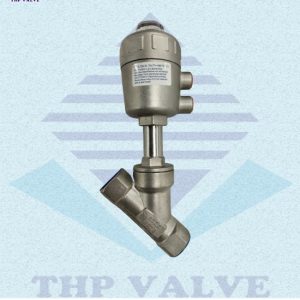

Y Xiên điều khiển khí nén

Y Xiên điều khiển khí nén

Vật liệu thân: CF8, CF8M
Seat: PTFE
Kiểu nối: Ren trong, mặt bích
Điều khiển bằng khí nén: 3 - 8 bar
Dạng van: thường đóng
Áp lực làm việc: PN25
kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
Môi trường sử dụng: Nước, nước thải, hơi nóng, hóa chất,...
Hãng sản xuất Haitima
Mã sản phẩm YXKN

Thời gian bảo hành: 12 tháng

Giá: LH:0865.972.968

Lượt xem 5923

Đánh giá

Y xiên khí nén dùng để đóng mở dòng chảy bằng áp lực khí nén. Tuấn Hưng Phát đang nhập khẩu y xiên khí nén xuất xứ Đài Loan, cam kết chất lượng, giá rẻ

Van y xiên khí nén hay van góc khí nén là dòng van điều khiển tự động bằng khí nén. Van này chuyên sử dụng cho môi trường có nhiệt độ làm việc và áp lực cao. Van dễ lắp đặt và sử dụng bằng kiểu nối ren hoặc mặt bích. Chúng ta có thể dễ dàng nhận biết sản phẩm này bằng ngoại hình của nó. Van thiết kế hình chữ y nên người ta cũng gọi là van chữ Y khí nén, hoặc van xiên khí nén hoặc van góc khí nén

Y xiên điều khiển khí nén là gì?

Van y xiên khí nén hay còn gọi là van piston khí nén,là loại van công nghiệp sử dụng nhiều trong các nhà máy sản xuất bao bì,nhà máy dệt nhuộm,nhà máy hóa chất,nhà máy sản xuất bao bì,giấy,van có hình dạng giống như van góc.Van y xiên điều khiển khí nén với hình dạng piston kết nối trực tiếp với bộ phận ty bên trong van nhằm điều khiển hành trình đóng mở van.Đĩa van được kết nối trực tiếp với ty.Mặt tiếp xúc trực tiếp giữa thân van và đĩa bởi một vật liệu làm kín chịu được nhiệt độ và áp xuất cao.Van y xiên khí nén đặc biệt phù hợp với ứng dụng đòi hỏi nhiệt độ cao và lưu lượng lớn như hóa chất,hơi nóng hoặc nước.

van y xiên điều khiển khí nénvan y xiên điều khiển khí nén

Van y xiên điều khiển khí nén có chức năng như van bi điều khiển bằng khí nén nhưng có giá thành thấp hơn nhiều.Vì vậy van thích hợp cho các đường ống có kích thước bé từ DN15-DN65.Hiện nay,trên thị trường có nhiều loại van góc có chất liệu khác nhau như van góc bầu inox,van góc bầu nhựa.

Van góc điều khiển khí nén đóng mở bằng lực của khí nén thông qua một bộ truyền động với một piston và lực nén của là xo.Góc van được thiết kế nhở hơn 90 độ để phù hợp với các đường ống có áp xuất và nhiệt độ cao,tốc độ dòng chảy lớn như hệ thống hơi nước bão hòa hoặc đường ống nước,Khi lắp đảo chiều thì y xiên có thể loại bỏ được hiện tượng búa nước trong hệ thống đường ống.

-Hình ảnh van y xiên điều khiển khí nén:

y xiên điều khiển khí nénvan góc điều khiển khí nén

Cấu tạo van y xiên khí nén

cau_tao_y_xien_khi_nen

Van y xiên điều khiển khí nén có cấu tạo từ các bộ phận sau đây:

   1.Thân van:thường được làm từ chất liệu inox 304,316-Đây là bộ phận chịu áp lực chính ,tiếp xúc với các chất trong đường ông,đồng thời cũng là nơi gắn kết các bộ phận của van.

   2.Đĩa van được làm bằng hợp kim chịu được ăn mòn tốt,có nhiệm vụ đóng mở van

   3.Ống kết nối thân van và bộ truyên động,cùng chất liệu với thân van

   4.Lò xo tạo lực nén,có độ cứng và độ đàn hồi cao,giúp đĩa van luôn ở trạng thái đóng khi chưa cấp khí nén đến van.

   5.Bộ phận làm kín-gioăng làm kín,làm từ chất liệu PTFE(teplon),có khả năng chịu nhiệt,chịu lực cao,chống mài mòn tốt,có tác dụng làm kín các bộ phận của van,ngăn không cho lưu chất bị rò rỉ ra bên ngoài.

   6.Piston được chế tạo từ hợp kim chống ăn mòn,độ bền cao

   7.Nút thông báo trạng thái:chế tạo bằng nhựa trong xuốt,để thông báo trạng thái đóng mở của van

   8.Phần thân bộ truyền động khí nén

   9.Thanh thông báo trạng thái đóng mở van

  10.Cổng cấp khí nén

  11.Trục van  để truyền lực từ pitston xuống đĩa van.

van y xiên điều khiển khí nén lắp ren

Nguyên lí hoạt động của Y xiên khí nén

 Van y xiên khí nén hoạt động dựa vào nguồn cấp khí nén và van được điều khiển trực tiếp hoặc điều khiển qua một bộ van điện từ chia khí.

-Ban đầu,van ở trạng thái đóng nhờ tác dụng của lực nén lò xo.Khi khí nén được cấp vào với một áp xuất nhất định sẽ khiến pitson di chuyển và đĩa van được mở ra cho lưu chất đi qua.Khi ngừng cấp khí nén thì lực nén lò xo sẽ khiến van trở về trạng thái đóng như ban đầu.Nút thông báo trạng thái sẽ thông báo cho chúng ta biết trạng thái đóng mở của van.

Mời quý khách xem video mô tả dưới đây để hiểu rõ hớn về nguyên lí hoạt động của Y xiên điều khiển khí nén

Thông số kĩ thuật y xiên điều khiển khí nén

-Kích cỡ van:DN15,DN20,DN32,DN40,DN50,DN65,DN80,DN100

-Vật liêu chế tạo:thân bằng inox 304,316

-Bầu khí nén:Bằng nhựa hoặc inox,thông thường là inox

-Bộ phận làm kín:teplon

-Đĩa van:inox 304

-Nhiệt độ làm việc:0~180 độ C

-Áp lực làm việc:PN10-PN16-PN25

-Kiểu kết nối:lắp ren,lắp bích,hàn

-Dạng van:Thường đóng hoặc thường mở,thông dụng nhất là thường đóng

-Xuất xứ:Đài Loan,Hàn Quốc

-Bảo hành:12 tháng

-Giấy tờ:COCQ đầy đủ

-Số lượng:Hàng luôn có sẵn

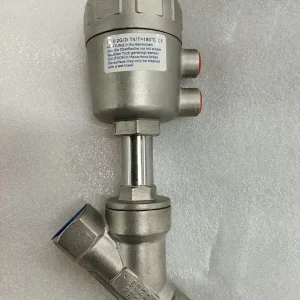

Y xiên điều khiển khí nén mặt bích van góc khí nén

Ưu điểm của van góc khí nén

Hoạt động hiệu quả nhưng chi phí đầu tư thấp hơn van bi điều khiển khí nén

- Van có thể hoạt động đến 1000 chu kì mỗi giờ.Van có độ bền rất cao,có thể hoạt động đến 10 triệu giờ

- Van được chế tạo bằng inox nên có khả năng làm việc trong đa môi trường, như nước,hơi nóng,khí nén,môi trường có độ ăn mòn cao như hóa chất,axit

- Van loại bỏ được hiện tượng búa nước trên đường ống

- Van làm việc chịu được áp lực lên tới 25bar

- Hiện nay van y xiên khí nén hiện nay rất thông dụng tại Việt Nam nên chúng ta có thể mua một cách dễ dàng,van đặc biệt phù hợp với đường ống có lưu lượng lớn và đòi hỏi nhiệt độ cao như hơi nóng, hóa chất ,nước.

van y xiên khí nén Đài Loan

Ứng dụng của y xiên điều khiển khí nén

Van góc khí nén hiện nay được sử dụng rộng rãi trong các nhà máy,khu công nghiệp bởi các đặc điểm ưu việt của nó

- Các nhà máy thực phẩm

- Nhà máy sản xuất dược phẩm

- Nhà máy hóa dầu

- Nhà máy hóa chất

- Nhà máy chế biến đồ uống.

Nơi mua sản phẩm y xiên điều khiển khí nén chính hãng-giá tốt

Nếu quý khách đang có nhu cầu mua van y xiên điều khiển khí nén, liên hệ ngay với công ty chúng tôi. Chúng tôi chuyên nhập khẩu trực tiếp các dòng van xiên khí nén của Đài Loan. Sản phẩm cam kết chất lượng, có sẵn số lượng lớn, bảo hành dài hạn.

Công ty TNHH TM Tuấn Hưng Phát

 Mr Đức 0865.972.968 hoặc Email duc@tuanhungphat.vn  để được hỗ trợ về kĩ thuật và báo giá sản phẩm.
