Van cầu điều khiển khí nén

Van cầu điều khiển bằng khí nén là gì? Là dòng van có cấu tạo, nguyên lý hoạt động ra sao? Van cầu có những ưu và nhược điểm như thế nào? Để biết rõ được sản phẩm, chúng ta cùng nhau đi tìm hiểu trong bài viết dưới đây. Từ đó, giúp bạn đọc tìm được đơn vị cung cấp van cầu khí nén chính hãng, chất lượng và giá thành phải chăng.

Khái niệm về van cầu điều khiển khí nén

Van cầu điều khiển khí nén có tên tiếng ANh đầy đủ là Pneumatic control valve. Được biết đến là một dòng van có khả năng làm việc tự động. Khi sử dụng, người dùng cần sử dụng đến áp suất của khí nén để kiểm soát được lưu lượng dòng lưu chất trong một hệ thống, quy trình. Dòng van này sẽ thực hiện các thao tác đóng – mở vô cùng đơn giản.

Van cầu khí nén có chức năng kiểm soát chính xác tốc độ, lưu lượng của dòng chảy trong hệ thống. Với việc sử dụng bộ truyền động khí nén nên van cầu có khả năng sử dụng tín hiệu phản hổi. Từ đó, giúp van đóng – mở một cách nhanh chóng và chính xác.

Thông số kĩ thuật của van cầu điều khiển khí nén

• Nguồn gốc nhập khẩu: Đức, Ý, Nhật Bản, Hàn Quốc
• Thương hiệu sản xuất: KosaPlus, OMC
• Kích thước lắp đặt trong hệ thống: DN15 cho đến DN400
• Chất liệu chế tạo thân van: gang, inox hoặc thép
• Trục van hoặc đĩa van: inox
• Vòng làm kín: teflon
• Mặt bích tiêu chuẩn: DIN, JIS hoặc BS
• Hoạt động trong mức nhiệt: từ 0 cho đến 180 độ C
• Chu trình đong – mở: Dạng On/Off hoặc tuyến tính theo góc
• Áp lực làm việc: PN10 cho đến PN40
• Ứng dụng trong các môi trường: nước, hơi, khí, hóa chất hoặc thực phẩm…

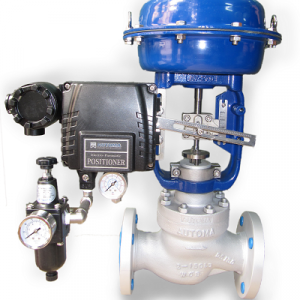

Cấu tạo van cầu điều khiển khí nén

Nhắc đến cấu tạo van cầu khí nén được lắp đặt từ hai bộ phận chính: thiết bị truyền động khí nén và van cầu. Ngoài ra, còn được lắp đặt thêm các thiết bị khác như: bộ định vị van khí nén, van điện từ khí nén… Và đặc điểm của 2 bộ phận chính như sau:

Thân van cầu

Thân van cầu chính là nơi tiếp xúc trực tiếp với lưu chất, là nơi chịu áp lực chính. Và cũng là nơi chứa tất cả các chi tiết lắp đặt van cầu. Với phần thân thường được làm từ gang, có 2 cổng, 3 cổng ( loại này không được sử dụng phổ biến). Kết cấu phần thân như vậy, giúp đổi hưởng, phân chia dòng chảy. hai cổng có thể được định hướng thẳng đối diện nhau. Hoặc là bất cứ nơi nào trên thân van và tạo ra một hóc 90 độ ( đối với van cầu góc).

Thân van được làm từ inox, gang hoặc thép… nên chứa đặc tính độ bền cao, chịu được áp lực tốt. Có khả năng chống ăn mòn, hoen gỉ và chịu được môi trường nhiệt độ cao.  Được kết nối với đường ống, các thiết bị khác bằng kiểu lắp ren, lắp bích.

Ngoài ra, trong thân van còn chứa các chi tiết sau:

Trục van

Đối với chi tiết này thì được làm từ chất liệu inox hoặc thép không gỉ. Có độ cứng tốt. Trục van có chức năng truyền chuyển động từ thân van xuống đĩa van. Từ đó, giúp thực hiện chu trình đóng – mở cửa van.

Đĩa van

Chi tiết này thường được làm từ inox không gỉ, có khả năng chống ăn mòn tốt. Bộ phận này có nhiệm vụ là nhận lực tác động từ trục van. Tiếp đến thực hiện thao tác đóng – mở dòng lưu chất.

Thiết bị truyền động khí nén

Với thiết bị này thì nó cho phép van cầu hoạt động ở 2 dạng: piston và dạng màng. Và nó cũng khác với bộ truyền động của van bi, van bướm là dạng chuyển động quay. Còn van cầu hoạt động theo dạng chuyển động thẳng, lên xuống.

Bộ truyền động khí nén dạng piston

Dạng này có cấu tạo và cơ chế hoạt động như một xilanh khí nén. Nó bảo gồm: 1 piston di chuyển trong một lòng xilanh. Trục van sẽ được kết nối với piston, khi khí nén cấp vào nó sẽ đẩy piston đi lên và kéo theo trục van. Lúc này, nó giúp cho an mở. Còn khi khí nén đẩy piston xuống, trục van cũng xuống theo, nó tương ứng với trạng thái đóng.

Trong dạng piston còn được chia làm 2 dạng tác động như sau:

• Tác động kép: Sử dụng áp suất của khí nén để đẩy piston trong cả hai quá trình đóng – mở van. Trong dạng tác động kép nó không sử dụng đến lực đàn hổi của lò xo. Quá trình đóng mở nó sẽ dựa hoàn toàn vào áp suất của khí nén.
• Tác động đơn: Loại này chỉ sử dụng áp suất khí nén cho một chu trình đóng hoặc mở. Hiểu đơn giản là: bộ tác động đơn có thêm một hoặc nhiều lò xo để thực hiện một trong hai chu trình đóng 0 mở van.

Bộ truyền động khí nén dạng màng

Đây là thiết bị truyền động tác động đơn, được cấu tạo từ những chi tiết sau: màng chính, lò xo. Hoặc là nhờ vào lực đàn hồi của lò xo và hành trình di chuyển của màng.

Đối với dạng thiết bị này được sử dụng phổ biến trong việc điều khiển. Giá thành của sản phẩm rẻ, cấu tạo đơn giản nên thuận tiện cho việc lắp đặt, vận hành một cách tốt nhất.

Bộ định vị van khí nén

Bộ định vị van khí nén hay còn được gọi là Positioner. Đây là một thiết bị hoạt động dựa trên nguyên lý cân bằng lực để định vị đĩa. Dòng van điều khiển theo tín hiệu khí nén nhận được. Thiết bị này sẽ xác định được vị trí chính xác của van, cấp khí nén cho bộ truyền động để đóng – mở van theo những yêu cầu khác nhau. Vì vậy, bộ định vị sẽ đảm bảo hoạt động đáng tin cậy, chính xác của van.

Đây được xem là một thiết bị bổ sung, được lắp đặt phổ biến trong trục của bộ truyền động để theo dõi vị trí van, định vị đĩa van.

Van điện từ khí nén

Với thiết bị này có chức năng phân chia, điều khiển dòng khí nén đi vào bộ truyền động. Từ đó, giúp cho van hoạt động. Van điện từ khí nén hoạt động với dải điện áp đa dạng như; 220v, 24v, 110v…

Nguyên lý hoạt động của van cầu điều khiển khí nén

Đối với cơ chế hoạt động van cầu được chia ra làm 2 chu trình chính là: đóng – mở. Ngoài ra, còn có chu trình nhỏ hơn so vơi dòng van điều tiết.

Chu trình đóng van ( trạng thái đóng hoàn toàn)

Khi van điện từ cấp khí nén cho bộ truyền động. Thì áp suất khí nén sẽ đẩy piston hoặc màng bằng một lực thắng đàn hồi của lò xo. Và nó nén piston, màng đẩy theo trục van đi xuống hết hành trình. Giúp cho van đạt trạng thái đóng hoàn toàn.

Chu trình mở van ( mở hoàn toàn)

Khi dòng van điện từ ngừng cấp khí nén, nó chuyển qua trạng thái mở thì lượng khí nén thoát ra ngoài qua lỗ mở trên van điện từ. Lực đàn hổi của lò xo sẽ đẩy piston hoặc màng kéo theo trục van đi lên và giúp van đạt trạng thái mở hoàn toàn.

Chu trình điều tiết ( chế độ đóng – mở một phần)

Được hiểu là chu trình nhỏ nằm trong các chu trình đóng – mở. Đối với chu trình này áp suất của khí nén chỉ đẩy piston hoặc màng di chuyển ở một đoạn ngắn so với hành trình đóng – mở hoàn toàn. Mục đích sử dụng đóng – mở một phần chính là phục vụ cho nhu cầu điều tiết lưu lượng.

Ưu, nhược điểm và tính ứng dụng của van cầu điều khiển khí nén

Ưu điểm nổi bật của van cầu khí nén

Ưu điểm của van cầu điều khiển bằng khí nén chính là bản chất an toàn. Nghĩa là không có nguy cơ cháy nổ và gây nguy hiểm đến người vận hành. Bên cạnh đó, nó còn thể cung cấp một lực lớn để đóng van, chống lại áp suất chênh lệch cao. Và dưới đây là một số ưu điểm điển hình:

• Dòng van có thể điều chỉnh tốc độ đóng – mở van nhanh hoặc chậm hơn.
• Thiết bị có khả năng điều khiển, điều tiết lưu lượng một cách tốt nhất.
• Sử dụng hành trình đóng – mở van ngắn
• Thiết bị có những chủng loại khác nhau với nhiều sự lựa chọn dạng chữ “Z” hoặc dạng chữ “T”, van cầu xiên. Nên thích hợp với nhiều hệ thống khác nhau.
• Cấu tạo, cách thức vận hành đơn giản, thuận tiện cho việc lắp đặt và bảo trì, bảo dưỡng.

Một vài nhược điểm của van cầu khí nén

• Áp suất lưu chất bị giảm đi một phần khi đi qua van cầu ( kể cả lúc van mở hoàn toàn).
• Dòng van yêu cầu bộ truyền động lớn hơn để điều khiển van. Vì dòng van này cần lựa đóng – mở lớn so với các dòng van khác.
• Màng của bộ truyền động nhanh nhưng hay bị hỏng do bị ăn mòn và không chịu được áp suất lớn.
• Loại van này không có thiết bị truyền động bằng tay thì phải có khí nén van mới hoạt động được.

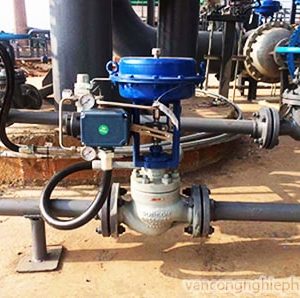

Tính ứng dụng của van cầu điều khiển khí nén

• Van được lắp đặt phổ biến trong hệ thống làm mới ( những dòng chảy cần được điều tiết)
• Hệ thống dầu nhiên liệu, dầu nóng chảy và được điều tiết, độ rò rỉ có tầm quan trọng.
• Sử dụng trong hệ thống cấp nước hoặc đường ống dẫn hóa chất…
• Những hệ thống nồi hơi, hệ thống dầu bôi trơn…

Địa chỉ cung cấp van cầu điều khiển khí nén chính hàng

Công ty Tuấn Hưng Phát chúng tôi luôn tự hào là một trong những đơn vị nhập khẩu và phân phối dòng van cầu khí nén nói riêng và các loại van cầu, van điều khiển khí nén hàng đầu Việt Nam. Với hơn 14 năm kinh nghiệm, chúng tôi cam kết tất cả sản phẩm đều được nhập khẩu trực tiếp từ thương hiệu nổi tiếng. Đảm bảo chất lượng, cung cấp đẩy đủ giấy tờ chứng nhận CO – CQ, chế độ bảo hành kéo dài.

Hiện nay, tại kho hàng chúng tôi luôn có sẵn số lượng lớn với sự đa dạng về mẫu mã, kích thước, kiểu kết nối, chất lượng, thương hiệu… Có thể đáp ứng được các nhu cầu sử dụng khác nhau từ khách hàng. Bên cạnh đó, chúng tôi còn có chính sách vận hành, hỗ trợ lắp đặt… Để có thể nhận được sự tư vấn nhiệt tình, nhận báo giá chính xác, quý khách hãy liên hệ ngay với chúng tôi để nhân viên hỗ trợ tốt nhất.
