Van bi ba ngã điều khiển khí nén

Van bi ba ngã chất liệu inox với hai dạng chữ T và chữ L, dùng để phân chia lưu lượng dòng chảy trong đường ống theo 2 hướng hoặc 3 hướng khác nhau. Hiện nay, công ty Tuấn Hưng Phát đã và đang nhập khẩu trực tiếp sản phẩm van bi 3 ngã điều khiển khí nén với 2 hãng độc quyền phân phối: đó là KOSAPLUS – Hàn Quốc và HAITIMA – Đài Loan.

Khái niệm van bi ba ngã điều khiển khí nén

Van bi ba ngã điều khiển khí nén là van bi ba ngã được điều khiển đóng mở hoặc điều tiết, phân chia lưu lượng bằng áp suất khí nén từ bộ truyền động khí nén – actuator pneumatic trên thân van. Thiết bị có phần thân được thiết kế đặc biệt, khi hoạt động, thiết bị nhờ vào áp lực khí nén. Khi hoạt động, người dùng chỉ chỉ cần cấp mức áp lực khí nén từ 3 – 8 bar. Để thực hiện thao tác đóng – mở hoặc điều hướng dòng chảy khác nhau.

Dòng van bi này có cơ chế làm việc tự động, phù hợp với những môi trường độc hại, khó điều khiển. Hoặc trong những môi trường nước sạch, nước thải, khí nén…

Van bi ba ngã được làm từ chất liệu inox 304, inox 316, inox 201. Và được thiết kế đa dạng về kích thước. Giúp cho van có tính linh động khi lắp đặt.

Điểm khác biệt của van bi ba ngã điều khiển khí nén với các dòng van khác chính là phần thân được thiết kế với 2 dạng khác nhau. Dạng chữ T và dạng chữ L. Ở mỗi dạng nó sẽ cho phép người dùng điều hướng dòng chảy theo góc độ khác nhau..

• Van bi ba ngã dạng chữ T: cho phép van bi điều tiết theo cả 3 cửa

• Van bi inox dạng chữ L: loại này hạn chế hơn, chỉ cho phép van bi điều tiết theo 2 hướng, rẽ trái hoặc rẽ phải.

Thông số kĩ thuật van bi ba ngã điều khiển khí nén

THÔNG SỐ KĨ THUẬT

• Nguồn gốc sản xuất: Hàn Quốc, Đài Loan
• Thương hiệu nhập khẩu: Haitima – KosaPlus
• Dải kích cỡ van: DN15 – DN250
• Chất liệu thân van bi: toàn thân inox
• Chất liệu gioăng làm kinsL: teplon
• Dạng kết nối với đường ống: mặt bích hoặc lắp ren
• Tiêu chuẩn sản xuất: JIS10K, BS hoặc ANSI, DIN
• Dạng van: Ba ngã chứ T, ba ngã chữ L
• Áp lực cấp khí né: 0- 8 bar
• Dạng điều khiển: Kiểu On/Off hoặc dạng tuyến tính
• Kiểu tác động: đơn – képc
• Chất liệu chế tạo động cơ: hợp kim nhôm nguyên khối
• Hoạt động nhiệt độ: -10 cho đến 200 độ C
• Sử dụng trong áp lực: PN10, Pn16 cho đến Pn25
• Ứng dụng trong môi trường: nước sạch, hệ thống nước thải, khí nén hoặc hóa chất…
• Bảo hành: 24 tháng
• Số lượng: luôn có sẵn
• Giấy tờ: đầy đủ COCQ

Hiện nay công ty Tuấn Hưng Phát đang nhập khẩu và phân phối các loại van bi điều khiển khí nén xuất xứ Hàn Quốc và ĐàI Loan.

Điểm cộng và ứng dụng của van bi ba ngã điều khiển khí nén

Điểm cộng của van bi 3 ngã khí nén

• Dòng van có chức năng làm thay đổi dòng chảy hiệu quả và phù hợp với hệ thống đường ống.
• Mỗi chu trình đóng – mở có thời gian nhanh, mỗi thao tác chỉ mất 1-3s. Đáp ứng được nhu cầu sử dụng của hệ thống đóng mở nhanh.
• Khi hoạt động mang đến độ an toàn cao. Vì bộ khí nén sử dụng áp lực khí nén nên ít khi xảy ra tình trạng cháy nổ do chập điện. Độ an toàn cao khi sử dụng trong môi trường có khả năng cháy cao như: xăng, dầu, khí gas hoặc hầm lò…
• Giá thành tương đối rẻ mà chất lượng mang lại vô cùng cao.
• Khi hoạt động tự động sẽ giảm chi phí nhân công vận hành, tăng độ hiệu quả và năng suất công việc. Giúp giảm chi phí của doanh nghiệp.
• Đối với môi trường nước, khí nén, đường ống hóa chất, chất ăn mòn. Dòng van khí nén inox có khả năng chịu được nhiệt độ và áp suất cao.
• Van có sự đa dạng trong kết nối: nối ren hoặc nối bích. Với mặt bích được sản xuất với tiêu chuẩn JIS, BS, ANSI…
• Động cơ có độ bền bỉ và khả năng chống nước, chống bụi với tiêu chuẩn Ip67. Điều này giúp tăng tuổi thọ của động cơ nhiều, hoạt động tốt trong môi những trường khói bụi, độ ẩm cao.
• Cơ chế hoạt động đóng hoàn toàn và mở hoàn theo nhu cầu sử dụng của người dùng.

Tính ứng dụng của van bi ba ngã điều khiển khí nén

Với những điểm cộng trên thù dòng van sử dụng trong những môi trường cơ bản như sau:

• Sử dụng trong hệ thống nước với nhà máy nước sạch, hệ thống xử lý nước thải…
• Sử dụng trong đường ống dẫn nước ở tòa nhà, chưng cư, nhà cao tầng.
• Với chức năng điều tiết, chuyển hướng dẫn trong hệ thống tưới tiêu nông nghiệp, hệ thống chăn nuôi.
• Lắp đặt trong nhà máy sản xuất hóa chất, đường ống nước thải, hóa chất.
• Đường ống sản xuất rượu bia, nước giải khát.
• Ứng dụng trong điều tiết hệ thống khí nén, chuyển dòng khí nén sang các loại xilanh động cơ sử dụng khí nén.
• Ứng dụng trong sản xuất thực phẩm, dược phẩm hoặc y tế.

Các loại van bi ba ngã điều khiển khí nén

Van bi khí nén 3 ngã được chia làm 2 loại van bi khí nén phổ biến là: van bi khí nén tác động đơn và van bi khí nén tác động kép

Van bi 3 ngã khí nén tác động đơn

Bộ truyền động này chỉ có 1 cửa để nhận khí. Khi cấp khí nén vào cửa này sẽ giúp van mở ra. Bên trong thiết bị này bộ phận lò xo phản hồ, lực đàn hồi của lò xo sẽ tác động đến piston làm nó đóng lại tự động. Chính vì vậy, loại tác động đơn này giúp van luôn ở trạng thái thường đóng.

Van bi 3 ngã khí nén tác động kép

Thiết bị này thì có 2 cửa để nhận khí vào động cơ. Một cửa khi cấp khí nén vào thì van đóng(khí trong buồng sẽ ra bằng cửa kia), còn cửa còn loại cấp khí thì van mở ra. Đây là loại được sử dụng nhiều nhất vì sự tiện lợi và có giá thành thấp hơn so với dạng tác động đơn.

Tùy thuộc vào kích cỡ và nhu cầu của người sử dụng thì chúng ta nên lựa chọn loại thân van kiểu nối ren hoặc mặt bích.

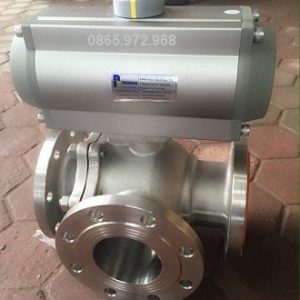

Van bi 3 ngã điều khiển khí nén nối bích

Kích cỡ van thường từ DN50 – DN150, kết nối dễ dàng bằng việt bắt mặt bích và siết chặt bằng bulong với đường ống. Thân van bằng inox 304 tạo độ bền và khả năng chịu áp lực tốt.

Van bi 3 ngã điều khiển khí nén nối ren

Thường là những van khí nén kích thước nhỏ từ DN15 – DN50, dễ dàng kết nối bằng ren với đường ống. Thân van bằng inox 304 tạo độ bền và khả năng chịu áp lực tốt.

Van bi 3 ngã nhựa điều khiển khí nén

Van bi nhựa điều khiển khí nén 3 ngã nối rắc co, vật liệu UPVC có khả năng chống chịu ăn mòn cao hơn trước các loại hóa chất, bazo hoặc muối kiềm.

>>> Tham khảo thêm các sản phẩm:

• Van bi inox điều khiển khí nén
• Van bi lắp bích điều khiển khí nén

Có cần bảo dưỡng định kỳ cho van bi ba ngã điều khiển khí nén không?

Có, bảo dưỡng định kỳ cho van bi ba ngã điều khiển khí nén là rất quan trọng. Vì nó có thể đảm bảo hoạt động hiệu quả và độ tin cậy của hệ thống. Bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề tiềm ẩn, tránh sự cố và kéo dài tuổi thọ của van.

Dưới đây là một số hoạt động bảo dưỡng định kỳ thường được thực hiện như sau:

• Kiểm tra và làm sạch: Kiểm tra và làm sạch van, bộ lọc và các bộ phận khác của hệ thống. Để loại bỏ bụi bẩn, cặn cơ và các chất tạp khác. Bề mặt phải được giữ sạch và không bị gỉ sét.
• Kiểm tra rò rỉ: Kiểm tra xem có rò rỉ khí nén hoặc chất lỏng từ van không. Nếu phát hiện rò rỉ, cần thay thế các phớt kín hoặc các bộ phận khác cần thiết.
• Bôi trơn: Van có thể yêu cầu bôi trơn định kỳ. Áp dụng chất bôi trơn phù hợp vào các bộ phận chuyển động. Điều này sẽ đảm bảo hoạt động mượt mà và giảm ma sát.
• Điều chỉnh và bảo trì các thiết lập: Kiểm tra và điều chỉnh các thiết lập của van. Như áp suất làm việc, dòng chảy và hướng chảy. Đảm bảo đáp ứng các yêu cầu và hoạt động chính xác.
• Thay thế bộ phận: Thay thế các bộ phận ăn mòn, hỏng hoặc đã qua sử dụng để duy trì hiệu suất và độ tin cậy của van. Các bộ phận quan trọng có thể bao gồm phớt kín, vòng bi, trục và các linh kiện khác.

Bảo dưỡng định kỳ cụ thể cho van bi ba ngã điều khiển khí nén có thể khác nhau tùy thuộc vào nhà sản xuất, môi trường hoạt động và điều kiện sử dụng. Hãy tham khảo hướng dẫn và khuyến nghị từ nhà sản xuất hoặc nhà cung cấp van để biết thông tin cụ thể về bảo dưỡng.

Địa chỉ mua van bi ba ngã điều khiển khí nén

Van bi ba ngã điều khiển bằng khí nén hiện nay đang được ứng dụng phổ biến trong công nghiệp hiện nay. Dòng van này có nhiều ưu điểm khác nhau nên người dùng có thể thấy được trong những ứng dụng khác nhau.

Dòng van bi khí nén là một thiết bị hoạt động tự động, người dùng không cần vận hành đóng – mở van. Hiện nay, Tuấn Hưng Phát đang là đơn vị nhập khẩu trực tiếp từ thương hiệu Haitima – Đài Loan, KosaPlus – Hàn Quốc. Vì vậy, quý khách yên tâm về chất lượng sản phẩm cũng như giá thành một cách tốt nhất.

Bên cạnh đó, giá thành sản phẩm luôn luôn được để ưu đãi nhất. Kèm theo đó là chế độ bảo hành lên đến 24 tháng, cung cấp đẩy đủ giấy tờ chứng nhận Co – Cq, hỗ trợ lắp đặt, vận chuyển.

Để có thể hiểu rõ hơn về sản phẩm, nhận báo giá chính xác. Hãy liên hệ ngay với chúng tôi để được hỗ trợ một cách tốt nhất và nhanh chóng.

Khách hàng hỏi – Tuấn Hưng Phát trả lời

Độ bền của van bi ba ngã điều khiển khí nén là bao lâu?

Để có thể biết được độ bền của van bi trong bao lâu, ta cần xét đến môi trường hoạt động, chất liệu ché tạo van. Vì vậy, để đảm bảo được độ bền của van một cách tốt nhất, quý khách cần lựa chọn đúng chất liệu chế tạo phù hợp với môi trường làm việc.

Đối với dòng van bi được chế tạo từ inox, quý khách có thể sử dụng cho môi trường có nhiệt độ cao, áp suất lớn. Van có phần thân được làm từ inox có khả năng chịu nhiệt lên đến 250 độ C, áp lực 60 bar trong thời gian nhất định.

Còn đối với dòng van bi có thân được làm từ nhựa thì thích hợp cho môi trường hóa chất. Phần thân được làm hoàn toàn từ  nhựa cPVC, uPVC, PVC. Nên khả năng chống ăn mòn hóa chất, axit, kiềm và muối.

Bộ điều khiển khí nén và thân van bi có bán lẻ không?

Câu trả lời là có. Khi khách hàng có nhu cầu thay thế bộ phận của van bi cho hệ thống của mình. Bộ phận kỹ thuật của Tuấn Hưng Phát sẽ kiểm tra và đánh giá chất lượng của van. Từ đó, xem xét bộ phận cần thay thế và đưa ra phương án thay thế phù hợp cho quý khách. Điều này sẽ giúp khách tiết kiệm được chi phí đầu tư van bi mới.
