Van bướm tay quay

Van bướm tay quay do Tuấn Hưng Phát nhập khẩu trực tiếp Hàn Quốc, đủ CO, CQ, giá tốt nhất, đầy đủ CO, CQ. Chúng tôi có sẵn từ DN40, DN50, DN65, DN100, DN150…DN400, DN500

Van bướm tay quay hay còn gọi là van bướm vô lăng chuyên dùng cho các hệ thông đường ống từ DN40 trở lên với dạng kết nối lug, wafer hoặc flanger. Van bướm tay quay được dùng để điều chỉnh hoặc ngăn chặn dòng chảy lưu chất trong đường ống, loại này dùng hộp số vô lăng để truyền động xuống điều khiển cánh van nên việc đóng mở trở nên nhẹ nhàng và đỡ tốn sức hơn.

Van bướm tay quay là gì?

Van bướm (Butterfly valve) là thiết bị van công nghiệp dùng để điều khiển quá trình đóng mở hoặc điều tiết lưu lượng dòng chảy khi đi qua van. Cánh van khi đóng mở giống như cánh bướm nên được gọi là van bướm. Đây là loại van đóng mở nhanh, dễ sử dụng và rất phổ biến trên toàn thế giới. Van được dùng nhiều trong các hệ thống cấp thoát – xử lý nước và khắp các công trình đường ống, nhà máy phân xưởng do chi phí đầu tư thấp và mang lại hiệu quả cao.

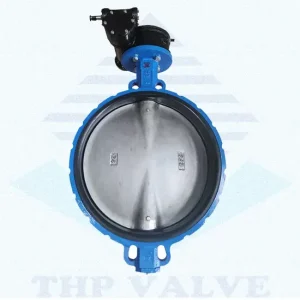

Hình ảnh van bướm tay quay

Van bướm tay quay là loại van bướm có bộ phận đóng mở bằng tay quay vô lăng. Van vận hành nhẹ nhàng thông qua sự trợ lực của hộp số giảm tốc trên đầu van. Vì thế nên van thường được ưu tiên lựa chọn cho những công trình cấp thoát nước hiện nay, đặc biệt là những đường ống có kích thước lớn.

Van bướm tay quay cũng được sản xuất với nhiều dạng như: van bướm nhựa tay quay, van bướm gang tay quay, van bướm inox tay quay. Mỗi loại có những ưu nhược điểm riêng và được ứng dụng trong nhiều loại môi trường khác nhau như nước sạch, nước thải, hơi nóng, hóa chất, và nhiều loại chất lỏng khác.

Hiện nay, chúng tôi đang phân phối độc quyền chính hãng van bướm tay quay hiệu Wonil Hàn Quốc tại Việt Nam. Có 2 quy cách để phù hợp với các ứng dụng đó là thân gang cánh inox và toàn thân inox. Kích cỡ van hiện có từ DN40 – DN1200.

Thông số van bướm tay quay

Thông số kỹ thuật:

• Dải kích cỡ van: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600. DN700, DN800, DN1000, DN1200…
• Vật liệu thân van: Gang, thép, inox, nhựa
• Vật liệu đệm làm kín: EPDM, PTFE, NBR
• Đĩa van: Inox, nhựa
• Kiểu kết nối: Lug, flanger, Wafer
• Áp lực làm việc:  PN10/ DPN16, PN25
• Nhiệt độ làm việc: -10 ~ 220 độ C
• Ứng dụng: nước, nước thải, khí nén, hơi nóng, hóa chất và các chất lỏng khác
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật, Malayxia…
• Bảo hành: 12 tháng

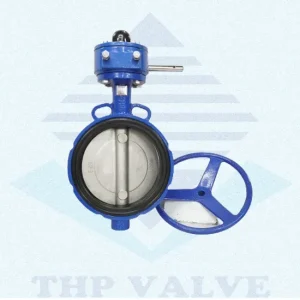

Van bướm tay quay thân gang cánh inox

Tùy từng vật liệu cấu tạo nên các bộ phận của van bướm mà khả năng chịu được nhiệt độ, áp lực và sự chống chịu ăn mòn của mỗi loại sẽ khác nhau. Do đó, cần phải biết lựa chọn van bướm để tạo nên hiệu quả làm việc cao nhất mà vẫn tối ưu được chi phí đầu tư. Dưới đây là cấu tạo của van bướm, các bạn hãy tiếp tục theo dõi để tìm hiểu về sản phẩm.

Cấu tạo van bướm tay quay

Dựa theo hình ảnh minh họa đằng trên thì chúng ta có thể thấy van cánh bướm tay quay được cấu tạo từ các bộ phận sau:

1 – Thân van: Thân van bướm là toàn bộ phần bao bọc bên ngoài của van, tạo nên hình thể của van, bảo vệ các chi tiết bên trong và có bộ phận để kết nối với đường ống. Thân van có nhiều dạng như bằng inox, bằng gang, bằng thép hoặc bằng nhựa. Thân van có thể kết nối với đường ống phổ biến nhất là dạng mặt bích và dạng wafer.

2 – Đệm làm kín (gioăng): Có chức năng làm kín van khi sự dụng, có độ đàn hồi cao, thường được làm bằng cao su hoặc teflon. Có 2 vị trí cần làm kín, đó là khoảng giữa lòng trong thân van với trục van và trên cổ van.

3 – Trục, cánh van: 2 bộ phận này thường được làm bằng inox để đảm bảo độ cứng và chống oxi hóa. Trục van chạy dọc theo đường kính của van, truyền động đến cánh van. Cánh van được gắn cố định với trục van và nhận lực momen xoắn từ trục van từ đó giúp cánh van di chuyển tạo nên hiện tượng đóng mở van.

4 – Bộ phận truyền động và hộp số: Khi ta xoay vô lăng, dựa vào cơ cấu trục, bánh răng bên trong hộp số giảm tốc mà khiến việc vận hành trở nên nhẹ nhàng hơn.

Nguyên lý hoạt động của van bướm vô lăng là gì?

Van bướm vô lăng vận hành đơn giản, tháo tác đóng mở nhờ quay vô lăng. Van đóng hoàn toàn khi cánh van ở góc 0 độ, lá van nằm vuông góc với đường ống. Van mở hoàn toàn cho lưu chất đi qua khi cánh van nằm song song với chiều dòng chảy ở vị trí 90 độ. Khi đó, lưu lượng dòng chảy đi qua van ở mức cực đại.

Ngoài ra, chúng ta có thể điều chỉnh các góc mở khác nhau từ 0 – 90 độ để điều chỉnh lưu lượng của van. Tuy nhiên, việc này có thể làm ảnh hưởng không tốt đến tuổi thọ của van.

Tại sao van bướm tay quay được sử dụng nhiều?

Những ưu điểm của van bướm tay quay dưới đây giúp nó trở thành loại van khóa được sử dụng nhiều nhất:

• Đóng mở nhanh nhẹ nhàng chỉ cần thông qua lực quay của con người, có thể sản xuất ở những kích thước lớn.
• Chi phí đầu tư thấp hơn các loại van khóa khác như van bi, van cổng cùng kích cỡ
• Cấu tạo gọn, chắc chắn, ít tốn không gian khi lắp đặt
• Lưu lượng dòng chảy đi qua van không bị giảm sút
• Chịu được nhiệt độ, áp lực cao, khả năng chống ăn mòn tốt
• Có thể gia công để kết nối với bộ điều khiển điện, bộ điều khiển khí nén để đóng mở tự động
• Hộp số tay quay có cửa sổ báo hiệu trạng thái đóng mở của van.
• Thân van được thiết kế nhiều dạng chất liệu khác nhau nên sử dụng được trong nhiều môi trường khác nhau

Tồn tại bên cạnh van bướm tay quay là van bướm tay gạt. Tuy nhiên đối với van bướm gang thì từ kích cỡ DN300, còn đối với van bướm inox DN200 trở lên thì bắt buộc phải dùng đến van bướm tay quay để vận hành van đóng mở. Bởi vì ở những đường ống kích thước lớn thì vận hành bằng van bướm tay gạt sẽ rất tốn sức và khó khăn cho con người, còn van bướm tay quay được trợ lực bở hộp số giảm tốc nên việc vận hành đóng mở nhẹ nhàng hơn.

Các loại van bướm tay quay phổ biến và ứng dụng của nó

Như đã trao đổi bên trên, van bướm tay quay được ứng dụng trong khắp các loại môi trường nhờ sử dụng đúng chủng loại. Vì vậy, chúng ta sẽ tìm hiểu về ứng dụng của một số loại van bướm tay quay phổ biến nhất

Van bướm tay quay gang

Thông số kĩ thuật:

• Vật liệu: Thân gang
• Cánh/ Trục van: SUS 304
• gioăng làm kín: EPDM
• Dạng điều khiển: Tay quay hộp số
• Kết nối: Wafer, Flanger
• Áp làm việc: 16 bar
• Nhiệt độ làm việc: Max 110 độ C
• Xuất xứ: Hàn Quốc, Trung Quốc, Malayxia, Nhật Bản.

Hình ảnh van bướm tay quay thân gang, gioăng EPDM, cánh SUS 304

Đối với van bướm tay quay gang, đây là dạng thông dụng, chúng ta thường gặp trong các hệ thống dẫn nước sạch như PCCC, Cấp nước, dẫn nước sinh hoạt, trong các khu công nghiệp,… Van bướm gang tay quay không chịu được nhiệt độ cao và không nên dùng cho các hệ thống có độ ăn mòn hoặc ở ven biển, nước mặn.

Van bướm tay quay inox

Thông số kĩ thuật:

• Vật liệu: Toàn thân SUS 304, SUS 316
• Đệm làm kín: PTFE
• Điều khiển: hộp số vô lăng
• Kết nối: Wefer
• Áp lực làm việc: PN16
• Nhiệt độ làm việc: -10 ~ 180 độ C
• Xuất xứ: Hàn Quốc, Trung Quốc

Van bướm tay quay inox – Gioăng PTFE

Ngoài khả năng chịu được áp lực với nhiệt độ cao, với đặc trưng của thép không rỉ nên van bướm tay quay inox chuyên dùng cho những nơi có độ ăn mòn như: nước thải sinh hoạt, nước thải công nghiệp, hóa chất nhẹ, các môi trường kiềm, muối clorua,…

Van bướm tay quay inox còn được ứng dụng trong công nghệ thực phẩm, đồ uống và các lĩnh vực phòng sạch khác.

>> Mách bạn: Để tìm hiểu sâu hơn về van bướm inox, hãy click xem thêm [Tại đây]

Van bướm tay quay nhựa

Thông số kĩ thuật:

• Thân van: nhựa PVC, UPVC, CPVC
• Đệm làm kín: EPDM, PTFE
• Kết nối: Mặt bích tiêu chuẩn JIS, BS, ANSI
• Nhiệt độ làm việc: 0 ~ 60 độ C
• Áp lực làm việc: 0 – 10 bar
• Điều khiển: tay xoay
• Xuất xứ: Đài Loan, Trung Quốc

Van bướm tay quay nhựa PVC – UPVC

Tuy không thể chịu được nhiệt độ và áp lực cao như các loại van bướm khác, nhưng bù lại, van bướm tay quay nhựa lại có khẳ năng ứng dụng trong các đường ống dẫn nước thải, hóa chất đậm đặc. Ngoài ra, chúng cũng được dùng trong cấp nước sạch và công nghệ thực phẩm. Tuy nhiên, giá thành của van bướm nhựa tay quay sẽ không hề dễ chịu chút nào.

Tuấn Hưng Phát là nhà phân phối độc quyền van bướm tay quay Wonil Hàn Quốc

Thông số kĩ thuật:

• Thân van: gang dẻo hoặc inox
• Trục, cánh van: SUS 304
• Đệm làm kín: EPDM / PTFE
• Nhiệt độ: tùy vật liệu
• Áp lực làm việc: 16 kgf/cm2
• Kết nối: Wafer
• Điều khiển: tay quay
• Xuất xứ: Wonil Hàn Quốc

Van bướm tay quay Wonil Hàn Quốc do Tuấn Hưng Phát độc quyền phân phối

Hiện tại, công ty Tuấn Hưng Phát chúng tôi là đơn vị nhập khẩu trực tiếp và phân phối độc quyền van bướm tay quay Wonil Hàn Quốc. Sản phẩm được nhập có sẵn số lượng lớn dải kích cỡ từ DN40 – DN500. Cam kết chất lượng, chính hãng, đầy đủ COCQ, sẵn sàng giao hàng tận nơi, bảo hành 12 tháng trên toàn quốc.

Báo giá van bướm tay quay

Hiện nay, bên công ty Tuấn Hưng Phát đang là đơn vị nhập khẩu trực tiếp và độc quyền phân phối các dòng van công nghiệp Wonil Hàn Quốc. Trong đó van bướm nói chung và van bướm tay quay nói riêng được chúng tôi luôn nhập khẩu với số lượng lớn các kích cỡ từ DN50 – DN500.

Đây cũng là loại van khóa 2 chiều, tuy nhiên sử dụng van bướm sẽ tiết kiệm chi phí nhưng mang lại hiệu quả hơn các loại van khóa khác. Chúng tôi sẽ tư vấn các giải pháp phù hợp nhất cho hệ thống của bạn.

Đối với các sản phẩm được nhập khẩu và phân phối bởi Tuấn Hưng Phát, quý vị có thể yên tâm về chất lượng, giá cả và chế độ bảo hành hậu mãi. Ngoài ra, các giấy tờ, chứng từ liên quan đi kèm sản phẩm đều được cung cấp đầy đủ và kịp thời.

Hãy liên hệ ngay với chúng tôi để nhận báo giá van bướm tay quay và hỗ trợ tư vấn giải pháp tốt nhất.
