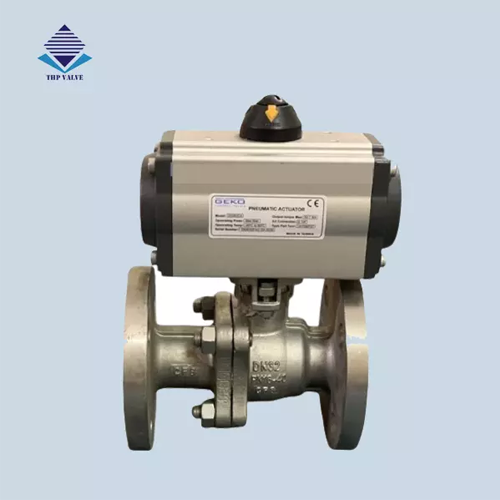

Van bi inox điều khiển khí nén

Van bi inox điều khiển khí nén là dòng van sử dụng bộ điều khiển khí nén để thực hiện các quá trình đóng – mở, điều tiết van. Dòng van có tính tự động hóa cao, được lắp đặt tại vị trí cao, hẹp hoặc môi trường độc hại. Dòng van còn có những chủng loại khác nhau đẻ phục vụ nhu cầu sử dụng.

Để có thể biết rõ hơn về dòng van bi khí nén được làm từ inox, mời bạn đọc tìm hiểu trong bài viết dưới đây.

Van bi inox điều khiển khí nén là gì?

Van bi inox điều khiển khí nén chính là dòng van có phần thân được chế tạo hoàn toàn từ inox 316, 304. Trên đầu được lắp đặt thêm bộ điều khiển khí nén, giúp đóng – mở hoặc điều tiết dòng chảy. Với các đặc tính nổi bật của inox, giúp cho van hoạt động hiệu quả trong môi trường khắc nghiệt như: axit, hóa chất hoặc môi trường có nhiệt độ cao…

Dòng van có kích thước và dạng kết nối đa dạng, kiểu: lắp ren hoặc lắp bích, từ DN15 cho đến DN200. Đối với dạng lắp ren thì có thước phi 21, phi 27, phi 34… cho đến phi 60.

Van bi inox sử dụng bộ truyền động khí nén. Và bộ điều khiển khí nén được Tuấn Hưng Phát nhập khẩu trực tiếp và phân phối độc quyền 2 thương hiệu KosaPlus – Hàn Quốc và Haitima – Đài Loan với chất lượng cao. Kèm theo đó chính là chế độ bảo hành 24 tháng.

Thông số van bi inox điều khiển khí nén

• Chất liệu chế tạo thân van: inox 304 hoặc inox 316
• Kích thước lắp đặt: DN15 cho đến DN200 ( kích thước lớn hơn cần đặt trước)
• Dạng kết nối: lắp ren, mặt bích ( JIS, BS, ANSI)
• Hoạt động ở áp lực khí nén: 2-8 bar
• Nhiệt độ làm việc: -10 cho đến 180 độ C
• Tiêu chuẩn sản xuất: IP67
• Thương hiệu phân phối độc quyền: KosaPlus – Hàn Quốc và Haitima – Đài Loan
• Chính sách bảo hành: 24 tháng

Cấu tạo van bi inox khí nén

Van điều khiển khí nén nói chung và van bi inox điều khiển bằng khí nén nói riêng được lắp ráp từ 2 bộ phận chính: van bi cơ và bộ điều khiển khí nén ( KosaPlus hoặc Haitima)

Van bi cơ

Đối với dòng van cơ được dùng để kết nối với bộ điều khiển khí nén. Thân van được chế tạo hoàn toàn từ inox 304,, 316 với kết cấu phần thân khác nhau: 2 PC, 3PC hoặc là dạng van bi 3 ngã…. Với kiểu kết nối đa dạng như: lắp ren, hàn hoặc mặt bích tiêu chuẩn JIS10K, BS, ANSI, DIN.

Trong phần thân van bi được lắp đặt thêm các chi tiết khác như:

• Bi van: Bộ phận được làm từ inox, có độ bóng cao và được khoan một lỗ xuyên tâm theo kích thước tiêu chuẩn của van và đường ống.
• Trục van: Đối với chi tiết này thì được làm từ inox hoặc thép hợp kim cao cấp. Có công dụng là truyền lực tác động xoay từ bộ khí nén để thực hiện quá trình đóng – mở van.
• Lớp gioăng làm kín: Chi tiết này thì được làm từ teflon (PTFE), giúp van có độ kín khít. Giúp van tránh được hiện tượng rò rỉ lưu chất khi van đang ở trạng thái đóng hoàn toàn.

Bộ truyền động khí nén

Bộ truyền động khí nén được hoạt động trong môi trường từ 3 đến 8 bar. Bên trên có cửa số để báo hiện trạng thái đóng hoặc mở van. Và vị trí này cũng là nơi để kết nối với công tắc giám sát hành trình. Ngoài ra, bộ điều khiển khí nén được sản xuất theo tiêu chuẩn IP67, IP68, được sơn một lớp epoxy. Tuy nhiên, khi sử dụng ngoài trời nên có mái che để tránh điều kiện ẩm ướt, mua gió.

Bộ điều khiển khí nén được chia ra làm 2 dạng:

• Tác động đơn: Loại này hoạt động chỉ nhận áp lực khí nén 1 lần để mở van. Bên trong có lò xo, giúp cho van đóng lại nhờ vào lực đàn hồi. Đối với dạng tác động đơn thì van luôn ở trạng thái đóng.
• Tác động kép ( không sử dụng lò xo phản hồi): Ở dạng vận hành thì có 2 cửa để nhận khí vào. Trong đó, 1 cửa nhận khí vào thì van sẽ đóng và cửa còn lại nhận khí nén thì van sẽ mở ra.

Ưu điểm van bi inox đóng mở bằng khí nén

• Dòng van hoạt động tự động hoàn toàn, nhanh chóng và độ chính xác cao
• Được chế tạo từ inox, phù hợp với môi trường hoạt động khác nhau như: nước sạch, nước thải, hệ thống khí nén, hóa chất hoặc dầu… Tuy nhiên, đối với dòng lưu chất sử dụng có tính chất ăn mòn cao ta nên sử dụng van bi nhựa điều khiển khí nén để có khả năng chống chịu tốt.
• Dòng van này có kích thước nhỏ gọn, chiếm ít không gian sử dụng và được làm từ inox nên khả năng chịu áp lực, nhiệt độ cao.

Phân loại van bi inox điều khiển khí nén

Dòng van bi khí nén được sản xuất với những chủng loại khác nhau, nhằm đáp ứng được các yêu cầu sử dụng của người vận hành và sử dụng trong những hệ thống khác nhau. Để thuận tiện cho việc phân loại, lựa chọn thì người ta chia ra một số tiêu chí chính về vận hành, cấu tạo như sau:

Phân loại theo khả năng đóng – mở

Đối với khả năng này thì được chia ra làm 2 dạng điều khiển: dạng điều khiển On/Off hoặc tuyến tính. Ở mỗi dạng vận hành sẽ mang những đặc điểm khác nhau, cụ thể như sau:

Van bi khí nén dạng On/Off

Ở dạng này thì van chỉ hoạt động ở 2 trạng thái đóng, mở van hoàn toàn. Và nó không có khả năng đóng mở theo những gốc độ và yêu cầu sử dụng, điều tiết lưu lượng khác nhau. Thời gian thực hiện mỗi thao tác nhanh chóng ( chỉ mất khoảng 2s) để thực hiện.

Van bi khí nén dạng tuyến tính

Dòng van bi kết hợp với bộ điều khiển tuyến tính. Bộ này có chức năng là truyền tín hiệu về tủ điều khiển PLC với tín hiệu 4-10mA để đóng mở van với góc độ khác nhau.

Phân loại theo kết cấu thân van

Dạng 1 mảnh

Dạng này thì được đúc liền nguyên khối. Thường được sản xuất với kích thước nhỏ. Ưu điểm của dạng này chính là chịu được áp lực cao, độ kín tuyệt đối. Tuy nhiên, khi bảo trì, bảo dưỡng thì gặp nhiều rắc rồi.

Dạng 2 mảnh

Dòng van 2 mảnh được cấu tạo từ 2 mảnh chính. Ngoài ra, van còn được gọi bằng tên gọi khác là: van bi inox 2 PC điều khiển khí nén, van bi inox 2 thân khí nén.

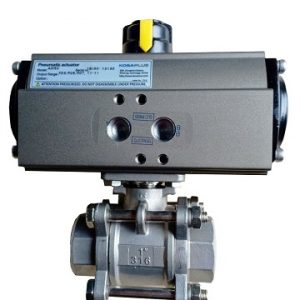

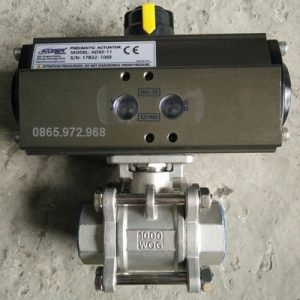

Dạng 3 mảnh

Đối với dạng 3 mảnh còn được gọi là 3PC. Thiết kế nhỏ gọn, dạng ghép 3 mảnh, giúp quá trình lắp đặt, tháo dỡ van một cách dễ dàng.

Phân loại theo hướng dòng chảy

Van bi khí nén 2 ngã

Dòng van này thì được thiết kế hai cửa và cho phép dòng lưu chất đi qua 2 cửa này theo một chiều nhất định.

Van bi khí nén 3 ngã

Dòng van được thiết kế dạng 3 cửa. Đối với dòng van này khi lưu chất đi qua cả 3 cửa tại một thời điểm hoặc có thể đóng 1 cửa bất kỳ, cho dòng chảy đi qua 2 cửa còn lại.

Đối với dòng van này được chia ra làm 2 dạng: dạng chữ T hoặc dạng chữ L và kiểu lắp bích, lắp ren. Giúp thuận tiện cho việc lắp đặt ở những hệ thống khác nhau.

Thương hiệu sản xuất van bi inox điều khiển khí nén

Trên thị trường hiện nay có rất nhiều thương hiệu sản xuất và cung cấp van bi inox khí nén. Các sản phẩm của các thương hiệu đều có chất lượng và giá thành khác nhau, giúp tăng sự lựa chọn cho người dùng. Tuy nhiên, để đảm bảo được độ ổn định, đảm bảo tuổi thọ. Quý khách cần lựa chọn đơn vị cung cấp chính hàng. Và hiện nay, công ty Tuấn Hưng Phát đang nhập khẩu và phân phối độc quyền hai thương hiệu sau:

Thương hiệu Haitima – Đài Loan

Đây là thương hiệu hàng đầu trong lĩnh vực sản xuất van điều khiển khí nén tại Đài Loan. Đây chính là quốc giá có phân xưởng công nghiệp lớn trên thế giới. Mỗi sản phẩm đều có chất lượng cao, đảm bảo tốt yêu cầu kỹ thuật. Điểm mạnh của dòng van này có giá thành rẻ hơn so với Hàn Quốc, Nhật Bản mà chất lượng vẫn đảm bảo.

Thương hiệu KosaPlus – Hàn Quốc

Van bi đến từ thương hiệu KosaPlus có nguồn gốc xuất xứ từ Hàn Quốc. Với nhiều năm trong lĩnh vực sản xuất van bi khí nén kết hợp với đội ngũ kỹ sư có trình độ chuyên môn cao. Nên các sản phẩm mang thương hiệu KosaPlus có chất lượng và yếu tố kỹ thuật cực kỳ cao.

Sản phẩm đến từ KosaPlus có tin tưởng sử dụng, đánh giá rất cao về chất lượng nên quý khách hàng có thể hoàn toàn yên tâm khi lựa chọn sản phẩm.

>>> Tham khảo thêm: Van bi 3 ngã điều khiển bằng điện | Van bi ba ngã điều khiển khí nén

Tiêu chí lựa chọn van bi inox điều khiển khí nén

• Chất liệu chế tạo: Đối với van bi được làm từ inox sẽ sử dụng 3 loại chính: inox 201, inox 304 và inox 316. Và mỗi loại này sẽ phù hợp với từng môi trường làm việc khác nhau. Vì vậy, khi lựa chọn bạn cần chú ý tìm hiểu để tìm sản phẩm phù hợp với nhu cầu sử dụng.
• Lựa chọn áp lực làm việc: Cần phải lựa chọn dòng van bi inox khí nén có khả năng chịu áp suất phù hợp. Dòng van đó cần phải có đủ khả năng chịu áp lực. Từ đó, đảm bảo được độ an toàn và hiệu quả.
• Nhiệt độ làm việc: Khi van hoạt động trong môi trường có nhiệt độ ổn định sẽ tránh được trường hợp bị hư hỏng do quá nhiệt hoặc nhiệt quá thấp.
• Kích thước lắp đặt: Van bi inox khí nén rất đa dạng về kích thước lắp đặt nên khi mua quý khách cần xác định được kích thước của đường ống.
• Dạng kết nối: Cần phải xác định kiểu kết nối với đường ống là loại ren, mặt bích hay nối hàn… Từ đó lựa chọn được kiểu kết nối phù hợp.
• Đáp ứng và điều khiển: Với tiêu chí này, người dùng cần xem xét tốc độ đáp ứng và khả năng điều khiển của van. Van nên có khả năng đóng – mở nhanh chóng. Để giúp kiểm soát chính xác dòng lưu chất.
• Lựa chọn thương hiệu và độ tin cậy cao: Khi mua để đảm bảo sản phẩm có chất lượng tốt, giá thành phải chăng. Quý  khách cần lựa chọn thương hiệu và đơn vị cung cấp uy tín.

Cơ sở cung cấp van bi inox điều khiển khí nén

Tuấn Hưng Phát – Đơn vị chuyên nhập khẩu và phân phối độc quyền các thương hiệu KosaPlus, Haiima. Với sự đầy đủ mạt hàng, nhiều chủng loại và kích thước khác nhau. Với sự uy tín và lợi thế nhập khẩu trực tiếp. Nên chất lượng sản phẩm được đảm bảo tốt nhất và giá thành luôn để mức ưu đãi nhất.

Để có thể nhận được sự tư vấn chi tiết, nhận được báo giá chính xác sản phẩm. Quý khách hãy liên hệ ngay với chúng tôi để được hỗ trợ một cách tốt nhất.
