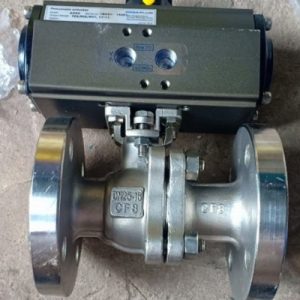

Van bi lắp bích điều khiển khí nén

Van bi lắp bích điều khiển khí nén được biết đến là dòng van được lắp đặt và sử dụng trong những hệ thống có kích thước lớn. Vì vậy, sản phẩm được sử dụng trong công trình đập thủy điện, hóa chất hoặc đường ống dẫn đầu… Với dạng lắp bích có độ linh hoạt cao khi kết hợp với bộ điều khiển khí nén.

Vậy dòng van bi mặt bích khí nén có đặc điểm gì nổi bật? Mời bạn đọc tham khảo bài viết dưới đây để hiểu rõ hơn.

Giới thiệu van bi lắp bích điều khiển khí nén là gì?

Van bi lắp bích điều khiển khí nén có thể hiểu là dòng van có phần thân được thiết kế kiểu kết nối mặt bích. Với dạng kết nối này nó tạo ra độ chắc chắn cao, độ thuận tiện khi lắp đặt lớn. Vì vậy, loại van này được lắp đặt phổ biến trong đập thủy điện, hệ thống PCCC hoặc đường ống dẫn dầu…

Van bi được chế tạo từ chất liệu gang, thép, inox hoặc nhựa. Và nó sử dụng một quả bóng rỗng, đục lỗ và xoay. Giúp cho việc kiểm soát, điều tiết dòng chảy đi qua một cách dễ dàng. Thiết bị còn có khả năng mở lỗ quả bóng phù hợp với dòng chảy, và trục có thể xoay theo một góc 90 độ.

Van bi khí nén  này được kết nối trực tiếp với bộ điều khiển khí, giúp thực hiện các thao tác đóng – mở van một cách tự động và nhanh chóng. Ngoài ra, với đặc tính của chất liệu còn giúp van bi hoạt động trong môi trường có độ bền cao, khả năng chịu tải áp lực lớn.

Dòng van bi mặt bích còn có mặt bích được sản xuất theo những tiêu chuẩn quốc tế khác nhau như: DIN, ANSI, JIS, BS… Và kích thước lắp đặt từ DN50 cho đến DN400. Với sự đa dạng về tiêu chuẩn, giúp cho người dùng có thể lựa chọn những tiêu chuẩn khác nhau, phù hợp với tiêu chuẩn mặt bích hệ thống.

Đặc điểm nổi bật của van bi lắp bích điều khiển khí nén

• Khi sử dụng mặt bích có thể tạo ra độ chắc chắn cao và cấu tạo vô cùng đơn giản.
• Với sự đa dạng về chất liệu, giúp van hoạt động trong những môi trường khác nhau như: nước thải, khí hoặc nước sạch…
• Dòng van có thiết kế gọn gàng, lắp đặt ở những vị trí khác nhau trong những công trinh công nghiệp khác nhau.
• Khi lắp đặt, quá trình bảo dưỡng van vô cùng đơn giản và dễ dàng.
• Khi có vấn đề người dùng chỉ cần thay thế từng chi tiết trong bộ phận thân van. Giúp tối đa được chi phí dành cho việc sửa chữa.

Thông số kĩ thuật của van bi lắp bích điều khiển khí nén

• Kích thước tiêu chuẩn lắp đặt van: Từ DN15 cho đến DN100
• Chất liệu chế tạo: inox loại 304, 316.
• Chất liệu gioăng: teflon
• Hoạt động trong áp lực: PN16
• Áp lực khí nén sử dụng: từ 0 cho đến 7 bar
• Ứng dụng trong môi trường: nước thải, hệ thống khí nén, hóa chất, nước nóng hoặc hệ thống hơi nước…
• Dạng kết nối với đường ống: Lắp bích
• Bộ khí nén: Dạng tác động đơn và tác động kép
• Thời gian thực hiện chu trình đóng – mở: 2 – 4 giây
• Hoạt động ở mức nhiệt: max 80 độ C
• Sản xuất theo tiêu chuẩn IP68
• Thương hiệu nhập khẩu: KosaPlus, Haitima
• Nguồn gốc sản xuất: Hàn Quốc, Đài Loan.

Các chi tiết lắp ráp van bi lắp bích điều khiển khí nén

Đối với  van bi inox điều khiển khí nén  lắp bích được lắp đặt từ các chi tiết như sau:

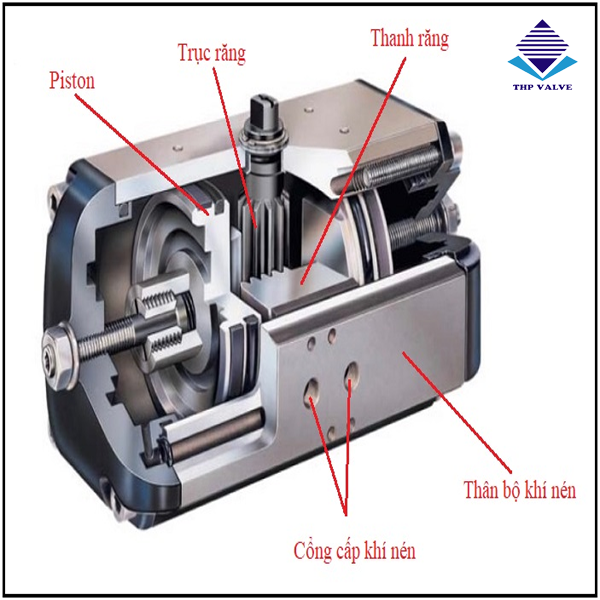

Bộ điều khiển khí nén

Đối với bộ điều khiển khí nén thì được phân chia ra làm 2 dạng điều khiển: Tác động đơn và tác động kép. Đối với kiểu tác động đơn thì người dùng chỉ cần cấp khí nen vào một lần để mở van. Còn đối với dạng tác động kép thì người dùng cần cấp khí nén 2 lần để thực hiện thao tác đóng – mở.

Bộ khí nén được sản xuất trên dây chuyền tiên tiến, công nghệ cao từ thương hiệu KosaPlus, Haitima… Với lớp vỏ được chế tạo từ hợp kim nhôm nguyên khối và được phủ thêm một lớp sơn tĩnh điện. Điều này, giúp cho van có thể chống được độ ăn mòn, chống bám bụi theo tiêu chuẩn IP67.

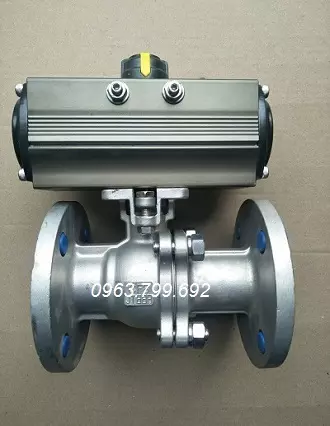

Van bi mặt bích

Phần thân van bi mặt bích chính là nơi tiếp xúc trực tiếp với dòng lưu chất trong đường ống. Được kết nối với đường ống, kích thước lắp đặt từ DN50 trở lên. Và thân van được làm từ chất liệu nhựa, inox hoặc gang.

Trong thân van còn chứa các các chi tiết khác như sau:

• Thân van: Được làm từ chất liệu nhựa, inox, gang và được đúc thành 2 phần chính khác nhau. Và kết nối trực tiếp với nhau thông qua bulong. Bên ngoài thân van còn được phủ thêm lớp sơn epoxy, bảo vệ van tránh những tác động từ môi trường bên ngoài.
• Gioăng làm kín: Loại này chuyên sử dụng van bi điều khiển khí nén, giúp cho van hoạt động trong môi trường sinh hoạt, hóa chất nên phần gioăng được chế tạo từ cao su. Đảm bảo được độ kín cao, giảm thiểu được chi phí cấu thành sản phẩm, giá bán cũng rẻ hơn.
• Trục van: Phần trục được làm từ inox hoặc gang. Đây chính là bộ phận truyền động từ tay gạt cho đến van bi hoạt động vô cùng hiệu quả.
• Bi van: Đối với chi tiết này thì được chế tạo giống với chất liệu thân van. Nó chỉ khác ở chỗ, bên ngoài được mài nhãn đi và có hiệu quả giảm ma sát một cách tối đa nhất. Bi van được đục lỗ ở giữa, giúp cho lưu chất đi qua một cách thuận lợi.

Cơ chế hoạt động của van bi lắp bích điều khiển khí nén

Khi cấp nguồn khí nén từ đầu vào của bộ đầu thì sẽ sinh ra khí áp lực ở bên trong và đẩy phần piston làm xoay trục. Giúp cho van có thể đóng – mở lưu chất một cách tốt nhất. Đối với đầu khí nén có thể lắp đặt thêm bộ tuyến tính, giúp ta điều chỉnh các góc từ 0 đến 90 độ. Giúp ta điều tiết dòng chảy một cách dễ dàng nhất.

Đối với dạng đóng mở ON/Off tác động đơn, khi cung cấp khí nén piston nó sẽ làm cho trục xoay, van đóng – mở theo trạng thái làm việc của van. Và khi van ngừng cấp khi lò xo có tác dụng đàn hồi lên piston và đưa trục trở về vị trí ban đầu. Còn đối với dạng tác động kép thì loại đầu khí không sử dụng lực đàn hồi của lò xo. Vì vậy, khi hoạt động người dùng cần cấp khí 2 lần.

Đánh giá ưu và nhược điểm của van bi lắp bích điều khiển khí nén

Ưu điểm của van bi lắp bích điều khiển khí nén

• Dòng van có dạng lắp bích sẽ có thời gian đóng – mở nhanh chóng. Vì vậy, mọi thao tác lắp đặt đều được đảm bảo một cách hiệu quả quả, chính xác nhất.
• Dòng van bi được chế tạo từ những chất liệu khác nhau, giúp cho van hoạt động ở môi trường có nhiệt độ cao, áp suất lớn,
• Lưu chất được đi qua sẽ được đảm bảo tốt nhất, không có trường hợp hao hụt lưu chất do áp lực làm việc.
• Thiết bị có dáng nhỏ gọn, trọng lượng nhẹ nên lắp đặt ở những vị trí khác nhau. Và cũng dễ dàng tháo lắp khi hệ thống gặp sự cố.
• Đối với kiểu lắp bích, khi ta lắp đặt cần siết với lực vừa đủ để tạo ra độ chắc chắn, Cũng như việc tháo dỡ thực hiện dễ dàng hơn.

Nhược điểm của van bi mặt bích khí nén

• Dòng van được làm từ chất liệu cao cấp, kiểu lắp đặt hiển đại nên giá thành khá cao.
• Với chất liệu gang, inox có trọng lượng khá nặng nên trong quá trình lắp đặt gặp một chút khó khăn.
• Khả năng lắp đặt khó khăn hơn vì dòng van bi lắp bích có nguồn điện ổn định cũng như hệ thống cung cấp khí nén có sẵn trong nhà máy.
• Khi có một sự cố mất điện đột ngột thì mọi hoạt động đều dựng lại.

Ứng dụng của van bi lắp bích điều khiển khí nén

Dòng van bi mặt bích khí nén được làm từ chất liệu khác nhau như: inox, gang hoặc thép. Với nhiều kích thước khác nhau. Nên tùy thuộc vào môi trường sử dụng mà ta lựa chọn dòng van thích hợp. Dòng van bi được sử dụng phổ biến trong các hệ thống sau;

• Nhà máy xử lý nước thải
• Nhà máy cung cấp nước sạch
• Nhà máy có đường ống dẫn hóa chất
• Nhà máy sản xuất xi măng, sản xuất thực phẩm…

Các loại van bi lắp bích điều khiển khí nén

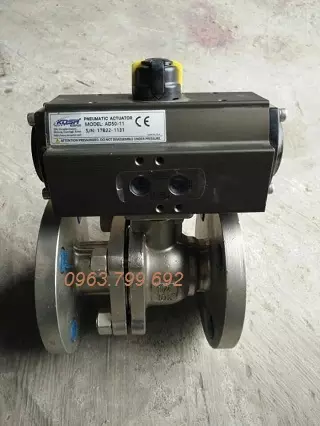

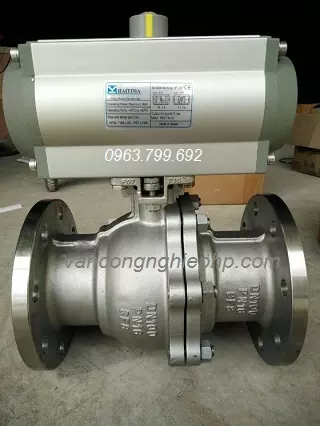

Van bi mặt bích điều khiển khí nén Đài Loan

Thông số kỹ thuật

• Chất liệu thân van: inox 304, gang, thép hoặc nhựa
• Dạng kết nối: lắp bích
• Tiêu chuẩn chế tạo: JIS, BS, ANSI, DIN
• Chất liệu bộ điều khiển: hợp kim nhôm
• Dạng tác động: tác động đơn hoặc tác động kép
• Kiểu đóng – mở: On/Off hoặc tuyến tính
• Tín hiệu: loại 4-20mA
• Khí nén đầu vào: 3 – 8 bar
• Hoạt động ở mức nhiệt: max 200 độ C
• Áp lực làm việc: PN10, PN16 hoặc PN25
• Thương hiệu sản xuất: Haitima
• Chế độ bảo hành: 24 tháng

Đây là dòng van được Tuấn Hưng Phát nhập khẩu và phân phối độc quyền từ thương hiệu Haitima – Đài Loan. Đây là dòng van được lắp đặt phổ biến trong khu công nghiệp, nhà máy nước, nhà máy hóa chất…. Hơn hết, giá thành của sản phẩm vô cùng tốt.

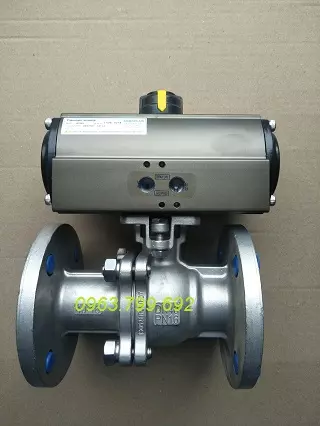

Van bi điều khiển khí nén mặt bích Hàn Quốc

Thông số kỹ thuật

• Chất liệu tạo thân van: inox, nhựa, thép hoặc gang
• Chất liệu động cơ: Hợp kim nhôm
• Dạng động cơ điều khiển: On/Off hoặc tuyến
• Kiểu động cơ: tác động đơn hoặc tác động kép
• Dạng kết nối: mặt bích
• Tiêu chuẩn: JIS, ANSI, DIN, BS
• Hoạt động trong áp lực khí nén đầu vào: 3 – 8 bar
• Áp lực làm việc của van: PN10, PN16, PN25
• Hoạt động ở nhiệt độ: 220 độ C
• Thương hiệu sản xuất: KosaPlus
• Nguồn gốc: Hàn Quốc
• Chế độ bảo hành: 24 tháng

Là dòng van được sản xuất trên dây chuyền công nghệ cao, tiên tiến của thương hiệu KosaPlus. Van có thời gian đóng – mở nhanh. Độ an toàn cao nên sử dụng được trong nhiều môi trường có môi chất khác nhau. Bên cạnh đó, với kiểu kết nối lắp bích giúp cho van có khả năng chịu áp lực và mức nhiệt tốt.

>>> Tham khảo: Van bi nhựa điều khiển bằng khí nén

Vì sao giá thành van bi lắp bích điều khiển khí nén lại có sự khác nhau?

Việc báo giá dòng van bi lắp bích điều khiển khí nén nói riêng và những dòng van công nghiệp khác nói chung. Thì mỗi công ty sẽ có giá thành bán khác nhau. Bởi lẽ như vậy vì chất lượng của sản phẩm khác nhau nên giá thành cũng khác nhau. Vậy nên bảng báo giá van bi khí nén và đơn giá của sản phẩm phụ thuộc vào nhiều yếu tố khác nhau như:

• Chất liệu chế tạo van bi là gì? Gang, inox, nhựa hay đồng…
• Có lắp đặt thêm phụ kiện đi kèm nào khác không?
• Gioăng cao su sử dụng loại chất liệu gì?
• Kiểu kết nối với đường ống?
• Thương hiệu sản xuất van bi ở đâu? Hãng nào?
• Van bi khí nén lắp bích được sản xuất trên dây chuyền công nghệ gì?
• Chế độ bảo hành bao lâu? Chế độ hậu mãi ra sao?
• Chiết khấu sản phẩm như thế nào?

Và còn rất nhiều yếu tố khác nữa…

Chúng tôi kính mong quý khách hãy tham khảo thật kỹ sản phẩm trước khi tiến hành lựa chọn mua van bi khí nén mặt bích. Qua đó, mang đến hiệu quả làm việc tốt nhất, đêm đến sự yên tâm và hài lòng đến người sử dụng.

Tuấn Hưng Phát – Địa chỉ cung cấp van bi lắp bích điều khiển khí nén chính hãng

Trên đây là những thông tin mà chúng tôi chia sẻ về van bi lắp bích điều khiển khí nén. Trên thị trường hiện này nhu cầu sử dụng về dong van này cũng tăng cao. Để có thể đáp ứng được nhu cầu của người dùng và đảm bảo được chất lượng sản phẩm, giá thành thì quý khách hãy yên tâm khi tìm đến Tuấn Hưng Phát.

Tuấn Hưng Phát được đánh giá là đơn vị hàng đầu trong việc cung cấp các dòng van công nghiệp, thiết bị đo lưu lượng và phụ kiện đường ống. Với diện tích kho chứa lớn nên có thể cung cấp được số lượng.

Vì vậy, nếu bạn đang cần tư, nhận báo giá chi tiết với từng sản phẩm. Hãy liên hệ với chúng tôi để hỗ trợ một cách tốt nhất.

Chế độ bảo hành tại Tuấn Hưng Phát như thế nào?

Nhắc đến chế độ bảo hành của van bi lắp bích điều khiển khí nén nói riêng và những dòng van công nghiệp khác nói chung. Thì sản phẩm phân phối bởi Tuấn Hưng Phát sẽ được hưởng toàn bộ những chế độ sau:

• Chính sách bảo hành áp dụng cho tất cả các sản phẩm cung cấp bởi Tuấn Hưng Phát. Các sản phẩm còn thời gian bảo hành theo tem hoặc phiếu bảo hành
• Phiếu bảo hành được quy định chính là phiếu xuất kiêm bảo hành của chúng tôi.
• Thời gian bảo hành: Tùy thuộc vào sản phẩm mà thời gian bảo hành từ 12 đến 24 tháng. Và chế độ 1 đổi 1 khi có lỗi từ nhà sản xuất.

Hơn hết, với dòng van bi điều khiển khí nén được chúng tôi nhập khẩu trực tiếp từ thương hiệu Haitima, KosaPlus với chế độ bảo hành 24 tháng. Bên cạnh đó, có chính sách đổi trả trong vòng 7 ngày nếu gặp lỗi từ nhà sản xuất.

Có nên đầu tư van bi lắp bích điều khiển khí nén tại Tuấn Hưng Phát?

Một thông tin quan trọng đó chính là van bi điều khiển khí nén được chúng tôi nhập khẩu và phân phối trực tiếp từ thương hiệu KosaPlus, Haitima. Vì vậy, thiết bị hội tụ được các yêu tố tốt nhất, cụ thể như sau:

• Van bi được sản xuất theo dây chuyền công nghệ tiên tiến của Hàn Quốc, Đài Loan
• Các linh kiện được lắp ráp có độ chắc chắn, mang đến độ chính xác cao.
• Toàn bộ phần thân và bộ điều khiển khí nén đều được chế tạo từ inox, kim loại nhôm. Đảm bảo độ an toàn khi sử dụng.

VÌ vậy, ta có thể đánh giá đây là một thiết bị nên đầu tư cho hệ thống. Giúp cho hệ thống có khả năng tự động hóa một cách tốt nhất.
