Tìm hiểu về cấu tạo đồng hồ đo nước thải

Cấu tạo đồng hồ đo nước thải

Đồng hồ đo lưu lượng nước thải thường được chia làm hai loại chính là: Đồng hồ đo nước thải dạng cơ và đồng hồ đo nước thải dạng điện từ. Vậy về cấu tạo đồng hồ đo nước thải của 2 dạng này có khác nhau hay không. Hãy cùng chúng tôi tìm hiểu.

Cấu tạo đồng hồ đo nước thải dạng cơ

Cấu tạo

Cấu tạo của đồng hồ đo nước thải khá giống với cấu tạo của đồng hồ nước thông thường. Gồm 2 bộ phận chính là: Phần thân và bộ đếm.

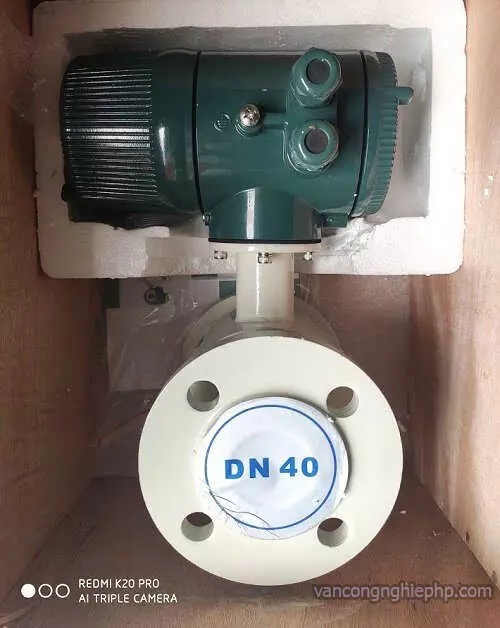

cấu tạo đồng hồ đo nước thải

Phần thân

Phần thân của đồng hồ như một lớp vỏ bọc giúp bảo vệ các bộ phận bên trong. Thường được chế tạo bằng chất liệu bền và chống ăn mòn tốt. Ví dụ như: Gang, nhựa, đồng hoặc inox.

Bộ đếm

Bộ đếm là một bộ phận rất quan trọng của một đồng hồ đo lường lưu lượng nước, vì nếu không có nó thì thiết bị này không còn chức năng gì khác ngoài dẫn nước cả.

Cánh quạt: cánh quạt được chế tạo từ chất liệu nhựa nhẹ dẻo. Bên cạnh đố, để nó có thể hoạt động tốt và bền bỉ thì chất liệu nhựa phải có đặc tính là chịu nhiệt và áp lực hiệu quả.
Bánh răng: Bộ phận bánh răng được liên kết bằng trục kết nối liên tục, liên kết tới mặt hiển thị số trên bề mặt của đồng hồ nước. Các bánh răng được sắp xếp logic dựa trên chuyển động quay theo bộ quay của cánh quạt.

Cấu tạo đồng hồ đo nước thải

Thông số kĩ thuật

Kích cỡ: DN50-DN400
Chất liệu: Thân gang
Lớp lót PTFE
Màn hình hiển thị: 5 số
Kiểu kết nối: Hai mặt bích
Áp lực làm việc: Từ 0,3 đến 16bar
Nhiệt độ làm việc: 0 đến 60 độ C
Đơn vị đo hiển thị: m³
Đơn vị đo nhỏ nhất: dm³
Tình trạng hàng: Sẵn tại kho
Có kiểm định đầy đủ, tem mác rõ ràng
Bảo hành: Từ 12 tháng đến 24 tháng

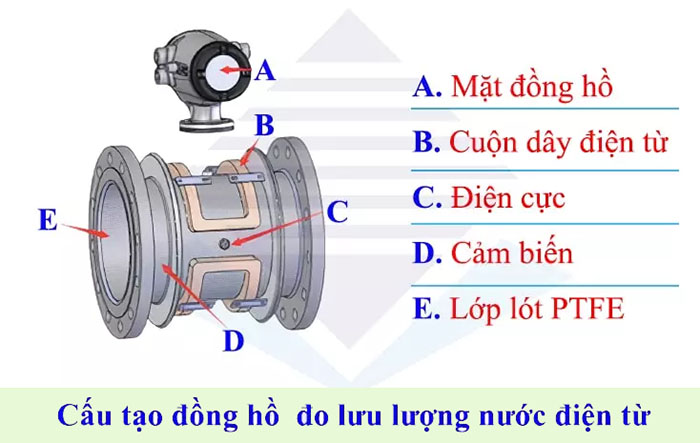

Cấu tạo đồng hồ đo nước thải dạng điện từ

Cấu tạo

Thân đồng hồ: thường được làm từ chất liệu nhựa chịu nhiệt và chịu ăn mòn. Các đồng hồ dạng này thường được dùng cho hệ thống nước thải và chứa các tạp chất ăn mòn. Phần thân được kết nối dạng mặt bích hoặc nối ren với đường ống.
Phần điện từ: Đây là bộ phận đo đếm, nhận thông tin từ trường điện từ và có mặt số hiển thị. Bộ phận này có vai trò là nhận biết lưu lượng chảy qua. Một số dòng đồng hồ nước điện từ ngoài việc hiển thị lưu lượng nước còn có thể tính được tốc độ dòng chảy. Ngoài ra, đồng hồ còn có thể xuất tín hiệu sang các thiết bị khác như tủ điều khiển và máy tính.

Thông số kĩ thuật

Kiểu: Cảm ứng điện từ
Đo lưu lượng: Tức thời và lưu lượng tổng
Kích thước đồng hồ: DN25 – DN600
Độ sai số: ± 0,5%
Chất liệu: PTFE, Inox chịu nhiệt độ và tính ăn mòn, hestalyoy hoặc titan chịu được axit và môi trường khắc nhiệt nhất.
Màn hình LCD : Hiển thị lưu lượng và tổng lưu lượng (2 tùy chọn gắn liền thân hoặc rời)
Điện áp: 220VAC, 24V DC/AC
Màn hình hiển thị: LCD 2 dòng 16 ký tự
Nhiệt độ làm việc: Max 180ºC
Áp lực làm việc: 6 bar, 10 bar, 16 bar
Tình trạng hàng: Sẵn tại kho
Có kiểm định, tem mác rõ ràng đầy đủ
Bảo hành: 12 tháng
