Sự khác nhau giữa van cổng và van bướm: Khi nào nên dùng loại nào?

Bài viết này Van công nghiệp HP sẽ so sánh chi tiết sự khác nhau giữa van cổng và van bướm, chỉ ra những điểm khác biệt cốt lõi về cấu tạo, nguyên lý hoạt động và ứng dụng thực tế. Từ đó, bạn có thể tự tin trả lời câu hỏi: “Khi nào nên dùng van cổng, và khi nào van bướm là lựa chọn tối ưu?”.

Trong thế giới van công nghiệp, van cổng và van bướm là hai cái tên quen thuộc và được sử dụng rộng rãi nhất. Cả hai đều có chức năng cơ bản là đóng hoặc mở dòng chảy trong đường ống. Tuy nhiên, sự nhầm lẫn giữa chúng khi lựa chọn có thể dẫn đến vận hành kém hiệu quả, tăng chi phí bảo trì và thậm chí là hỏng hóc hệ thống.

Điểm khác biệt cốt lõi giữa van cổng và van bướm

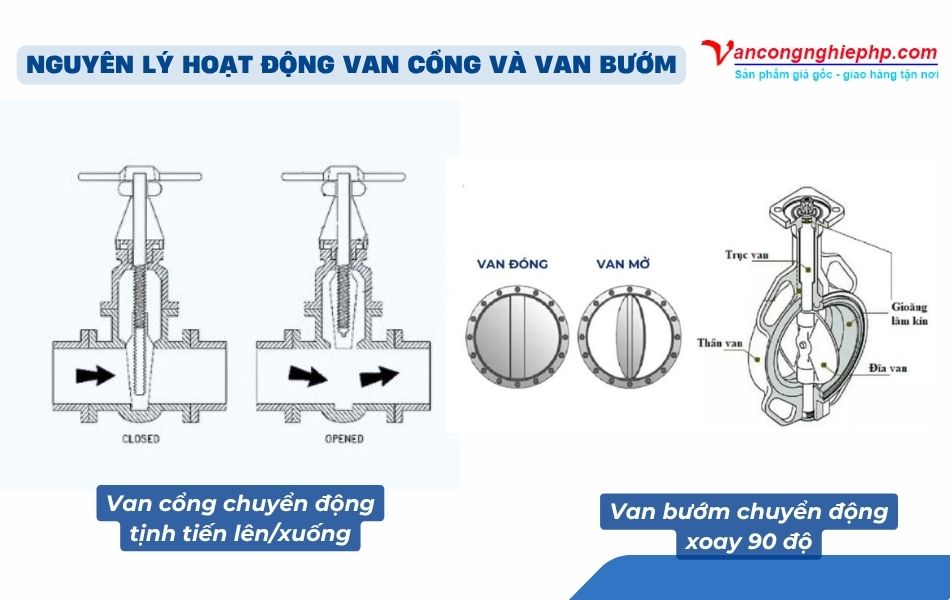

Để hiểu rõ sự khác nhau giữa van cổng và van bướm, chúng ta cần bắt đầu từ cách chúng vận hành.

• Van cổng: Chuyển động tịnh tiến lên/xuống

Đúng như tên gọi, van cổng hoạt động như một cánh cổng. Một đĩa van phẳng (cửa van) di chuyển tịnh tiến lên xuống, vuông góc với dòng chảy. Khi mở hoàn toàn, đĩa van được rút hết lên trên, tạo ra một lối đi thẳng và hoàn toàn không có vật cản, giúp lưu chất đi qua một cách trơn tru nhất.

• Van bướm: Chuyển động xoay 90 độ

Van bướm hoạt động như một cánh bướm. Một đĩa van hình tròn được gắn trên một trục ở giữa sẽ xoay một góc 90 độ trong lòng van. Khi mở hoàn toàn, đĩa van nằm song song với dòng chảy, tuy nhiên, đĩa van vẫn luôn nằm bên trong dòng chảy, tạo ra một lực cản nhất định.

Phân tích sâu sự khác nhau giữa van cổng và van bướm

Trước khi đến với bảng so sánh tổng hợp, hãy cùng Van công nghiệp HP phân tích chi tiết từng tiêu chí để thấy rõ sự khác biệt giữa hai loại van này.

Về chức năng đóng/mở/điều tiết

Đây là một trong những sự khác nhau cơ bản nhất giữa van cổng và van bướm.

Van cổng được thiết kế chuyên cho chức năng đóng/mở (On/Off). Việc sử dụng van cổng để điều tiết (mở một phần) sẽ khiến dòng chảy tốc độ cao bào mòn đáy cửa van, gây rung động, hư hỏng và làm giảm khả năng làm kín sau này.

Van bướm đa năng hơn, nó có thể thực hiện tốt cả chức năng đóng/mở và điều tiết (Throttling). Đĩa van có thể được giữ ổn định ở nhiều góc mở khác nhau để kiểm soát lưu lượng dòng chảy một cách hiệu quả.

Về tổn thất áp suất

Van cổng có tổn thất áp suất cực kỳ thấp, gần như bằng không. Khi mở hoàn toàn, lòng van thông thoáng như một đoạn ống thẳng, không có gì cản trở dòng chảy.

Van bướm có tổn thất áp suất cao hơn vì đĩa van luôn nằm trong dòng chảy, tạo ra sự nhiễu loạn và làm giảm áp lực của lưu chất khi đi qua van.

Về tốc độ vận hành

Van cổng vận hành chậm. Người dùng phải xoay tay quay nhiều vòng để đưa cửa van từ vị trí đóng hoàn toàn sang mở hoàn toàn và ngược lại.

Van bướm vận hành rất nhanh. Đây là loại van tác động nhanh (quarter-turn), chỉ cần xoay tay gạt hoặc hộp số một góc 90 độ là có thể đóng/mở hoàn toàn.

Về kích thước, trọng lượng và không gian lắp đặt

Van cổng có kích thước lớn, cồng kềnh và nặng. Nó đòi hỏi không gian lắp đặt lớn, đặc biệt là khoảng không phía trên để trục van di chuyển lên xuống.

Van bướm lại cực kỳ nhỏ gọn, mỏng (kiểu wafer) và nhẹ. Nó chiếm rất ít không gian trên đường ống, giúp việc lắp đặt dễ dàng và tiết kiệm chi phí hơn nhiều.

Về chi phí đầu tư

Sự khác nhau giữa van cổng và van bướm về giá thành là rất rõ rệt.

Van cổng thường có giá thành cao hơn do cấu tạo phức tạp và tốn nhiều vật liệu hơn.

Van bướm có giá thành rẻ hơn đáng kể, đặc biệt là ở các kích thước đường ống lớn (từ DN200 trở lên), giúp tối ưu chi phí đầu tư cho dự án.

Bảng tổng hợp so sánh van cổng và van bướm

Dưới đây là bảng tổng hợp các tiêu chí so sánh giữa 2 loại van cổng và van bướm. Bạn đọc có thể tham khảo để đưa ra lựa chọn phù hợp nhất.

Tiêu chí	Van cổng	Van bướm
Chức năng	Chuyên đóng/mở (On/Off)	Đóng/mở và điều tiết dòng chảy
Tổn thất áp suất	Rất thấp, gần như bằng 0	Cao hơn (do đĩa van cản dòng)
Tốc độ vận hành	Chậm (xoay nhiều vòng)	Nhanh (xoay 90 độ)
Kích thước và trọng lượng	Lớn, nặng, cồng kềnh	Nhỏ, nhẹ, gọn (kiểu wafer)
Giá thành	Thường cao hơn	Rẻ hơn đáng kể
Khả năng làm kín	Rất tốt, phù hợp với áp suất cao	Tốt, phù hợp với áp suất thấp và trung bình
Ứng dụng lưu chất	Tốt cho lưu chất đặc, sệt, có cặn	Tốt nhất cho lưu chất sạch (nước, khí)

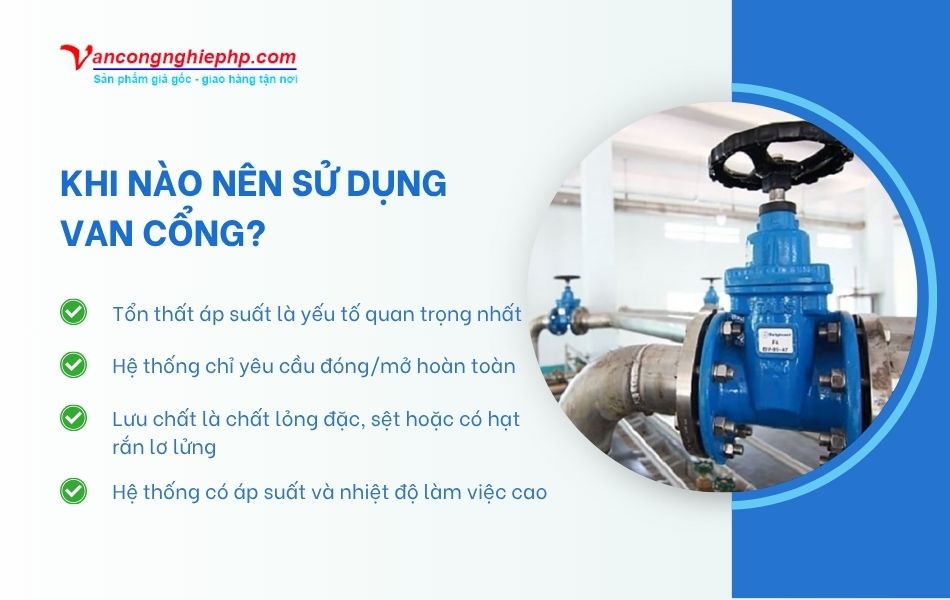

Khi nào hệ thống của bạn nên sử dụng van cổng?

Dựa trên những đặc tính trên, bạn nên ưu tiên lựa chọn van cổng khi:

• Tổn thất áp suất là yếu tố quan trọng nhất: Khi bạn cần bảo toàn áp lực tối đa cho hệ thống, đặc biệt trên các đường ống chính hoặc đường ống dài.
• Hệ thống chỉ yêu cầu đóng/mở hoàn toàn: Van sẽ ở trạng thái mở hoặc đóng trong thời gian dài và ít khi phải thao tác.
• Lưu chất là chất lỏng đặc, sệt hoặc có hạt rắn lơ lửng: Lòng van thông thoáng của van cổng giúp tránh bị tắc nghẽn, ví dụ như trong ngành xử lý nước thải, khai khoáng (bùn, bột giấy).
• Hệ thống có áp suất và nhiệt độ làm việc cao: Cấu trúc chắc chắn của van cổng cho phép nó chịu được những điều kiện khắc nghiệt.

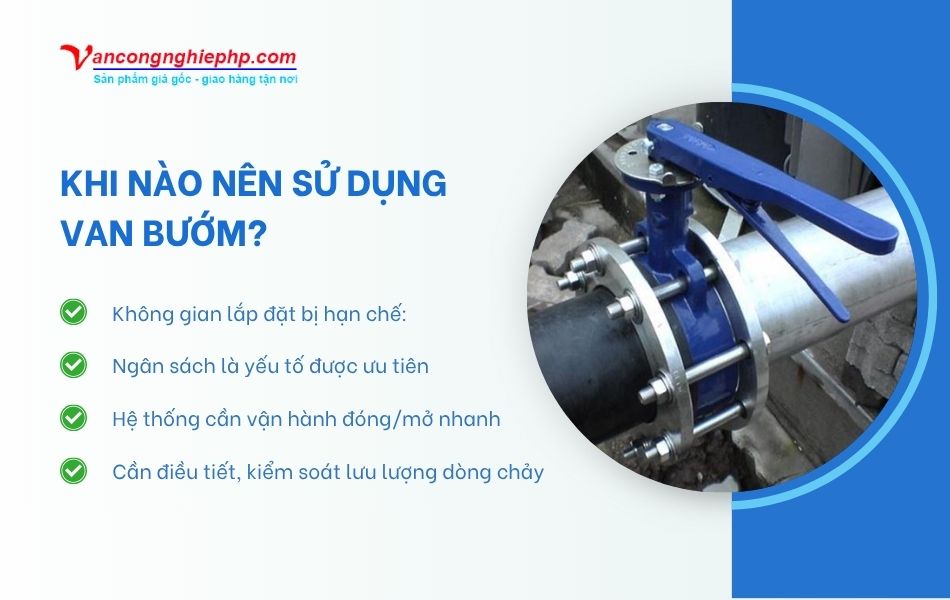

Khi nào van bướm là lựa chọn tối ưu cho hệ thống của bạn?

Van bướm sẽ là giải pháp hoàn hảo trong các trường hợp sau:

• Không gian lắp đặt bị hạn chế: Với thiết kế dạng wafer mỏng nhẹ, van bướm là là lựa chọn hàng đầu về tiết kiệm không gian.
• Ngân sách là yếu tố được ưu tiên: Van bướm thường rẻ hơn đáng kể, giúp tối ưu chi phí đầu tư.
• Hệ thống cần vận hành đóng/mở nhanh: Chỉ với một thao tác xoay 90 độ, van bướm cho phép xử lý tình huống nhanh chóng.
• Bạn cần điều tiết, kiểm soát lưu lượng dòng chảy: Van bướm có thể được mở ở nhiều góc độ khác nhau để điều chỉnh lưu lượng.
• Hệ thống có áp suất thấp đến trung bình và lưu chất tương đối sạch như nước sạch, khí, hóa chất lỏng.

Qua bài phân tích trên, có thể thấy rõ sự khác nhau giữa van cổng và van bướm là rất lớn, từ nguyên lý hoạt động đến ứng dụng thực tế. Van cổng là lựa chọn cơ bản, mạnh mẽ và đáng tin cậy cho các ứng dụng On/Off khắc nghiệt. Trong khi đó, van bướm là giải pháp hiện đại, linh hoạt, kinh tế và đa năng hơn.

Việc hiểu rõ bản chất của từng loại van sẽ giúp bạn đưa ra quyết định chính xác, đảm bảo hệ thống vận hành hiệu quả, an toàn và tối ưu về mặt chi phí.
