Van giảm áp

Van giảm áp

Giá: LH:0865.972.968

Lượt xem 356

Đánh giá

 Van giảm áp là một thiết bị được sử dụng  nhằm bảo vệ hệ thống đường ống, ổn định áp xuất đầu ra theo một giá trị thấp hơn áp xuất đầu vào.Hiện nay van giảm áp được công ty TNNN TM Tuấn Hưng Phát chúng tôi nhập khẩu trực tiếp và phân phối trên toàn quốc với giá mềm nhất tới tay người sử dụng.Sản phẩm với đầy đủ các loại giấy tờ,chứng chỉ,được bảo hành lên tới 12 tháng,đầy đủ kích cỡ và chất liệu.

van giảm áp italy

Mô tả

 -Van giảm áp là thiết bị van công nghiệp được sử dụng để giảm hoặc ổn định áp xuất đầu ra.Áp xuất đầu ra luôn có giá trị bằng hoặc bé hơn áp xuất đầu vào.Ta cũng có thể chỉnh giá trị áp xuất đầu ra theo một giá trị mong muốn miễn là giá trị đó nằm trên phạm vi cho phép.Sau khi chỉnh sửa,giá trị đó sẽ không thay đổi mặc dù có chỉnh áp xuất đầu vào và áp xuất đầu vao luôn luôn lớn hơn hoặc bằng áp xuất đầu ra.

Cấu tạo van giảm áp

cau_tao_van_giam_ap

Van giảm áp được phân loại ở những dạng nào?

 Van giảm áp được phân thành 2 loại van:Van giảm áp thiết lập quan hệ giữa áp xuất đầu ra và áp xuất đầu vào ;Van ổn áp

a,Van giảm áp thiết lập quan hệ đầu ra với đầu vào

van_giam_ap_loai_1

Van này có cấu tạo như sau:

  • 1:phần tử điều khiển dạng ông trượt
  • 2:Lò xo
  • 3:núm vặn điều khiển lực đàn hồi của lò xo
  • 4:Cửa nối với ông dẫn áp xuất đầu vao(áp xuất cao)
  • 5:Cửa nối với ống dẫn áp xuất đầu ra(áp xuất thấp)

Phần tử điều khiển dạng ống trượt bị ép vào đế bởi lò xo,lò xo có thể chỉnh lực đàn hồi bởi núm vặn,ống dẫn áp xuất cao được nối với cửa P1,ống dẫn áp xuất thấp được nối vào cửa P2 của van.Ở vị trí ban đầu của van bị ép vào đế đỡ,2 cửa P1 và P2 không thông nhau.Khi tăng áp xuất P1,áp xuất P1 càng lớn thì tiết diện thông nhau giữa p1 và p2 càng mở rộng và áp xuất ở đầu p2 cũng càng lớn.

 Quan hệ giữa áp xuất đầu vào và áp xuất đầu ra được xác định thông qua biểu thức dưới đây.

Với Pnp là lực lò xo ban đầu và C là độ cứng của lò xo:

cong_thuc_tinh_ap_xuat

b,Van ổn áp:Cố định áp xuất đầu ra  P2 của van

 Cố định áp xuất đầu ra của van bằng một số liệu cụ thể mà không bị ảnh hưởng bởi sự biến động của dòng lưu chất đến hoặc đi ra khỏi van .Loại này có 2 dạng:tác động trực tiếp và tác động dán tiếp.

* Kiểu tác động trực tiếp:

 van_giam_ap_tac_dong_truc_tiep_1

 Cấu tạo gồm:1- Vỏ van, 2 – phần tử điều khiển, 3 – lò xo, 4 – vít điều chỉnh, 5 – rãnh nối, 6 – thùng chứa.

 Tại vị trí ban đầu van mở hoàn toàn, độ rộng cửa ra thiết lập bởi vít 4. Tác dụng của van là hầu như giữ không đổi giá trị P2 tại cửa ra.

 Giả sử vì một lý do nào đó trong hệ thủy lực làm P2 tăng. Khi đó áp suất khoang trống nối với cửa ra của van bằng rãnh 5 cũng tăng lên, đẩy phần tử điều khiển đi lên trên, kết quả là làm giảm tiết diện cửa thoát, dẫn tới làm giảm P2 . Trường hợp P2 giảm thì phần tử điều khiển đi xuống làm tăng tiết diện cửa thoát kéo theo tăng P2 Như vậy quá trình này làm cho P2 gần như không đổi.

* Kiểu tác động gián tiếp:

Cấu tạo gồm :

-Phần tử điều khiển chính - ống trượt 1(ống trượt có dạng trụ với các đoạn có kích thước khác nhau),quan sát hình phía dưới

-Lò xo cố định (2) với độ cứng nhỏ,

-Phần tử điều khiển phụ (5 )ở dạng van bi trượt

-Lực nén của lò xo 4 ở van phụ có thể điều chỉnh bởi vít xoay (3)

-Vỏ của van có các rãnh nối khoang (7) và (8) với cửa ra của van.

-Ống trượt (1) có rãnh (9) nối liền khoang(6) với khoang (8)

van_giam_ap_tac_dong_kieu_gian_tiep

 Lò xo 4 thiết lập một áp suất lớn hơn áp suất cửa vào của van P1 , khi đó ống trượt 1 ở vị trí ban đầu (hình trên). Trong trường hợp khoang 6, 7 và 8 có cùng áp suất là P1, khoang 10 nối với khoang 11, khi đó chất lỏng chảy tự do qua van (tính chất giảm áp - ổn áp không được thể hiện).

 Khi thiết lập lò xo 4 một giá trị P2>P1,van phụ dạng bi trượt sẽ mở và chất lỏng từ khoang 6 thoát ra thùng chứa một lượng nhỏ. Nhờ đó dòng chảy qua rãnh 9 được tạo thành, cùng với nó trở lực thủy lực bị mất đi. Kết quả là áp suất ở khoang 6 tụt và ống trượt chính bị nâng lên, làm giảm tiết diện thông nhau giữa khoang 10 và 11.Vì thế mà áp suất trong khoang 11, 8 và 7 giảm xuống, tác động vào ống trượt và làm tăng tiết diện thông nhau giữa khoang 10 và 11. Quá trình đó lặp đi lặp lại, làm cho ống trượt thực hiện dao động quanh vị trí thiết lập. Mọi sự thay đổi áp suất ở cửa vào hoặc cửa ra của van đều kéo theo sự di chuyển của ống trượt. Tóm lại tại cửa ra áp suất được giữ cố định.
 Trong van dạng này khoang 7 là một rãnh hẹp, nối khoang với cửa ra có tác dụng như một thiết bị chống rung và làm giảm dao động.

>>> Tìm hiểm thêm về: Van điện từ

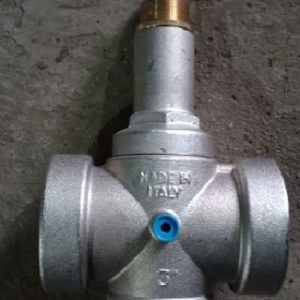

 Một số hình ảnh van giảm áp:

van_giam_ap_italy_1van_giam_ap_co_dong_hovan_giam_ap_dn_25van_giam_ap_nhap_khau

5,Ứng dụng của van giảm áp:

-Van giảm áp dùng trong máy nén khí

-Dùng trong các thiết bị thủy lực

-Van giảm áp được ứng dụng trong ngành chế biến thực phẩm

-Ngoài ra còn được ứng dụng trong ngành khai thác khoáng sản,dầu khí,...
