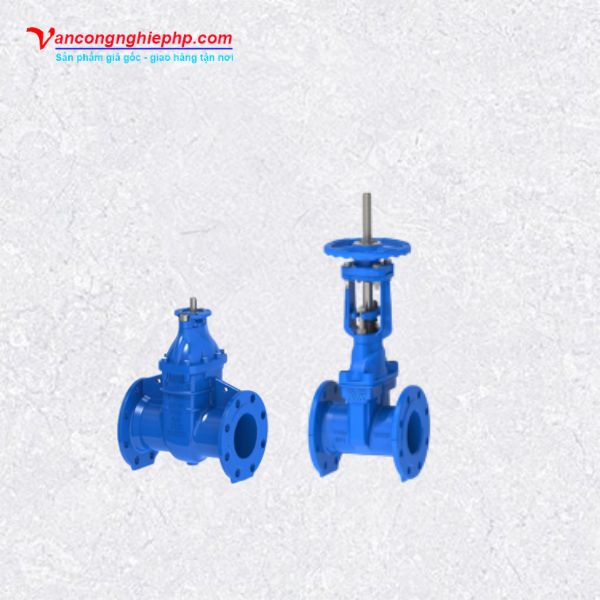

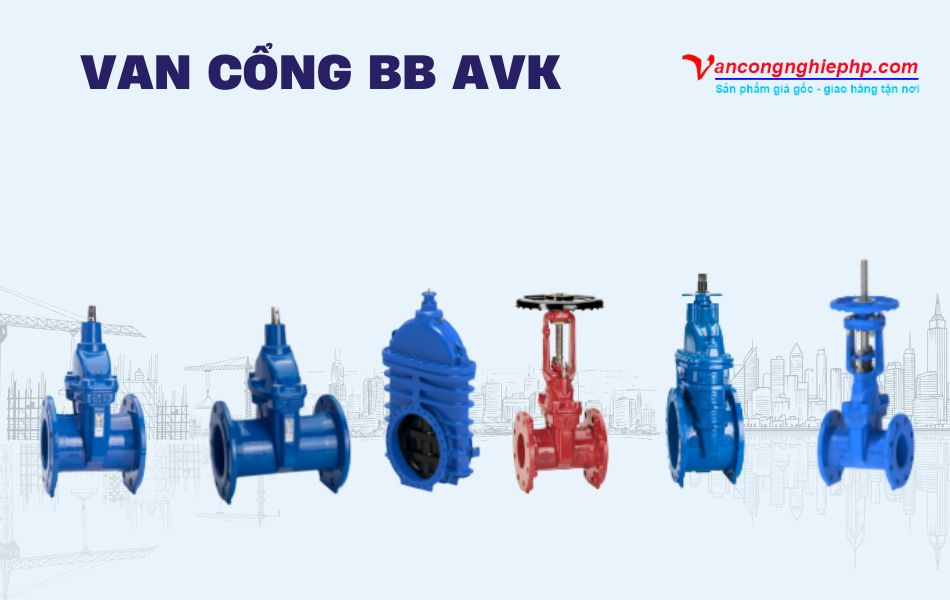

Van cổng BB AVK

Van cổng BB AVK là dòng van cổng kết nối mặt bích của thương hiệu AVK, được sử dụng để đóng/mở và cô lập dòng chảy trong nhiều hệ thống đường ống. AVK là thương hiệu có nguồn gốc từ Đan Mạch, trong khi các sản phẩm cung cấp tại khu vực Châu Á, trong đó có Việt Nam, có nhiều model được sản xuất tại Malaysia.

Dòng van cổng mặt bích AVK có nhiều lựa chọn về vật liệu, kiểu ty, phương thức vận hành, cấp áp lực và tiêu chuẩn, đáp ứng các yêu cầu khác nhau của hệ thống cấp nước, PCCC và công nghiệp.

Thương hiệu AVK và dòng van cổng BB có gì đáng chú ý?

AVK là thương hiệu đến từ Đan Mạch, hoạt động trong lĩnh vực van và các giải pháp phục vụ hệ thống cấp nước, xử lý nước, PCCC và hạ tầng đường ống. Tại thị trường Châu Á, trong đó có Việt Nam, van AVK có thể được bắt gặp với nguồn gốc sản xuất tại Malaysia. Vì vậy, khi tìm hiểu sản phẩm, cần phân biệt giữa xuất xứ thương hiệu Đan Mạch và nơi sản xuất cụ thể của từng model.

Van cổng BB AVK sử dụng kết nối mặt bích, tạo liên kết chắc chắn với đường ống và thuận tiện cho việc tháo lắp khi cần bảo trì. Dòng sản phẩm có nhiều cấu hình khác nhau, từ ty nổi, ty chìm đến nắp chụp, tay quay và một số model tích hợp van by-pass.

Bên cạnh đó, AVK cung cấp các model được thiết kế theo nhiều tiêu chuẩn và cấp áp lực khác nhau. Một số sản phẩm có thể đáp ứng các tiêu chuẩn/chứng nhận như AWWA, VDS, UL, FM hoặc được chế tạo theo tiêu chuẩn BS, ANSI tùy từng dòng. Đây là điểm cần kiểm tra trực tiếp trên model khi lựa chọn cho công trình.

Khám phá thiết kế van cổng mặt bích AVK

Van cổng BB AVK có kết cấu được thiết kế để thực hiện chức năng đóng/mở và cô lập dòng chảy. Tùy từng model, vật liệu và tiêu chuẩn chế tạo có thể khác nhau, nhưng một số chi tiết chính thường được quan tâm gồm:

• Thân van: Phần lớn van cổng AVK sử dụng thân bằng gang dẻo, đáp ứng nhu cầu sử dụng trong nhiều hệ thống nước. Ngoài ra, một số model có thiết kế bằng thép không gỉ để phù hợp với những yêu cầu riêng về vật liệu.
• Cánh van: Là bộ phận chuyển động lên xuống trong thân van để thực hiện đóng hoặc mở dòng chảy. Khi mở hoàn toàn, cánh van được nâng lên khỏi đường đi của lưu chất; khi đóng, cánh van hạ xuống để ngăn dòng.
• Trục van: Trục van của AVK chủ yếu sử dụng thép không gỉ. Tùy thiết kế, sản phẩm có thể là dạng ty nổi hoặc ty chìm, phục vụ các điều kiện lắp đặt khác nhau.

• Gioăng làm kín: EPDM và NBR là hai loại vật liệu gioăng có thể được sử dụng tùy model. Việc lựa chọn cần dựa trên môi trường lưu chất và thông số kỹ thuật của sản phẩm.
• Phương thức vận hành: Van có thể sử dụng nắp chụp hoặc tay quay. Một số model kích thước lớn hoặc có yêu cầu vận hành đặc thù còn được thiết kế thêm van by-pass.

Van cổng BB AVK có những lựa chọn nào?

Van cổng mặt bích AVK được phát triển với nhiều cấu hình về thiết kế trục, phương thức vận hành và kết cấu đi kèm. Tùy từng model, người dùng có thể lựa chọn các dạng phổ biến sau:

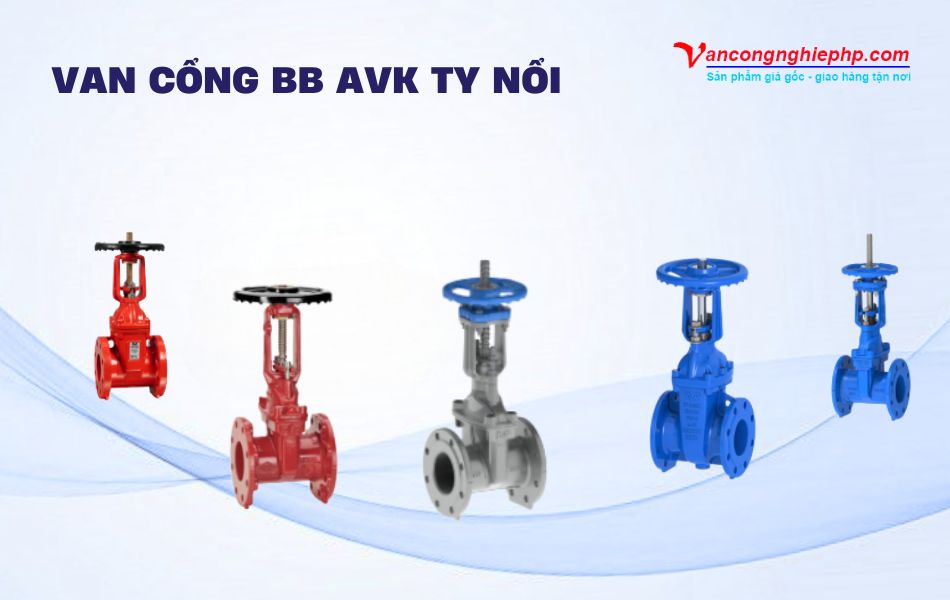

Van cổng BB AVK ty nổi

Van cổng ty nổi AVK có trục van dịch chuyển lên xuống theo trạng thái đóng/mở. Khi thao tác, vị trí của trục thay đổi nên người vận hành có thể dễ dàng nhận biết trạng thái của van hơn so với thiết kế ty chìm.

Kiểu ty này phù hợp với những vị trí có đủ không gian phía trên van. Trục van chủ yếu sử dụng thép không gỉ, góp phần tăng khả năng chống ăn mòn trong quá trình vận hành.

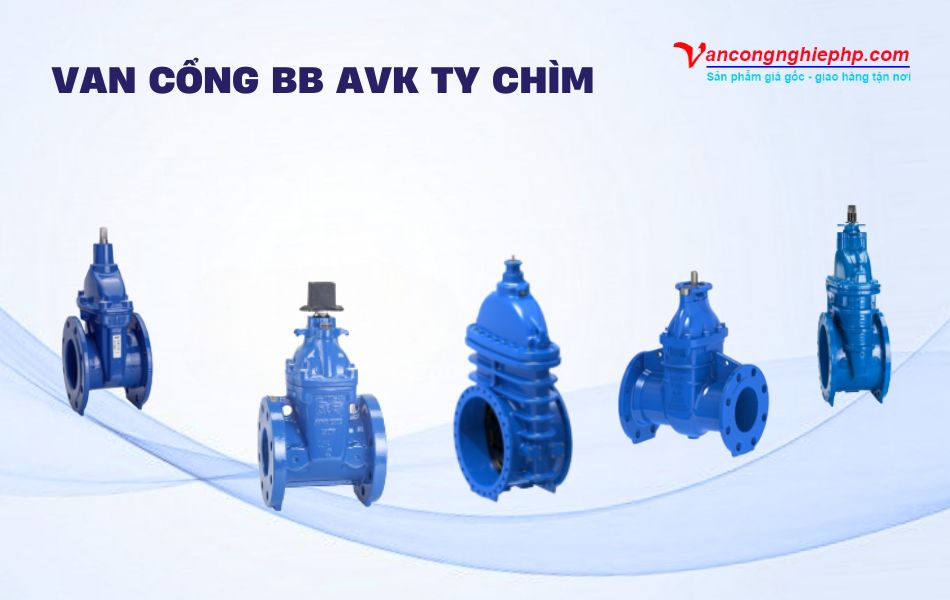

Van cổng BB AVK ty chìm

Ở thiết kế ty chìm, trục van nằm bên trong thân hoặc nắp van và không nhô cao theo quá trình đóng/mở. Nhờ đó, tổng thể van gọn hơn về chiều cao, phù hợp với một số vị trí bị giới hạn không gian phía trên.

Khi lựa chọn van cổng AVK ty chìm, cần xem xét vị trí lắp đặt, khoảng không gian thao tác và phương thức vận hành để đảm bảo thuận tiện trong quá trình sử dụng.

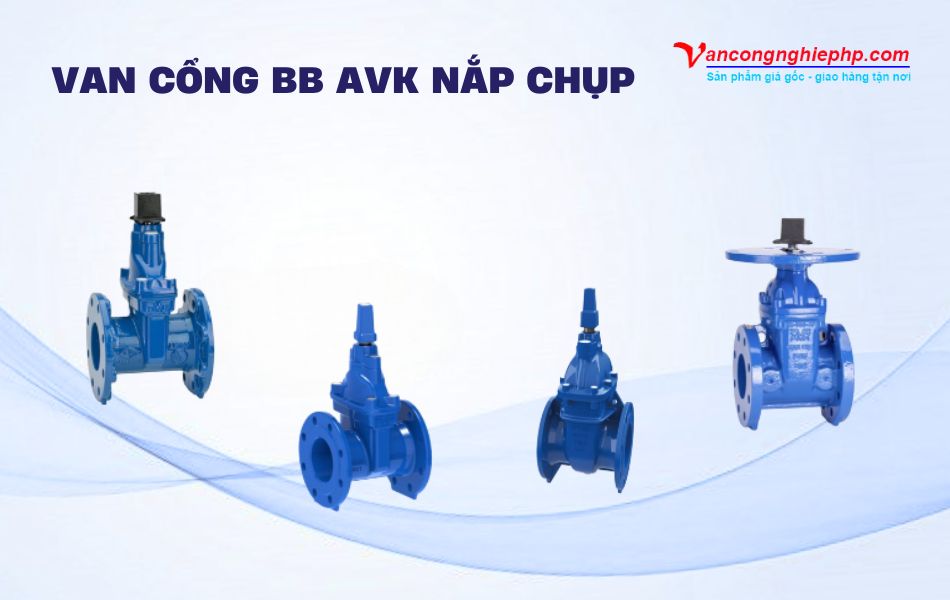

Van cổng BB AVK nắp chụp

Van cổng AVK sử dụng nắp chụp được thao tác thông qua bộ phận chụp trên đầu trục. Cấu hình này thường được lựa chọn tại những vị trí cần thiết kế gọn hoặc các hệ thống mà van không cần tay quay cố định phía trên.

Tùy model, van nắp chụp có thể kết hợp với thiết kế ty nổi hoặc ty chìm. Khi sử dụng, cần đảm bảo có đủ không gian và dụng cụ phù hợp để thao tác đóng/mở.

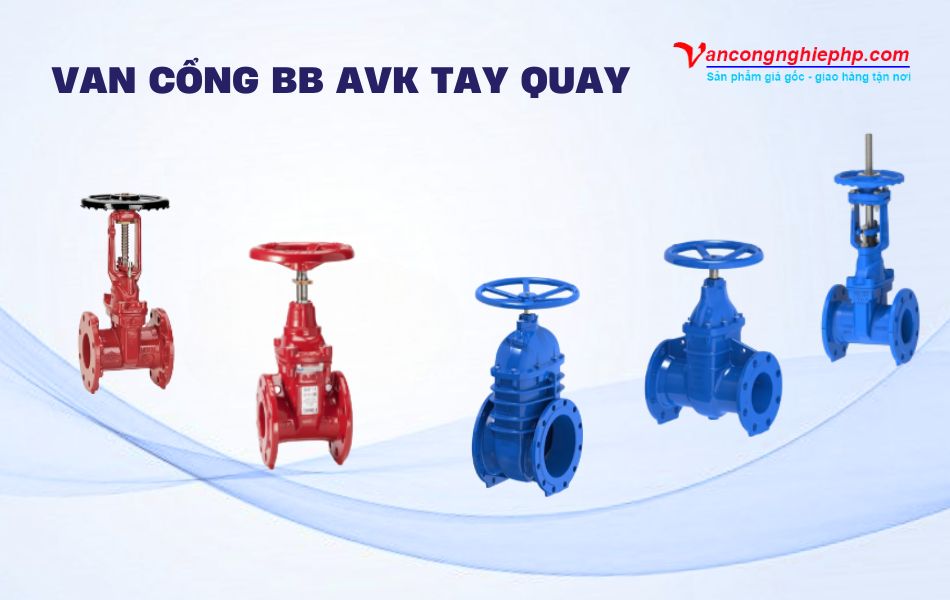

Van cổng BB AVK tay quay

Van cổng tay quay AVK sử dụng vô lăng để truyền chuyển động đến trục và cánh van. Đây là phương thức vận hành thủ công quen thuộc, phù hợp với những vị trí van được lắp đặt thuận tiện cho người vận hành tiếp cận trực tiếp.

Với các tuyến đường ống có kích thước lớn, lực thao tác và điều kiện vận hành cần được tính đến khi lựa chọn model. Một số trường hợp có thể cần cơ cấu hỗ trợ vận hành tùy theo thiết kế của van.

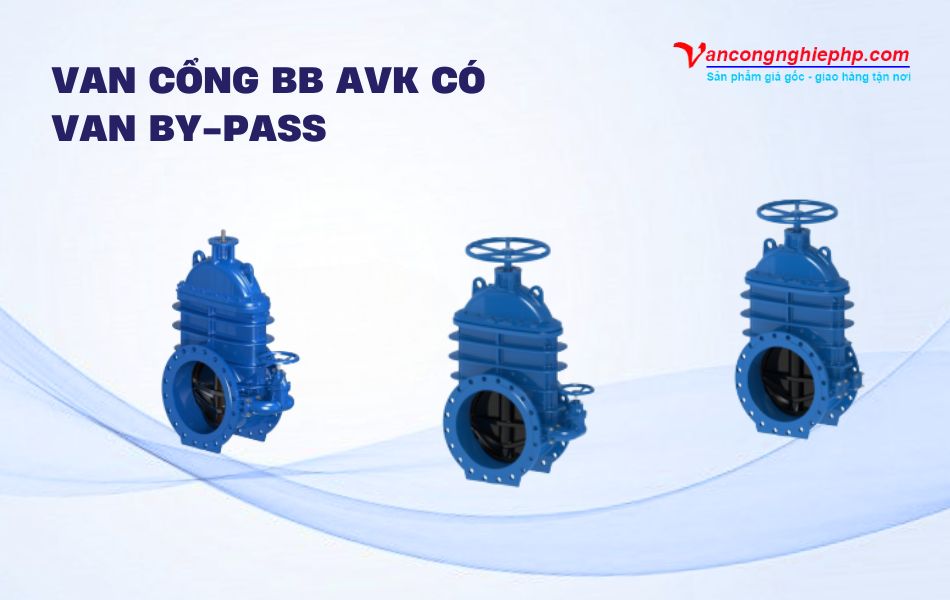

Van cổng BB AVK có van by-pass

Một số model van cổng AVK được thiết kế tích hợp thêm van by-pass trên thân van chính. Bộ phận này tạo một đường dẫn phụ giữa hai phía của van, hỗ trợ cân bằng áp suất trước khi mở van chính.

Thiết kế by-pass có thể hữu ích trên các tuyến ống kích thước lớn hoặc những vị trí có chênh lệch áp suất đáng kể. Tuy nhiên, không phải tất cả van cổng BB AVK đều có cấu hình này, do đó cần kiểm tra chính xác model và bản vẽ kỹ thuật trước khi lựa chọn.

Tiêu chuẩn và cấp áp lực của van cổng mặt bích AVK

Van cổng BB AVK có nhiều dòng sản phẩm được chế tạo theo các tiêu chuẩn khác nhau. Việc lựa chọn tiêu chuẩn cần căn cứ vào thiết kế đường ống, yêu cầu kỹ thuật của công trình và quy định đối với từng hệ thống.

Các tiêu chuẩn phổ biến

Một số tiêu chuẩn/chứng nhận có thể gặp trên các dòng van cổng mặt bích AVK gồm:

• BS: Được sử dụng trên một số dòng van thiết kế theo tiêu chuẩn Anh.
• ANSI: Áp dụng cho các model được chế tạo theo hệ tiêu chuẩn Mỹ.
• AWWA: Xuất hiện trên một số dòng van phục vụ hệ thống cấp nước.
• VDS: Một số model đáp ứng yêu cầu theo tiêu chuẩn/chứng nhận này.
• UL, FM: Một số model có chứng nhận UL/FM, thường được quan tâm khi lựa chọn van cho hệ thống PCCC theo yêu cầu của công trình.

Cần lưu ý rằng các tiêu chuẩn và chứng nhận trên không áp dụng cho toàn bộ dòng van cổng AVK. Người mua nên kiểm tra đúng mã sản phẩm, catalogue và hồ sơ kỹ thuật trước khi đưa vào dự án.

Các cấp áp lực PN10, PN16 và PN25

AVK có các dòng van cổng BB với cấp áp lực như PN10, PN16 và PN25 tùy model. Ký hiệu PN thể hiện cấp áp lực danh nghĩa của van theo tiêu chuẩn tương ứng.

Khi lựa chọn, không nên chỉ dựa vào kích thước DN mà cần đối chiếu áp lực làm việc thực tế của đường ống với cấp áp lực của van. Đối với các hệ thống có yêu cầu cao, cần kiểm tra thêm tiêu chuẩn chế tạo và điều kiện nhiệt độ, môi trường làm việc.

Thông số kỹ thuật van cổng BB AVK

Thông số của van cổng mặt bích AVK thay đổi theo từng dòng sản phẩm, kích thước và tiêu chuẩn. Một số thông tin thường được quan tâm gồm:

Bảng trên mang tính tổng quan cho dòng sản phẩm. Khi đặt mua một model cụ thể, cần xác nhận lại kích thước, cấp áp lực, tiêu chuẩn mặt bích, vật liệu và chứng nhận đi kèm của đúng sản phẩm.

Van cổng mặt bích AVK được sử dụng ở đâu?

Nhờ có nhiều lựa chọn về kích thước, vật liệu, tiêu chuẩn và phương thức vận hành, van cổng BB AVK được ứng dụng trong nhiều hệ thống đường ống, tiêu biểu như:

• Hệ thống cấp nước sạch và mạng lưới phân phối nước.
• Đường ống truyền tải nước có kích thước lớn.
• Nhà máy xử lý nước và trạm bơm.
• Hệ thống PCCC đối với các model đáp ứng tiêu chuẩn hoặc chứng nhận phù hợp.
• Các tuyến đường ống trong khu công nghiệp, nhà máy.
• Vị trí cần đóng/mở hoặc cô lập một đoạn đường ống để phục vụ vận hành, bảo trì.

Việc lựa chọn model cần dựa trên môi trường lưu chất, áp lực, kích thước đường ống và tiêu chuẩn mà hệ thống yêu cầu.

Kinh nghiệm lựa chọn van cổng BB AVK phù hợp

Để lựa chọn đúng van cổng mặt bích AVK, trước tiên cần xác định kích thước DN và tiêu chuẩn mặt bích của đường ống. Hai thông số này quyết định khả năng lắp đặt tương thích giữa van và hệ thống.

Tiếp theo, cần kiểm tra cấp áp lực PN10, PN16 hoặc PN25 tùy model. Van phải có cấp áp lực phù hợp với điều kiện làm việc thực tế, tránh lựa chọn chỉ dựa trên kích thước danh nghĩa.

Tiêu chuẩn chế tạo cũng là yếu tố cần quan tâm. Nếu công trình yêu cầu BS, ANSI, AWWA hoặc một tiêu chuẩn cụ thể, cần chọn đúng model đáp ứng tiêu chuẩn đó. Với hệ thống PCCC, nên kiểm tra riêng các yêu cầu về UL/FM hoặc chứng nhận được dự án quy định.

Về kết cấu, có thể lựa chọn ty nổi hoặc ty chìm dựa trên không gian lắp đặt và yêu cầu quan sát trạng thái van. Phương thức vận hành nắp chụp hoặc tay quay cũng cần được cân nhắc dựa trên vị trí thao tác.

Ngoài ra, cần kiểm tra vật liệu thân van và gioăng. Gang dẻo là lựa chọn phổ biến trên nhiều model, trong khi một số dòng sử dụng inox. Gioăng EPDM hoặc NBR cần được lựa chọn phù hợp với lưu chất và điều kiện làm việc.

Đặc biệt, nếu cần van có by-pass, cần xác định ngay từ đầu vì đây là cấu hình chỉ xuất hiện trên một số model AVK nhất định.

Cuối cùng, nên kiểm tra rõ xuất xứ cụ thể của sản phẩm. AVK là thương hiệu có nguồn gốc từ Đan Mạch, nhưng nhiều model lưu hành tại thị trường châu Á được sản xuất tại Malaysia. Do đó, thông tin trên catalogue, nhãn sản phẩm và hồ sơ đi kèm là căn cứ phù hợp để xác định nguồn gốc từng model.

Mua van cổng BB AVK chính hãng tại Van công nghiệp HP

Van công nghiệp HP cung cấp các dòng van công nghiệp, trong đó có van cổng BB AVK với nhiều lựa chọn về kích thước, cấp áp lực, vật liệu và phương thức vận hành. Tùy model, khách hàng có thể tham khảo van gang dẻo hoặc inox, ty nổi hoặc ty chìm, nắp chụp, tay quay và một số cấu hình có van by-pass.

Đội ngũ kỹ thuật hỗ trợ kiểm tra thông số theo đường ống, áp lực, tiêu chuẩn mặt bích và môi trường sử dụng. Với những công trình yêu cầu tiêu chuẩn hoặc chứng nhận cụ thể như BS, ANSI, AWWA, VDS, UL/FM, khách hàng có thể cung cấp yêu cầu kỹ thuật để được tư vấn model phù hợp.

Sản phẩm có nguồn gốc rõ ràng, hồ sơ CO/CQ theo từng model và hỗ trợ giao hàng trên toàn quốc. Liên hệ Van công nghiệp HP để được tư vấn và báo giá van cổng BB AVK theo nhu cầu sử dụng.
