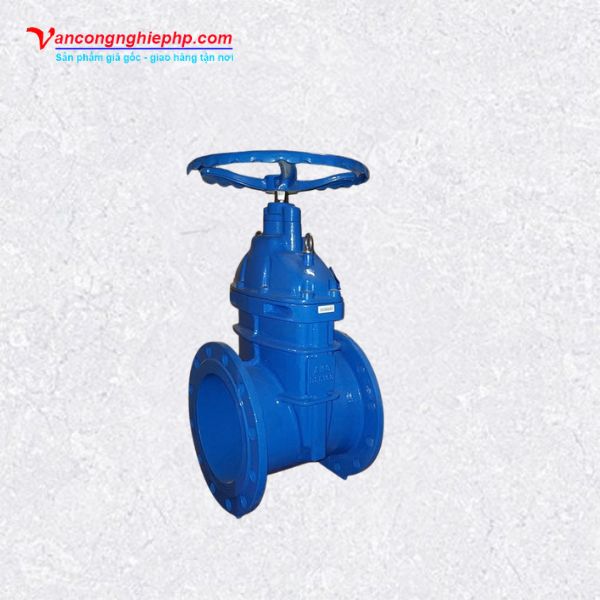

Van cổng BB AMG

Van cổng BB AMG là dòng van cổng ty chìm kết nối mặt bích của thương hiệu AMG Malaysia, được thiết kế chủ yếu cho các hệ thống đường ống cần đóng/mở và cô lập dòng chảy. Van sử dụng thân gang GGG50/GJS50, đĩa GGG50 phủ EPDM, trục X20Cr13/431 và gioăng EPDM/NBR. Sản phẩm có hai phương án vận hành là tay quay và nắp chụp, với nhiều kích thước và cấp áp suất tùy model.

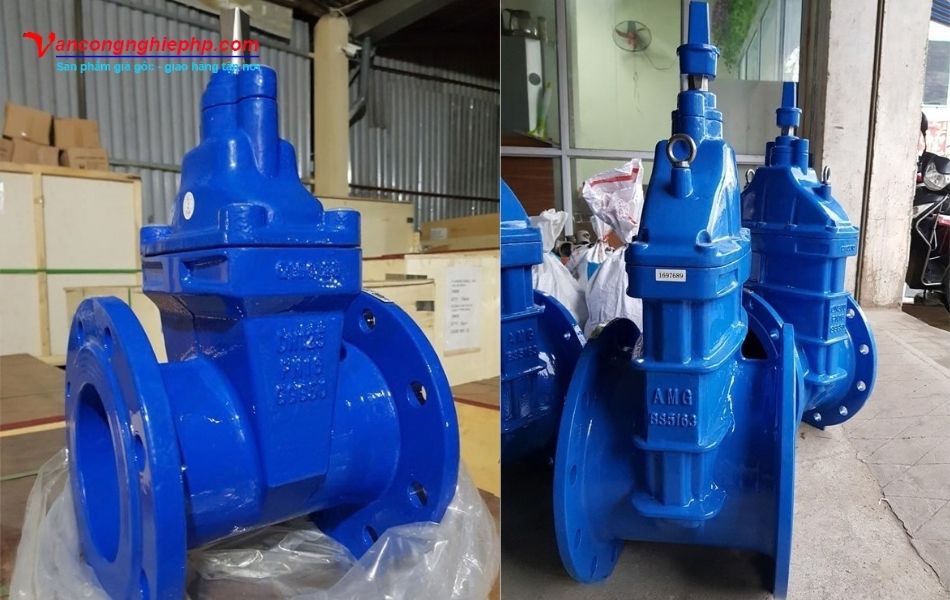

Giới thiệu về van cổng BB AMG

Van cổng BB AMG hay van cổng mặt bích AMG là dòng van cổng có hai đầu kết nối dạng mặt bích, sử dụng thiết kế ty chìm. Thương hiệu AMG đến từ Malaysia và dòng sản phẩm này tập trung vào cấu hình thân gang, phù hợp với các hệ thống đường ống yêu cầu một thiết bị đóng/mở chắc chắn, thuận tiện cho việc cô lập lưu chất.

Một số đặc điểm đáng chú ý của van cổng BB thương hiệu AMG:

• Van được thiết kế dạng ty chìm, phù hợp cho các hệ thống cần đóng/mở và cô lập dòng chảy.
• Thân van sử dụng gang GGG50/GJS50, trong khi đĩa van bằng GGG50 được phủ EPDM để hỗ trợ khả năng làm kín.
• Trục van được chế tạo từ X20Cr13/431, đảm bảo truyền chuyển động từ bộ phận vận hành đến đĩa van.
• Gioăng làm kín có hai lựa chọn EPDM hoặc NBR tùy theo từng model.
• Van sử dụng kết nối mặt bích, thuận tiện cho việc lắp đặt, tháo rời và bảo trì trên đường ống.
• Sản phẩm có hai phương án vận hành là tay quay và nắp chụp, đáp ứng các điều kiện lắp đặt khác nhau.
• Van có dải kích thước từ DN40 đến DN1000 tùy thuộc vào từng dòng sản phẩm.
• Các model có thể đáp ứng PN10, PN16, Class 125 hoặc Class 150 tùy cấu hình.
• Sản phẩm được thiết kế và kiểm tra theo các tiêu chuẩn như BS5163, EN1171, EN1074-2, EN1092-2 và EN12266.

Với cấu hình trên, van cổng AMG phù hợp để sử dụng cho chức năng đóng/mở và cô lập dòng chảy trên đường ống thay vì điều tiết lưu lượng liên tục.

Thông số kỹ thuật van cổng BB AMG

Các thông số có thể thay đổi theo từng model, kích thước và cấu hình cụ thể. Do đó, nên đối chiếu thông tin kỹ thuật của model trước khi đặt hàng.

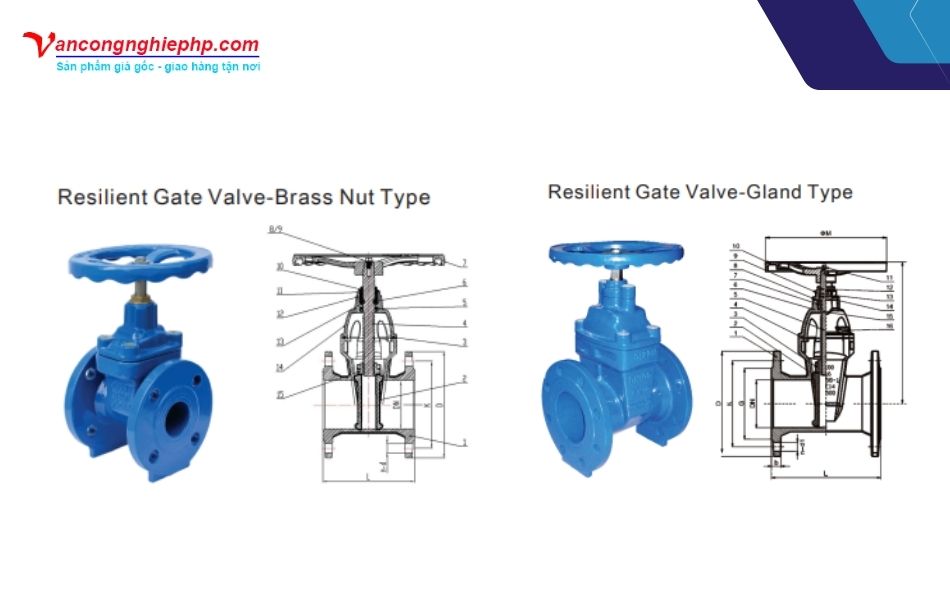

Cấu tạo van cổng ty chìm mặt bích AMG

Cấu tạo van cổng ty chìm mặt bích AMG gồm nhiều bộ phận phối hợp để thực hiện quá trình đóng/mở và đảm bảo khả năng làm kín. Các chi tiết chính gồm:

• Thân van: Sử dụng gang GGG50/GJS50, có hai đầu kết nối mặt bích với đường ống.
• Đĩa van: Vật liệu GGG50, bên ngoài phủ EPDM, đảm nhiệm chức năng đóng và ngăn dòng lưu chất khi van ở trạng thái đóng.
• Trục van: Sử dụng X20Cr13/431, truyền chuyển động từ bộ phận vận hành xuống đĩa van. Thiết kế ty chìm giúp trục không nhô cao lên khi thao tác.
• Gioăng làm kín: Sử dụng EPDM hoặc NBR tùy model, giúp hạn chế rò rỉ tại các vị trí làm kín.
• Bộ phận vận hành: Tùy model có thể là tay quay hoặc nắp chụp, giúp truyền lực xuống trục để đưa đĩa van lên hoặc xuống.

Kết cấu ty chìm giúp tổng thể van tương đối gọn theo chiều cao, phù hợp với những vị trí lắp đặt có yêu cầu nhất định về không gian phía trên van.

Van cổng BB AMG có những phương án vận hành nào?

Tùy model, van cổng BB AMG Malaysia có thể được lựa chọn với tay quay hoặc nắp chụp. Hai phương án này có cùng nguyên lý đóng/mở nhưng khác nhau ở cách thao tác và điều kiện bố trí trên đường ống.

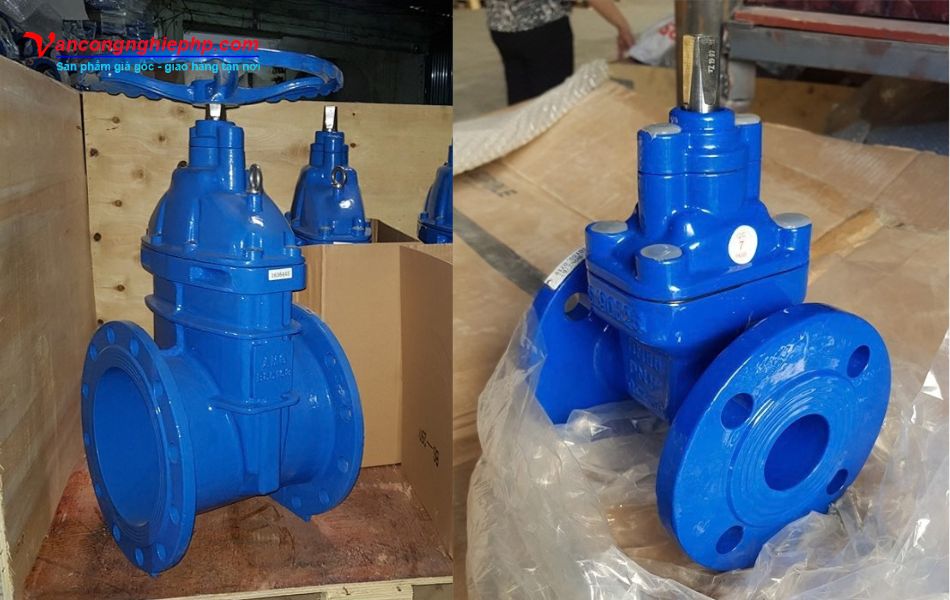

Van cổng BB AMG tay quay

Van cổng BB AMG tay quay là phương án phổ biến, người vận hành tác động trực tiếp lên tay quay để điều khiển trục và đĩa van. Trong nhóm này có hai dòng điển hình:

• Resilient Gate Valve – Brass Nut Type: DN40–DN300.
• Resilient Gate Valve – Gland Type: DN40–DN1000.

Các thông số chính của hai dòng tương đối tương đồng về vật liệu, tiêu chuẩn và cấp áp suất. Điểm khác biệt dễ nhận biết là phạm vi kích thước. Vì vậy, cần xác định DN đường ống và yêu cầu lắp đặt trước khi lựa chọn model.

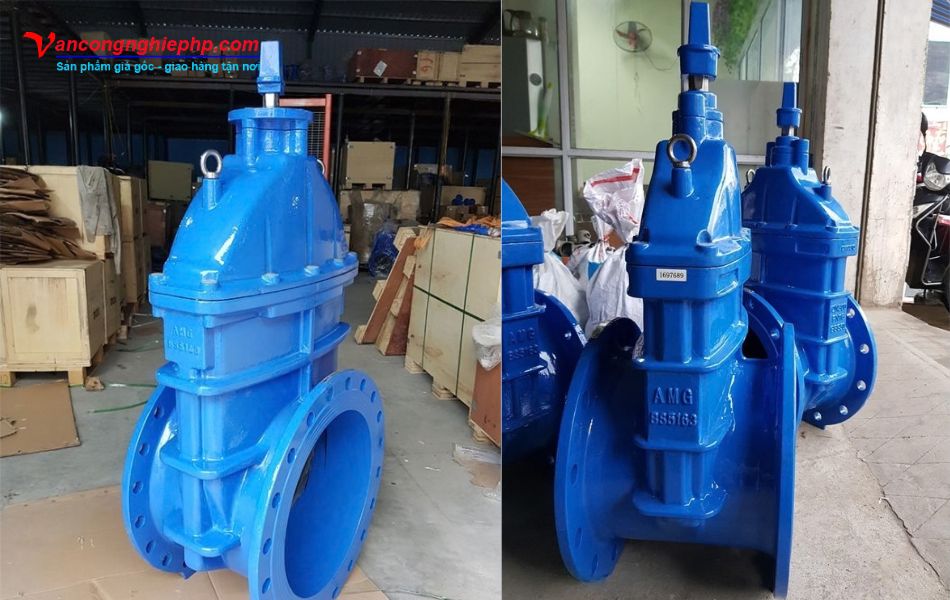

Van cổng BB AMG nắp chụp

Van cổng BB AMG nắp chụp cũng là dòng van cổng ty chìm, có cấu hình thông số tương tự Resilient Gate Valve – Gland Type. Thay vì sử dụng tay quay cố định, van sử dụng nắp chụp tại vị trí vận hành.

Thiết kế này phù hợp với những hệ thống cần phương án vận hành gọn hoặc các vị trí không muốn bố trí tay quay cố định phía trên van. Khi lựa chọn, cần kiểm tra phương án thao tác thực tế để đảm bảo thuận tiện trong quá trình sử dụng và bảo trì.

Van cổng ty chìm AMG được sử dụng ở đâu?

Nhờ thiết kế ty chìm, thân gang và kết nối mặt bích, van cổng mặt bích AMG có thể được sử dụng trong nhiều hệ thống đường ống cần đóng/mở hoặc cô lập dòng chảy, chẳng hạn:

• Hệ thống cấp nước: Đường ống truyền tải, phân phối và các tuyến ống kỹ thuật.
• Hệ thống PCCC: Sử dụng tại các vị trí cần đóng/mở và cô lập tuyến ống.
• Hệ thống xử lý nước: Phù hợp với các tuyến đường ống dẫn nước có điều kiện làm việc tương thích với vật liệu van.
• Công trình và hạ tầng kỹ thuật: Sử dụng trên các tuyến ống có kết nối mặt bích.
• Hệ thống công nghiệp: Có thể lựa chọn khi môi chất, nhiệt độ và áp suất làm việc phù hợp với vật liệu GGG50/GJS50, EPDM hoặc NBR.

Khi sử dụng, cần căn cứ vào môi chất thực tế và thông số làm việc của hệ thống để lựa chọn đúng model, đặc biệt là cấp áp suất và vật liệu gioăng.

Lưu ý khi lựa chọn và lắp đặt van cổng BB AMG

Trước khi lựa chọn van cổng mặt bích AMG, nên xác định chính xác kích thước đường ống, áp suất làm việc và tiêu chuẩn kết nối. Với các model có dải kích thước khác nhau, cần đối chiếu DN để chọn đúng sản phẩm.

Khi lắp đặt, cần kiểm tra Face to Face của van và khoảng cách thực tế giữa hai mặt bích đường ống. Hai mặt bích cần được căn chỉnh đồng tâm, tránh tạo lực lệch lên thân van. Gioăng cũng cần được đặt đúng vị trí và bulông siết đều để đảm bảo độ kín.

Đối với loại tay quay, cần bố trí đủ không gian để người vận hành thao tác thuận tiện. Với loại nắp chụp, cần đảm bảo có dụng cụ và không gian phù hợp để đóng/mở van khi cần.

Sau khi lắp đặt, nên kiểm tra khả năng đóng/mở, độ kín tại các vị trí kết nối và tình trạng hoạt động của van trước khi đưa hệ thống vào vận hành. Van cổng chủ yếu dùng để đóng/mở và cô lập dòng chảy, không nên sử dụng để điều tiết liên tục.

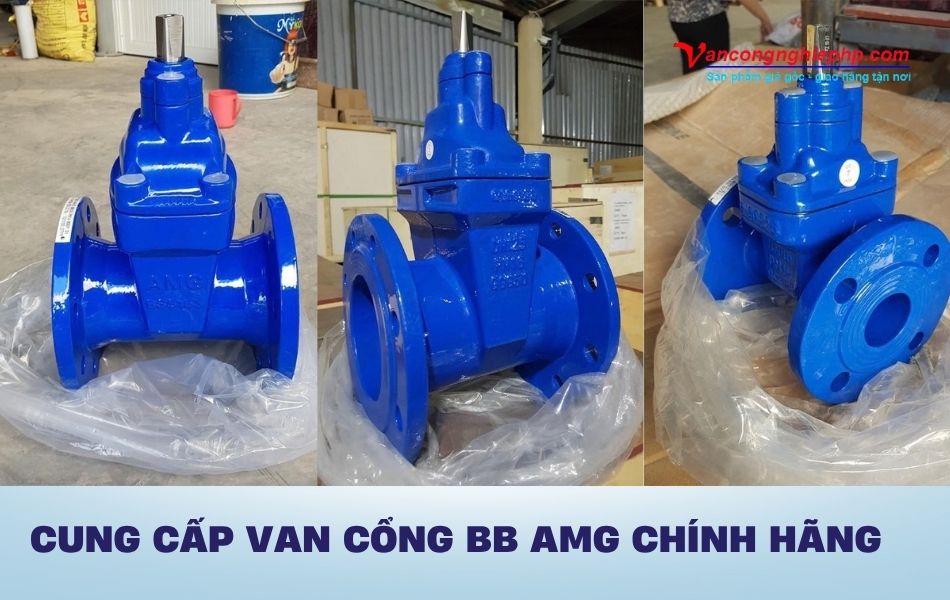

Tham khảo địa chỉ mua van cổng BB AMG Malaysia chính, giá tốt

Nếu bạn đang tìm van cổng BB AMG Malaysia cho hệ thống cấp nước, PCCC hoặc đường ống công nghiệp, Van công nghiệp HP cung cấp các dòng van cổng AMG ty chìm với nhiều kích thước và phương án vận hành.

Các lựa chọn gồm van cổng AMG tay quay và van cổng AMG nắp chụp, đáp ứng nhu cầu lắp đặt khác nhau. Sản phẩm có thông tin kỹ thuật rõ ràng, hỗ trợ lựa chọn theo DN, cấp áp suất, tiêu chuẩn mặt bích và điều kiện sử dụng.

Khi mua van cổng BB thương hiệu AMG tại Van công nghiệp HP, khách hàng được hỗ trợ:

• Sản phẩm nguồn gốc rõ ràng, hỗ trợ CO/CQ theo từng sản phẩm.
• Nhiều lựa chọn kích thước và cấp áp suất tùy model.
• Tư vấn kỹ thuật, hỗ trợ lựa chọn đúng loại van cho hệ thống.
• Giá cạnh tranh, hỗ trợ đơn hàng số lượng lớn.
• Giao hàng toàn quốc.

Liên hệ ngay hotline Van công nghiệp HP để được tư vấn và báo giá van cổng ty chìm mặt bích AMG phù hợp với nhu cầu sử dụng.
