Nhập khẩu và phân phối trực tiếp van cầu hơi Ravis – Thương hiệu của Thổ Nhĩ Kì, các model R-GB, R-GD, R-GG, R-TF,… kết nối mặt bích, vật liệu gang, thép, inox, đầy đủ kích cỡ, giá cạnh tranh nhất
Giới thiệu van cầu Ravis
Van cầu hơi Ravis ankana là một thương hiệu van công nghiệp nổi tiếng của Thổ Nhĩ Kì kế thừa nền công nghiệp Đức sau thế chiến thứ 2, có nhiều sản phẩm đạt chuẩn DIN EN 13700:2003.Van cầu hơi Ravis là sản phẩm van cầu hơi thương hiệu Ravis – Thổ Nhĩ Kì, sản xuất tại Đài Loan do chúng tôi nhập khẩu trực tiếp và phân phối độc quyền tại Việt Nam.
Công dụng: Đóng mở, điều tiết lưu lượng dòng hơi trong hệ thống lò hơi, hơi nóng.
Ưu điểm:
- Vận hành nhẹ nhàng, hạn chế bị kẹt
- Kết nối dễ dàng, thuận tiện thay thế bằng mặt bích
- Vật liệu cao cấp, chống chịu được nhiệt độ cao lên tới 425 độ C, áp lực PN40
- Đa dạng kích cỡ, đầy đủ vật liệu
- Sản phẩm cam kết chính hãng, đầy đủ giấy tờ chứng minh nguồn gốc, xuất xứ, chất lượng sản phẩm
- Cơ chế bảo hành linh hoạt 1 năm theo cơ chế 1 đổi 1, thanh toán linh động.
Thông số kĩ thuật van cầu Ravis – Thổ Nhĩ Kì
- Vật liệu thân & nắp van: van cầu Gang tiêu chuẩn GS-C25/1.0619, thép
- Vật liệu đệm – Đĩa van: gang phủ thép không gỉ 13Cr(13% Crom)
- Vật liệu ty van: Thép đặc X20Cr13
- Kích cỡ có sẵn: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
- Kết nối: Mặt bích tiêu chuẩn DIN PN16
- Áp suất làm việc có sẵn: MAX 1.6 MPa – Đối với van thép là 2.5 MPa.
- Nhiệt độ làm việc: MAX 220 – 425°C
- Thương hiệu: Thổ Nhĩ Kỳ
- Xuất xứ: Đài Loan
- Bảo hành: 12 tháng.
- Giấy tờ: Đầy đủ CO, CQ, PKL
Liên hệ ngay chúng tôi để nhận được báo giá tốt nhất về sản phẩm này. Tại kho chúng tôi luôn có sẵn các size van với số lượng lớn. Thời gian đặt hàng van cầu inox chỉ 40 – 45 ngày.
Đặc điểm nổi bật van cầu hơi Ravis
- Van cầu Ravis có vật liệu cấu tạo chuẩn, thân giầy, trọng lượng nặng
- Vận hành đơn giản, đóng mở nhẹ, dễ lắp đặt bằng mặt bích tiêu chuẩn DIN EN 1092-1:2002
- Chịu áp lực và nhiệt độ tốt: PN16 đối với van gang và PN25 đối với van thép. Nhiệt độ làm việc của van gang lên tới 220 độ và 425 độ với van thép.
- Là hãng van chuyên về sản xuất các dòng van công nghiệp ngành hơi có lịch sử lâu đời và không ngừng phát triển
- Nhà máy đặt tại Đài Loan, được Tuấn Hưng Phát nhập khẩu trực tiếp nên giá thành được tối ưu, độ cạnh tranh cao
- Thời gian bảo hành lên tới 2 năm cũng là sự khẳng định của hãng về chất lượng sản phẩm.
Cấu tạo và nguyên lý hoạt động van cầu Ravis
Sau đây là cấu tạo và nguyên lý hoạt động của van cầu hơi Ravis
Cấu tạo
Cấu tạo van cầu ravis bao gồm:
- Thân van: được làm bằng vật liệu gang, bên ngoài được sơn phủ lớp sơn bảo màu xanh, chống rỉ và có khả năng chịu nhiệt độ cao. Thân van được đúc liền mặt cùng hai mặt bích tiêu chuẩn DIN PN16 hoặc PN25 để kết nối với đường ống. Thân van tạo hình cơ bản và bảo vệ các chi tiết bên trong của van.
- Trục van: Trục van là thanh kim loại hình trụ tròn bằng thép chất lượng cao, chịu lực và chống rỉ tốt. Một đầu gắn vào đĩa van, đầu còn lại được gắn vào bộ phận tay quay để truyền chuyển động.
- Đĩa van: Là bộ phận đóng mở để điều tiết lưu chất. Đĩa van chữ ngã gang hơi nóng cũng được chế tạo bằng gang, nhưng bề mặt được sơn phủ lớp thép không rỉ để chống ăn mòn, rỉ sét và tăng tuổi thọ hoạt động của đĩa van. Đĩa kết nối với trục van và chuyển động tịnh tiến lên xuống theo chuyển động của trục van.
- Nắp van: Nắp van là phần trên của thân van, cùng chất liệu với thân van, được gắn với thân van thông qua hệ thống bu lông và gioăng làm kín. Do đó, nắp van không chỉ có chức năng bảo vệ mà còn có thể tháo rời để kiểm tra và bảo dưỡng các chi tiết bên trong thân van.
- Gioăng làm kín (Gasket): Là bộ phận làm kín nằm ở cổ van, nắp van và thân van. Có tác dụng chống lưu chất chảy ngược và chống rò rỉ lưu chất. Gioăng làm kín của van cầu gang Ravis được sử dụng là gioăng Amiang với khả năng chịu nhiệt độ cao. Phần van thép gioăng làm kín bellow inox 316 giúp chịu nhiệt độ và áp lực tốt hơn.
- Bộ phận tay quay: Bộ phận truyền động của van cầu Ravis được sử dụng là tay quay vô lăng được làm bằng gang, với khả năng vận hành nhẹ nhàng để đóng mở đĩa van.
Tóm lại, Cấu tạo chung của van cầu gang hơi nóng Ravis bao gồm các bộ phận sau: Thân van, Đĩa van, Trục van, Gioăng làm kín, Nắp van, và Tay quay với vật liệu cấu tạo chất lượng cao, giúp van hoạt động êm ái với hiệu suất và tuổi thọ cao nhất.
Nguyên lý hoạt động
Van cầu hơi Ravis Đài Loan có nguyên lý hoạt động dễ dàng. Để vận hành van được nhẹ nhàng nhất, Quý khách hàng cần lắp chắc chắn trên đường ống để tạo điểm tựa cho việc vận hành.
Khi tay quay vô lăng được quay cùng chiều kim đồng hồ, trục van sẽ chuyển động xoay tác động xuống đĩa van giúp đĩa van di chuyển xuống đóng van lại. Và ngược chiều kim đồng hồ thì van sẽ mở ra. Hoạt động nhờ ren trên trục van nối với cổ van và bạc trục, trục van cũng chuyển động tịnh tiến theo hướng lên xuống để nâng đĩa van lên hoặc hạ xuống theo phương thẳng đứng.
Khi quay mở van hết cỡ, đĩa van sẽ nâng lên trên nắp van hoàn toàn khiến thân van được mở hết cỡ. Vị trí của đĩa van quyết định mức độ điều tiết lưu lượng đi qua van. Nếu đĩa van ở vị trí điều tiết, lưu lượng sẽ được điều chỉnh theo góc mở của đĩa van. Tuy nhiên, do cấu tạo chung của các dòng van cầu, việc mở hoàn toàn đĩa van cầu hơi nóng Ravis sẽ dẫn đến một phần thất thoát lưu lượng và không thể đạt mức lưu lượng tối đa như các dòng van cổng.
So với các dòng van khác hiện nay, van cầu hơi nóng gang Ravis có khả năng điều tiết lưu lượng vượt trội và chính xác hơn. Cùng với đó là khả năng vận hành êm ái trong thời gian dài.
Van cầu hơi Ravis đang có sẵn loại nào tại Tuấn Hưng Phát?

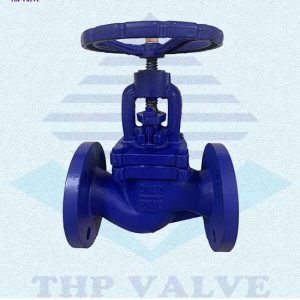

Van cầu hơi gang Ravis – RGG DIN Globe valve GG25
Thân van được đúc nguyên khối bằng công nghệ tiên tiến khiến bề mặt phẳng và mịn hơn. Gang GG25(DN15-65)/QT450(≥DN80)giúp van chịu được nhiệt độ hơi, nước lên tới 200 độ C. Thiết kế mặt bích tiêu chuẩn DIN PN16 phù hợp với nhiều tiêu chuẩn kết nối trong đường ống.
Thông số kỹ thuật:
1.Medium: steam, oil, petrol. Max temp.200℃
2.Chemical medium Max temp.100℃
3.Design standard: DIN3202-F1
Van cầu hơi thép Ravis: R-GD DIN Globe valve
Thân van được đúc nguyên khối bằng công nghệ mới tiên tiến hơn, đảm bảo bề mặt mịn hơn và chất lượng đáng tin cậy hơn. Kết cấu gioăng đệm phí sau, khi ở trạng thái mở hoàn toàn nó sẽ tạo thành một lớp bổ sung với trục van nhằm chống rung. Lớp phủ đĩa van có thể đảm bảo độ kín trong điều kiện làm việc khắc nghiệt ở nhiệt độ và áp lực cao. Tay quay tiện lợi hơn với khả năng làm việc dễ dàng và tăng tuổi thọ hơn cho nó.
Kết nối chắc chắn bằng mặt bích kết hợp với cơ cấu làm việc của van khiến nó có thể làm việc trong điều kiện áp lực PN16, PN25, PN40.
Thông số kỹ thuật:
Technical specifications
Design standard: DIN EN 13709:2003
Face to face dimension: DIN EN558-1:1995
Flanged ends: DIN EN 1092-1:2002
Welded ends: DIN EN 12627
Test&inspection: DIN EN 12266:2003
Ứng dụng van cầu Ravis trong công nghiệp
Van cầu là là dòng van chuyên sử dụng để đóng ngắt, điều tiết lưu lượng trong công nghiệp. Van có cấu tạo đơn giản, lắp đặt và sử dụng dễ dàng nên được ứng dụng trong nhiều hệ thống như:
- Van cầu chữ ngã Ravis sử dụng trong đường nước, đường hơi của các hệ thống lò hơi, nồi hơi công nghiệp.
- Van sử dụng trong những hệ thống cần có khả năng chịu áp lực và nhiệt độ cao.
- Sử dụng trong các hệ thống dẫn dầu, dẫn nhiên liệu
- Cung cấp hơi nóng chạy tuabin
- Hệ thống cấp nước, xử lý nước
- Sử dụng trong dây truyền sản xuất của các nhà máy như: mía đường, luyện kim, xi măng, thức ăn chăn nuôi…
- Sử dụng trong các hệ thống hóa chất.
Thực tế về dòng globe valve nói chung vẫn chuyên nhất cho các hệ thống lò hơi, hơi nóng. Tuy nhiên nó cũng là dòng van khóa nước, van khóa dầu sử dụng rất hiệu quả. Bởi vậy, tính đa dụng của dòng van cầu luôn được đánh giá rất cao.
Hiện, van cầu chữ ngã mặt bích Ravis đang được nhập dải áp lên tới PN25, nhiệt độ lên tới 425 độ C. Vì thế, có thể đáp ứng hầu hết các yêu cầu về dự án lò hơi trong nước ta.
Tổng kết về van cầu hơi Ravis
Van cầu hơi Ravis là một sản phẩm chất lượng cao của thương hiệu Ravis ankana – Thổ Nhĩ Kỳ, được sản xuất tại nhà máy Đà Loan. Hiện nay công ty TNHH TM Tuấn Hưng Phát là đại diện phân phối độc quyền thương hiệu van Ravis tại Việt Nam. Van được bảo hành 24 tháng và có sẵn số lượng lớn full size, sẵn sàng lắp đặt cho các dự án lớn nhỏ trên toàn quốc.
Van cầu hơi Ravis là một loại van chuyên dụng để đóng ngắt và điều tiết lưu lượng của chất lỏng hoặc khí, hơi nóng trong các hệ thống ống dẫn nhiệt, đặc biệt là trong các hệ thống cấp nước nóng, hơi nóng trong các nhà máy điện, các hệ thống sưởi ấm và các hệ thống lò hơi.
Với cấu tạo đơn giản, van cầu hơi Ravis có khả năng điều tiết lưu lượng của chất lỏng hoặc khí vượt trội hơn so với các loại van khác hiện nay. Nó được vận hành bằng tay quay vô lăng, với chuyển động xoay và tịnh tiến để điều chỉnh vị trí đĩa van, từ đó điều tiết lưu lượng của chất lỏng hoặc khí trong ống dẫn.
Van cầu hơi Ravis có 2 loại được làm từ gang và thép, vật liệu có tính năng chịu nhiệt cao, chịu được áp lực và độ bền cao, giúp cho van có thể hoạt động ổn định trong các điều kiện khắc nghiệt.
Tóm lại, van cầu hơi Ravis là một sản phẩm chất lượng, có khả năng điều tiết lưu lượng chất lỏng hoặc khí vượt trội và được sử dụng trong nhiều ứng dụng khác nhau, đặc biệt là trong các hệ thống cấp nước nóng trong các nhà máy điện, các hệ thống sưởi ấm và các hệ thống lò hơi.
