Van bướm mặt bích

Chuyên phân phối van bướm hai mặt bích nhập khẩu trực tiếp Hàn Quốc, Malaysia, Trung Quốc với đầy đủ, giấy tờ, CO, CQ. Cam kết chất lượng, bảo hành 12 tháng, giá tốt nhất.

Van bướm mặt bích là loại dùng để đóng mở hoặc điều tiết dòng chảy bằng thao tác vận hành tay quay qua hộp số hoặc bằng phương pháp tay gạt. Van được thiết kế hai mặt bích có tiêu chuẩn như JIS, BS, ANSI, DIN giúp dễ dàng kết nối với đường ống hơn.

Tên thường gọi:

– Van bướm hai mặt bích

– Van bướm kết nối mặt bích

– Van bướm lắp bích

– Van bướm mặt bích

– Van cánh bướm mặt bích

Van bướm hai mặt bích nhập khẩu trực tiếp Hàn Quốc, Đài Loan, China | Chất lượng cao – Uy tín – Giá tốt

Tìm hiều về van bướm mặt bích

Để hiểu rõ về van bướm mặt bích, chúng ta cần hiểu van bướm là gì?

Van bướm là van sử dụng trong hệ thống đường ống để đóng, mở dòng chảy hoặc dùng để điều tiết dòng chảy thông qua việc điều khiển cánh bướm xoay theo các góc độ khác nhau. Cánh van dạng đĩa được gắn cố định vào ti van ép chặt vào vòng đệm cao su được đúc sẵn trong thân van.

Van bướm mặt bích (Flanged butterfly valve) chính là loại van bướm nhưng được thiết kế hai mặt bích kèm theo và gắn liền trên thân của van bướm. Ngoài ra, còn có các kiểu nối thông dụng khác như Lug, Wafer.

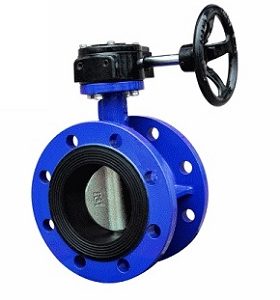

Van bướm 2 mặt bích thân gang, cánh inox, điều khiển tay quay

Ưu điểm của van bướm hai mặt bích:

• Van bướm hai mặt bích có độ dày chắc chắn cao, áp lực làm việc tối đa của van bướm này cao hơn các loại van bướm bình thường
• Độ chắc chắn khi lắp đặt cao
• Độ chính xác khi lắp đặt cao
• Van bướm mặt bích được gia cố thêm vần lắp ghép nên việc lắp đặt trở nên dễ dàng hơn.
• Giá thành rẻ, thiết kế gọn gàng, ít tốn diện tích khi lắp đặt

 Hình ảnh van cánh bướm mặt bích

Cấu tạo van bướm mặt bích tay quay

Van bướm mặt bích được cấu tạo bởi 5 bộ phận chính đó là: thân van, cánh van, trục van, bộ phận truyền động và bộ phận làm kín. Trong đó:

– Thân van bướm: được đúc bằng gang cầu, bên ngoài được phủ một lớp sơn epoxy để bảo vệ thân van bởi các yếu tố tác động từ bên ngoài như bụi bẩn, độ ẩm… giữ cho van không bị rỉ sét, oxy hóa.

Thân van bướm được kết nối với đường ống 2 cửa của van theo kiểu hau mặt bích gắn cố định. tiêu chuẩn mặt bích JIS, BS, ANSI, DIN

– Cánh van: dạng đĩa tròn, sản xuất từ inox 304, 316 (CF8 – CF8M), thích hợp với nhiều loại môi trường, từ nước sạch, nước thải đến hóa chất

– Trục van bướm:là bộ phận truyền động  từ bộ phận tay quay xuống cánh van, sản xuất từ chất liệu CF8, gồm 2 phần trên và dưới gắn cố định vào lá van đối xứng nhau theo chiều thẳng đứng.

– Bộ phận truyền động: hộp số tay quay, tay gạt, sản thuất từ thép không rỉ, gắn cố định vào thân trên của van băng đai ốc và bulon, gắn tay quay dạng vô lăng giúp van vận hành nhẹ nhàng.

– Bộ phận làm kín (goăng đệm): được đúc liền vào bên trong thân van, bằng chát liệu EPDM, an toàn với nguồn nước sạch

Nguyên lý hoạt động van bướm hai mặt bích

Van bướm mặt bích cũng hoạt động giống như các loại van bướm khác, chỉ khác nhau cơ bản về cấu tạo bên ngoài. Van hoạt động theo nguyên tắc : tay quay – trục van- cánh van. Nghĩa là: khi vận hành tay quay hoặc tay gạt qua trái qua phải, sẽ tác động đến trục van mà trục van lại gắn liền với cánh van, vì vậy khiến cánh van di chuyển đóng – mở đường ống.

Khi cánh van ở vị trí 0 độ (vuông góc với chiều dòng chảy) đó là lúc van ở vị trí đóng hoàn toàn. Còn khi cánh van bướm ở vị trí song song với chiều dòng chảy (90 độ) là lúc van ở trạng thái mở hoàn toàn. Chúng ta có thể điều khiển cánh van di chuyển trong góc từ 0 – 90 độ để điều tiết lưu lượng dòng chảy đi qua van.

Thông số kĩ thuật van bướm lắp bích

– Kích thước van: DN 50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600 – Vật liệu chế tạo: gang GC200 – Cánh van – Trục van: inox 304, – Gioăng: EPDM – Áp lực: 0 – 16kgf/cm2 – Nhiệt độ: 0 ~ 150 độ C – Môi trường sử dụng: nước, nước thải, khí nén, xăng, dầu… – Kiểu lắp: mặt bích – Tiêu chuẩn: JIS – BS – DIN – ANSI – Xuất xứ: Đài Loan, Hàn Quốc, Malayxia, Trung Quốc – Giấy tờ: hóa đơn –  COCQ đầy đủ. – Bảo hành : 12 tháng

Catalog van bướm mặt bích

Lưu ý khi lắp đặt van bướm mặt bích

– Mở lá van ở góc mở khoảng 1/4 trước khi lắp đặt để tránh bị biến dạng vòng đệm cao su khi siết quá chặt, có thể gây kẹt lá van hoặc rò rỉ nước.

– Van có thể lắp chiều nằm ngang hoặc thẳng đứng tùy mục đích sử dụng

– Kiểm tra kích thước và thông số giữa mặt bích van và mặt bích đường ống phải trùng khớp nhau.

– Có thể dùng miếng đệm giữa hai mặt bích để tăng độ làm kín.

Van bướm hai mặt bích điều khiển bằng tay quay

Van bướm mặt bích điều khiển tự động

Van bướm hai mặt bích điều khiển khí nén

Đây là dạng van bướm hai mặt bích được kết nối với một động cơ khí nén, sử dụng áp lực khí nén để điều khiển van bướm đóng mở hoặc điều tiết lưu lượng dòng chảy đi qua van.

Van bướm mặt bích khí nén

* Thân van bướm:

• Kích cỡ van: DN 50 (2″)- DN600 (24″)
• Chất liệu chế tạo: Thân van: Gang, inox, thép
• Trục và cánh van: inox SUS316, SUS304
• Bộ phận là kín: EPDM, PTFE
• Kiểu kết nối: hai mặt bích
• Tiêu chuẩn mặc bích: JIS10K, JIS20K, BS, DIN,PN16
• Nhiệt độ làm việc: 0 ~ 220 độ C, tùy chất liệu
• Áp làm việc: PN16, PN25

* Bộ điều khiển khí nén:

• Hãng sản xuất: Kosaplus –  Hàn Quốc, Haitima – Đài Loan
• Chất liệu thân: Hợp kim nhôm
• Piston: gang
• Áp xuất khí nén cần cấp: 3 – 8 bar
• Kiểu tác động: tác động đơn hoặc tác động kép
• Kiểu đóng mở: ON/OFF, tuyến tính
• Tiêu chuẩn IP67
• Thời gian đóng mở cho 1 chu trình: 1 – 3 giây
• Xuất xứ: Hàn Quốc, Đài Loan
• Giấy tờ: đầy đủ CO, CQ

>>> Có thể bạn quan tâm:

• Van bướm thép
• Van bướm mặt bích Wonil Hàn Quốc

Van bướm mặt bích điều khiển bằng điện

Van bướm mặt bích điều khiển điện là van bướm được kết nối với một động cơ điện, khi cấp nguồn cho động cơ, động cơ hoạt động điều khiển trạng thái đóng mở van, van cũng có thể điều tiết lưu lượng khi điều khiển bằng động cơ điện.

Hình ảnh van bướm mặt bích điều khiển bằng điện

• Kích cỡ van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800
• Hãng sản xuất: Kosaplus –  Hàn Quốc, Haitima – Đài Loan
• Tiêu chuẩn IP67
• Điện áp điều khiển: 24VDC, 220VAC, 110V, 380V
• Kiểu đóng mở: ON/OFF, tuyến tính
• Chất liệu chế tạo: Thân van: Gang, inox, thép
• Bộ phận là kín: EPDM, PTFE
• Trục và cánh van: inox SUS316, SUS304
• Nhiệt độ làm việc: 0 ~ 220 độ C, tùy chất liệu
• Kiểu kết nối: hai mặt bích
• Tiêu chuẩn mặc bích: JIS10K, JIS20K, BS, DIN,PN16
• Áp làm việc: PN16, PN25
• Giấy tờ: đầy đủ COCQ
• Thời gian bảo hành: 12 tháng

Báo giá van bướm mặt bích

Hiện nay, công ty Tuấn Hưng Phát đang là đơn vị phân phối van bướm lắp mặt bích nhập khẩu chính hãng Hàn Quốc, Đài Loan, Malayxia, Trung Quốc… Sản phẩm cam kết chính hãng, chất lượng với đầy đủ giấy tờ chứng từ COCQ. Chúng tôi luôn có sẵn van bướm mặt bích số lượng lớn với đầy đủ kích cỡ, sẵn sàng giao hàng tận nơi theo yêu cầu.

Hãy liên hệ ngay Hotline: 0865.972.968 và Email: duc@tuanhungphat.vn để được tư vấn thêm chi tiết và nhận báo giá van bướm mặt bích tốt nhất !
