Van bướm điều khiển bằng khí nén Haitima trong nhiều năm qua đã được người dùng sử dụng đánh giá cao về chất lượng sản phẩm cũng như độ bền của nó. Với đa dạng tùy chọn có thể lắp đặt cho nhiều môi trường khác nhau, phù hợp với mọi kích cỡ đường ống, van đã là tên gọi quen thuộc trong ngành van công nghiệp tự động hóa.
Giới thiệu về van bướm điều khiển khí nén Hatima – Đài Loan
Chào bạn, bạn đã sử dụng van bướm điều khiển khí nén bao giờ chưa? Nếu đã có duyên lướt qua đây và gặp tôi, hãy nán lại 1 chút để tìm hiểu về dòng van bướm khí nén phân khúc xuất xứ Đài Loan với thương hiệu Haitima của chúng tôi nhé!
Van bướm điều khiển khí nén Haitima Đài Loan là sản phẩm được nhập khẩu trực tiếp và phân phối độc quyền bởi công ty Tuấn Hưng Phát. Đây là phân khúc van có chất lượng tốt, giá thành tầm trung nên được rất nhiều đơn vị sử dụng
Là sản phẩm van bướm được điều khiển tự động nhờ bộ điều khiển khí nén. Đầu khí nén được vận hành nhờ vào cơ chế hoạt động tác động khí nén. Qua đó, chúng sẽ tạo ra động lực để điều khiển van. Thiết bị này sử dụng nguồn khí nén có áp lực khoảng 3-8bar để thực hiện việc đóng mở van. Van bướm điều khiển bằng khí nén Haitima có đầu khí nén mang thương hiệu Haitima do đơn vị nhập khẩu trực tiếp từ đơn vị đối tác, và thân là van bướm.
Đây cũng được xem là một trong số những sản phẩm được sử dụng phổ biến tại các hệ thống như: Khí, hơi nóng, nước, nước thải, xăng, dầu,… tại các nhà máy sản xuất dược phẩm, thực phẩm, đồ uống, hệ thống xử lý nước sinh hoạt, nước thải,…

Thông số kỹ thuật
- Kích cỡ: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500″
- Vật liệu: gang, inox 304, inox 316, nhựa PVC
- Vật liệu lớp lót: EPDM, PTFE
- Dạng kết nối: Wafer, mặt bích
- Áp lực: PN16, PN25
- Nhiệt độ: 0~ 180 độ C
- Điều khiển khí nén áp suất 2 – 8 bar
- Điều khiển khí nén tác động đơn, tác động kép, tuyến tính
- Tiêu chuẩn bảo vệ: IP67
- Xuất xứ: Haitima – Đài Loan
- Model: HTD032, HTD052, HTD063, HTD092, HTD105, HTD125, HTD140, HTD160…
- Thời gian bảo hành: 12 tháng,
- Giấy tờ: Đầy đủ CO, CQ
Ưu điểm nổi bật
- Đóng mở nhanh chóng bằng khí nén nên có độ chính xác, độ an toàn cao
- Cấu tạo đơn giản, dễ dàng lắp đặt và sử dụng, tiết kiệm không gian khi sử dụng
- Độ bền cao, ít hỏng hóc vặt, sử dụng ổn định
- Có khả năng chịu đựng áp lực, nhiệt độ làm việc tốt, sử dụng được trong nhiều điều khiện làm việc khắc nghiệt
- Lắp đặt cho đa số môi trường sử dụng
- Sản phẩm thường có sẵn, luôn sẵn sàng phục vụ mọi công trình
- Giá thành tốt, đầy đủ chứng chỉ CO, CQ, PKL,…
Cấu tạo và cơ chế vận hành của van bướm điều khiển khí nén Haitima
Cấu tạo van bướm khí nén Haitima
Van bướm cơ
Với phần van bướm cơ thường được đúc nguyên khối với nhiều khuôn khác nhau. Chất liệu tạo nên thân van cũng rất đa dạng. Phần khung ngoài được đúc với độ dày mà van có khả năng chịu được nhiệt độ, áo suất. Áp suất và nhiệt độ càng cao thì độ dày càng lớn. Trên thân van còn có các bộ phận khác như:
- Đĩa van: Chúng còn được biết đến với tên gọi khác là: cánh bướm, cánh van. Đây là bộ phận dùng để ngăn chặn hoặc cho phép dòng môi chất đi qua van. Đĩa van thường được làm từ chất liệu inox 304 để gia tăng độ bền và khả năng chịu lực khi vận hành. Độ dày của chúng cũng dựa vào mức áp suất và ở giữa được làm rỗng 1 đường thẳng nhằm kết nối trực tiếp với trục điều khiển.
- Trục van: Bộ phận này dùng để kết nối đĩa van với bộ điều khiển điện để thực hiện việc đóng mở van.
- Gioăng làm kín: Chúng được làm từ chất liệu PTFE, EPDM hoặc các loại vật liệu đặc biệt. Chức năng chính giúp van đóng chắt hơn và ngăn không cho lưu chất rò rỉ ra ngoài.

Bộ điều khiển khí nén
Bộ điều khiển khí nén hiện đang được thiết kế với phần vỏ từ hợp kim nhôm cao. Các sản phẩm này đều đạt tiêu chuẩn chống nước, chống bụi IP65, IP67, IP68 với khả năng chống ẩm tuyệt vời. Bên trong đầu nén có thêm các bộ phận như: piston, xy lanh, hệ thống bánh răng. Các bộ phận này khi được truyền khí nén sẽ tác động lên trục van để đóng mở dễ dàng.
Đầu khí nén hiện đang có 2 kiểu hoạt động là: tác động đơn và tác động kép. Trong đó, tác động đơn sẽ được tích hợp thêm lò xo bên trong. Từ đó, khiến quá trình đóng mở trở nên tiện lợi hơn nhờ vào lực đàn hồi của lò xo. Còn đầu khí nén tác động kép vận hành dựa hoàn toàn vào khí nén để đóng mở van.
Ngoài ra, đầu khí nén còn có 2 lỗ. Trong đó: 1 lỗ cấp khí và 1 lỗ xả khí được dùng để kết nối nhanh với các ống nối, van điện từ, bộ tuyến tính,.. Bộ điều khiển khí nén cũng trang bị thêm bộ limit swith box, bộ lọc khí và những thiết bị đi kèm khác.
Nguyên lý hoạt động của van bướm điều khiển bằng khí nén Haitima

Về cơ chế vận hành của van khá đơn giản. Chúng ta chỉ cần cấp khí nén vào bên trong. Lập tức piston sẽ bị nén lại sang 2 bên khiến trục van xoay thông qua các hệ thống bánh răng. Từ đó, đĩa van kết nối trực tiếp với trục van sẽ được mở ra và cho dòng môi chất lưu thông qua van dễ dàng.
Còn khi muốn đóng van lại sẽ có 2 cách. Cách 1 áp dụng cho loại van bướm khí nén tác động đơn. Chúng ta chỉ cần dừng cấp khí nén vào trong đầu điều khiển, nhờ vào lực đàn hồi của lò xo sẽ giúp cánh van từ từ đóng lại. Cách 2 áp dụng cho van bướm khí nén tác động kép. Đó là cấp khí vào cửa còn lại sẽ khiến piston đẩy vào trong và trục van, đĩa van nhờ bánh răng sẽ quay lại trạng thái ban đầu.
Và kiểu cơ chế vận hành của van bướm khí nén này cũng có 2 dạng đóng mở: ON/OFF và tuyến tính. Trong đó, đóng mở ON/OFF sẽ chỉ thực hiện đóng mở van hoàn toàn. Còn đóng mở tuyến tính có thêm chức năng điều khiển góc độ mở của van bướm từ: 30, 40, 60, 75, 90 độ.
>>> Ngoài sản phẩm đến từ thương hiệu Haitima, các bạn có thể tìm hiểu thêm về van bướm điều khiển khí nén Kosaplus tại đây!
Các lựa chọn van bướm điều khiển khí nén Haitima thông dụng nhất

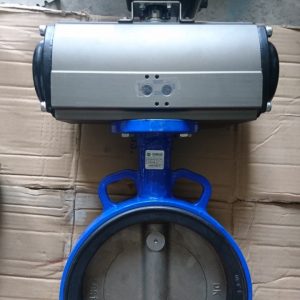

Van bướm điều khiển khí nén Haitima – Thân gang cánh inox 304
Van bướm gang cánh inox hãng Wonil Hàn Quốc kết nối với động cơ khí nén Haitima có nhiều ưu điểm: Chịu áp lực tốt, cánh van, trục van bằng inox 304 nên kháng ăn mòn tốt, gioăng EPDM an toàn sử dụng trong môi trường nước sạch.
Dòng van bướm gang khí nén được ưu tiên sử dụng cho môi trường nước, dầu, khí, chịu nhiệu Max 100 độ C.
- Van bướm điều khiển khí nén haitima thân gang cánh inox 304
Van bướm điều khiển khí nén Haitima – Thân inox 304
Van bướm thân inox 304 kết hợp với gioăng teflon điều khiển bằng khí nén mang lại nhiều lợi ích như: Chịu ăn mòn tốt, chịu nhiệt tốt, chịu áp lực cao. Dòng van này thì có thể sử dụng hầu hết các môi trường như cấp thoát nước, đặc biệt là xử lý nước thải, hơi nóng, sản xuất thực phẩm, dầu,… Tuy nhiên, dòng này vật liệu là thép không rỉ nên có giá thành cao hơn hẳn so với các dòng còn lại.
Ngoài ra, thân van bướm inox vi sinh điều khiển khí nén Haitima đặc biệt sử dụng trong các ngành cần độ sạch cao như sản xuất dược phẩm, thiết bị y tế, lọc nước RO,…
- Van bướm điều khiển khí nén Haitima thân inox 304
Van bướm đóng mở bằng khí nén Haitima – Thân nhựa
Thân van bướm thường là nhựa UPVC, CPVC chuyên dùng cho hóa chất hoặc những dòng chảy của đường ống có độ ăn mòn cao. Ngoài ra, sản phẩm vẫn chuyên dùng cho các hệ thống cấp thoát nước. Nhu cầu sử dụng van bướm thân nhựa ngày càng tăng lên do nhiều nhà máy xử lý nước thải được hình thành.
Van bướm nhựa khí nén có trọng lượng nhẹ, độ bền cao, chống ăn mòn tốt. Tuy nhiên, van không chịu được nhiệt độ và áp lực tốt bằng những van thân bằng kim loại.
- Van bướm điều khiển khí nén Haitima thân nhựa UPVC
Van bướm khí nén Haitima đóng mở tuyến tính
Van bướm khí nén Haitima có lắp thêm bộ truyền độ tuyến tính Positional tín hiệu 4~20. Mục đích của van này là đóng mở theo các góc khác nhau để điều tiết lưu lượng dòng chảy khi đi qua van
- Van bướm khí nén Haitima Đài Loan tuyến tính
Kết luận
Trong bài viết này, chúng ta đã tìm hiểu về van bướm điều khiển khí nén Haitima. Nhờ vào các ưu điểm của sản phẩm này đã giúp cải thiện hiệu suất và an toàn lao động trong quá trình sản xuất. Với thiết kế đơn giản và dễ dàng sử dụng, Van bướm điều khiển khí nén đang trở thành lựa chọn phổ biến cho các công ty trong nhiều ngành công nghiệp khác nhau.
Các tính năng nổi bật của van bướm khí nén Haitima – Đài Loan bao gồm độ chính xác cao, khả năng điều khiển linh hoạt và tiết kiệm năng lượng. Đồng thời, sản phẩm cũng có khả năng chịu được áp lực cao và chịu được môi trường khắc nghiệt, giúp nó trở thành một giải pháp tối ưu cho quá trình sản xuất.
Nếu bạn đang quan tâm đến việc cải thiện hiệu suất và an toàn lao động trong quá trình sản xuất của mình, hãy cân nhắc sử dụng Van bướm điều khiển khí nén. Với các tính năng vượt trội và khả năng cải thiện hiệu quả sản xuất, đây là một sản phẩm chất lượng và đáng đầu tư.
Để biết thêm thông tin về sản phẩm và cách đặt hàng, hãy liên hệ với Tuấn Hưng Phát để được tư vấn và hỗ trợ. Chúc bạn thành công trong việc cải thiện hiệu suất và an toàn lao động trong quá trình sản xuất của mình!
