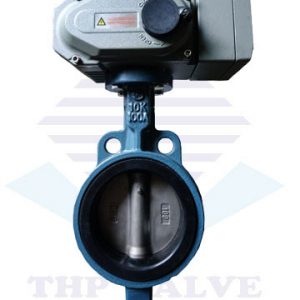

Van Bướm Điều Khiển Điện Tuyến Tính 4 ~ 20 mA

Van bướm điều khiển điện tuyến tính là van bướm điện đóng mở theo các góc khác nhau để điều tiết lưu lương dòng chảy đi qua van. Hiện nay, Tuấn Hưng Phát đang phân phối van bướm điện tuyến tính giá rẻ hãng Kosaplus Hàn Quốc và Haitima Đài Loan với đầy đủ kích cỡ, vật liệu và điện áp.

Tìm hiểu chung về van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính là van bướm điện được sử dụng trong điều khiển lưu lượng dòng chảy nước hoặc khí trong đường ống khi qua van, hoặc các lưu chất khác như nước thải, hóa chất, xăng, dầu,… Van sử dụng tín hiệu analog 4 – 20 mA hoặc 0 – 10 mA để điều tiết dòng chảy chính xác theo các góc 25, 20, 30, 45, 60, 90 độ.

Dòng van này được tạo ra từ 2 bộ phận là thân van bướm và bộ điều khiển điện. Từ đó, chúng tạo ra một tổng thể hoàn chỉnh để lắp đặt trong đường ống dẫn. Vì ngày nay, các ngành công nghiệp đang phát triển mạnh, kéo theo đó là sự thay đổi về cách vận hành và điều khiển. Bởi vậy, dòng van bướm điện tuyến tính này hiện đang được sử dụng khá nhiều trong các hệ thống công nghiệp sản xuất.

Chúng ta cũng biết rằng, dòng van này có chức năng chính dùng để đóng mở van. Tuy nhiên, điểm khác biệt giữa các dòng van điện thông thường khác chính là nó không chỉ có khả năng đóng mở hoàn toàn, mà còn mở van ở nhiều vị trí khác nhau tốt. Nhờ thế, chúng đáp ứng tốt các nhu cầu sử dụng để điều tiết dòng lưu lượng đi qua van dễ dàng.

Ưu điểm van bướm điện tuyến tính

Hãy cùng tìm hiểu xem van bướm điều khiển điện tuyến tính có những tính năng ưu điểm gì?

• Van có thể đóng mở chính xác bằng điện, chủ động phân chia góc mở theo các góc như ý để cho dòng chảy đi qua nhiều hoặc ít.
• Vật liệu đa dạng cho các môi trường khác nhau và chịu được nhiệt độ, áp lực làm việc cao.
• Sử dụng tiện lợi bằng các nguồn điện áp sẵn có như 220V, 24V, 380V để vận hành các van có kích cỡ từ DN40 – DN1800.
• Van có cấu tạo đơn giản với 2 bộ phận chính là: Thân van bướm và bộ điều khiển điện. Nên việc lắp đặt cũng như bảo trì, bảo dưỡng hay thay thế cũng trở nên dễ dàng.
• Van bướm điện tuyến tính này được trang bị thêm tiêu chuẩn IP67 chống thấm, chống bụi rất tốt. Chúng cũng tương tác tốt với những môi trường hoạt động có nhiều khói, bụi hay ẩm ướt.
• Sản phẩm này hiện đang được công ty TNHH TM Tuấn Hưng Phát nhập khẩu trực tiếp từ hãng sản xuất. Nên cam kết có đầy đủ giấy tờ, hàng chính hãng, chất lượng và giá thành cực tốt.

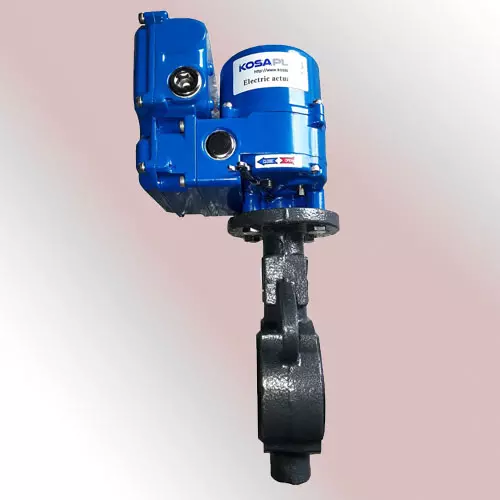

Van bướm điện tuyến tính Kosaplus Hàn Quốc

* Xem thêm: van bướm điều khiển khí nén tuyến tính

Cấu tạo của van bướm đóng mở điện tuyến tính

Van bướm đóng mở điện tuyến tính được cấu tạo bởi 2 bộ phận chính: thân van bướm và bộ truyền động điện dạng tuyến tính. Hãy lần lượt theo dõi từng bộ phận nhé!

a, Thân van bướm

Thân van bướm của van điện tuyến tính là bộ phận nối trực tiếp với đường ống và tiếp xúc trực tiếp với lưu chất. Nó có nhiều loại sản xuất với nhiều vật liệu khác nhau để thích ứng với đa dạng môi trường, vì thế mỗi loại sẽ có ưu nhược điểm riêng nên giá thành cũng khác nhau. Kết nối thân van với bộ điện, ta được các van như:

• Van bướm gang điện tuyến tính
• Van bướm thép điện tuyến tính
• Van bướm nhựa điện tuyến tính
• van bướm inox điện tuyến tính …

Ví dụ về ứng dụng của chất liệu van bướm: Nếu dùng cho nước sạch thì ta chỉ cần sử dụng van bướm gang cánh inox. Môi trường nước thải có các tạp chất ăn mòn thì phải dùng đến van bướm inox. Còn gặp axit nồng độ cao hoặc các loại hóa chất ăn mòn thì nhất định phải là van bướm nhựa. Van bướm thép chuyên dùng đối với nhiệt độ và áp suất cao.

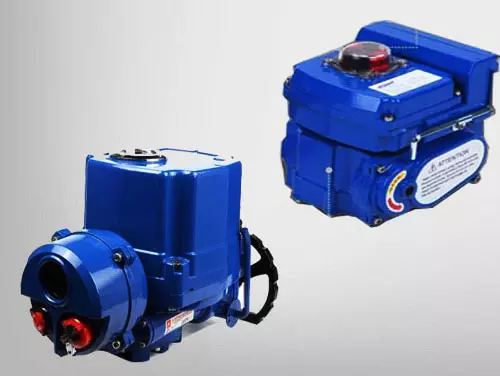

b, Bộ điều khiển điện dạng tuyến tính 4 ~ 20 mA / 0 ~ 10 mA

Với vật liệu hợp kim nhôm nguyên khối, bên ngoài được phủ một lớp sơn Epoxy cao cấp. Cùng với đó là tích hợp thêm tiêu chuẩn chống nước, chống bụi IP67. Nhờ vậy, thiết bị được nâng cao độ bền cơ học với tuổi thọ làm việc dài hạn. Nguồn điện áp sử dụng phổ biến hiện nay là 24v, 220v, 380v (Tùy vào từng nhu cầu sử dụng của khách để chọn lựa nguồn điện phù hợp).

Van sẽ được điều khiển nhờ vào tín hiệu ngõ analog 4-20mA. Nên khi thay đổi tín hiệu thì trạng thái đóng mở của van cũng nhờ vậy thay đổi theo. Chẳng hạn khi tín hiệu là 0 mA thì van đang đóng hoàn toàn, chỉnh lên 20 mA thì van sẽ mở hoàn toàn. Người vận hành có thể điều chỉnh được các góc độ đóng mở của van thông qua việc điều chỉnh tín hiệu vào.

Ngoài ra, bộ điều khiển điện tuyến tính này sẽ có các ngõ ra nhằm phản hồi hay kết nối với những bộ phận xử lý PCL ở tủ điện. Hoặc nó cũng dùng để kết nối với các thiết bị khác như: cảm biến nhiệt độ, cảm biến lưu lượng, cảm biến áp suất, đồng hồ đo lưu lượng,…

Thông số kĩ thuật của van bướm điều khiển điện tuyến tính

• Kích cỡ van: DN40, DN50, D65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400, DN450, DN500, DN600, DN800, DN1000, DN1200
• Chất liệu thân van: Gang, thép, inox 304, inox 316, nhựa PVC, UPVC
• Gioăng làm kín: EPDM, PTFE (teflon)
• Kiểu kết nối: Mặt bích, wafer đa tiêu chuẩn
• Tiêu chuẩn kết nối: JIS10K, BS, ANSI, DIN
• Nhiệt độ làm việc: – 10 – 180 độ C
• Áp lực cho phép: PN10 – PN16
• Bộ truyền động điện: Hợp kim nhôm nguyên khối
• Điện áp cấp: 24VDC, 220VAC, 380V / 50 – 60hz
• Đầu tuyến tính nhận tín hiệu: 4 – 20 mA, 0 – 10 mA
• Tiêu chuẩn: IP67
• Đóng mở: Điều tiết tuyến tính theo góc
• Môi tường: nước, khí nén, hơi nóng, dung dịch
• Xuất xứ: Kosaplus Hàn Quốc, Haitima Đài Loan
• Bảo hành: 15 tháng, có đầy đủ giấy tờ.

Sơ đồ đấu nối van bướm điều khiển điện tuyến tính

Sau đây là bảng sơ đồ đấu nối van bướm điều khiển điện tuyến tính chi tiết. Mời các bạn cũng tham khảo qua. Nếu gặp vướng mắc kỹ thuật gì trong quá trình lắp nối, gọi ngay cho chúng tôi để được hỗ trợ nhanh chóng nhé!

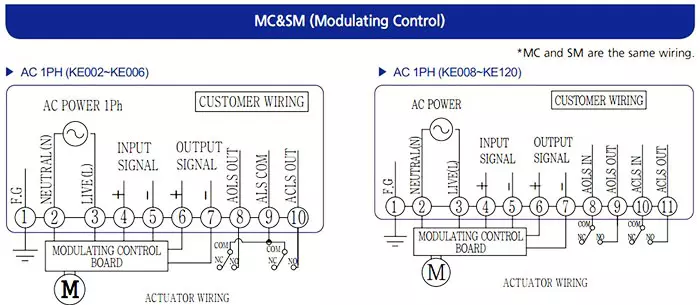

Sơ đồ đấu nối van bướm điều khiển điện tuyến tính Kosaplus Hàn Quốc

Địa chỉ mua van bướm điều khiển điện tuyến tính uy tín, chất lượng, giá rẻ

Hiện nay, công ty Tuấn Hưng Phát đang nhập khẩu và phân phối độc quyền một vài hãng sản xuất van bướm điều khiển điện chất lượng cao và có thương hiệu uy tín tại Hàn Quốc, Đài Loan. Toàn bộ các sản phẩm cung cấp ra thị trường đều có đầy đủ giấy tờ, chứng chỉ kèm theo sản phẩm như CO – CQ,… Và chính sách bảo hành dài hạn 1 đổi 1 ngay khi xác nhận có lỗi của nhà sản xuất.

Chúng tôi phân phối van bướm điều khiển bằng điện tuyến tính khắp các công trình, nhà máy, khu công nghiệp từ Bắc đến Nam như Hà Nội, Bắc Giang, Hưng Yên, Hải Dương, Thanh Hóa, Bắc Ninh, Đà Nẵng, Bình Dương, Bình Thuận, Cần Thơ, Sài Gòn, Cà Mau,…

Cam kết:

• Bán hàng nhập khẩu trực tiếp chính hãng, đủ giấy tờ giá rẻ nhất.
• Cung cấp catalog miễn phí.
• Tư vấn kĩ thuật, ắp đặt và bảo trì, bảo dưỡng miễn phí.
• Hỗ trợ giao hàng nhanh chóng và miễn phí các đơn từ 3tr trở lên trong nội thành Hà Nội.
• Hỗ trợ chuyển phát nhanh tất cả các tỉnh thành trên toàn quốc.
• Bảo hành 24 tháng theo chế độ 1 đổi 1 nếu các sản phẩm có lỗi do nhà sản xuất.
• Với kho hàng rộng đến 12.000m2. Chúng tôi cam kết cung cấp tới quý khách hàng đầy đủ mẫu mã, số lượng và kích thước khác nhau. Qua đó, cũng đáp ứng tốt các nhu cầu sử dụng van nhanh chóng.

Để nhận báo giá van bướm điều khiển điện tuyến tính, Qúy khách vui lòng liên hệ Hotline: 0865.972.968 và Email: Duc@tuanhungphat.vn để được tư vấn và báo giá hợp lý nhất.

>>> Qúy khách hãy tìm hiểu thêm về: Van bướm điều khiển điện ON – OFF.
