Van Bi Điều Khiển Điện | 24 VDC, 220 VAC, 380V

Van Bi Điều Khiển Điện | 24 VDC, 220 VAC, 380V

Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
Vật liệu thân: Gang, inox, nhựa
Vật liệu làm kín: EPDM, PTFE
Kiểu nối: Ren, bích, rắc co
Áp làm việc: PN16, DN25, PN40
Nguồn cấp: 220V AC, 24V DC
Dạng điều khiển: ON/OFF, tuyến tính
Môi trường sử dụng: Nước, nước thải, hơi nóng, hóa chất,...
Cấp bảo vệ: IP67
Hãng sản xuất Kosaplus, Haitima
Mã sản phẩm VBDKD

Thời gian bảo hành: 12 tháng

Giá: LH:0865.972.968

Lượt xem 13697

Đánh giá

Cung cấp van bi điều khiển điện, áp 24v, 220v, 380v. Nhập khẩu Hàn Quốc, Đài Loan, size DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200

Van bi điều khiển điện có nhiều chất liệu và kiểu kết nối như như lắp ren, mặt bích, rắc co, hàn... Tùy theo môi trường sử dụng và kích cỡ van mà chúng ta lựa chọn van bi điện cho phì hợp với hệ thống của mình. Van được sử dụng để đóng mở tự động, điều tiết lưu lượng trong các hệ thống nước, nước thải, hóa chất, hơi nóng, và các loại chất lỏng, khí đa dụng khác.

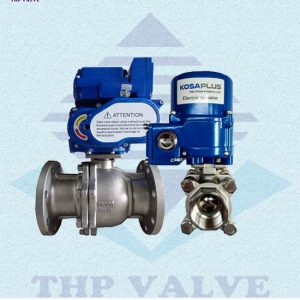

Một số loại van bi điều khiển điện thường gặp

Một số loại van bi điều khiển điện thường gặp

Van bi điều khiển điện là gì ?

Van bi điều khiển điện là van bi được kết nối với một bộ điều khiển điện, dùng lực quay mô men xoắn của động cơ để điều khiển mọi hoạt động đóng mở hoặc điều tiết lưu lượng dòng chảy đường ống khi đi qua van.

Điện áp sử dụng để điều khiển của van bi điện là những loại điện phổ biến ở Việt Nam hiện nay là điện 1 chiều (24 VDC), điện xoay chiều (220 VAC), điện áp 3 pha (380v). Ngoài ra những van bi điện với điện áp như 110V hoặc AC24V cũng có nhưng ít dùng. Van bi diều khiển điện được nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan.

Van bi điều khiển bằng điện được sử dụng trong công nghiệp, hệ thống lò hơi, cấp thoát - xử lý nước và các nhà máy sản xuất.

CHÚ Ý: Nếu các bạn đang cần tư vấn thêm về van bi điện cho hệ thống của mình, xin hãy liên hệ ngay 0865.972.968 - gặp Mr. Đức để được tư vấn ngay và báo giá tốt nhất ! Chúng tôi là đơn vị nhập khẩu trực tiếp và phân phối chính hãng giá tốt nhiều thương hiệu khác nhau !!!

Van bi inox điều khiển bằng điện Hàn Quốc

Van bi inox điều khiển bằng điện Kosaplus - Hàn Quốc

Mời Qúy khách hàng tìm hiểu thêm về van bi điều khiển điện theo các thông tin bên dưới.

Thông số kĩ thuật van bi điện

Các thông số:

  • Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
  • Chất liệu van: nhựa uPVC, inox 304, inox 316
  • gioăng làm kín: Teplon
  • Điều khiển bằng dòng điện có điện áp: 220VAC, 24VDC, 380V
  • Vận hành: điều khiển on/off, tuyến tính
  • Kết nối: kiểu rắc co, lắp ren hoặc mặt bích
  • Áp lực làm việc: 10 kgf/cm2 - 63 kgf/cm2
  • Nhiệt độ làm việc -10 ~ 180 độ C
  • Tiêu chuẩn: IP67
  • Hãng: Kosaplus - Haitima.

Điện áp hoạt động, kiểu kết nối, chất liệu van và kiểu hoạt động của van là những thông số đáng lưu ý nhất để lựa chọn van bi điều khiển điện đúng yêu cầu. Vì vậy, cần phải xem xét kĩ những yêu cầu của hệ thống để lựa chọn loại van hợp lý nhất. Hiện nay, các dòng van có điện áp 220 VAC là điện áp được sử dụng phổ biến, thông dụng nhất hiện nay.

Van bi inox điều khiển điện đài loan

Van bi inox điều khiển điện Đài Loan

Cấu tạo van bi đóng mở bằng điện như thế nào?

Nói chung, van bi điều khiển bằng điện nói chung cũng giống như các loại van điều khiển điện khác. Chúng đều được cấu tạo từ 2 bộ phận, cụ thể:

  • Van bi cơ (Ball valve): kết nối với đường ống - tiếp xúc trực tiếp với lưu chất
  • Bộ điều khiển điện (Actuator Pneumatic): Dùng dòng điện để điều khiển các trạng thái đóng mở của van

Van bi cơ

Van bi là phần tiếp xúc trực tiếp  với dòng lưu chất, được làm từ nhiều vật liệu khác nhau như inox 304, inox 316, nhựa UPVC, CPVC,... Với các dạng chủ yếu như van bi 3pc, van bi 3 ngã, van bi nhựa, van bi inox.

Tùy theo môi trường và chức năng sử dụng mà chúng ta nên lựa chọn loại van nào sao cho hợp lí, để van bi được hoạt động hiêu quả nhất và tăng thêm tuổi thọ của sản phẩm.

Thông dụng nhất với dòng van bi điều khiển điện hiện nay, đó là:

  • Van bi nhựa điều khiển điện
  • Van bi inox điều khiển điện
  • Van bi 3 ngã inox điều khiển điện

Động cơ điện điều khiển van

Bộ điều khiển điện có nhiều loại sử dụng các điện áp điều khiển khác nhau như điện áp xoay chiều 220VAC, điện áp 1 chiều 24VDC, điện áp 3 pha 380V. Vì vậy khi sử dụng cần kiểm tra kĩ nguồn cấp để tránh bị rủi ro về điện như chập cháy,...

Lớp vỏ động cơ được làm bằng hợp kim nhôm nguyên khối, bên ngoài được 1 lớp sơn Epoxy chống bám bụi và ăn mòn. Nhiệt độ chịu đựng của động cơ từ -20 đến 60 độ C. Ngoài van bi, động cơ còn thích thích hợp kết nối với van bướm (Van bướm điều khiển điện) theo tiêu chuẩn kết nối IS0 5211. Trên thân van có vị trí để gắn tay quay hoạt động khi mất điện.

Tiêu chuẩn chống nước IP67 được viết tắt bởi cụm từ Ingress Protectionđộng cơ điện được sản xuất với tiêu chuẩn chống nước IP67, giúp bảo vệ động cơ hoàn toàn khỏi tiếp xúc với các bụi độc hại và đã được thử nghiệm trong 30 phút được bảo vệ khỏi ngâm nước trong thời gian tối đa 1 mét (hoặc 3,3 feet), vì thế có khả năng sử dụng trong điều kiện có mua, nước phun vào và tình cờ rơi vào nước.
cấu tạo van bi điều khiển điện

Cấu tạo van bi điện gồm 2 bộ phận (minh họa)

Một số loại van bi đóng mở bằng điện phổ biến nhất hiện nay

Van bi inox điều khiển điện (dạng lắp ren)

Thông số kĩ thuật

  • Chất liệu: inox 304
  • gioăng làm kín: PTFE
  • Kích thước: phi 21, phi 27, phi 34, phi 42, phi 48, phi 60 (mm)
  • Dạng van: 3PC
  • Nhiệt độ làm việc: -10 - 180 độ
  • Áp lực làm việc: 16 bar
  • Điện áp: 24v, 220v
  • Điều khiển: On/off, tuyến tính
  • Tiêu chuẩn: IP67
  • Xuất xứ: Haitima - Đài Loan / Kosaplus - Hàn Quốc
  • Bảo hành: 1 năm

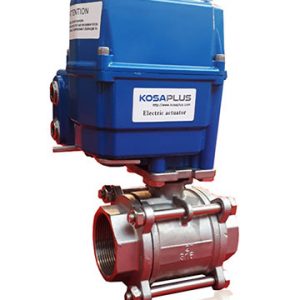

van bi ren đóng mở bằng điện

Van bi ren đóng mở bằng điện

 Dạng van bi inox ren điều khiển điện này có dải kích thước từ DN15 - DN50, cũng là một trong những loại van bi đóng mở bằng điện thông dụng nhất. Van có kích cỡ nhỏ gọn, dễ dàng lắp đặt và kết nối với đường ống bằng kiểu nối ren. Van được dùng trong nhiều hệ thống có môi trường lưu chất khác nhau như nước, khí nén, hóa chất, nước thải,...

Van bi nhựa điều khiển bằng điện

Thông số kĩ thuật:

  • Kích cỡ van: 1/2", 3/4", 1", 1.1/4", 1.1/2", 2"
  • Vật liệu van: nhựa uPVC, cPVC
  • Đệm làm lón: EPDM, PTFE, Vitton
  • Kiểu nối: rắc co 2 đầu
  • Áp lực: 10bar
  • Nhiệt độ: -5 - 80 độ C
  • Điện áp: 24v, 220v
  • Điều khiển: on/off, tuyến tính
  • Tiêu chuẩn: IP67
  • Xuất xứ: Kosaplus - Hàn Quốc / Haitima - Đài Loan
  • Bảo hành: 1 năm

van bi nhựa đóng mở bằng điện Hàn Quốc

Van bi nhựa đóng mở bằng điện Kosaplus - Hàn Quốc

Với dòng van bi nhựa điều khiển bằng điện này kiểu nối đặc trưng nhất vẫn là kết nối bằng rắc co 2 đầu hàn vào đường ống. Được dùng cho các hệ thống có nhiều môi chất có độ ăn mòn cao như môi trường axit, môi trường hóa chất, kiềm, nước thải,...

Van bi mặt bích điều khiển bằng điện

Thông số kĩ thuật:

  • Kích cỡ van: DN15, DN20, DN25, DN32, D40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
  • Vật liệu: inox 304
  • Kiểu nối: mặt bích tiêu chuẩn JIS, BS/PN16, clas150
  • Vòng đệm: PTFE
  • Điện áp: 220v, 24v, 380v
  • Điều khiển: on/ off, tuyến tính
  • Tiêu chuẩn: IP67
  • Áp lực: PN16/25
  • Nhiệt độ: -10 ~ 180 độ C
  • Xuất xứ: Kosaplus - Hàn Quốc / Haitima - Đài Loan
  • Bảo hành: 1 năm

van bi mặt bích đóng mở bằng điện

Van bi mặt bích đóng mở bằng điện Kosaplus - Hàn Quốc



Dạng van bi mặt bích điều khiển điện này thường có kích thước lớn, tối đa lên đến DN200. Cấu tạo thân van dầy dặn, chắc chắn và thường cần kết nối với các model động cơ có công suất lớn. Việc kết nối bằng mặt bích khiến quá trình lắp đặt dễ dàng hơn ở những size lớn.

Van bi 3 ngã điều khiển bằng điện

Thông số kĩ thuật:

  • Điện áp: 220v, 24v
  • Điều khiển: on/ off, tuyến tính
  • Tiêu chuẩn chống ẩm, bụi: IP67
  • Chất liệu van: inox 304
  • Dạng van: chữ T - chữ L
  • Nhiệt độ: -10 - 180 độ
  • Áp lực: 16kgf/ cm2
  • Kiểu nối: mặt bích / ren
  • Xuất xứ: Haitima - Đài Loan / Kosaplus - Hàn Quốc
  • Bảo hành: 1 năm.

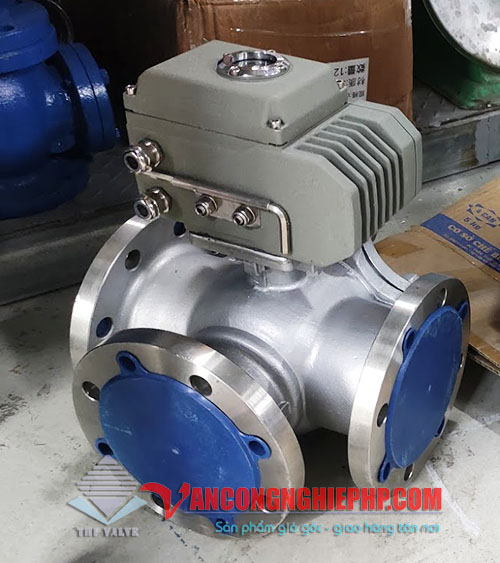

van bi 3 ngã điều khiển bằng điện

Van bi 3 ngã điều khiển bằng điện

Van bi 3 ngã điều khiển điện có chức năng điều hướng dòng chảy theo các hướng khác nhau hoặc vừa điều hướng, vừa điều tiết lưu lượng dòng chảy. Van có 2 dạng chữ T và chữ L, nên tùy từng trường hợp mà ta nên cân nhắc lựa chọn dạng van nào cho hợp lý.

Nguyên lý hoạt động van bi điều khiển mô tơ điện

Van bi điều khiển điện được chia làm 2 loại: điều khiển van đóng mở on/off và điều khiển van đóng mở tuyến tính. Dưới đây là nguyên lý hoạt động của từng loại.

Van bi điều khiển điện on/off

Chúng ta có thể quan sát trạng thái đóng mở của van thông qua cửa sổ quan sát phía trên cùng của bộ điều khiển. Tùy từng hệ thống mà ta đặt trạng thái van là thường đóng hay thường mở.

Sau khi cấp nguồn điện áp 24v, 220v hoặc 380v thì bộ phận motor điện sẽ hoạt động, thông qua cơ cấu bánh răng chuyển động sẽ tác động trực tiếp đến trục van bi làm van hoạt động chuyển trạng thái làm việc từ đóng sang mở hoặc từ mở sang đóng cho lưu chất chảy qua.

Khi van quay đến vị trí mở hoàn toàn, mô tơ van sẽ tác động vào công tắc hành trình (switch journey) bên trong động cơ khiến van sẽ bị ngắt nguồn điện và dừng lại ở trạng thái mở hoàn toàn.

Để đóng van, ta chỉ việc đảo chiều động cơ khiến van chuyển động ngược lại cho đến khi đến vị trí đóng hoàn toàn. Khi đó, công tắc hành trình cũng sẽ tác động khiến van dừng và dữ nguyên trạng thái đóng hoàn toàn để ngăn không cho lưu chất đi qua.

thời gian đóng mở của van bi điều khiển điện

Thời gian đóng mở của một số model động cơ Kosaplus - Hàn Quốc

Van bi điều khiển điện tuyến tính

Van bi này có cấu tạo động cơ và nguyên lý hoạt động phức tạp hơn van bi điện on/off. Dòng van này sử dụng để điều tiết lưu lượng dòng chảy qua van theo các góc khác nhau từ 0 - 90 độ bằng tín hiệu 4 - 20 mA.

Van có các vị trí kết nối với PLC ở tủ điều khiển trung tâm và hiển thị lên màn hình giúp việc điều chỉnh lưu lượng dòng chảy thuận lợi hơn.

sơ đồ đấu nối van bi điều khiển điệnƯu điểm của van bi điều khiển bằng mô tơ điện

Van bi điều khiển điện có những điểm mạnh như:

  • Đa dạng với nhiều loại điện áp, cả 1 chiều lần xoay chiều, 1 pha lẫn 3 pha.
  • Lưu lượng lưu chất đi qua van không bị ảnh hưởng
  • Van bi có thể kết nối với đường ống theo nhiều cách khác nhau : lắp ren, hàn, rắc co, mặt bích, thuận tiện cho quá trình lắp đặt cũng như thay thế.
  • Có thể điều khiển trực tiếp bằng công tắc điện hoặc kết nối với PLC trong tủ điều khiển
  • Có thể thay thế từng bộ phận khi gặp sự cố
  • Cấu tạo gọn gàng, chắc chắn, chịu đựng được nhiệt độ và áp suất cao, ít chiếm diện tích khi sử dụng.

Nhược điểm của van bi điện

Bên cạnh những ưu điểm, van bi điện vẫn có những nhược điểm như

  • Thời gian đóng mở chậm, thường là những giá trị đã được cài đặt sẵn của nhà máy và không tự thay đổi được
  • Kích thước van nhỏ, chỉ từ DN15 - DN200
  • Chất liệu van hạn chế, chỉ inox và nhựa là chính.
  • Thời gian đóng mở không nhanh bằng van bi điều khiển bằng khí nén

Báo giá van bi điều khiển bằng điện

Khi lựa chọn van bi điều khiển bằng điện, cần lưu ý 5 điểm sau đây:

  1. Môi trường sử dụng van là gì? Bởi môi trường sử dụng sẽ ảnh hưởng trực tiếp đến thân van như nhiệt độ, áp suất, lưu chất trong đường ống, môi trường xung quanh,... để lựa chọn loại van inox hay nhựa cho phù hợp.
  2. Điện áp cần dùng là bao nhiêu? Vì mỗi hệ thống sẽ sử dụng các loại điện áp khác nhau như 12v, 24v, 110v, 220v, 380v. Vì vậy cần nắm rõ hệ thống đang thay thế hoặc lắp mới sử dụng loại điện áp nào để lắp đặt van phù hợp, tránh sảy ra cháy nổ.
  3. Kích cỡ van phải phù hợp với kích cỡ đường ống, kiểu nối ren hay nối bích và đúng tiêu chuẩn mặt bích
  4. Yêu cầu hệ thống cần để đóng ngắt hay điều tiết lưu lượng để sử dụng van điều khiển on/off hay tuyến tính.
  5. Lựa chọn đúng nhà cung cấp chính hãng để nhận được sản phẩm tốt, giá thành hợp lý kèm theo chế độ bảo hành sản phẩm dài hạn.

van bi inox 3PC điều khiển điện

Van bi inox 3PC điều khiển điện

Trên thị trường hiện nay đang có nhiều đơn vị các loại van công nghiệp và van điều khiển tự động. Vì vậy để tim được nhà cung cấp đáng tin cậy về chất lượng, giá cả và bảo hành là điều không phải là dễ.

Công ty TNHH TM Tuấn Hưng Phát chúng tôi sẽ giúp các bạn an tâm về những điều nói trên. Với hơn 10 năm kinh nghiệp trong lĩnh vực cung cấp van công nghiệp nói chung và van điều khiển tự động. Hiện nay, chúng tôi đang là đơn vị phân phối độc quyền các dòng sản phẩm van điều khiển của hãng Kosaplus Hàn Quốc và Haitima Đài Loan. Chúng tôi xin cam kết chất lượng sản phẩm giá cả cạnh tranh và thời gian bảo hành 18 tháng trên toàn quốc theo cơ chế 1 đổi 1.

Ngoài ra, chúng tôi cũng cung cấp van bướm điều khiển điện, van điều khiển bằng khí nén, van bi điều khiển bằng khí nén với đầy đủ giấy tờ, COCQ, chứng chỉ kèm theo. Để nhận báo giá van bi điều khiển bằng điện và các dòng van khác, hãy liên hệ ngay Holine: 0865. 972. 968 Email: duc@tuanhungphat.vn để được tư vấn và báo giá ưu đãi nhất !
