Van một chiều đối trọng có phanh thủy lực FAF 2280D

Giá KM:Liên hệ

Model: FAF 2280D
Kích thước: DN200 → DN1600
Áp suất: PN10-16-25
Nhiệt độ: +130°C
Kết nối: Mặt bích
Thương hiệu: FAF Valve
Xuất xứ: Thổ Nhĩ Kỳ
Tình trạng: Còn hàng

Thông tin chi tiết
Đánh giá (0)

Giới thiệu về van một chiều đối trọng có phanh thủy lực FAF 2280D

FAF 2280D là dòng van một chiều đối trọng (tilting disc check valve) được thiết kế với một đĩa tròn có mép côn, xoay quanh một trục cố định nằm phía trên tâm và lệch so với mặt phẳng của đế làm kín.

Điểm đặc biệt của van 1 chiều FAF 2280D là khả năng tích hợp hệ thống phanh thủy lực vào cơ cấu đóng của đĩa, cho phép kiểm soát tốc độ đóng, giúp van chuyển về vị trí đóng một cách nhẹ nhàng, bảo vệ hệ thống khỏi các cú sốc và va đập do dòng chảy ngược.

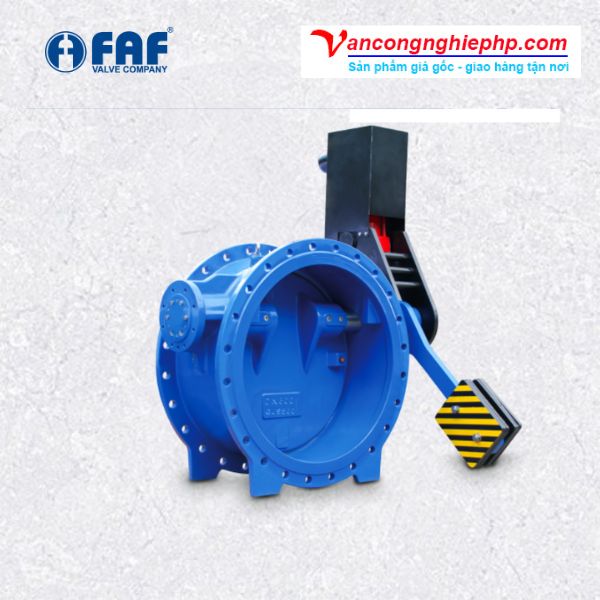

van 1 chiều đối trọng có phanh thủy lực faf 2280d — *FAF 2280D là dòng van 1 chiều đối trọng có phanh thủy lực của hãng FAF Valve*

Van một chiều đối trọng có phanh thủy lực được sử dụng để ngăn chặn dòng chảy ngược trong đường ống, đặc biệt hiệu quả trong các hệ thống bơm lớn, nhà máy xử lý nước và các ứng dụng công nghiệp đòi hỏi kiểm soát đóng van chính xác để bảo vệ thiết bị.

Cấu tạo và nguyên lý hoạt động van 1 chiều FAF 2280D

Van 1 chiều đối trọng FAF 2280D bao gồm thân van hai mảnh kẹp giữ đế làm kín, một đĩa van hình tròn với mép côn. Đĩa van được gắn bản lề xoay quanh một trục cố định, vị trí trục này nằm phía trên đường tâm của đĩa và lệch khỏi mặt phẳng của đế làm kín.

Van được trang bị hệ thống đối trọng hỗ trợ quá trình đóng và một hệ thống phanh thủy lực tùy chọn, gắn vào cơ cấu đóng của đĩa để kiểm soát tốc độ đóng.

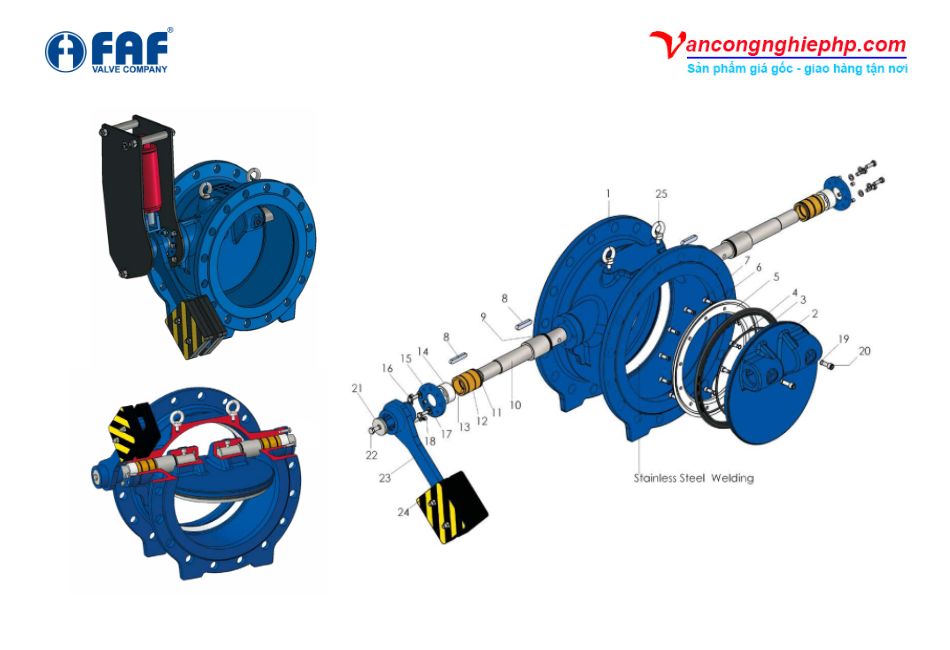

cấu tạo van một chiều đối trọng có phanh thủy lực FAF 2280D — *Các bộ phận cấu tạo của van 1 chiều đối trọng FAF model 2280D*

Dưới đây là bảng vật liệu các bộ phận chính của van.

Bộ phận	Vật liệu
Thân van (Body)	Gang dẻo (Ductile Iron/GGG50)
Đĩa van (Disc)	Gang dẻo (Ductile Iron/GGG50)
Trục van (Shaft)	Thép không gỉ – AISI 420 Thép không gỉ – AISI 304 Thép không gỉ – AISI 316 Thép Duplex – 1.4462
Bộ phận làm kín (Sealing)	EPDM, NBR, VITON

Nguyên lý hoạt động của van 1 chiều đối trọng có phanh thủy lực FAF 2280D:

Khi có dòng chảy thuận: Áp lực của dòng chảy tác động lên đĩa van, làm cho đĩa van xoay mở quanh trục bản lề. Đĩa van sẽ mở tự do tùy thuộc vào lưu lượng dòng chảy, cho phép lưu chất đi qua.

Khi dòng chảy ngược hoặc dừng:

Khi dòng chảy giảm tốc độ hoặc có xu hướng đảo chiều, trọng lực của đĩa van cùng với lực từ đối trọng sẽ kéo đĩa van về vị trí đóng.
Hệ thống phanh thủy lực sẽ điều tiết tốc độ đóng của đĩa van, làm cho đĩa van đóng lại một cách từ từ và có kiểm soát. Điều này giúp hệ thống chuyển sang trạng thái tĩnh một cách nhẹ nhàng, giảm thiểu nguy cơ va đập (búa nước).

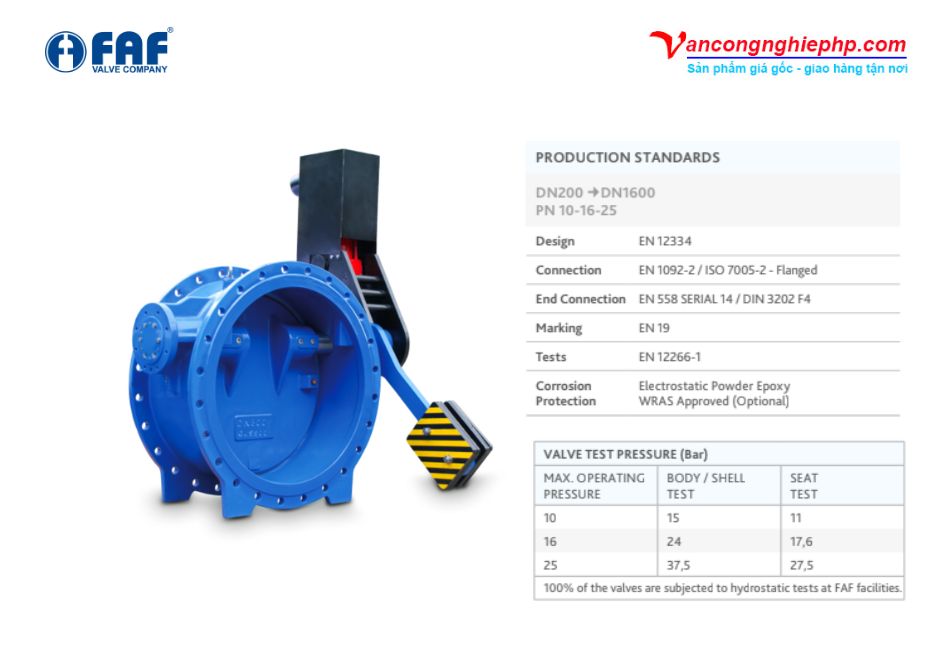

Thông số kỹ thuật van một chiều đối trọng có phanh thủy lực FAF 2280D

Model	FAF 2280D
Loại van	Van 1 chiều đối trọng có phanh thủy lực
Thương hiệu	FAF Valve
Xuất xứ	Thổ Nhĩ Kỳ
Kích thước	DN200 đến DN1600
Áp suất làm việc	PN10, PN16, PN25
Tiêu chuẩn thiết kế	EN 12334
Kiểu kết nối	Mặt bích (Flanged)
Tiêu chuẩn kết nối	EN 1092-2 / ISO 7005-2
Khoảng cách hai mặt bích	EN 558 SERIAL 14 / DIN 3202 F4
Marking	EN 19
Tests	EN 12266-1
Thân van, đĩa van	Gang dẻo
Trục van	Thép không gỉ
Bộ phận làm kín	EPDM, NBR, VITON
Nhiệt độ làm việc	+130 °C (EPDM) +100 °C (NBR) +180 °C (VITON)
Bảo vệ chống ăn mòn	Sơn Epoxy tĩnh điện

Ưu điểm nổi bật của dòng van 1 chiều đối trọng FAF model 2280D

Van một chiều đối trọng có phanh thủy lực FAF 2280D là giải pháp kỹ thuật tiên tiến, mang lại nhiều lợi ích vượt trội cho hệ thống đường ống nhờ các đặc điểm thiết kế và vận hành ưu việt, đảm bảo hoạt động ổn định, an toàn và hiệu quả.

Hệ thống phanh thủy lực có thể điều chỉnh tốc độ đóng, ngăn chặn đóng sập đột ngột, loại bỏ tiếng ồn và búa nước, giúp bảo vệ toàn diện cho hệ thống.
Khả năng làm kín tuyệt đối và ngăn chặn mọi rò rỉ nhờ vòng đệm chữ “T” chuyên dụng kết hợp bề mặt làm kín bằng thép không gỉ.
Gioăng làm kín dễ thay thế, bề mặt phủ Epoxy FBE dày chống ăn mòn, bạc lót tự bôi trơn giảm ma sát, và thân, đĩa gang dẻo chịu lực cao giúp van hoạt động bền bỉ.
Thiết kế “trục khô” và các chi tiết được bảo vệ chống ăn mòn như vòng giữ đĩa tăng cường tuổi thọ cho các bộ phận quan trọng.
Thiết kế đĩa van và trục kép giúp FAF 2280D giảm thiểu tổn thất áp suất, tối ưu hóa hiệu quả dòng chảy và tiết kiệm năng lượng.
Van có thể lắp đặt linh hoạt ngang hoặc đứng, đối trọng điều chỉnh được và các tai nâng, chân đỡ tích hợp giúp việc lắp đặt và vận hành trở nên dễ dàng.
FAF 2280D được thiết kế kín nước hoàn toàn và trang bị hệ thống trục chống bung, đảm bảo an toàn tối đa ngay cả khi tháo rời bộ phận truyền động.

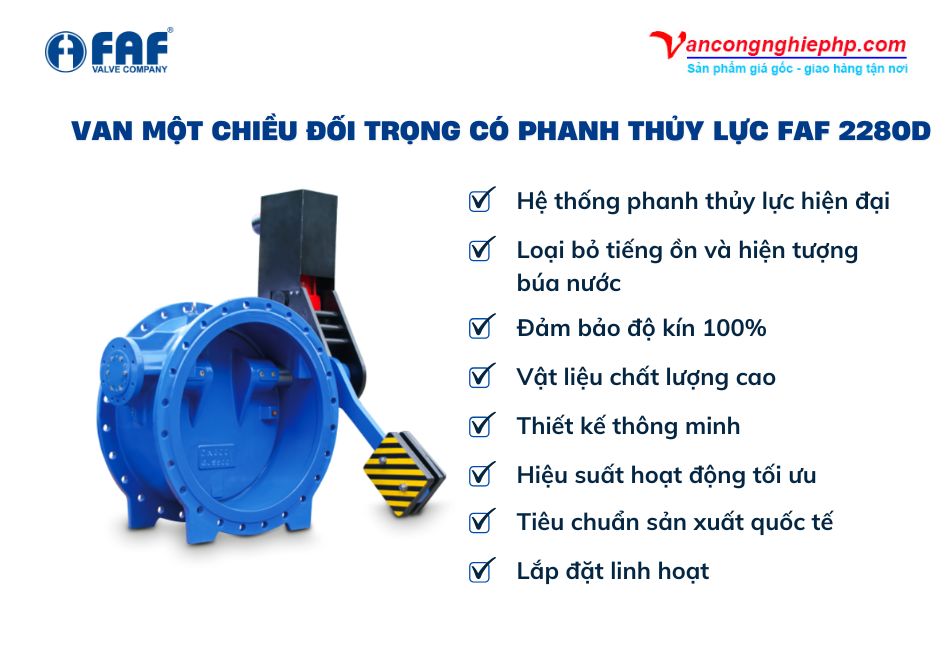

ưu điểm van 1 chiều đối trọng có phanh thủy lực faf 2280d — *Model FAF 2280D nổi bật với các đặc điểm thiết kế và vận hành ưu việt*
