Van cổng ty chìm và ty nổi: Các điểm khác biệt cần lưu ý

Van cổng là một trong những thiết bị quan trọng và không thể thiếu trong hầu hết các hệ thống đường ống công nghiệp. Tuy nhiên, khi lựa chọn, bạn sẽ thường xuyên đứng trước một câu hỏi cơ bản: nên dùng van cổng ty chìm hay ty nổi? Việc chọn sai loại van không chỉ gây khó khăn trong quá trình vận hành mà còn có thể ảnh hưởng trực tiếp đến sự an toàn của hệ thống và chi phí bảo trì sau này.

Bài viết này Van công nghiệp HP sẽ đi sâu phân tích, so sánh van cổng ty chìm và ty nổi một cách toàn diện, từ những điểm giống nhau, khác nhau cốt lõi cho đến các khuyến nghị ứng dụng thực tế để bạn có thể đưa ra lựa chọn đúng đắn nhất.

Điểm giống nhau của van cổng ty nổi và van cổng ty chìm

Trước khi đi vào sự khác biệt, hãy cùng điểm qua những đặc tính chung đã định hình nên một chiếc van cổng, dù là ty chìm hay ty nổi.

Nguyên lý hoạt động cơ bản: Cả hai đều sử dụng một đĩa van (cửa van) di chuyển tịnh tiến lên/xuống theo phương thẳng đứng để chặn hoặc cho phép dòng chảy đi qua.
Chức năng chính: Cả hai đều được thiết kế chủ yếu cho mục đích đóng/mở hoàn toàn (On/Off). Chúng không được khuyến khích dùng để điều tiết dòng chảy vì có thể gây mài mòn và hư hỏng đĩa van.
Cấu tạo chung: Đều có các bộ phận cơ bản như thân van, nắp van, đĩa van, tay quay, và gioăng làm kín.

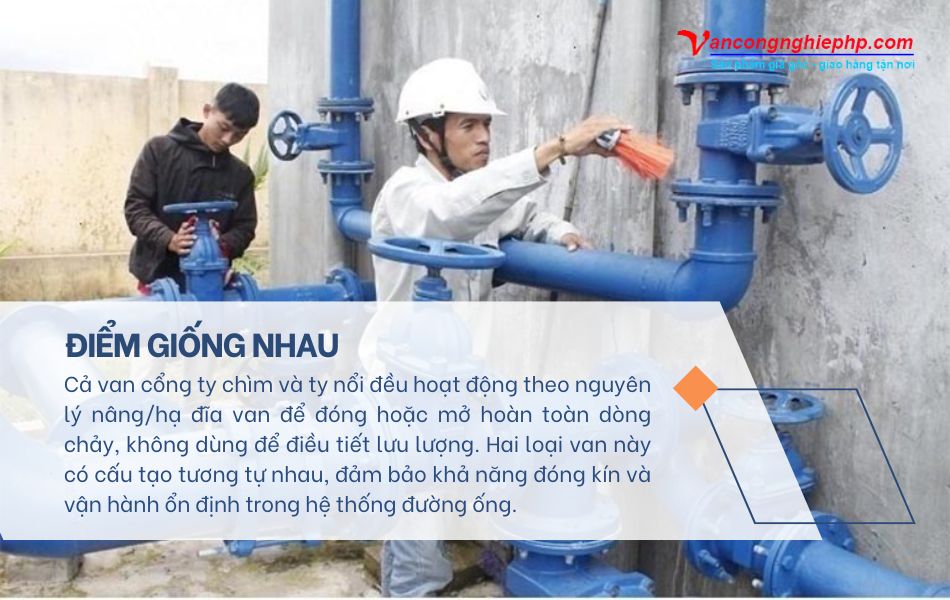

Điểm giống nhau của van cổng ty nổi và van cổng ty chìm — Van cổng ty chìm và ty nổi có nhiều điểm giống nhau về chức năng

Sự khác biệt rõ rệt của van cổng ty chìm và ty nổi

Chuyển động của trục van chính là điểm khác biệt cốt lõi và cũng là nguồn gốc của mọi sự khác biệt về ứng dụng sau này. Toàn bộ sự khác nhau giữa hai loại van này nằm ở cách trục van (ty van) hoạt động khi bạn xoay tay quay.

Van cổng ty chìm

Cơ chế hoạt động: Khi bạn xoay tay quay, trục van chỉ xoay tại chỗ và không di chuyển lên xuống. Phần ren của trục được đặt bên trong thân van, ăn khớp với đĩa van và đẩy đĩa van di chuyển. Do đó, phần trục này tiếp xúc trực tiếp với lưu chất bên trong đường ống.
Dấu hiệu nhận biết: Chiều cao tổng thể của van không thay đổi trong suốt quá trình đóng hay mở.

Van cổng ty nổi

Cơ chế hoạt động: Khi bạn xoay tay quay, trục van sẽ di chuyển tịnh tiến lên/xuống cùng với đĩa van. Phần ren của trục nằm hoàn toàn bên ngoài thân van, được bảo vệ bởi một giá đỡ và không tiếp xúc với lưu chất.
Dấu hiệu nhận biết: Trục van sẽ trồi lên cao khi mở và hạ xuống thấp khi đóng.

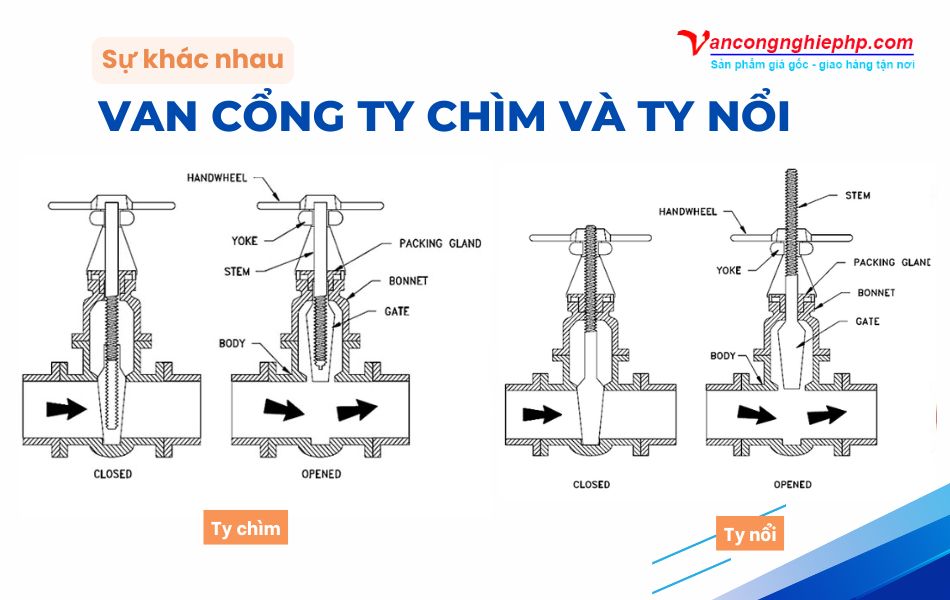

Sự khác biệt rõ rệt của van cổng ty chìm và ty nổi — Điểm khác biệt cốt lõi của van cổng ty chìm và ty nổi là thiết kế trục ty

Bảng so sánh chi tiết giữa van cổng ty chìm và ty nổi

Để bạn dễ dàng so sánh và nắm bắt nhanh các điểm khác biệt cốt lõi, Van công nghiệp HP đã tổng hợp toàn bộ thông tin quan trọng vào bảng so sánh chi tiết dưới đây.

Tiêu chí	Van cổng ty chìm	Van cổng ty nổi
Giám sát trạng thái	Khó nhận biết bằng mắt thường	Dễ dàng nhận biết từ xa
Không gian lắp đặt	Nhỏ gọn, tiết kiệm không gian	Cồng kềnh, cần không gian phía trên
Vị trí lắp đặt	Lý tưởng cho lắp đặt ngầm	Chỉ lắp đặt trên mặt đất, nơi thoáng đãng
Bảo trì trục van	Khó khăn, trục nằm trong lưu chất	Dễ dàng bôi trơn, bảo dưỡng
Độ bền trục van	Dễ bị ăn mòn, mài mòn hơn	Bền hơn do không tiếp xúc với lưu chất
Chi phí ban đầu	Thường rẻ hơn một chút	Thường cao hơn một chút
Ứng dụng chính	Mạng lưới PCCC, cấp nước ngầm	Phòng bơm, nhà máy công nghiệp

Gợi ý lựa chọn các trường hợp dùng van cổng ty chìm và ty nổi

Bạn nên lựa chọn van cổng ty chìm (NRS) trong các trường hợp sau:

Khi không gian lắp đặt bị hạn chế về chiều cao.
Khi van được lắp đặt dưới lòng đất hoặc trong các hố van (valve pit) chật hẹp.
Khi hệ thống không yêu cầu giám sát trạng thái van thường xuyên bằng mắt thường.
Khi ngân sách là yếu tố được ưu tiên hàng đầu.
Ví dụ thực tế: Đường ống cấp nước sạch chôn ngầm, van PCCC trên đường ống nhánh dưới đất, van trong các hố ga.

Van cổng ty nổi (OS&Y) là lựa chọn ưu tiên, thậm chí là bắt buộc trong các trường hợp:

Khi an toàn vận hành và việc giám sát trực quan là yêu cầu quan trọng nhất.
Trong các hệ thống phòng cháy chữa cháy (PCCC) lắp đặt nổi, đặc biệt là trong phòng bơm, nơi cần đảm bảo van luôn ở trạng thái mở 100%.
Trong các nhà máy sản xuất, dây chuyền công nghiệp, nơi người vận hành cần biết chính xác trạng thái của van để điều khiển quy trình sản xuất một cách an toàn.
Khi van được lắp đặt ở nơi có không gian thoáng đãng và việc bảo trì, bôi trơn trục van cần được thực hiện dễ dàng và định kỳ.

Qua bài so sánh trên, có thể thấy van cổng ty chìm và ty nổi không có loại nào “tốt hơn” tuyệt đối. Mỗi loại được sinh ra để giải quyết một bài toán kỹ thuật riêng biệt.

Ty chìm (NRS) là giải pháp nhỏ gọn, kinh tế cho các ứng dụng lắp đặt âm hoặc không gian hẹp.
Ty nổi (OS&Y) là giải pháp an toàn, đáng tin cậy cho các ứng dụng công nghiệp và PCCC cần giám sát trực quan.

Việc lựa chọn đúng loại van ngay từ đầu sẽ giúp hệ thống của bạn vận hành trơn tru, an toàn và tiết kiệm chi phí bảo trì trong dài hạn.
