Van cổng điều khiển khí nén là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

Trong các hệ thống đường ống công nghiệp hiện đại, nhu cầu tự động hóa ngày càng được chú trọng nhằm nâng cao hiệu suất vận hành và đảm bảo an toàn. Trong đó, van cổng điều khiển khí nén là một trong những giải pháp được sử dụng phổ biến nhờ khả năng đóng mở tự động, vận hành ổn định và không phụ thuộc vào nguồn điện.

Vậy van cổng khí nén là gì, cấu tạo ra sao và được ứng dụng trong những hệ thống nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

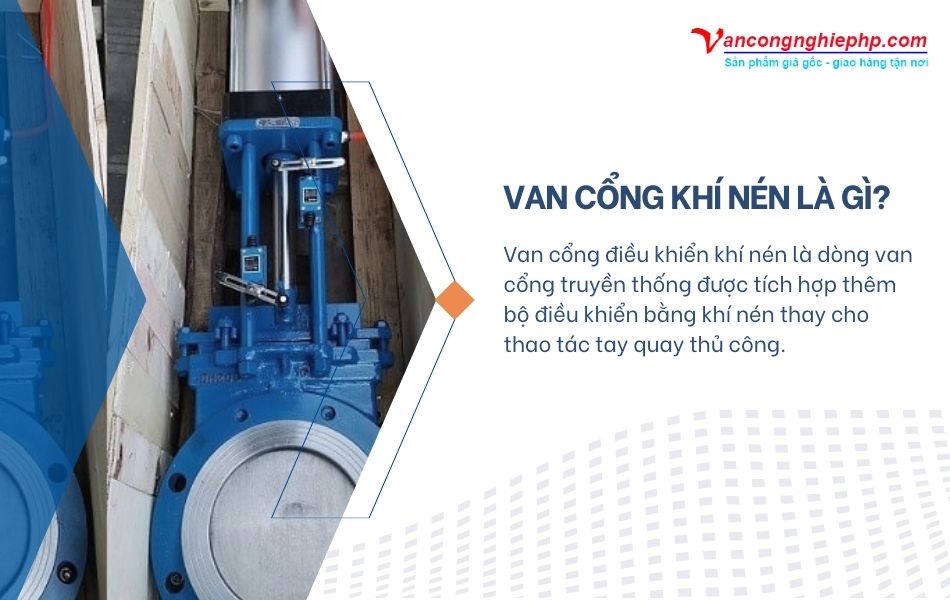

Van cổng điều khiển khí nén là gì?

Van cổng điều khiển khí nén là dòng van cổng truyền thống được tích hợp thêm bộ điều khiển bằng khí nén thay cho thao tác tay quay thủ công. Nhờ đó, việc đóng hoặc mở van được thực hiện tự động thông qua áp lực khí nén cấp vào bộ truyền động.

Trong thực tế, loại van này còn được gọi bằng nhiều tên khác nhau như:

• Van cổng khí nén
• Van cổng điều khiển bằng khí nén
• Van cửa khí nén
• Van chặn khí nén

Mặc dù cách gọi khác nhau, nhưng bản chất đều là van cổng sử dụng khí nén để vận hành, phù hợp với các hệ thống yêu cầu đóng/mở nhanh, an toàn và tự động hóa cao.

Các bộ phận cấu tạo chính của van cổng khí nén

Về cơ bản, van cổng điều khiển khí nén có cấu tạo không quá phức tạp và được hình thành từ sự kết hợp giữa van cổng cơ học truyền thống và bộ điều khiển bằng khí nén. Mỗi bộ phận đảm nhận một chức năng riêng, phối hợp với nhau để giúp van vận hành đóng/mở tự động, ổn định và an toàn trong hệ thống.

Thân van cổng

Thân van là bộ phận tiếp xúc trực tiếp với lưu chất, có nhiệm vụ đóng hoặc mở dòng chảy. Cấu tạo thân van cổng khí nén tương tự van cổng tay quay và thường được làm từ các vật liệu như gang, thép, inox, nhựa.

Van thường sử dụng kết nối mặt bích để đảm bảo độ kín khít và chịu áp lực tốt trong quá trình vận hành.

Bộ điều khiển khí nén

Bộ điều khiển khí nén là bộ phận tạo lực để nâng hoặc hạ cửa van. Khi được cấp khí nén, piston bên trong bộ truyền động sẽ chuyển động, tác động lên trục van và làm cửa van đóng hoặc mở theo yêu cầu.

Bộ điều khiển này giúp van cửa khí nén vận hành tự động, giảm sức lao động thủ công và nâng cao tính an toàn cho hệ thống.

Nguyên lý hoạt động của van cửa khí nén

Nguyên lý hoạt động của van cổng điều khiển bằng khí nén khá đơn giản. Khi khí nén được cấp vào bộ điều khiển, lực khí sẽ đẩy piston di chuyển, kéo trục van đi lên hoặc đi xuống, từ đó làm cửa van mở hoặc đóng hoàn toàn.

Van cổng khí nén chỉ làm việc hiệu quả ở hai trạng thái:

• Mở hoàn toàn: cửa van được nâng lên khỏi dòng chảy, hạn chế tổn thất áp suất.
• Đóng hoàn toàn: cửa van hạ xuống, chặn dòng lưu chất.

Do đặc điểm này, van không phù hợp để điều tiết lưu lượng mà chỉ dùng cho mục đích đóng/mở.

Phân loại van cổng điều khiển bằng khí nén

Trên thị trường hiện nay, van cổng điều khiển bằng khí nén được thiết kế với nhiều chủng loại khác nhau nhằm đáp ứng đa dạng điều kiện vận hành và yêu cầu kỹ thuật của từng hệ thống. Dưới đây là các cách phân loại phổ biến của van cổng khí nén hiện nay.

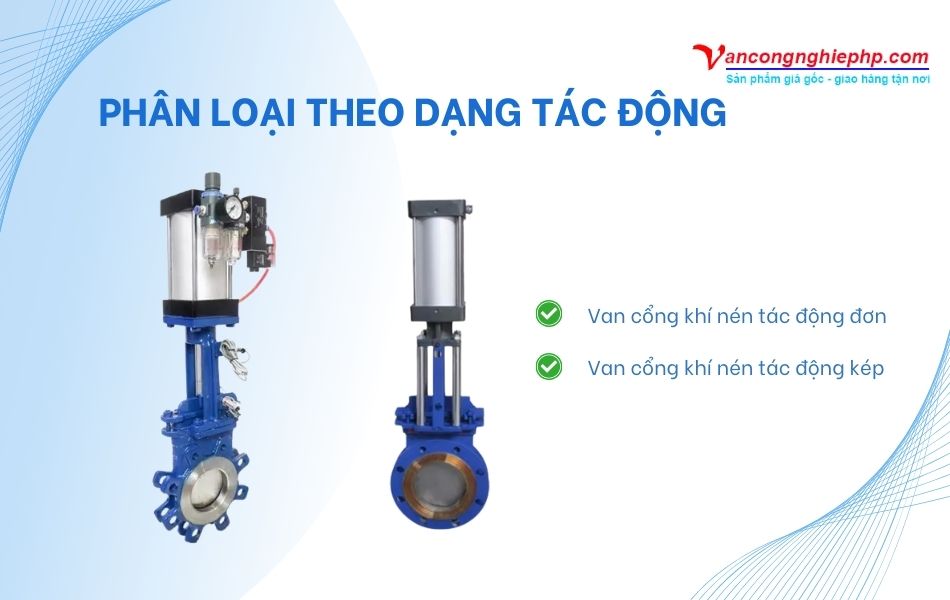

Phân loại theo dạng tác động

Dựa vào cơ chế vận hành của bộ điều khiển khí nén, van cổng khí nén được chia thành hai loại chính là tác động đơn và tác động kép.

• Van cổng khí nén tác động đơn: Đây là dòng van sử dụng lò xo hồi vị bên trong bộ điều khiển. Khi được cấp khí nén, van thực hiện hành trình đóng hoặc mở; khi ngắt khí, lò xo sẽ tự động đưa van trở về trạng thái ban đầu. Loại van này thường được ưu tiên trong các hệ thống yêu cầu an toàn cao, bởi khi xảy ra sự cố mất khí, van vẫn có thể tự động hồi về trạng thái đã được cài đặt sẵn.
• Van cổng khí nén tác động kép: Van sử dụng khí nén cho cả hai hành trình đóng và mở, không có lò xo hồi vị. Nhờ đó, quá trình vận hành ổn định, lực tác động lớn và phù hợp với các van kích thước lớn hoặc hệ thống có áp suất cao. Tuy nhiên, loại van này phụ thuộc hoàn toàn vào nguồn khí nén, nên cần đảm bảo hệ thống khí hoạt động ổn định.

Phân loại theo chất liệu thân van

Tùy theo môi trường làm việc và tính chất lưu chất, van cổng điều khiển khí nén được chế tạo từ nhiều loại vật liệu khác nhau, phổ biến gồm:

• Van cổng gang điều khiển khí nén: Thường được sử dụng trong hệ thống cấp thoát nước, PCCC hoặc các ứng dụng không yêu cầu cao về khả năng chống ăn mòn. Van có giá thành hợp lý, độ bền cơ học tốt và dễ lắp đặt.
• Van cổng thép điều khiển khí nén: Phù hợp với các hệ thống làm việc ở áp suất và nhiệt độ cao, môi trường công nghiệp nặng. Chất liệu thép giúp van chịu lực tốt, vận hành ổn định trong điều kiện khắc nghiệt.
• Van cổng inox điều khiển khí nén: Được ứng dụng trong các môi trường có tính ăn mòn, yêu cầu vệ sinh cao như hóa chất, thực phẩm, dược phẩm hoặc nước sạch. Van inox có tuổi thọ cao nhưng chi phí đầu tư cũng cao hơn so với các vật liệu khác.

Ưu điểm và hạn chế của van cổng điều khiển khí nén

Nhờ được tích hợp bộ điều khiển bằng khí nén, van cửa khí nén mang lại nhiều lợi thế trong quá trình vận hành hệ thống đường ống tự động. Tuy nhiên, bên cạnh những ưu điểm nổi bật, dòng van này cũng tồn tại một số hạn chế nhất định mà người dùng cần cân nhắc trước khi lựa chọn.

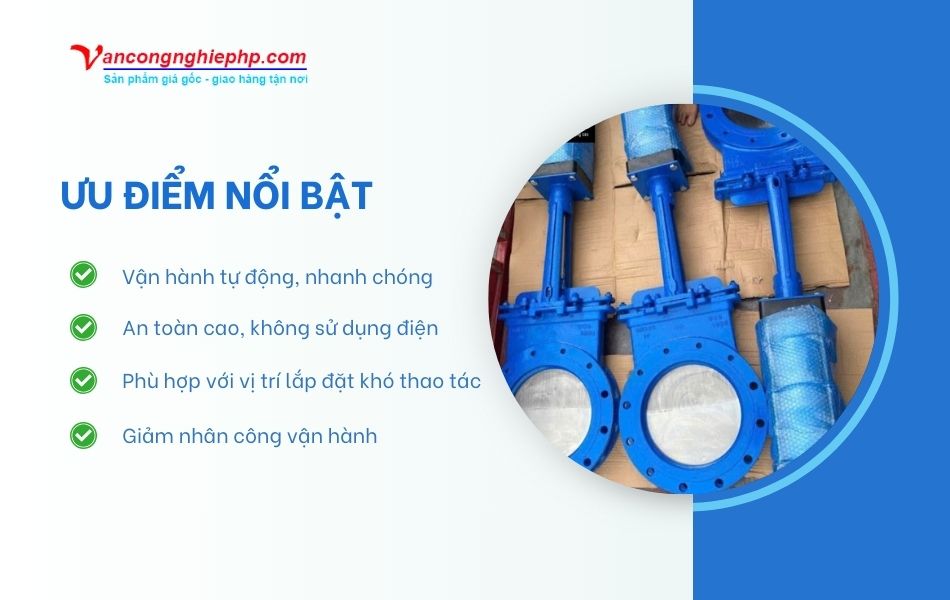

Ưu điểm nổi bật

• Vận hành tự động, nhanh chóng: Van đóng/mở nhờ áp lực khí nén giúp giảm thời gian thao tác và nâng cao hiệu suất vận hành hệ thống.
• An toàn cao, không sử dụng điện: Việc không dùng nguồn điện giúp van phù hợp trong môi trường dễ cháy nổ hoặc yêu cầu an toàn nghiêm ngặt.
• Phù hợp với vị trí lắp đặt khó thao tác: Van cửa khí nén hoạt động ổn định ở các vị trí trên cao, trong hố kỹ thuật hoặc khu vực khó tiếp cận bằng tay quay.
• Giảm nhân công vận hành: Tự động hóa quá trình đóng mở giúp hạn chế phụ thuộc vào con người, tối ưu chi phí vận hành lâu dài.

Hạn chế cần lưu ý

• Không phù hợp để điều tiết lưu lượng: Van chỉ nên sử dụng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn để tránh mài mòn và hư hỏng cửa van.
• Phụ thuộc vào nguồn khí nén: Hiệu quả vận hành của van phụ thuộc trực tiếp vào sự ổn định của hệ thống cấp khí.
• Chi phí đầu tư ban đầu cao hơn: So với van cổng tay quay, van cửa khí nén có giá thành cao hơn do tích hợp bộ điều khiển khí nén.
• Yêu cầu bảo trì định kỳ cho bộ điều khiển: Bộ truyền động khí nén cần được kiểm tra và bảo dưỡng để đảm bảo hoạt động ổn định lâu dài.

Khi nào nên sử dụng van cổng khí nén? Các ứng dụng điển hình

Trong các hệ thống đường ống hiện đại, việc lựa chọn van cổng khí nén không chỉ phụ thuộc vào tính tự động hóa mà còn liên quan trực tiếp đến điều kiện vận hành và yêu cầu an toàn của hệ thống. Van cổng điều khiển khí nén sẽ phát huy hiệu quả tối ưu khi được sử dụng đúng mục đích và đúng môi trường làm việc.

Khi nào nên sử dụng van cổng điều khiển khí nén?

• Hệ thống yêu cầu đóng/mở tự động nhằm giảm thao tác thủ công và nâng cao hiệu suất vận hành.
• Vị trí lắp đặt khó tiếp cận như trên cao, trong hố kỹ thuật hoặc khu vực hạn chế không gian.
• Tần suất đóng/mở cao và cần đảm bảo tính ổn định trong quá trình vận hành liên tục.
• Môi trường yêu cầu an toàn cao, không cho phép sử dụng thiết bị điện do nguy cơ cháy nổ.
• Hệ thống đã có sẵn nguồn khí nén, thuận lợi cho việc tích hợp và vận hành van.

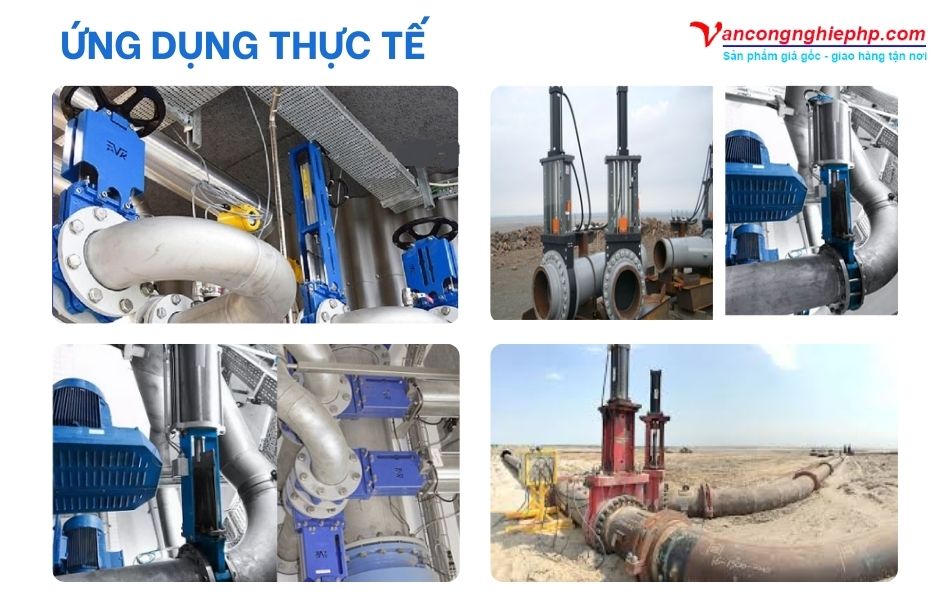

Các ứng dụng thực tế điển hình của van cổng khí nén:

• Hệ thống cấp thoát nước tự động: Giúp đóng/mở nhanh các tuyến ống chính, đảm bảo lưu lượng lớn và ổn định.
• Nhà máy xử lý nước và nước thải: Hỗ trợ kiểm soát dòng chảy tại các bể xử lý và tuyến ống trung tâm.
• Hệ thống PCCC: Đảm bảo khả năng đóng/mở kịp thời, an toàn và tin cậy khi có sự cố xảy ra.
• Dây chuyền sản xuất công nghiệp: Phục vụ việc cô lập dòng lưu chất trong quá trình vận hành hoặc bảo trì.
• Khu vực nguy hiểm hoặc môi trường khắc nghiệt: Giúp vận hành từ xa, hạn chế rủi ro cho người lao động.

Van cổng điều khiển khí nén là giải pháp hiệu quả cho các hệ thống đường ống yêu cầu đóng/mở tự động và an toàn. Việc hiểu rõ cấu tạo, nguyên lý và ứng dụng của van cổng khí nén sẽ giúp bạn lựa chọn thiết bị phù hợp, đảm bảo hệ thống vận hành ổn định và bền bỉ lâu dài.
