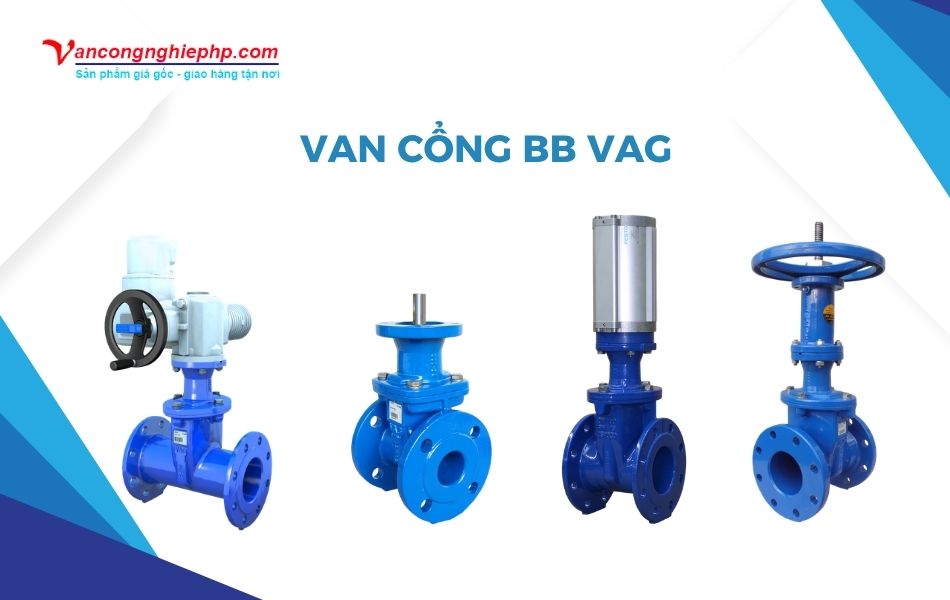

Van cổng BB VAG

Van cổng BB VAG là dòng van cổng kết nối mặt bích đến từ thương hiệu VAG của Đức, được sử dụng để đóng/mở và cô lập dòng chảy trong nhiều hệ thống đường ống. Sản phẩm có kích thước từ DN40 – DN1200 tùy model, thân chủ yếu bằng gang dẻo GGG40, trục inox, đa dạng kiểu ty, phương thức vận hành và chiều dài Face to Face. Đây là lựa chọn phù hợp cho các hệ thống cấp nước, xử lý nước và công nghiệp cần van cổng có cấu hình đa dạng.

Van cổng BB VAG là gì? Có đặc điểm nào đáng chú ý?

Van cổng BB VAG hay van cổng mặt bích VAG là dòng van sử dụng kết nối mặt bích ở hai đầu, trong đó BB được dùng để chỉ kiểu kết nối này. Khi vận hành, cánh van di chuyển lên hoặc xuống để thực hiện đóng/mở hoàn toàn dòng lưu chất và cô lập một đoạn đường ống.

VAG là thương hiệu van công nghiệp đến từ Đức, phát triển nhiều dòng van phục vụ lĩnh vực cấp nước, xử lý nước và các hệ thống công nghiệp. Tùy từng model, van cổng VAG có sự khác nhau về vật liệu, chiều dài Face to Face, tiêu chuẩn và cấp áp suất.

Một số đặc điểm đáng chú ý của dòng van này gồm:

• Thân van chủ yếu sử dụng gang dẻo GGG40, một số model dùng gang GG25.
• Trục ty bằng inox, có thiết kế ty nổi hoặc ty chìm.
• Gioăng làm kín chủ yếu là EPDM, một số model có tùy chọn NBR hoặc Viton.
• Phương thức vận hành đa dạng: Nắp chụp, tay quay, điều khiển điện hoặc khí nén tùy model.
• Có cả phiên bản Face to Face ngắn và dài, đáp ứng những yêu cầu lắp đặt khác nhau.
• Kích thước từ DN40 – DN1200, tùy từng dòng sản phẩm.
• Cấp áp suất gồm PN6, PN10, PN16 và PN25; trong đó PN10 và PN16 được sử dụng phổ biến.

Cấu tạo van cổng mặt bích VAG

Cấu tạo van cổng BB thương hiệu VAG gồm các bộ phận chính như thân van, nắp van, cánh van, trục ty, gioăng làm kín và bộ phận vận hành. Tùy model, thiết kế cụ thể có thể thay đổi.

• Thân và nắp van: Chủ yếu được chế tạo từ gang dẻo GGG40, bên cạnh đó có một số model sử dụng GG25. Vật liệu được lựa chọn theo yêu cầu làm việc của từng dòng van.
• Cánh van: Là bộ phận trực tiếp thực hiện nhiệm vụ đóng/mở đường ống. Thiết kế cánh van kết hợp với hệ thống làm kín giúp hạn chế dòng lưu chất đi qua khi van ở trạng thái đóng.
• Trục ty: VAG cung cấp các cấu hình ty nổi và ty chìm, trong đó trục thường sử dụng inox. Hai kiểu thiết kế này đáp ứng những yêu cầu khác nhau về không gian và khả năng quan sát trạng thái van.
• Gioăng làm kín: EPDM là loại gioăng phổ biến trên nhiều model. Với một số dòng hoặc điều kiện sử dụng cụ thể, có thể lựa chọn NBR hoặc Viton tùy cấu hình sản phẩm.
• Bộ phận vận hành: Có thể sử dụng nắp chụp, tay quay hoặc kết hợp bộ truyền động điện, khí nén tùy model. Vì vậy, người dùng có thể lựa chọn phương án vận hành thủ công hoặc tự động theo yêu cầu hệ thống.

Van cổng BB VAG có những lựa chọn nào?

Tùy model và điều kiện lắp đặt, van cổng mặt bích VAG có nhiều phương án về kiểu ty và vận hành.

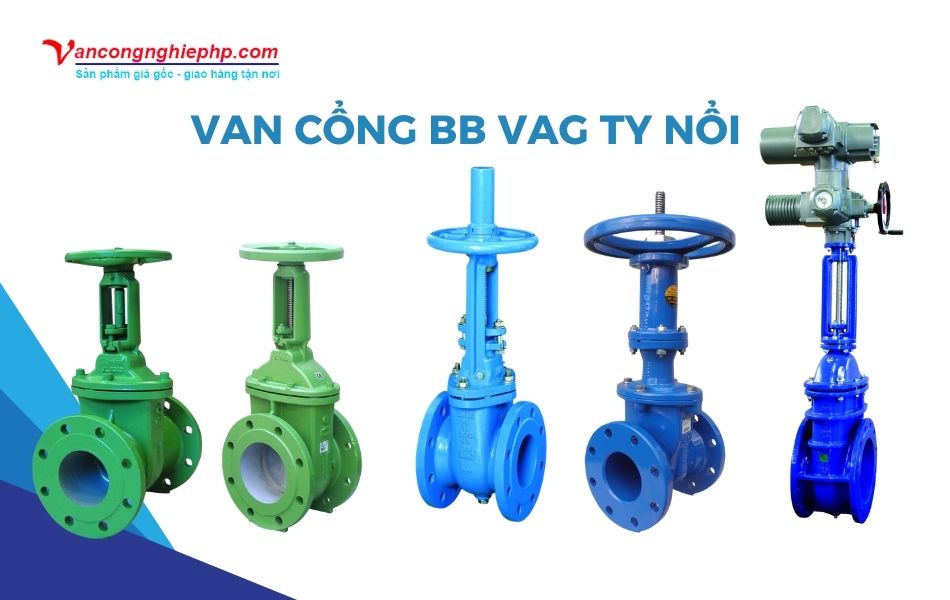

Van cổng BB VAG ty nổi

Ở thiết kế ty nổi, trục ty chuyển động lên xuống cùng với quá trình đóng/mở cánh van. Vị trí của ty có thể giúp người vận hành nhận biết trạng thái đóng hoặc mở của van trực quan hơn.

Kiểu van này phù hợp với những vị trí lắp đặt có đủ không gian phía trên và cần dễ dàng quan sát quá trình vận hành.

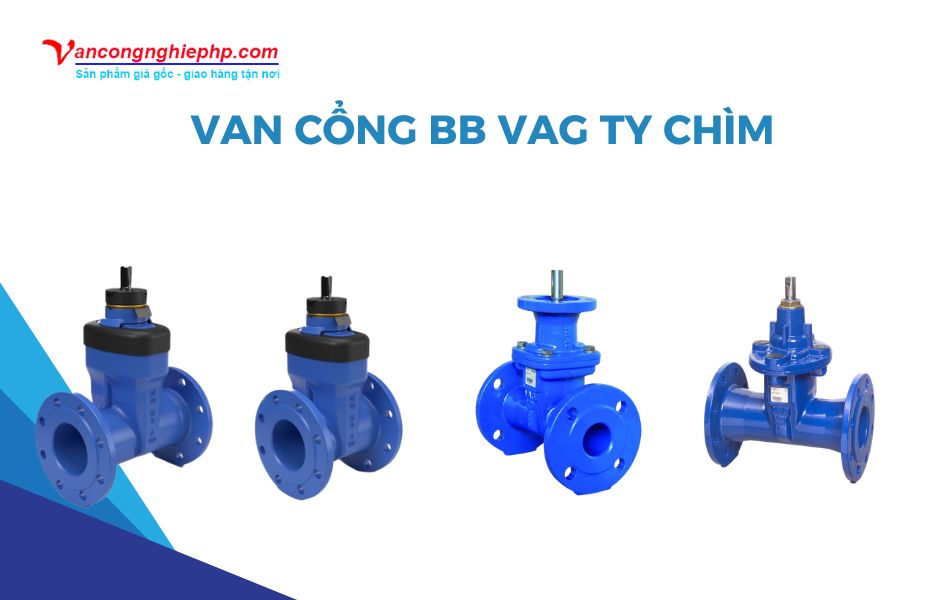

Van cổng BB VAG ty chìm

Với van cổng ty chìm VAG, trục ty không nâng cao đáng kể bên ngoài van khi đóng/mở. Thiết kế này giúp hạn chế chiều cao tổng thể và phù hợp với những vị trí có không gian phía trên hạn chế.

Khi lựa chọn van cổng BB VAG ty chìm, người dùng vẫn cần kiểm tra DN, PN, chiều dài F-F và phương thức vận hành để đảm bảo tương thích với hệ thống.

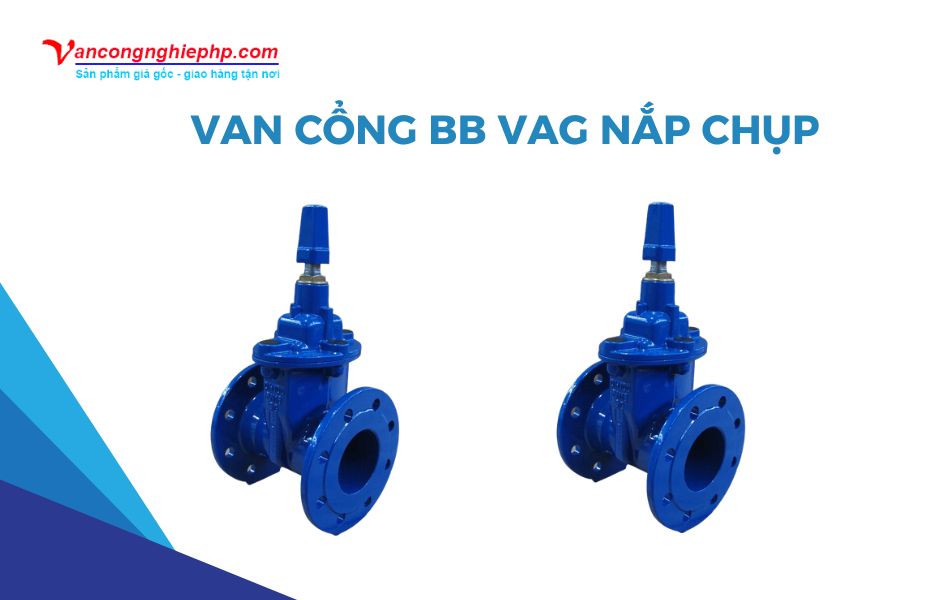

Van cổng BB VAG nắp chụp

Nắp chụp là phương án vận hành thường được lựa chọn khi van cần bố trí trong hố van hoặc những vị trí không yêu cầu tay quay cố định trên van. Trong một số cấu hình, van có thể kết hợp với phụ kiện vận hành phù hợp với vị trí lắp đặt.

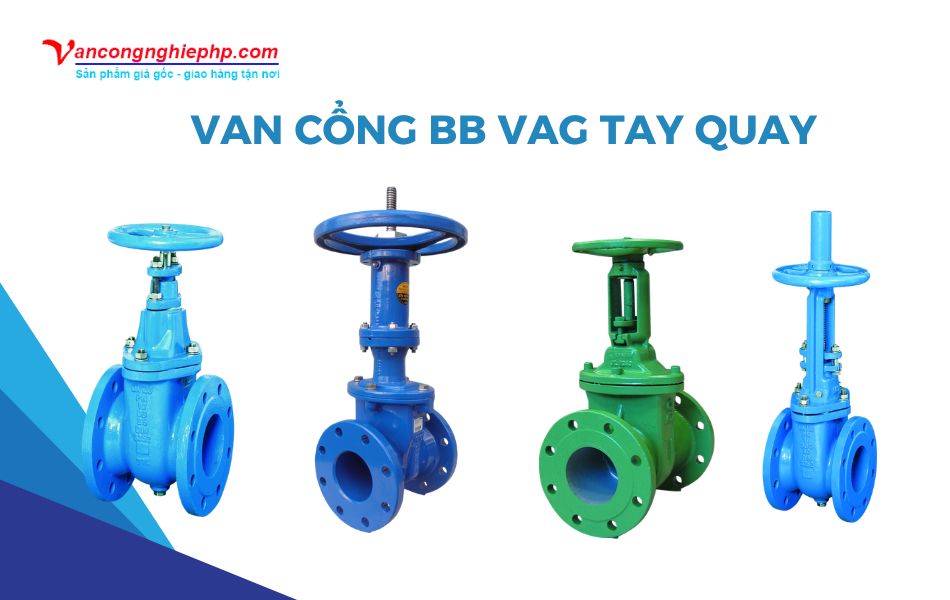

Van cổng BB VAG tay quay

Van sử dụng tay quay cho phép đóng/mở trực tiếp tại vị trí lắp đặt. Đây là phương án phù hợp với các hệ thống mà người vận hành có thể tiếp cận van để thao tác thủ công.

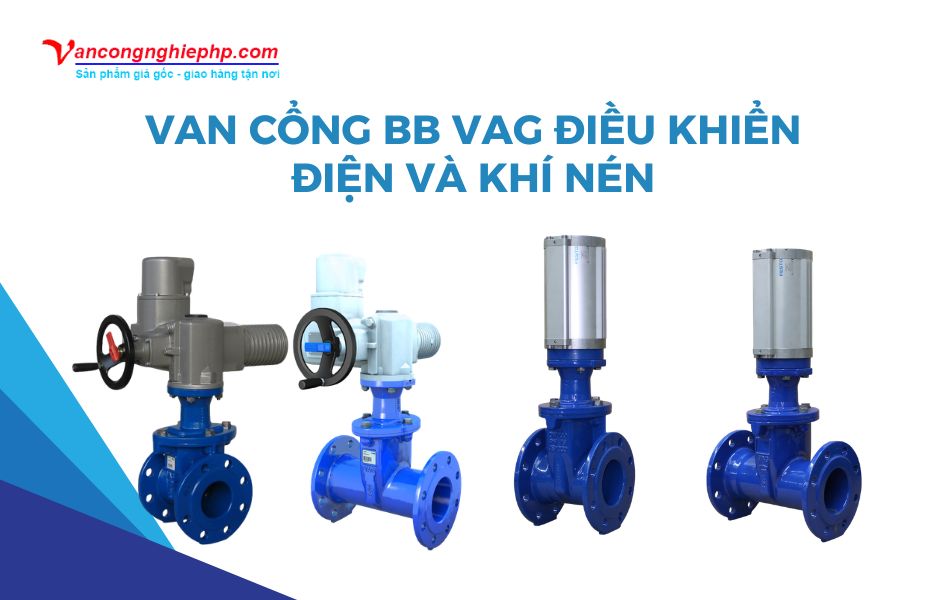

Van cổng BB VAG điều khiển điện và khí nén

Đối với các hệ thống yêu cầu tự động hóa, van cổng VAG có thể được lựa chọn với bộ truyền động điện hoặc khí nén tùy model và cấu hình. Phương án này phù hợp khi cần điều khiển van từ xa hoặc tích hợp vào hệ thống điều khiển tập trung.

Face to Face van cổng VAG – Dạng ngắn và dạng dài khác nhau thế nào?

Face to Face (F-F) là khoảng cách giữa hai mặt bích của van. Đây là thông số cần đặc biệt lưu ý khi lắp đặt mới hoặc thay thế một van cổng trên đường ống có sẵn.

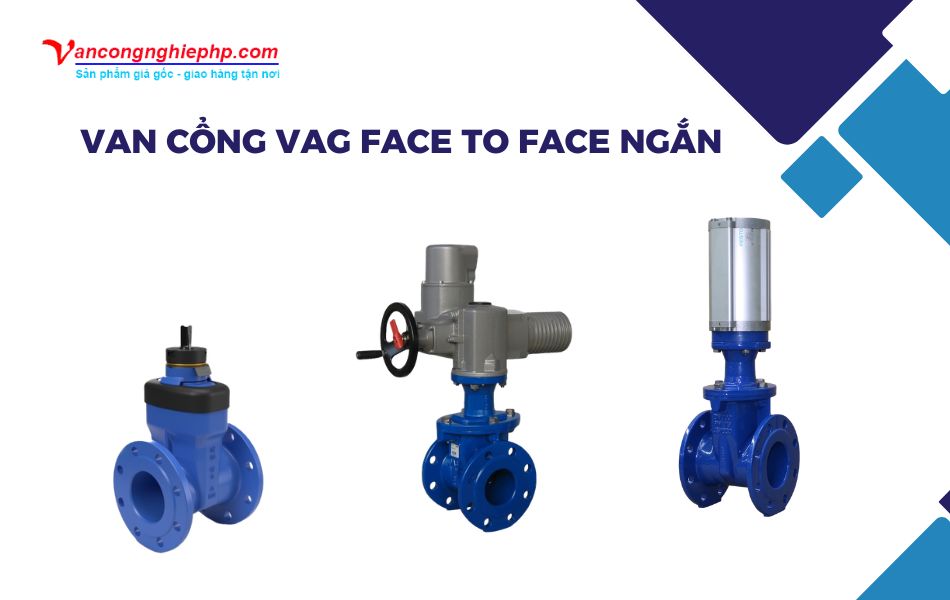

Van cổng VAG Face to Face ngắn

Phiên bản F-F ngắn có khoảng cách giữa hai mặt bích nhỏ hơn so với thiết kế F-F dài. Cấu hình này có thể phù hợp với những hệ thống bị giới hạn về chiều dài không gian lắp đặt.

Một số dòng van VAG sử dụng chiều dài theo các tiêu chuẩn tương ứng như DIN 3202 F4, tùy model.

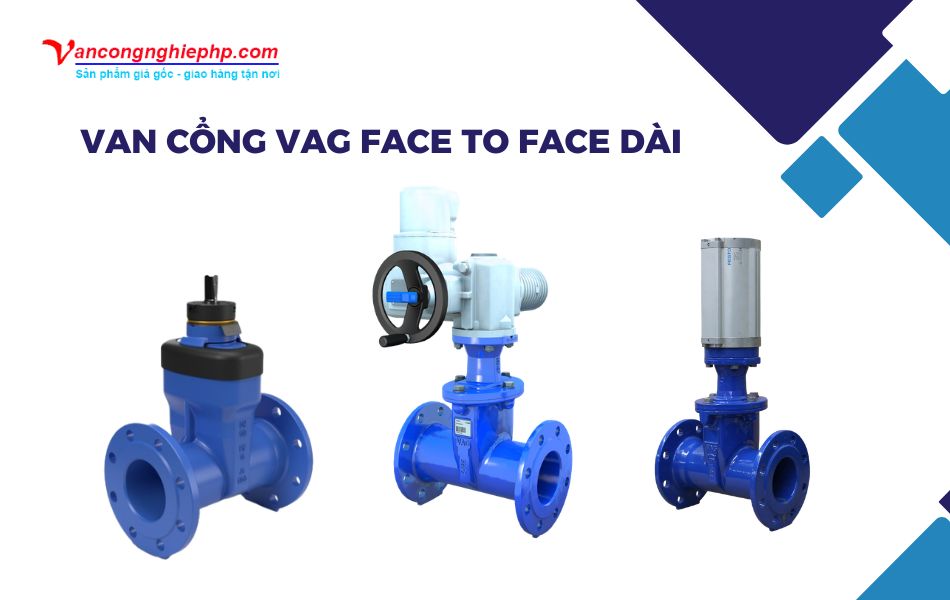

Van cổng VAG Face to Face dài

Ở phiên bản F-F dài, khoảng cách giữa hai mặt bích lớn hơn. Thiết kế này được lựa chọn khi hệ thống yêu cầu chiều dài van theo một tiêu chuẩn hoặc kích thước lắp đặt cụ thể.

Một số dòng VAG có cấu hình long Face to Face theo DIN 3202 F5. Vì vậy, khi lựa chọn van cổng mặt bích thương hiệu VAG để thay thế van cũ, cần đo chính xác khoảng cách lắp đặt thay vì chỉ dựa vào kích thước DN.

Thông số kỹ thuật van cổng BB VAG

Các thông số trên mang tính tổng quan cho dòng sản phẩm. DN, PN, vật liệu gioăng, tiêu chuẩn và chiều dài Face to Face cần được kiểm tra theo đúng model VAG trước khi đặt hàng.

Tiêu chuẩn và cấp áp suất của van cổng mặt bích VAG

Phần lớn các dòng van cổng VAG Đức được thiết kế theo hệ tiêu chuẩn DIN, phù hợp với nhiều hệ thống đường ống sử dụng tiêu chuẩn Châu Âu. Bên cạnh đó, một số model có thể được cung cấp theo tiêu chuẩn BS hoặc ANSI.

Về áp suất, van cổng BB VAG có các lựa chọn PN6, PN10, PN16 và PN25 tùy dòng. Trong đó, PN10 và PN16 là hai cấp áp suất phổ biến trong nhiều hệ thống cấp nước và công nghiệp.

Khi lựa chọn, không nên chỉ dựa vào thông số PN chung của thương hiệu mà cần kiểm tra chính xác model, tiêu chuẩn mặt bích và điều kiện áp suất thực tế của đường ống.

Ứng dụng của van cổng BB thương hiệu VAG

Nhờ có nhiều lựa chọn về kích thước, vật liệu và phương thức vận hành, van cổng mặt bích VAG có thể được sử dụng trong nhiều hệ thống như:

• Hệ thống cấp nước và mạng lưới phân phối nước.
• Nhà máy xử lý nước.
• Trạm bơm và đường ống dẫn nước.
• Hệ thống nước công nghiệp.
• Đường ống trong các nhà máy và khu công nghiệp.
• Hệ thống xử lý nước thải tùy model.
• Các công trình hạ tầng cần van đóng/mở và cô lập tuyến ống.

Đối với từng ứng dụng, cần lựa chọn model dựa trên môi chất, nhiệt độ, áp suất, DN, tiêu chuẩn kết nối và vật liệu gioăng.
