Van cổng BB Hawle

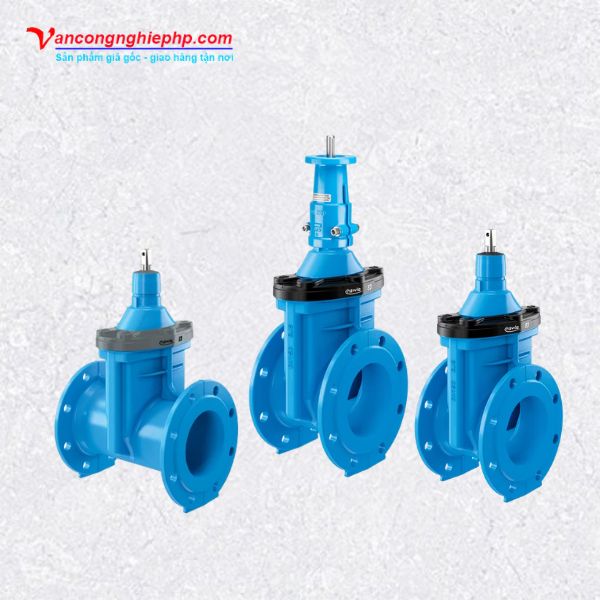

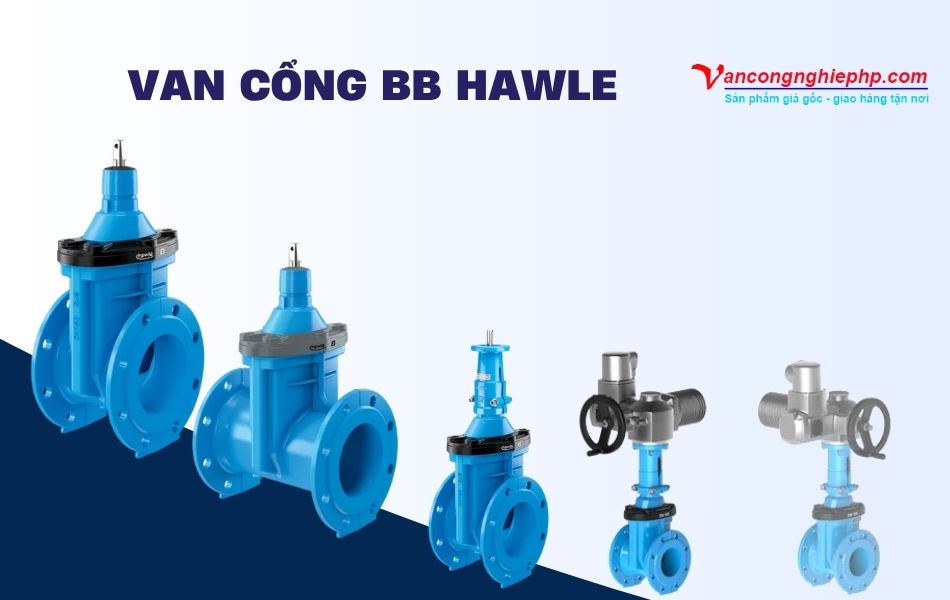

Van cổng BB Hawle là dòng van cổng kết nối mặt bích đến từ thương hiệu Hawle, được thiết kế với nhiều series và cấu hình khác nhau để đáp ứng các hệ thống nước, nước thô, nước biển, nước thải và gas. Sản phẩm nổi bật với thiết kế lòng van thông thoáng, ghế đàn hồi, khả năng lắp đặt ngầm và nhiều lựa chọn vận hành từ thủ công đến sử dụng bộ truyền động điện.

Van cổng BB Hawle là gì?

Van cổng BB Hawle hay van cổng mặt bích Hawle là thiết bị dùng để đóng hoặc mở dòng chảy trong đường ống thông qua chuyển động nâng/hạ nêm van. Hai đầu van được thiết kế kết nối với đường ống bằng mặt bích, tạo liên kết chắc chắn và thuận tiện cho việc lắp đặt, tháo dỡ khi bảo trì.

Hawle phát triển nhiều dòng van cổng với các thiết kế E1, E1+, E2 và E3. Tùy từng model, van có thể sử dụng cho nước, nước thô, nước biển, nước xám, nước thải hoặc gas. Một số phiên bản còn được trang bị position indicator hoặc kết hợp actuator để phục vụ hệ thống vận hành tự động.

Đặc biệt, nhiều model có lòng van trơn, thẳng dòng, giúp dòng lưu chất đi qua thuận lợi khi van mở hoàn toàn. Đây cũng là thiết kế phù hợp với chức năng chính của van cổng là đóng/mở và cô lập đường ống.

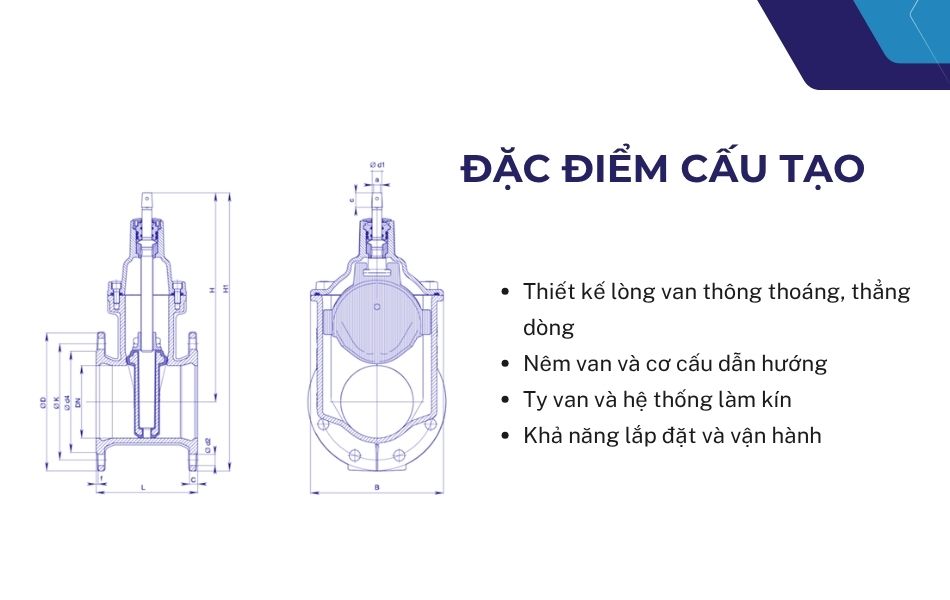

Cấu tạo và đặc điểm nổi bật của van cổng mặt bích Hawle

Thiết kế lòng van thông thoáng, thẳng dòng

Các dòng van cổng Hawle sử dụng thiết kế resilient seated gate valve với smooth, straight-through bore. Khi mở hoàn toàn, lòng van tạo đường dẫn tương đối thông thoáng, hạn chế các vị trí gây cản trở dòng chảy.

Nêm van và cơ cấu dẫn hướng

Ở dòng E3, wedge guide được chế tạo từ vật liệu POM chống mài mòn và có thiết kế tối ưu tải. Cấu tạo này giúp giảm hao mòn trong quá trình đóng/mở và giảm mô-men vận hành.

Wedge nut có kích thước lớn cùng chiều dài ren phù hợp, cho khả năng chịu mô-men cao. Nêm van được liên kết với wedge nut thông qua elastomer lưu hóa, góp phần giảm rung khi vận hành.

Ty van và hệ thống làm kín

Một số model sử dụng ty thép không gỉ Duplex, trong khi hệ thống làm kín sử dụng O-ring, lip-seal hoặc các vật liệu chuyên dụng tùy môi trường.

Ở dòng E3, O-ring và lip-seal đặt trong bonnet có thể thay thế ngay cả khi van đang chịu áp suất vận hành, giúp thuận tiện hơn cho công tác bảo trì.

Khả năng lắp đặt và vận hành

Nhiều model Hawle được thiết kế phù hợp lắp đặt ngầm 100%. Một số dòng E3 còn tương thích với cleaning pig và có thể kết hợp position indicator hoặc automatic actuator.

Với các model sử dụng AUMA actuator, cần lưu ý đây là cấu hình phục vụ đóng/mở tự động, không sử dụng để điều tiết dòng chảy.

Van cổng BB Hawle có những dòng nào?

Danh mục van cổng mặt bích thương hiệu Hawle khá đa dạng. Có thể phân nhóm theo thiết kế và môi chất sử dụng như sau:

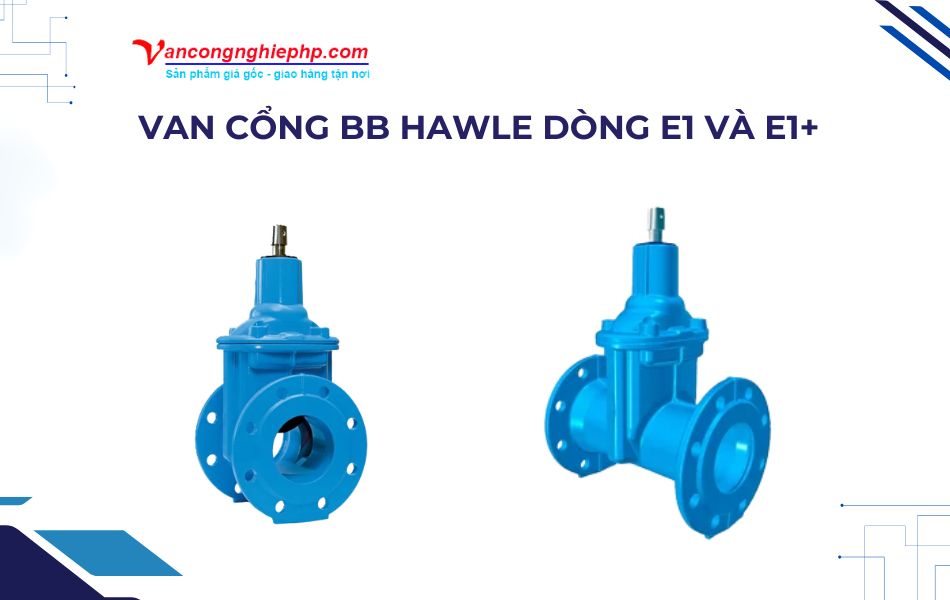

Van cổng BB Hawle dòng E1 và E1+

Dòng E1 gồm các model 4000E1 dạng ngắn và 4700E1 dạng dài, áp suất PN10 | PN16, chiều dài lần lượt theo EN 558 GR14 và GR15. Các bộ phận tiếp xúc với nước ở dòng E1 phù hợp cho nước uống.

Dòng E1+ được phát triển với ty Duplex, tiêu biểu như 4000E1+ và 4700E1+. Thiết kế này vẫn duy trì cấu trúc E1 nhưng bổ sung ty thép không gỉ Duplex.

Đối với nước thô, Hawle có 4002E1 và 4002E1+. Đây là các phiên bản chuyên dụng cho raw water và không phù hợp với nước uống.

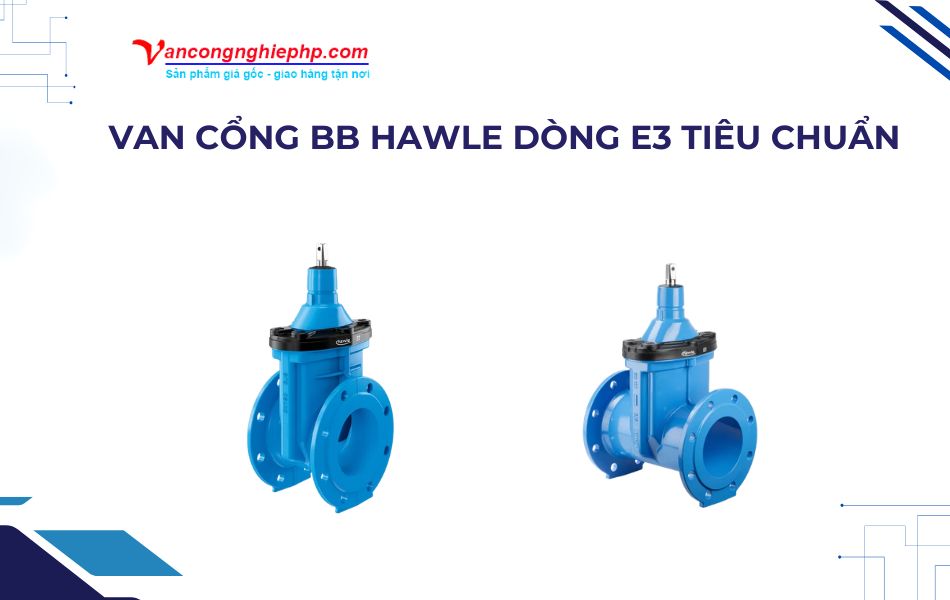

Van cổng BB Hawle dòng E3 tiêu chuẩn

Hai model tiêu biểu là 4000E3 dạng ngắn GR14 và 4700E3 dạng dài GR15, áp suất PN10 | PN16.

Dòng E3 có nhiều đặc điểm đáng chú ý như bonnet phủ epoxy, ty Duplex, wedge guide POM, nêm đàn hồi, wedge nut ren dài, O-ring/lip-seal có thể thay thế dưới áp suất và khả năng lắp đặt ngầm.

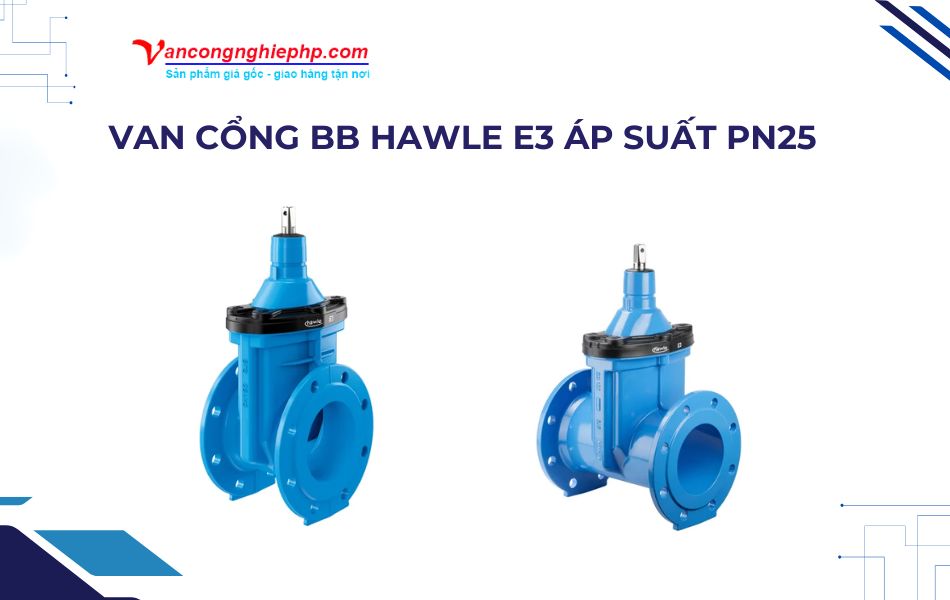

Van cổng BB Hawle E3 áp suất PN25

Nếu hệ thống yêu cầu cấp áp suất cao hơn, Hawle có 4010E3 dạng ngắn và 4710E3 dạng dài, đều theo cấu hình PN25.

Ngoài ra, 4010EME3 là phiên bản E3 PN25 kết hợp AUMA actuator, phù hợp với hệ thống cần đóng/mở bằng điện.

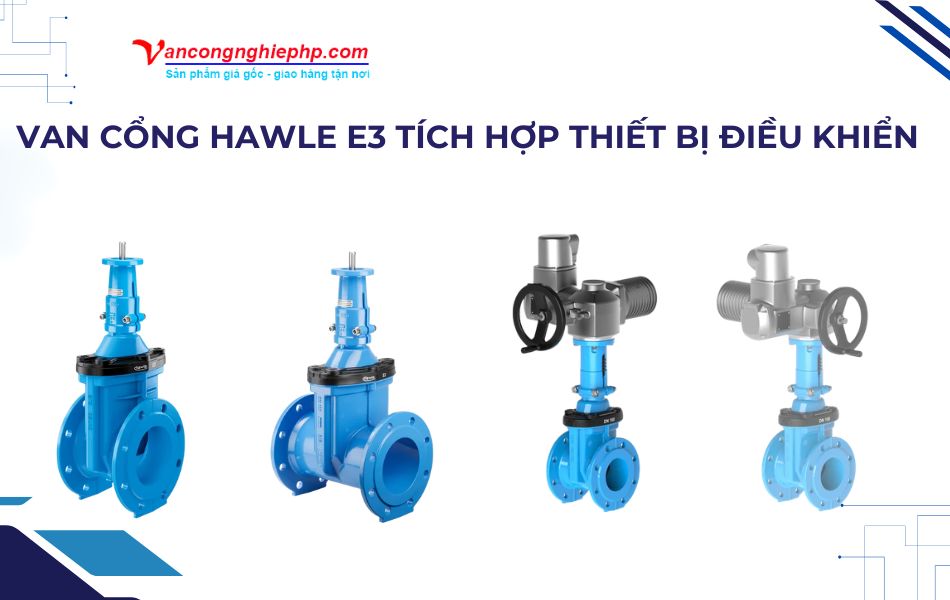

Van cổng Hawle E3 tích hợp thiết bị điều khiển

Một số model được thiết kế để kết hợp với thiết bị điều khiển:

• 4000ELE3: E3 ngắn, có adapter cho actuator.
• 4700ELE3: E3 dài, dành cho electric actuator.
• 4000STE3: E3 ngắn có position indicator.
• 4000EME3 / 4700EME3: E3 kết hợp AUMA actuator.

Tùy kích thước, việc lắp actuator hoặc position indicator có thể thực hiện trực tiếp trên bonnet tiêu chuẩn hoặc thông qua adapter.

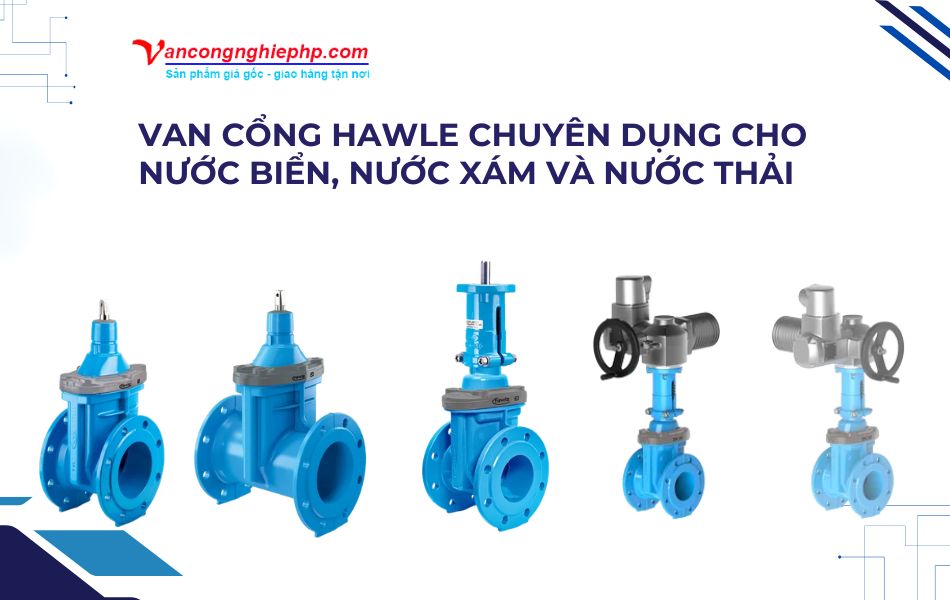

Van cổng Hawle chuyên dụng cho nước biển, nước xám và nước thải

Hawle có các phiên bản E3 dành cho môi trường đặc thù như 4002E3, 4702E3, 4002ELE3 và 4002EME3.

Các model này có cấu hình ty Duplex chuyên dụng tùy môi trường. Chẳng hạn, phiên bản cho nước biển/nước thải sử dụng Duplex 1.4462, trong khi phiên bản nước xám sử dụng Duplex 1.4162 theo thông tin sản phẩm.

Nhóm van này không phù hợp cho nước uống, do cấu hình vật liệu làm kín chuyên dụng.

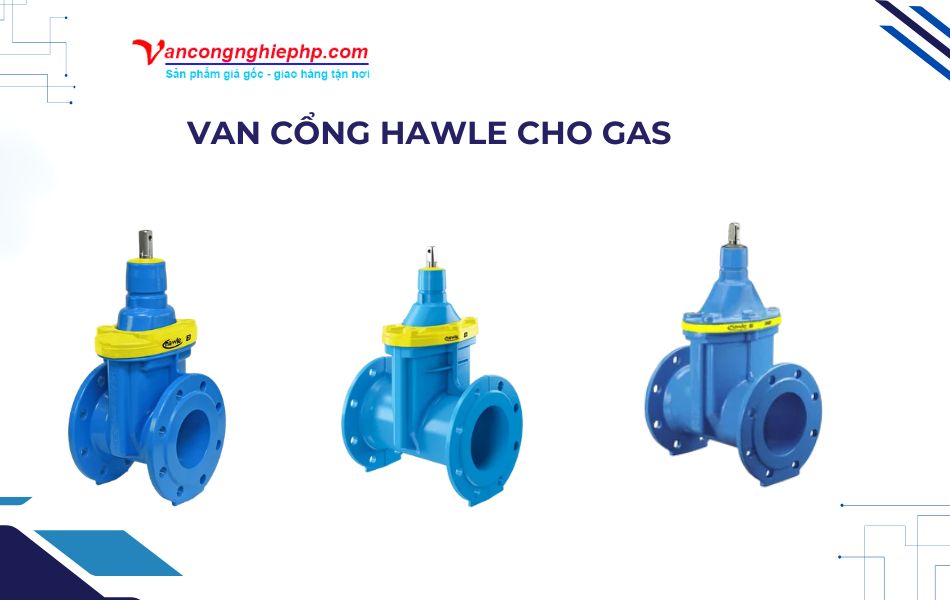

Van cổng Hawle cho gas

Đối với hệ thống gas, Hawle cung cấp các model chuyên dụng như 4005E3, 4705E3 và 4705E2.

Trong đó, 4005E3 là dòng E3 dạng ngắn GR14; 4705E3 là E3 dạng dài GR15 PN16. Model 4705E2 cũng là van gas dạng dài GR15 PN16 nhưng thuộc dòng E2, có khả năng vận hành ở chênh áp đến 16 bar mà không cần bypass hoặc bộ trợ lực.

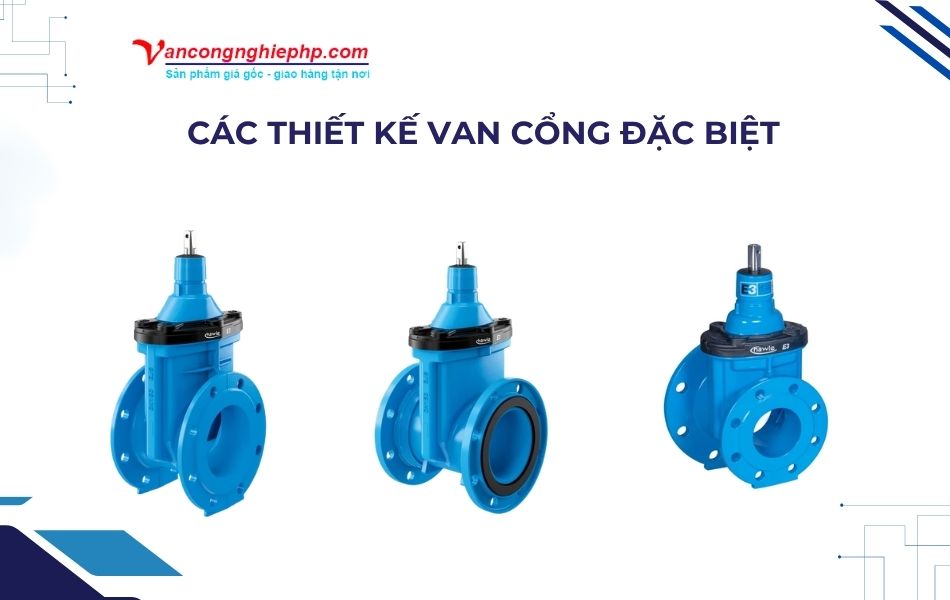

Các thiết kế van cổng đặc biệt

Ngoài các model phổ biến, Hawle còn có một số cấu hình chuyên dụng:

• 4060E3: thiết kế theo BS5163/AS2638, mặt bích AS4087.
• 4120E3: đầu spigot kết hợp hệ thống loose flange, phù hợp cho công trình mới và thay thế van.
• 4150E3: van cổng tích hợp bộ giảm đường kính, kết hợp chức năng van và giảm ống trong một thiết kế.

Đây là các cấu hình đặc biệt nên cần kiểm tra đúng tiêu chuẩn kết nối trước khi lựa chọn.

Thông số kỹ thuật và tiêu chuẩn của van cổng BB Hawle

Trong đó, GR14 và GR15 thể hiện chiều dài kết cấu theo EN 558; các model GR14 có thiết kế ngắn hơn GR15. Cấp áp suất cũng cần được kiểm tra theo từng model vì Hawle có các lựa chọn PN10, PN16 và PN25.

Ứng dụng của van cổng mặt bích Hawle

Van cổng Hawle được sử dụng trong nhiều hệ thống nhờ có nhiều cấu hình dành cho từng môi chất, tiêu chuẩn và điều kiện vận hành, tiêu biểu như:

• Mạng lưới cấp nước và hệ thống phân phối nước.
• Nhà máy xử lý nước.
• Hệ thống nước thô.
• Đường ống nước biển, nước xám và nước thải.
• Đường ống chôn ngầm.
• Hệ thống gas với các model chuyên dụng.
• Hệ thống cần đóng/mở tự động bằng electric actuator.

Khi lựa chọn, cần căn cứ vào môi chất thực tế để tránh sử dụng nhầm các model chuyên dụng cho nước thô, nước thải hoặc gas vào hệ thống nước uống.

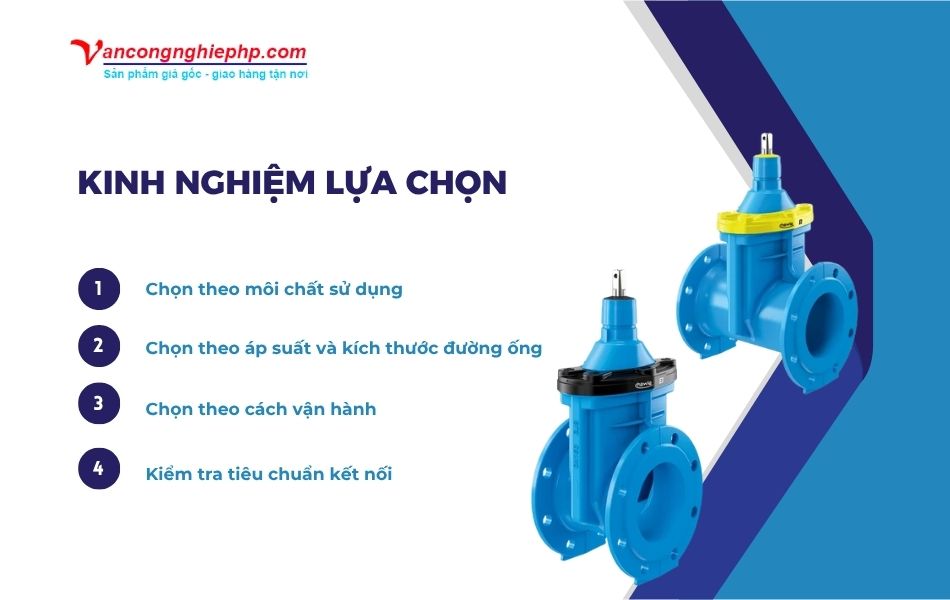

Kinh nghiệm lựa chọn van cổng BB Hawle phù hợp

• Chọn theo môi chất sử dụng: Trước tiên cần xác định van dùng cho nước sạch, nước thô, nước biển, nước xám, nước thải hay gas. Mỗi môi trường có model và vật liệu làm kín phù hợp riêng.
• Chọn theo áp suất và kích thước đường ống: Kiểm tra DN, áp suất làm việc và cấp PN của hệ thống. Hawle có các model PN10, PN16 và PN25, đồng thời có thiết kế GR14 hoặc GR15.
• Chọn theo cách vận hành: Nếu vận hành thủ công, có thể lựa chọn cấu hình tiêu chuẩn. Với hệ thống cần giám sát vị trí đóng/mở hoặc tự động hóa, có thể tham khảo model có position indicator, adapter actuator hoặc AUMA actuator.
• Kiểm tra tiêu chuẩn kết nối: Ngoài EN 1092-2, một số model sử dụng tiêu chuẩn khác như AS4087/BS5163. Vì vậy cần đối chiếu tiêu chuẩn mặt bích của đường ống trước khi đặt hàng.

Mua van cổng BB Hawle chính hãng, giá tốt tại Van công nghiệp HP

Van công nghiệp HP cung cấp van cổng BB Hawle với nhiều lựa chọn về series, kích thước, áp suất và cấu hình vận hành. Tùy nhu cầu sử dụng, khách hàng có thể lựa chọn van E1, E1+, E2 hoặc E3 cho hệ thống nước, nước thô, nước thải, gas và các môi chất phù hợp.

Khi mua van cổng mặt bích Hawle tại Van công nghiệp HP, khách hàng được hỗ trợ:

• Tư vấn lựa chọn model theo DN, PN, môi chất và tiêu chuẩn kết nối.
• Cung cấp thông tin nguồn gốc, thông số kỹ thuật rõ ràng.
• Hỗ trợ CO/CQ theo từng sản phẩm.
• Chính sách giá tốt cho đơn hàng số lượng lớn.
• Hỗ trợ tư vấn kỹ thuật và giao hàng trên toàn quốc.

Liên hệ Van công nghiệp HP để được tư vấn và báo giá van cổng BB Hawle phù hợp với hệ thống của bạn.
