Van cổng BB DN80

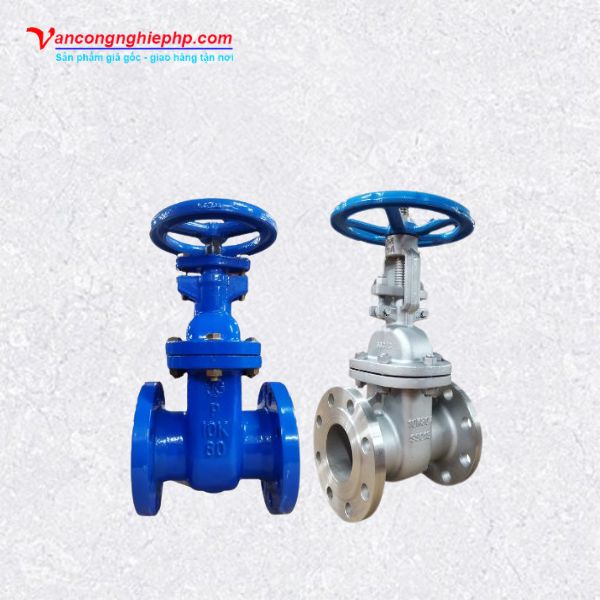

Van cổng BB DN80 là dòng van công nghiệp có kích thước danh nghĩa DN80, sử dụng kết nối mặt bích để lắp đặt trên đường ống. Sản phẩm chuyên dùng để đóng/mở dòng lưu chất và được sử dụng trong hệ thống cấp nước, PCCC, xử lý nước cũng như nhiều đường ống công nghiệp. Tùy yêu cầu, van có thể sử dụng nắp chụp, tay quay hoặc kết hợp bộ điều khiển điện, với các lựa chọn vật liệu như gang, inox và thép.

Van cổng BB DN80 là gì?

Van cổng BB DN80 là loại van cổng có kích thước danh nghĩa DN80, tương đương 80A, với hai đầu van được thiết kế kết nối bằng mặt bích. Vì vậy, sản phẩm còn được gọi với nhiều tên như van cổng DN80 BB, van cổng mặt bích DN80, van cổng DN80 mặt bích hoặc van cổng DN80 nối bích. Các cách gọi này đều dùng để chỉ dòng van cổng DN80 sử dụng kiểu kết nối mặt bích với đường ống.

Cơ cấu đóng/mở của van sử dụng một cánh van chuyển động lên xuống trong thân. Khi mở, cánh van được nâng lên để tạo khoảng thông thoáng cho lưu chất đi qua; khi đóng, cánh van hạ xuống và ngăn dòng chảy. Do đó, van cổng BB DN80 chủ yếu được sử dụng để đóng/mở hoặc cô lập một đoạn đường ống thay vì điều tiết lưu lượng liên tục.

Kiểu kết nối mặt bích giúp cố định van chắc chắn trên hệ thống và thuận tiện tháo lắp khi cần bảo trì. Với nhiều lựa chọn về vật liệu, kiểu ty và phương thức vận hành, sản phẩm có thể được cấu hình phù hợp với từng vị trí lắp đặt và điều kiện làm việc.

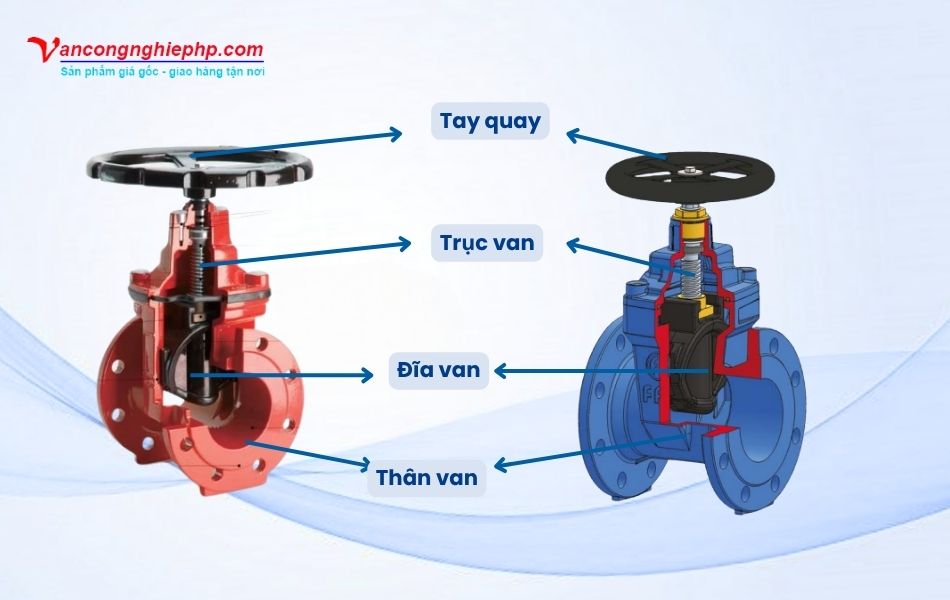

Cấu tạo van cổng DN80 mặt bích

Về cơ bản, cấu tạo của van cổng BB DN80 gồm nhiều bộ phận phối hợp để thực hiện chức năng đóng/mở. Vật liệu của từng chi tiết có thể thay đổi tùy thương hiệu, model và môi trường sử dụng.

Thân van

Thân van là bộ phận bao bọc các chi tiết bên trong, đồng thời chịu tác động của áp lực dòng lưu chất. Hai đầu thân được thiết kế mặt bích để kết nối với đường ống DN80.

Các vật liệu thường gặp gồm gang, inox và thép. Trong đó, việc lựa chọn vật liệu cần dựa trên áp lực, nhiệt độ và loại lưu chất mà hệ thống sử dụng.

Cánh van

Cánh van là bộ phận trực tiếp thực hiện việc ngăn hoặc cho phép lưu chất đi qua. Cánh chuyển động theo phương thẳng đứng, được nâng lên khi mở và hạ xuống khi đóng.

Tùy từng model, cánh van có thể được chế tạo từ gang, inox hoặc thép, đồng thời có thể sử dụng lớp phủ hoặc lớp bọc phù hợp để tăng khả năng làm kín và đáp ứng điều kiện sử dụng.

Ty van

Ty van có nhiệm vụ truyền chuyển động từ bộ phận vận hành đến cánh van. Van cổng DN80 có thể sử dụng ty nổi hoặc ty chìm tùy thiết kế.

Ty van thường sử dụng inox (thép không gỉ) nhằm đảm bảo độ bền cơ học và khả năng chống ăn mòn trong điều kiện làm việc phù hợp.

Gioăng và bộ phận làm kín

Hệ thống gioăng có nhiệm vụ tạo độ kín giữa các vị trí tiếp xúc, hạn chế rò rỉ lưu chất khi van đóng. Vật liệu làm kín thường gặp gồm EPDM, NBR, PTFE hoặc các vật liệu chuyên dụng khác tùy model.

Việc lựa chọn gioăng cần căn cứ vào loại lưu chất, nhiệt độ và áp lực làm việc của hệ thống.

Bộ phận vận hành

Tùy phiên bản, van cổng mặt bích DN80 có thể sử dụng nắp chụp, tay quay hoặc bộ điều khiển điện. Bộ phận này tạo lực để truyền chuyển động đến ty và cánh van.

Với van điều khiển điện, bộ truyền động được lựa chọn dựa trên yêu cầu mô-men xoắn, điện áp, thời gian đóng/mở và cấu hình thực tế của van.

Thông số van cổng BB DN80

Dưới đây là các thông tin kỹ thuật cơ bản của van cổng BB DN80. Thông số thực tế có thể thay đổi theo từng thương hiệu và model:

Các loại van cổng BB DN80 phổ biến theo dạng vận hành

Tùy vị trí lắp đặt và yêu cầu sử dụng, van cổng DN80 nối bích có thể được lựa chọn theo phương thức vận hành. Ba dạng thường gặp gồm nắp chụp, tay quay và điều khiển điện.

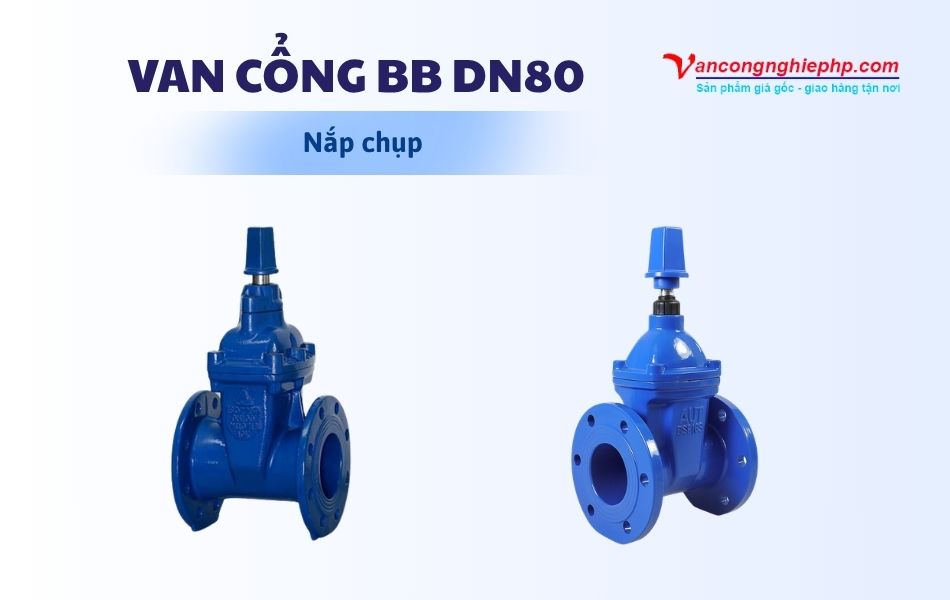

Van cổng BB DN80 nắp chụp

Van cổng BB DN80 nắp chụp sử dụng nắp chụp để thao tác đóng/mở thay cho tay quay. Cấu hình này thường đi cùng ty chìm, giúp phần vận hành có thiết kế tương đối gọn và không làm tăng chiều cao đáng kể khi van hoạt động.

Phần thân của loại van này có thể sử dụng gang, inox hoặc thép tùy model; cánh van thường sử dụng vật liệu tương ứng với yêu cầu của hệ thống, trong khi ty thường là inox hoặc thép không gỉ. Dòng van này có thể được lựa chọn cho các hệ thống cấp nước, PCCC và đường ống cần bố trí van tại vị trí hạn chế về không gian phía trên.

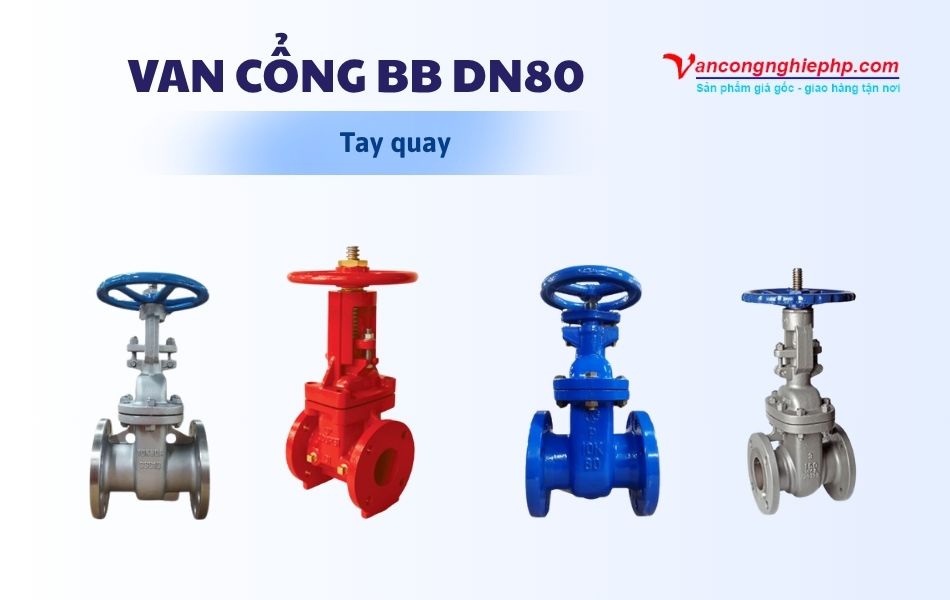

Van cổng BB DN80 tay quay

Van cổng BB DN80 tay quay sử dụng vô lăng để người vận hành trực tiếp điều khiển trạng thái đóng/mở. Đây là dạng vận hành phổ biến trong các hệ thống mà van được thao tác ngay tại vị trí lắp đặt.

Tùy model, van có thể sử dụng ty nổi hoặc ty chìm. Với ty nổi, vị trí của ty thay đổi theo quá trình đóng/mở nên thuận tiện quan sát trạng thái van. Ngược lại, ty chìm có thiết kế gọn hơn theo chiều cao.

Về vật liệu, van cổng DN80 mặt bích tay quay có thể được chế tạo từ gang, inox hoặc thép. Việc lựa chọn vật liệu cần căn cứ vào lưu chất, áp lực, nhiệt độ và điều kiện môi trường của hệ thống.

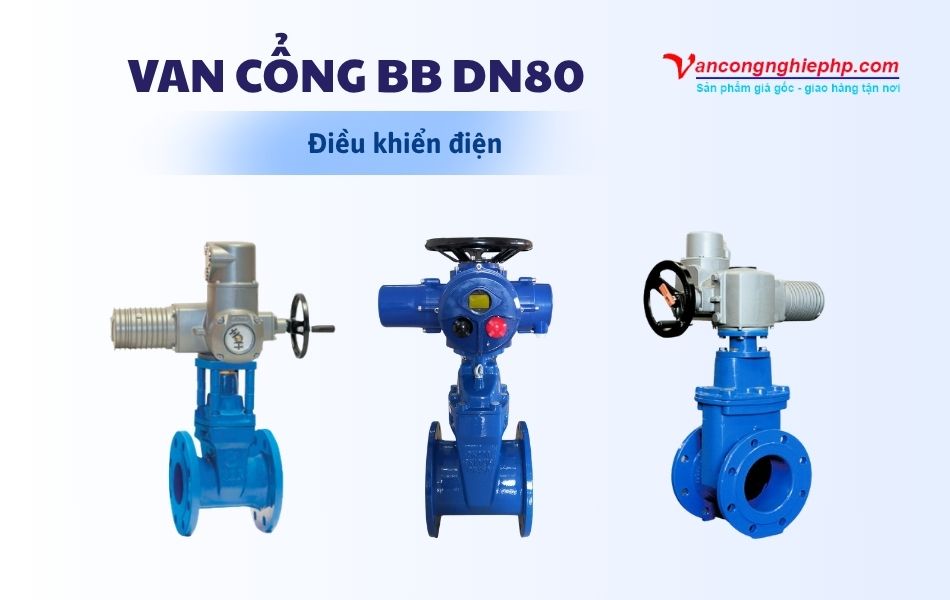

Van cổng BB DN80 điều khiển điện

Van cổng BB DN80 điều khiển điện được trang bị thêm bộ truyền động điện để thực hiện thao tác đóng/mở thay cho việc vận hành hoàn toàn bằng tay. Đây là lựa chọn phù hợp cho những hệ thống cần tự động hóa, điều khiển từ xa hoặc tích hợp van vào hệ thống điều khiển chung.

Dòng van này có thể kết hợp với ty nổi hoặc ty chìm tùy cấu tạo của van và bộ truyền động. Vật liệu thân van có thể là gang, inox hoặc thép, trong khi các bộ phận bên trong được lựa chọn theo yêu cầu làm việc của từng model.

Khi lựa chọn van cổng DN80 điều khiển điện, cần kiểm tra sự tương thích giữa van và bộ truyền động, đặc biệt về điện áp, mô-men xoắn, thời gian đóng/mở, kiểu kết nối và điều kiện môi trường lắp đặt.

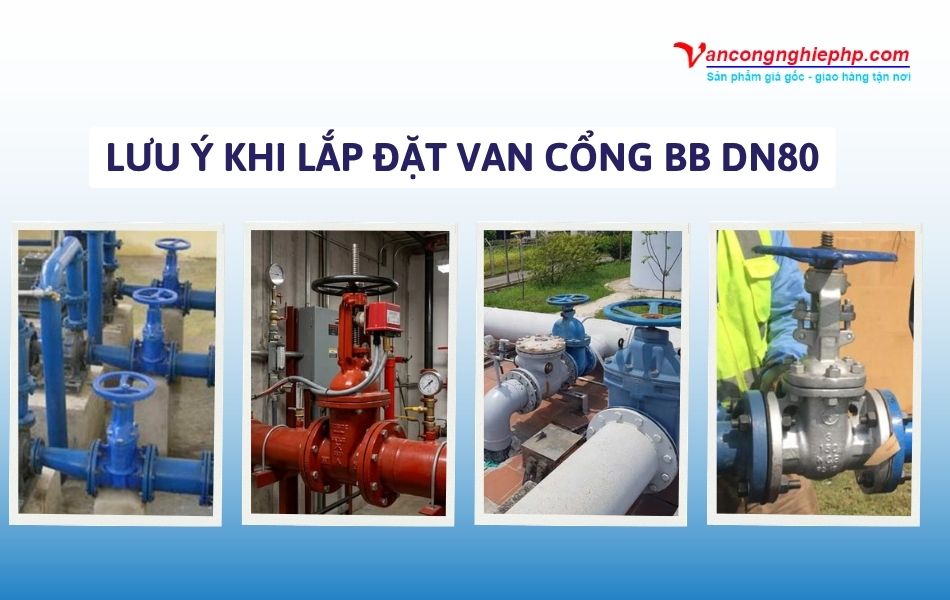

Lưu ý khi lắp đặt van cổng DN80 nối bích

Để van cổng DN80 hoạt động ổn định và hạn chế phát sinh sự cố trong quá trình sử dụng, cần chú ý một số vấn đề trong quá trình lắp đặt:

• Kiểm tra kích thước: Đảm bảo van đúng DN80 và phù hợp với kích thước thực tế của đường ống.
• Đối chiếu mặt bích: Tiêu chuẩn, đường kính, số lượng và khoảng cách lỗ bulong của van cần tương thích với mặt bích đường ống.
• Kiểm tra gioăng: Lựa chọn gioăng có vật liệu phù hợp với lưu chất, nhiệt độ và áp lực làm việc.
• Vệ sinh mặt bích: Loại bỏ bụi bẩn, dị vật hoặc cặn bám trước khi ghép nối.
• Căn chỉnh đường ống: Hai mặt bích cần được đặt đồng tâm, tránh tạo lực kéo hoặc lệch lên thân van.
• Siết bulong đều: Thực hiện theo trình tự phù hợp để lực ép được phân bố đồng đều quanh mặt bích.
• Đảm bảo không gian vận hành: Với van nắp chụp hoặc tay quay, cần bố trí đủ khoảng trống để thao tác.
• Kiểm tra hệ thống điện: Với van điều khiển điện, cần đấu nối đúng điện áp và yêu cầu kỹ thuật của bộ truyền động.
• Vận hành thử: Sau khi lắp đặt nên kiểm tra độ kín và thử đóng/mở trước khi đưa hệ thống vào vận hành chính thức.
• Sử dụng đúng chức năng: Van cổng chủ yếu phục vụ đóng/mở và cô lập dòng chảy, không nên sử dụng để điều tiết liên tục nếu model không được thiết kế cho mục đích này.

Gợi ý địa chỉ mua van cổng BB DN80 chính hãng, giá tốt

Van công nghiệp HP là đơn vị chuyên nhập khẩu và phân phối van công nghiệp, cung cấp các dòng van cổng BB DN80 với nhiều lựa chọn về vật liệu, kiểu ty và phương thức vận hành. Tùy nhu cầu, khách hàng có thể tham khảo van gang, inox, thép với dạng nắp chụp, tay quay hoặc kết hợp bộ điều khiển điện.

Các sản phẩm được cung cấp có nguồn gốc rõ ràng, đa dạng thương hiệu và thông số kỹ thuật theo từng model. Van công nghiệp HP hỗ trợ cung cấp CO/CQ theo từng dòng sản phẩm, đồng thời đáp ứng nhu cầu mua đơn lẻ hoặc số lượng lớn tùy tình trạng kho.

Đội ngũ tư vấn có thể hỗ trợ lựa chọn van cổng DN80 BB dựa trên kích thước đường ống, tiêu chuẩn mặt bích, vật liệu, lưu chất, áp lực, nhiệt độ và phương thức vận hành. Khách hàng cũng được hỗ trợ báo giá và giao hàng trên toàn quốc.

Nếu bạn đang tìm van cổng mặt bích DN80 cho hệ thống cấp nước, PCCC hoặc đường ống công nghiệp, hãy liên hệ Van công nghiệp HP để được tư vấn model phù hợp với nhu cầu sử dụng.
