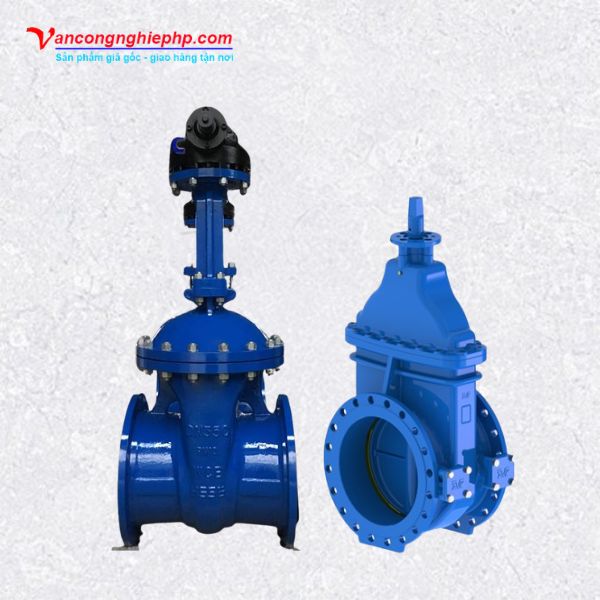

Van cổng BB DN350

Van cổng BB DN350 là dòng van cổng kích thước danh nghĩa DN350, sử dụng kết nối mặt bích để lắp đặt trên các tuyến đường ống lớn. Van được thiết kế chủ yếu để đóng/mở và cô lập dòng chảy, thường xuất hiện trong hệ thống cấp nước, PCCC, xử lý nước, trạm bơm và các đường ống công nghiệp. Tùy yêu cầu thực tế, khách hàng có thể lựa chọn vật liệu, kiểu ty và phương thức vận hành phù hợp.

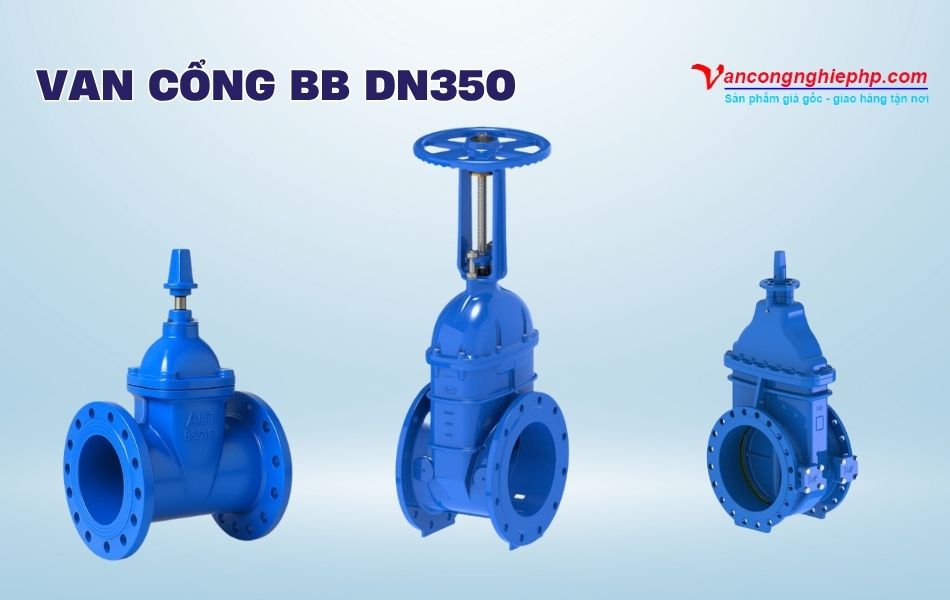

Van cổng BB DN350 là gì? Có đặc điểm nào nổi bật?

Van cổng DN350 BB là loại van cổng có kích thước danh nghĩa DN350, tương đương 350A, với hai đầu van được thiết kế dạng mặt bích để kết nối với đường ống. Đây là lựa chọn phù hợp cho những hệ thống có kích thước đường ống lớn và cần một thiết bị có khả năng đóng/mở, cô lập dòng lưu chất.

Trên thị trường, sản phẩm còn được gọi bằng nhiều tên khác như van cổng mặt bích DN350, van cổng DN350 mặt bích, van cổng DN350 nối bích hoặc van cổng DN350 bắt bích. Các cách gọi này chủ yếu đề cập đến kích thước và kiểu kết nối của sản phẩm.

Khi van mở hoàn toàn, cánh van được nâng lên khỏi đường đi của dòng lưu chất, tạo điều kiện cho dòng chảy đi qua. Khi đóng, cánh van hạ xuống vị trí làm kín để ngăn dòng. Vì vậy, van cổng thường được sử dụng cho chức năng đóng/mở hoặc cô lập tuyến ống thay vì điều tiết lưu lượng liên tục.

Với kích thước DN350, sản phẩm thường được lắp đặt trên các tuyến ống có lưu lượng lớn. Tùy từng model, van có thể được chế tạo từ gang, inox hoặc thép, kết hợp với ty nổi, ty chìm, tay quay, nắp chụp hoặc bộ truyền động điện.

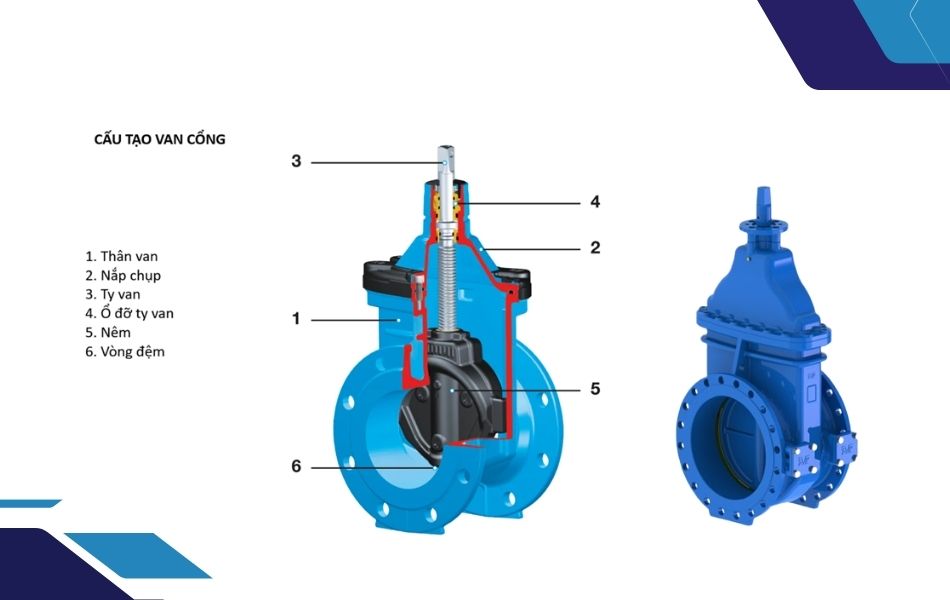

Cấu tạo và nguyên lý hoạt động của van cổng DN350 mặt bích

Cấu tạo cơ bản

Một bộ van cổng DN350 mặt bích thường gồm các bộ phận chính sau:

• Thân van: Bao bọc các chi tiết bên trong và có hai đầu mặt bích để kết nối với đường ống.
• Cánh van: Bộ phận trực tiếp thực hiện đóng/mở dòng chảy, di chuyển theo phương thẳng đứng.
• Ty van: Truyền lực từ bộ phận vận hành đến cánh van, có thể là ty nổi hoặc ty chìm.
• Gioăng/bộ phận làm kín: Tạo độ kín tại các vị trí tiếp xúc, hạn chế rò rỉ lưu chất.
• Nắp van: Liên kết với thân và bảo vệ các bộ phận bên trong.
• Bộ phận vận hành: Có thể là tay quay, nắp chụp hoặc bộ truyền động điện tùy thiết kế.

Cấu tạo và vật liệu từng bộ phận có thể thay đổi giữa các thương hiệu, model và cấp áp lực. Vì vậy, khi mua van cổng BB DN350 cần đối chiếu catalogue hoặc thông số kỹ thuật của đúng sản phẩm.

Nguyên lý đóng mở

Van hoạt động dựa trên chuyển động nâng/hạ của cánh van. Khi xoay tay quay hoặc kích hoạt bộ truyền động, chuyển động được truyền tới ty van, từ đó đưa cánh van lên hoặc xuống.

Khi mở: Cánh van được nâng lên, giải phóng tiết diện dòng chảy bên trong thân van.

Khi đóng: Cánh van hạ xuống, tiếp xúc với bộ phận làm kín và ngăn dòng lưu chất đi qua.

• Ty nổi: Ty di chuyển lên xuống cùng quá trình đóng/mở, giúp người vận hành dễ nhận biết trạng thái van.
• Ty chìm: Ty nằm trong phần thân/nắp van, thiết kế gọn hơn và phù hợp với một số vị trí có yêu cầu hạn chế không gian.

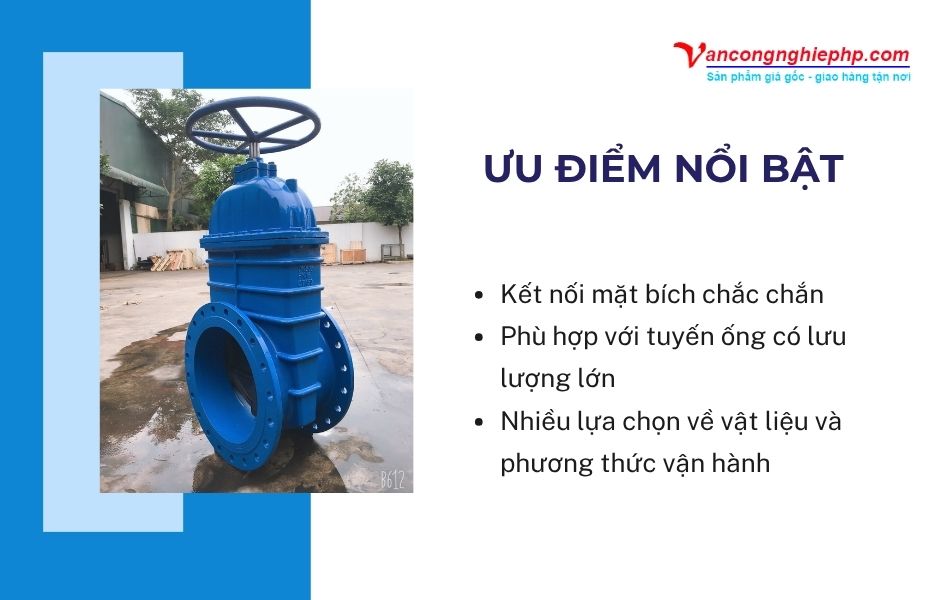

Ưu điểm của van cổng DN350 nối bích trong hệ thống đường ống lớn

Với đường ống DN350, việc lựa chọn van cần đảm bảo cả khả năng đóng/mở lẫn sự tương thích với hệ thống kết nối. Van cổng DN350 nối bích có một số đặc điểm phù hợp với các tuyến đường ống kích thước lớn.

Kết nối mặt bích chắc chắn

Kiểu kết nối mặt bích giúp van cổng mặt bích DN350 liên kết với đường ống thông qua bu lông và gioăng. Cách kết nối này tạo liên kết chắc chắn và thuận tiện cho việc tháo lắp khi cần kiểm tra, bảo trì hoặc thay thế van.

Phù hợp với tuyến ống có lưu lượng lớn

Kích thước DN350 cho phép van được sử dụng trên những tuyến đường ống có tiết diện lớn. Khi mở hoàn toàn, cánh van được nâng ra khỏi đường đi chính của lưu chất, phù hợp với nhu cầu đóng/mở hoặc cô lập từng đoạn đường ống.

Đây cũng là lý do van cổng thường được bố trí tại các vị trí cần ngắt dòng để bảo trì, sửa chữa hoặc phân chia khu vực trong hệ thống.

Nhiều lựa chọn về vật liệu và phương thức vận hành

Tùy điều kiện làm việc, người dùng có thể lựa chọn van cổng DN350 BB theo nhiều cấu hình khác nhau:

• Van gang cho các hệ thống nước và PCCC phù hợp với giới hạn kỹ thuật của vật liệu.
• Van inox cho những môi trường có yêu cầu cao hơn về khả năng chống ăn mòn.
• Van thép cho các ứng dụng cần độ bền cơ học phù hợp với điều kiện làm việc.
• Ty nổi hoặc ty chìm tùy vị trí lắp đặt.
• Tay quay hoặc nắp chụp cho phương thức vận hành thủ công.
• Bộ truyền động điện khi cần đóng/mở tự động hoặc điều khiển từ xa.

Thông số van cổng BB DN350

Thông số thực tế có thể thay đổi theo thương hiệu và model. Bảng dưới đây cung cấp các thông tin cơ bản để khách hàng tham khảo:

Khi tìm hiểu thông số van cổng BB DN350, người mua nên kiểm tra đồng thời kích thước, vật liệu, áp lực, nhiệt độ, tiêu chuẩn mặt bích và kiểu vận hành. Không nên chỉ dựa vào kích thước DN350 để xác định khả năng làm việc của van.

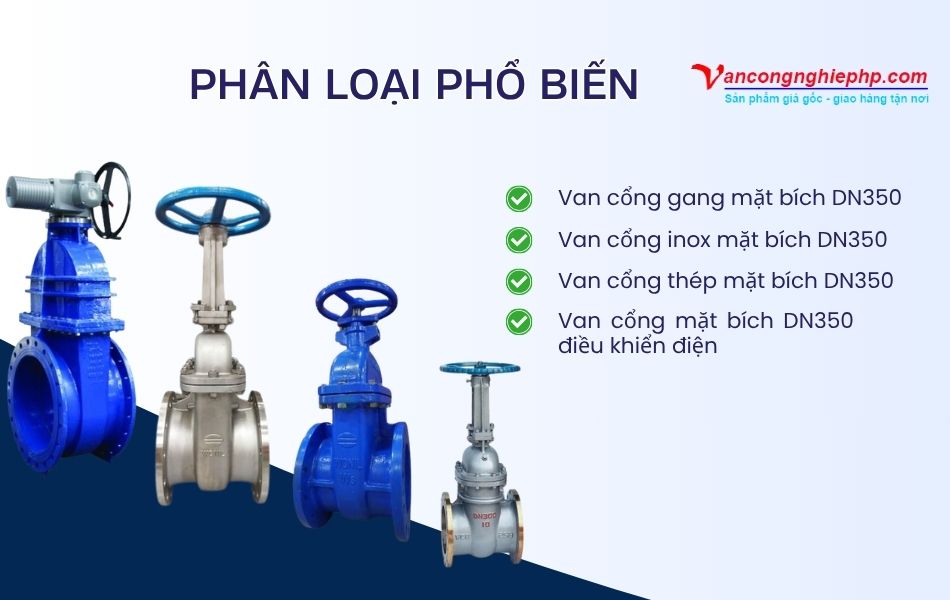

Các loại van cổng BB DN350 phổ biến trên thị trường

Tùy vào vật liệu chế tạo, điều kiện làm việc và phương thức vận hành, van cổng BB DN350 được cung cấp với nhiều cấu hình khác nhau. Một số loại phổ biến trên thị trường gồm:

Van cổng gang mặt bích DN350

Van cổng gang BB DN350 thường được lựa chọn cho hệ thống cấp nước, xử lý nước hoặc PCCC khi điều kiện làm việc nằm trong giới hạn kỹ thuật của vật liệu gang.

Tùy thiết kế, sản phẩm có thể kết hợp với ty nổi hoặc ty chìm và vận hành bằng tay quay, nắp chụp. Đây là phương án phù hợp khi hệ thống ưu tiên cấu hình phổ biến và chi phí đầu tư hợp lý.

Van cổng inox mặt bích DN350

Van cổng inox BB DN350 được sử dụng khi hệ thống có yêu cầu cao hơn về khả năng chống ăn mòn của vật liệu. Tùy model, van có thể sử dụng inox 304, inox 316 hoặc các cấp vật liệu khác.

Khi lựa chọn cần kiểm tra chính xác cấp inox của thân, cánh và những bộ phận tiếp xúc với lưu chất để đảm bảo sản phẩm phù hợp với môi trường sử dụng.

Van cổng thép mặt bích DN350

Van cổng thép BB DN350 có độ bền cơ học tốt và được ứng dụng trong một số hệ thống công nghiệp. Việc lựa chọn cần dựa trên áp lực, nhiệt độ, đặc tính lưu chất và yêu cầu kỹ thuật của toàn bộ đường ống.

Do thông số của từng model không giống nhau, cần kiểm tra tài liệu kỹ thuật từ nhà sản xuất trước khi đưa van vào hệ thống.

Van cổng mặt bích DN350 điều khiển điện

Van cổng BB DN350 điều khiển điện được kết hợp với bộ truyền động để thực hiện quá trình đóng/mở tự động. Cấu hình này phù hợp với hệ thống cần điều khiển từ xa hoặc tích hợp vào tủ điều khiển, hệ thống tự động hóa.

Khi lựa chọn, cần kiểm tra điện áp, mô-men xoắn, thời gian đóng/mở, cấp bảo vệ và khả năng tương thích giữa bộ truyền động với van.

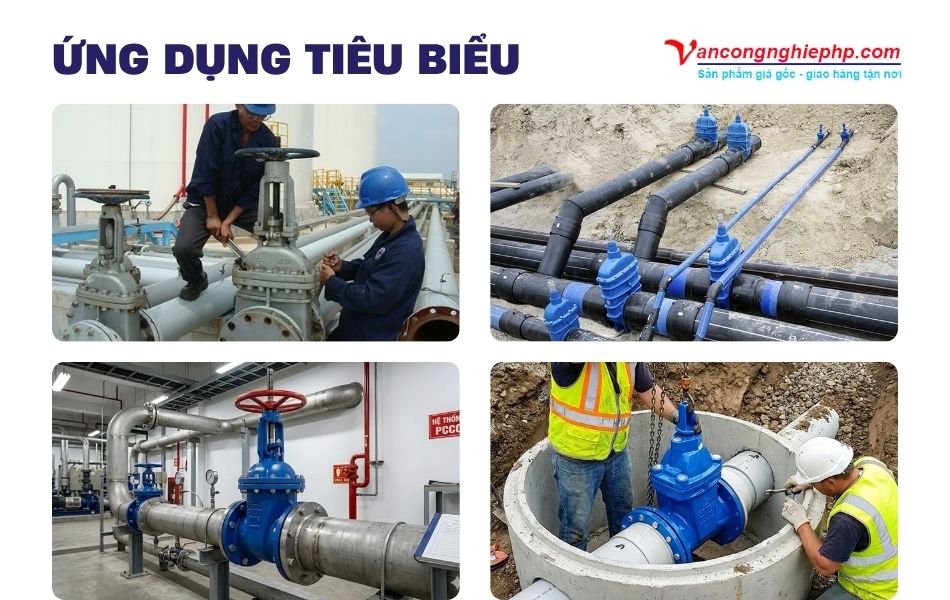

Van cổng DN350 bắt bích được ứng dụng ở đâu?

Nhờ kích thước lớn và kết nối mặt bích, van cổng DN350 bắt bích có thể được sử dụng tại nhiều hệ thống đường ống, tiêu biểu như:

• Hệ thống cấp nước: Lắp đặt trên các tuyến truyền tải, phân phối hoặc vị trí cần cô lập đường ống.
• Nhà máy nước, trạm bơm: Sử dụng tại các tuyến hút, tuyến xả và đường ống công nghệ phù hợp.
• Hệ thống PCCC: Lắp đặt trên các tuyến cấp nước chữa cháy có kích thước DN350.
• Nhà máy xử lý nước và nước thải: Dùng để đóng/mở, cô lập các tuyến ống trong hệ thống.
• Khu công nghiệp, nhà máy: Ứng dụng trên các đường ống công nghệ có lưu chất tương thích với vật liệu van.
• Công trình hạ tầng lớn: Sử dụng trong mạng lưới cấp thoát nước và các hệ thống kỹ thuật có đường ống kích thước lớn.

Việc lựa chọn model cần dựa trên lưu chất thực tế, áp lực, nhiệt độ và tiêu chuẩn thiết kế của từng hệ thống.

Kinh nghiệm chọn van cổng mặt bích DN350 phù hợp

Để lựa chọn đúng van cổng mặt bích DN350, khách hàng nên kiểm tra các yếu tố sau:

• Xác định đúng kích thước đường ống và van là DN350.
• Kiểm tra tiêu chuẩn, kích thước và số lượng lỗ trên mặt bích.
• Lựa chọn vật liệu thân, cánh và bộ phận làm kín theo đặc tính lưu chất.
• Kiểm tra áp lực và nhiệt độ làm việc của hệ thống.
• Chọn van ty nổi hoặc ty chìm dựa trên không gian lắp đặt và yêu cầu quan sát trạng thái.
• Chọn tay quay, nắp chụp hoặc điều khiển điện theo nhu cầu vận hành.
• Kiểm tra thương hiệu, xuất xứ và tài liệu kỹ thuật của sản phẩm.
• Với các dự án số lượng lớn, nên yêu cầu CO/CQ và hồ sơ kỹ thuật theo từng model nếu cần.
• Trước khi lắp đặt, cần kiểm tra tình trạng mặt bích, gioăng và các phụ kiện đi kèm.
• Đảm bảo hai mặt bích được căn chỉnh chính xác, tránh gây lực lệch lên thân van.
• Với đường ống DN350, cần bố trí giá đỡ phù hợp để hạn chế tải trọng đường ống tác động trực tiếp lên van.
• Sau khi lắp đặt nên kiểm tra độ kín và vận hành thử trước khi đưa hệ thống vào sử dụng chính thức.

Mách bạn địa chỉ mua van cổng BB DN350 chính hãng, giá tốt

Van công nghiệp HP là đơn vị nhập khẩu và phân phối van cổng BB DN350 cùng nhiều dòng van công nghiệp phục vụ hệ thống cấp nước, PCCC, xử lý nước và đường ống công nghiệp. Tùy model, khách hàng có thể lựa chọn van gang, inox, thép, ty nổi, ty chìm hoặc điều khiển điện.

Sản phẩm có nguồn gốc rõ ràng, hỗ trợ CO/CQ theo từng sản phẩm và tư vấn kỹ thuật dựa trên kích thước đường ống, lưu chất, áp lực, nhiệt độ cũng như phương thức vận hành.

Nếu đang tìm mua van cổng DN350 nối bích số lượng ít hoặc số lượng lớn, khách hàng có thể liên hệ Van công nghiệp HP qua hotline để được tư vấn model phù hợp, kiểm tra tình trạng hàng và nhận báo giá.
