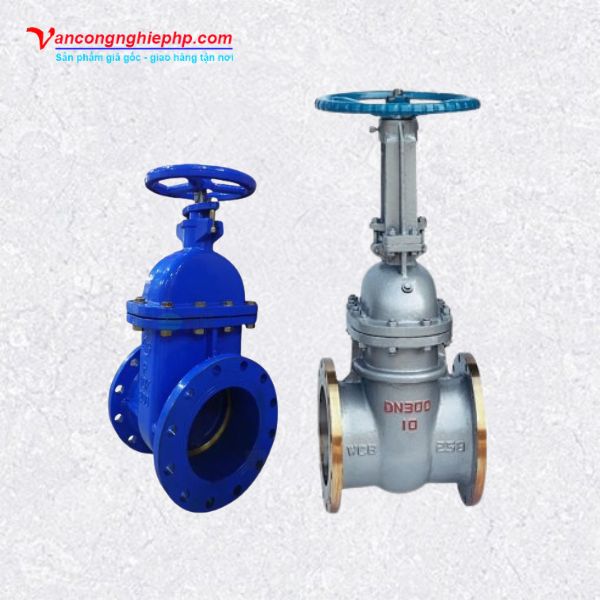

Van cổng BB DN300

Van cổng BB DN300 là dòng van cổng có kích thước danh nghĩa DN300, sử dụng kết nối mặt bích để lắp đặt trên các tuyến đường ống kích thước lớn. Sản phẩm được thiết kế chủ yếu để đóng/mở và cô lập dòng lưu chất, thường được sử dụng trong hệ thống cấp nước, PCCC, xử lý nước, trạm bơm và đường ống công nghiệp. Tùy điều kiện làm việc, người dùng có thể lựa chọn vật liệu, kiểu ty và phương thức vận hành phù hợp.

Van cổng BB DN300 có đặc điểm gì?

Van cổng BB DN300 còn được gọi là van cổng DN300 BB, van cổng mặt bích DN300, van cổng DN300 mặt bích hoặc van cổng DN300 nối bích. Đây là dòng van sử dụng hai đầu kết nối mặt bích, liên kết với đường ống thông qua gioăng và bu lông.

Trong đó, DN300 thể hiện kích thước danh nghĩa của van là 300A. Với kích thước lớn, sản phẩm thường được bố trí trên các tuyến đường ống có lưu lượng cao và cần khả năng đóng/mở để cô lập từng khu vực khi vận hành hoặc bảo trì.

Chức năng chính của van cổng là đóng hoặc mở dòng chảy. Khi mở hoàn toàn, cánh van được nâng lên khỏi đường đi của lưu chất; khi đóng, cánh van hạ xuống vị trí làm kín để ngăn dòng. Do đặc điểm thiết kế, van cổng không nên được sử dụng để điều tiết liên tục nếu nhà sản xuất không quy định cho mục đích này.

Ngoài kiểu kết nối, van cổng DN300 bắt bích còn có nhiều lựa chọn về vật liệu như gang, inox, thép và phương thức vận hành như tay quay, nắp chụp hoặc điều khiển điện.

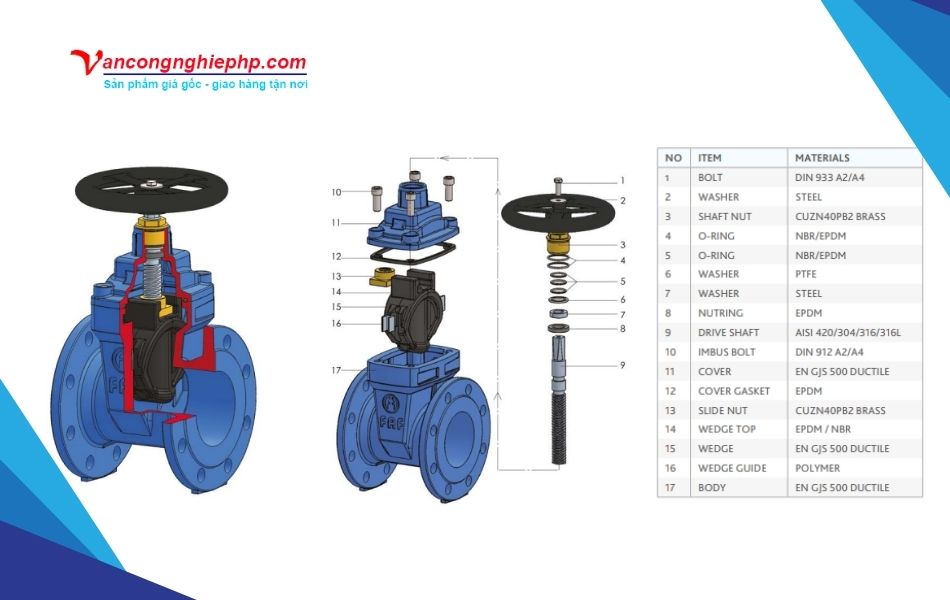

Cấu tạo van cổng DN300 mặt bích và nguyên lý hoạt động

Một bộ van cổng DN300 thường bao gồm các bộ phận chính sau:

• Thân van: Bộ phận bao bọc các chi tiết bên trong và kết nối với đường ống. Vật liệu thường gặp gồm gang, inox hoặc thép tùy model.
• Cánh van: Trực tiếp thực hiện nhiệm vụ đóng/mở dòng lưu chất.
• Ty van: Truyền chuyển động từ bộ phận vận hành đến cánh van, có thể là ty nổi hoặc ty chìm.
• Gioăng/bộ phận làm kín: Hạn chế rò rỉ tại các vị trí tiếp xúc, vật liệu được lựa chọn theo môi trường làm việc.
• Nắp van: Bảo vệ các chi tiết bên trong và liên kết với thân van.
• Bộ phận vận hành: Có thể sử dụng nắp chụp, tay quay hoặc bộ truyền động điện.

Tùy từng model, vật liệu và cấu tạo chi tiết có thể thay đổi. Vì vậy, khi lựa chọn cần kiểm tra catalogue của đúng sản phẩm thay vì áp dụng một cấu tạo cố định cho tất cả van cổng DN300.

Về nguyên lý đóng mở, khi người vận hành tác động lên tay quay hoặc bộ truyền động, lực được truyền xuống ty van. Ty van sẽ nâng hoặc hạ cánh van theo phương thẳng đứng.

• Van mở: cánh van được nâng lên, tạo khoảng thông thoáng cho lưu chất đi qua.
• Van đóng: cánh van hạ xuống vị trí làm kín, ngăn dòng chảy qua đường ống.

Với kiểu ty nổi, ty van di chuyển lên xuống cùng quá trình đóng/mở và thường dễ quan sát trạng thái. Trong khi đó, ty chìm có thiết kế gọn hơn do ty nằm bên trong cụm van.

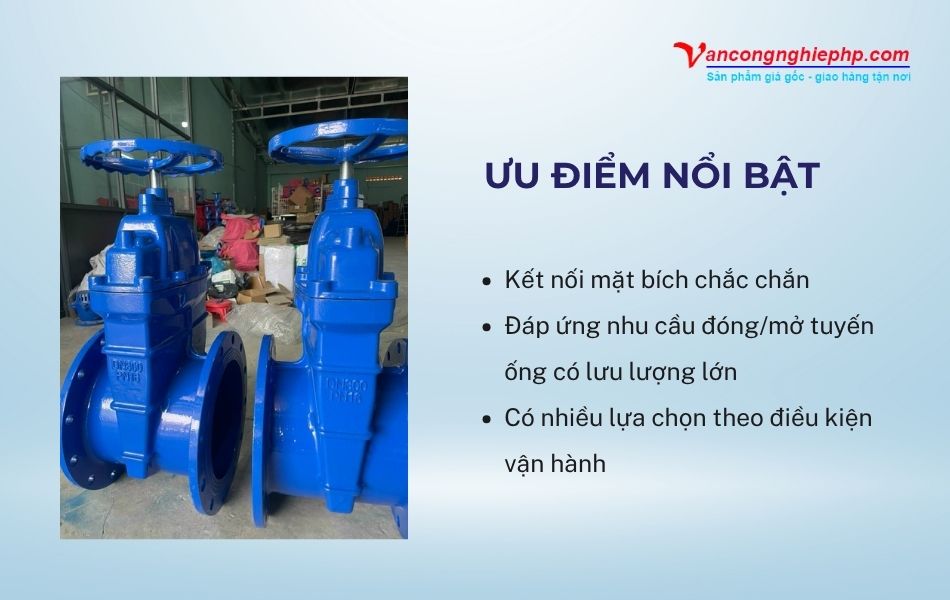

Vì sao van cổng DN300 nối bích được sử dụng cho đường ống lớn?

Với đường ống DN300 có kích thước lớn, van không chỉ cần đáp ứng yêu cầu đóng/mở mà còn phải phù hợp với đặc điểm kết nối và điều kiện vận hành của toàn hệ thống. Van cổng DN300 nối bích được lựa chọn nhờ một số ưu điểm đáng chú ý sau:

Kết nối mặt bích chắc chắn

Kết nối mặt bích giúp van cổng mặt bích DN300 liên kết chắc chắn với đường ống thông qua bu lông và gioăng. Khi cần kiểm tra hoặc bảo trì, van có thể được tháo khỏi hệ thống thuận tiện hơn so với một số kiểu kết nối cố định.

Tuy nhiên, cần lựa chọn đúng tiêu chuẩn và kích thước mặt bích để đảm bảo các lỗ bu lông, đường kính và bề mặt làm kín tương thích với đường ống.

Đáp ứng nhu cầu đóng/mở tuyến ống có lưu lượng lớn

Kích thước DN300 phù hợp với các tuyến đường ống có tiết diện lớn. Khi van được mở hoàn toàn, cánh van được nâng khỏi dòng chảy, tạo đường lưu thông tương đối rộng.

Đây là lý do van cổng thường được lựa chọn tại những vị trí cần đóng/mở hoặc cô lập một đoạn đường ống thay vì điều chỉnh lưu lượng liên tục.

Có nhiều lựa chọn theo điều kiện vận hành

Tùy hệ thống, người dùng có thể lựa chọn van cổng DN300 BB theo vật liệu và phương thức vận hành:

• Van gang cho nhiều hệ thống nước và PCCC phù hợp.
• Van inox cho môi trường có yêu cầu cao hơn về khả năng chống ăn mòn.
• Van thép cho các ứng dụng công nghiệp phù hợp với đặc tính vật liệu.
• Ty nổi hoặc ty chìm tùy không gian lắp đặt.
• Tay quay, nắp chụp hoặc điều khiển điện tùy nhu cầu vận hành.

Thông số van cổng BB DN300

Thông số cụ thể phụ thuộc vào thương hiệu và từng model. Bảng dưới đây cung cấp các thông tin cơ bản để tham khảo:

Khi tham khảo thông số van cổng BB DN300, cần đặc biệt chú ý áp lực làm việc, nhiệt độ, vật liệu, tiêu chuẩn mặt bích và phương thức vận hành. Đây là những yếu tố có thể thay đổi đáng kể giữa các model cùng kích thước DN300.

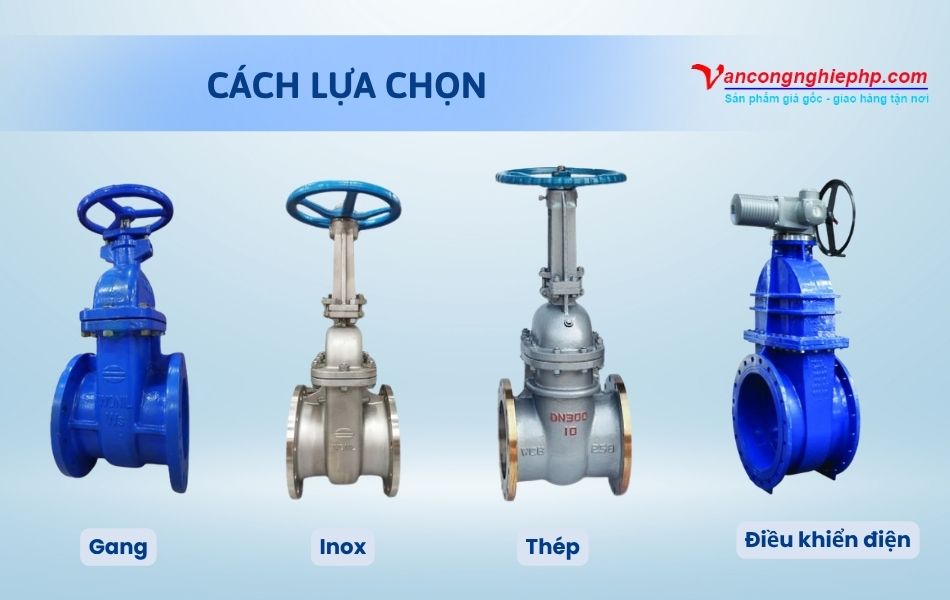

Các lựa chọn van cổng BB DN300 theo nhu cầu sử dụng

Tùy môi trường lưu chất, áp lực, nhiệt độ và cách thức vận hành, van cổng BB DN300 có thể được lựa chọn theo nhiều cấu hình khác nhau. Một số phương án phổ biến gồm:

Van cổng DN300 BB thân gang

Van cổng gang BB DN300 là lựa chọn phổ biến trong các hệ thống cấp thoát nước, PCCC và xử lý nước khi điều kiện làm việc phù hợp với giới hạn kỹ thuật của vật liệu.

Tùy model, van có thể được thiết kế ty nổi hoặc ty chìm và kết hợp với tay quay, nắp chụp hoặc bộ vận hành khác.

Van cổng DN300 BB thân inox

Van cổng inox DN300 mặt bích có khả năng chống ăn mòn tốt và được cân nhắc cho các hệ thống có yêu cầu cao hơn về vật liệu. Inox 304 hoặc 316 có thể được sử dụng tùy model và điều kiện làm việc.

Khi lựa chọn cần kiểm tra chính xác cấp inox của thân, cánh và các bộ phận tiếp xúc với lưu chất để đảm bảo phù hợp với môi trường sử dụng.

Van cổng DN300 BB thân thép

Van cổng thép mặt bích DN300 có độ bền cơ học tốt và có thể được sử dụng trong nhiều hệ thống công nghiệp. Sản phẩm cần được lựa chọn dựa trên áp lực, nhiệt độ, lưu chất và yêu cầu kỹ thuật của đường ống.

Không nên chỉ dựa vào vật liệu thép để xác định khả năng làm việc của van; cần đối chiếu thông số cụ thể từ nhà sản xuất.

Van cổng DN300 BB điều khiển điện

Van cổng điều khiển điện sử dụng bộ truyền động để thực hiện đóng/mở tự động, phù hợp với hệ thống cần điều khiển từ xa hoặc tích hợp vào hệ thống quản lý.

Khi lựa chọn cần kiểm tra điện áp, mô-men xoắn, thời gian đóng/mở, cấp bảo vệ và sự tương thích giữa actuator với van DN300.

Ứng dụng điển hình của của van cổng DN300 bắt bích

Nhờ kích thước lớn và kết nối mặt bích, van cổng DN300 được sử dụng tại nhiều hệ thống có tuyến ống lớn, trong đó có:

• Mạng lưới cấp nước: Sử dụng trên các tuyến truyền tải, phân phối và các vị trí cần cô lập đường ống.
• Nhà máy nước, trạm bơm: Lắp đặt tại tuyến hút, tuyến xả hoặc đường ống công nghệ tùy thiết kế.
• Hệ thống PCCC: Sử dụng trên các tuyến cấp nước chữa cháy có kích thước phù hợp.
• Nhà máy xử lý nước: Lắp đặt tại đường ống dẫn nước, bể chứa và các tuyến công nghệ.
• Khu công nghiệp, nhà máy: Dùng để đóng/mở và cô lập các tuyến đường ống có lưu chất tương thích với vật liệu van.
• Công trình hạ tầng quy mô lớn: Ứng dụng trong hệ thống cấp thoát nước và các tuyến kỹ thuật.

Kinh nghiệm lựa chọn và lắp đặt van cổng mặt bích DN300

Đối với van kích thước DN300, cần kiểm tra kỹ cả thông số sản phẩm và điều kiện thực tế của hệ thống trước khi lắp đặt:

• Xác định đúng kích thước DN300 và đường kính danh nghĩa của đường ống.
• Kiểm tra tiêu chuẩn, kích thước và số lượng lỗ trên mặt bích.
• Lựa chọn vật liệu van dựa trên lưu chất và điều kiện môi trường.
• Kiểm tra áp lực và nhiệt độ làm việc trước khi đưa van vào hệ thống.
• Chọn ty nổi hoặc ty chìm dựa trên không gian lắp đặt và yêu cầu quan sát trạng thái van.
• Lựa chọn tay quay, nắp chụp hoặc điều khiển điện theo nhu cầu vận hành.
• Sử dụng gioăng có kích thước và vật liệu phù hợp.
• Căn chỉnh hai mặt bích trước khi siết bu lông, tránh tạo lực lệch lên thân van.
• Đối với đường ống lớn, cần đảm bảo hệ thống giá đỡ phù hợp để hạn chế tải trọng tác động trực tiếp lên van.
• Đảm bảo có đủ không gian cho thao tác và bảo trì.
• Với van điều khiển điện, kiểm tra nguồn cấp và thông số actuator trước khi vận hành.
• Không tác động lực quá lớn nếu van có dấu hiệu kẹt; cần kiểm tra nguyên nhân trước khi tiếp tục.
• Không sử dụng van cổng để điều tiết dòng chảy liên tục nếu sản phẩm không được thiết kế cho mục đích này.

Mua van cổng BB DN300 chính hãng, giá tốt tại Van công nghiệp HP

Van công nghiệp HP cung cấp các dòng van cổng BB DN300 phục vụ nhiều hệ thống cấp nước, PCCC, xử lý nước và đường ống công nghiệp. Tùy model, khách hàng có thể lựa chọn van gang, inox hoặc thép cùng các thiết kế ty nổi, ty chìm, tay quay, nắp chụp và điều khiển điện.

Sản phẩm có nguồn gốc rõ ràng, hỗ trợ cung cấp CO/CQ theo từng sản phẩm. Đội ngũ kỹ thuật có thể tư vấn lựa chọn dựa trên kích thước đường ống, môi trường lưu chất, áp lực, nhiệt độ và phương thức vận hành mong muốn.

Với nhu cầu mua van cổng DN300 nối bích, khách hàng có thể liên hệ Van công nghiệp HP để được tư vấn model phù hợp, kiểm tra tình trạng hàng và nhận báo giá theo số lượng.
