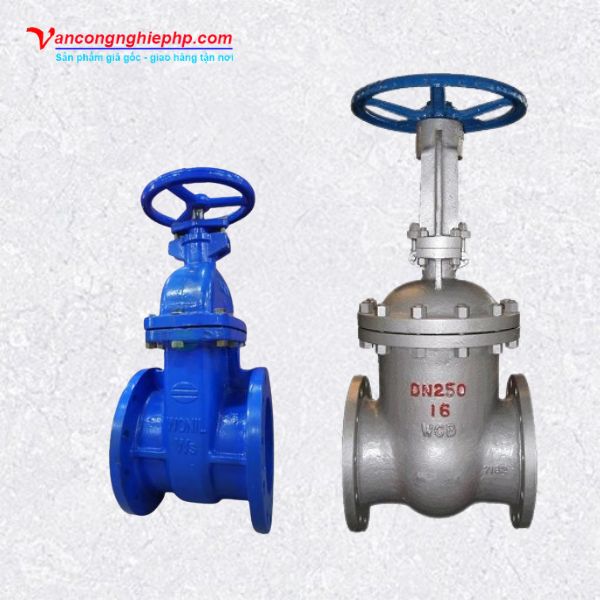

Van cổng BB DN250

Van cổng BB DN250 là dòng van cổng có kích thước danh nghĩa DN250, sử dụng kết nối mặt bích để lắp đặt trên các tuyến đường ống kích thước lớn. Sản phẩm được thiết kế chủ yếu để đóng/mở và cô lập dòng lưu chất, thường xuất hiện trong hệ thống cấp nước, PCCC, xử lý nước và các đường ống công nghiệp. Tùy yêu cầu, người dùng có thể lựa chọn van gang, inox, thép cùng kiểu ty và phương thức vận hành phù hợp.

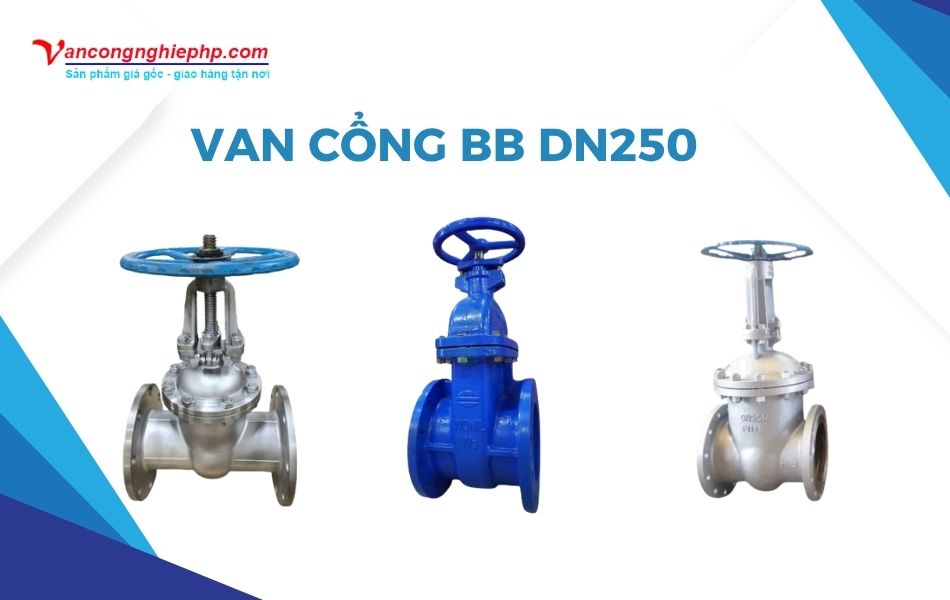

Tổng quan về van cổng BB DN250

Van cổng BB DN250 còn được gọi bằng nhiều tên khác như van cổng DN250 BB, van cổng mặt bích DN250, van cổng DN250 mặt bích, van cổng DN250 nối bích hoặc van cổng DN250 bắt bích. Đây là dòng van sử dụng hai đầu mặt bích để liên kết với đường ống, tạo mối nối chắc chắn và thuận tiện tháo lắp khi cần bảo trì.

Ký hiệu DN250 thể hiện kích thước danh nghĩa của van là 250A. Với kích thước lớn, van thường được lắp trên các tuyến đường ống có lưu lượng tương đối lớn, nơi cần khả năng đóng/mở để cô lập từng khu vực của hệ thống.

Về nguyên lý, khi bộ phận vận hành được tác động, ty van truyền chuyển động đến cánh van. Cánh van nâng lên khi mở và hạ xuống khi đóng, qua đó kiểm soát việc cho phép hoặc ngăn dòng lưu chất đi qua. Van cổng chủ yếu phục vụ đóng/mở hoàn toàn, không nên sử dụng để điều tiết liên tục nếu thiết kế sản phẩm không cho phép.

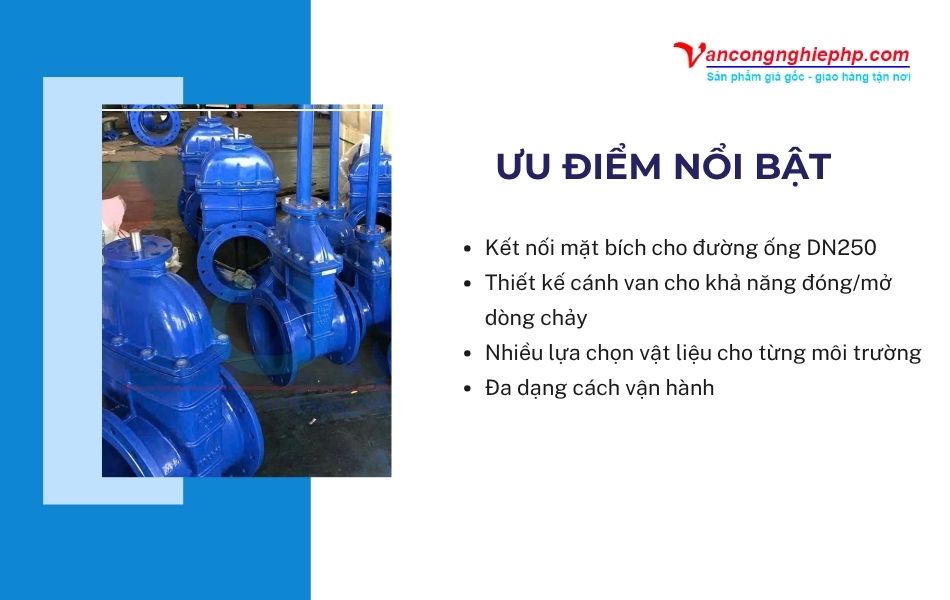

Những điểm đáng chú ý của van cổng DN250 nối bích

Van cổng DN250 nối bích được lựa chọn cho nhiều hệ thống nhờ thiết kế phù hợp với đường ống kích thước lớn, kết nối chắc chắn và đa dạng tùy chọn về vật liệu, kiểu ty cũng như phương thức vận hành. Một số đặc điểm đáng chú ý của sản phẩm gồm:

Kết nối mặt bích cho đường ống DN250

Van cổng DN250 sử dụng kết nối mặt bích ở hai đầu, phù hợp với các hệ thống đường ống có thiết kế liên kết bằng bích. Kiểu kết nối này cho phép cố định van chắc chắn và thuận tiện tháo ra khi cần kiểm tra, sửa chữa hoặc thay thế.

Khi lắp đặt cần kiểm tra sự tương thích giữa tiêu chuẩn mặt bích của van với đường ống, bao gồm kích thước, đường kính tâm lỗ và số lượng lỗ bu lông.

Thiết kế cánh van cho khả năng đóng/mở dòng chảy

Cánh van là bộ phận trực tiếp thực hiện nhiệm vụ ngăn hoặc cho phép dòng lưu chất đi qua. Khi van mở hoàn toàn, cánh được nâng khỏi đường đi của lưu chất, tạo tiết diện lưu thông lớn.

Khi đóng, cánh van di chuyển về vị trí làm kín, giúp cô lập đoạn đường ống phía sau van. Đặc điểm này giúp van cổng phù hợp với các hệ thống cần đóng/mở và ngắt dòng trong quá trình vận hành, bảo trì.

Nhiều lựa chọn vật liệu cho từng môi trường

Tùy model, van cổng mặt bích DN250 có thể được chế tạo từ nhiều loại vật liệu như gang, inox hoặc thép. Việc lựa chọn cần dựa trên lưu chất, áp lực, nhiệt độ và điều kiện thực tế của hệ thống.

• Van gang: Thường được sử dụng cho hệ thống cấp nước, PCCC và xử lý nước.
• Van inox: Phù hợp với những môi trường có yêu cầu cao về khả năng chống ăn mòn.
• Van thép: Được lựa chọn cho nhiều hệ thống công nghiệp yêu cầu độ bền cơ học phù hợp với điều kiện làm việc.

Đa dạng cách vận hành

Van cổng BB DN250 có thể được thiết kế với nhiều phương thức vận hành như nắp chụp, tay quay hoặc điều khiển điện.

Van tay quay phù hợp khi cần thao tác trực tiếp tại vị trí lắp đặt. Van nắp chụp thường có thiết kế gọn, trong khi van điều khiển điện thích hợp với hệ thống cần tự động hóa hoặc điều khiển từ xa.

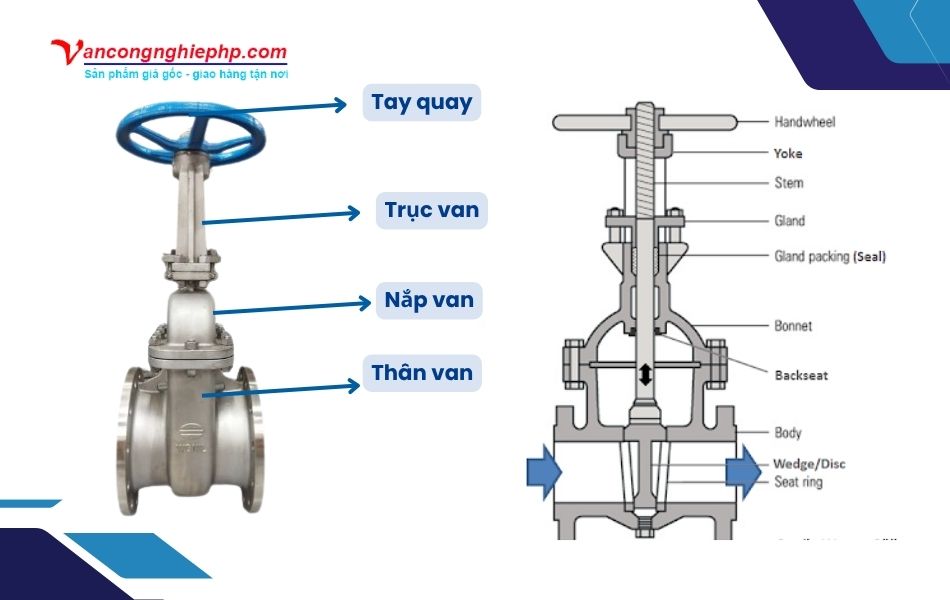

Cấu tạo cơ bản của van cổng mặt bích DN250

Cấu tạo của van cổng DN250 gồm nhiều chi tiết phối hợp để thực hiện chức năng đóng/mở và làm kín đường ống:

Về nguyên lý hoạt động, lực từ tay quay hoặc bộ truyền động được truyền qua ty van để nâng hoặc hạ cánh. Khi cánh được nâng lên, van ở trạng thái mở; khi cánh hạ xuống vị trí làm kín, van đóng và ngăn dòng chảy.

Tùy thiết kế, ty van có thể là ty nổi hoặc ty chìm. Ty nổi dịch chuyển lên xuống và có thể giúp người vận hành nhận biết trạng thái van trực quan hơn, trong khi ty chìm có thiết kế gọn và phù hợp với những vị trí hạn chế không gian phía trên.

Thông số kỹ thuật van cổng BB DN250

Thông số thực tế có thể thay đổi theo từng thương hiệu và model. Dưới đây là các thông tin cơ bản để tham khảo:

Để lựa chọn chính xác, nên đối chiếu thông số van cổng BB DN250 của đúng model cần sử dụng, đặc biệt là áp lực, nhiệt độ, tiêu chuẩn mặt bích, vật liệu và kiểu vận hành.

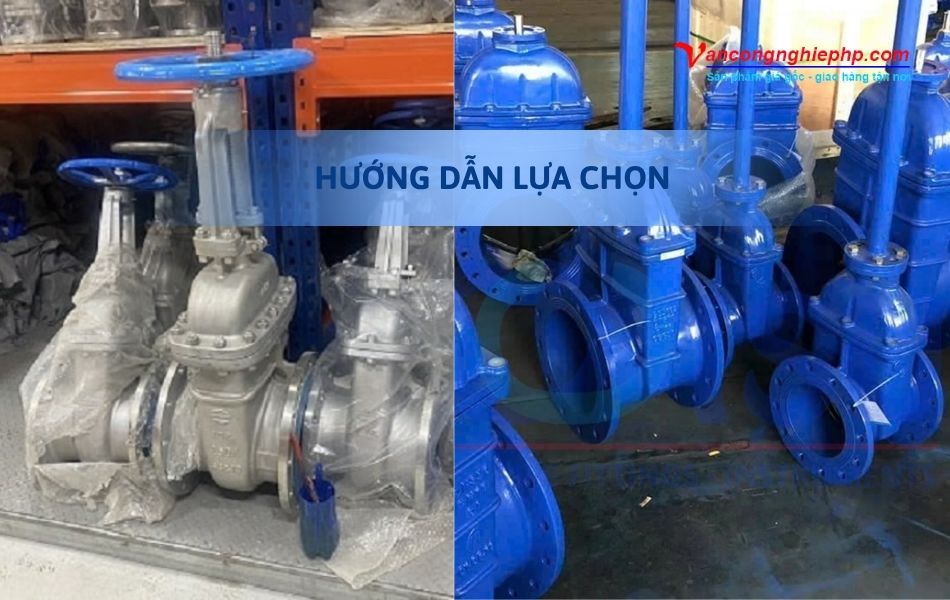

Hướng dẫn chọn van cổng DN250 theo nhu cầu sử dụng

Không phải mọi hệ thống đều sử dụng cùng một loại van cổng. Việc xác định điều kiện làm việc trước khi chọn sản phẩm sẽ giúp hạn chế sai lệch về vật liệu, kiểu ty hoặc phương thức vận hành.

Cần van cho hệ thống nước, PCCC

Với hệ thống cấp nước, PCCC hoặc xử lý nước, có thể cân nhắc van cổng gang BB DN250 nếu điều kiện làm việc phù hợp với giới hạn kỹ thuật của sản phẩm. Kiểu ty nổi hay ty chìm được lựa chọn dựa trên vị trí lắp đặt và yêu cầu quản lý vận hành.

Làm việc trong môi trường có tính ăn mòn

Nếu hệ thống có lưu chất hoặc điều kiện môi trường có khả năng gây ăn mòn, có thể xem xét van cổng inox BB DN250. Inox 304 hoặc 316 được lựa chọn tùy theo tính chất môi trường và yêu cầu kỹ thuật của từng hệ thống.

Không nên chỉ dựa vào tên vật liệu mà cần kiểm tra chính xác cấp inox của từng bộ phận tiếp xúc với lưu chất.

Hệ thống công nghiệp yêu cầu độ bền cơ học cao

Van cổng thép BB DN250 có thể được cân nhắc cho các đường ống công nghiệp khi vật liệu thép đáp ứng yêu cầu về áp lực, nhiệt độ và lưu chất. Thông số cụ thể cần được đối chiếu với catalogue của nhà sản xuất.

Vị trí hạn chế không gian phía trên

Trong trường hợp khu vực lắp đặt không có nhiều khoảng trống phía trên, van ty chìm có thể là lựa chọn phù hợp hơn về mặt bố trí. Ngược lại, nếu cần dễ dàng quan sát trạng thái van trong quá trình vận hành, có thể cân nhắc thiết kế ty nổi.

Cần điều khiển từ xa

Với hệ thống cần tự động hóa, van cổng điều khiển điện DN250 cho phép thực hiện đóng/mở thông qua bộ truyền động. Khi lựa chọn cần kiểm tra điện áp, mô-men xoắn, thời gian đóng/mở và khả năng tương thích giữa actuator với van.

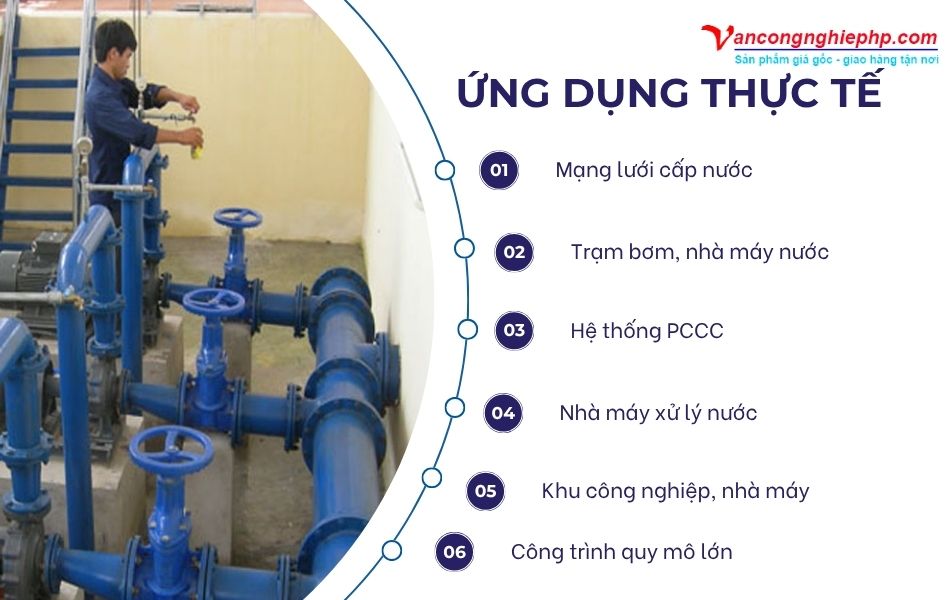

Van cổng DN250 bắt bích được sử dụng ở đâu?

Nhờ kích thước lớn và kết nối mặt bích, van có thể được sử dụng tại nhiều hệ thống đường ống cần đóng/mở hoặc cô lập dòng lưu chất.

• Mạng lưới cấp nước: Sử dụng trên các tuyến truyền tải và phân phối nước có đường kính lớn.
• Trạm bơm, nhà máy nước: Lắp đặt tại các tuyến hút, xả, đường ống công nghệ hoặc vị trí cần cô lập thiết bị.
• Hệ thống PCCC: Sử dụng trên tuyến đường ống cấp nước chữa cháy, tùy yêu cầu thiết kế của hệ thống.
• Nhà máy xử lý nước: Dùng tại các tuyến dẫn nước, bể chứa và đường ống công nghệ.
• Khu công nghiệp, nhà máy: Lắp đặt trên các đường ống công nghiệp có lưu chất phù hợp với vật liệu và thông số của van.
• Công trình quy mô lớn: Sử dụng trong hệ thống cấp thoát nước và các tuyến kỹ thuật có kích thước DN250.

Lưu ý khi lắp đặt và vận hành van cổng BB DN250

Đối với dòng van kích thước DN250, việc lắp đặt đúng kỹ thuật có vai trò quan trọng trong việc đảm bảo độ kín và khả năng vận hành.

• Kiểm tra đúng kích thước DN250 trước khi đưa van vào hệ thống.
• Đối chiếu tiêu chuẩn và kích thước mặt bích của van với đường ống.
• Sử dụng gioăng có kích thước và vật liệu phù hợp.
• Căn chỉnh hai mặt bích trước khi siết bu lông, tránh tạo lực lệch lên thân van.
• Siết bu lông đều để đảm bảo mối nối kín và ổn định.
• Đảm bảo có đủ không gian để thao tác tay quay hoặc bộ phận vận hành.
• Với van ty nổi, cần tính toán khoảng không phía trên để ty có thể di chuyển.
• Với van điều khiển điện, kiểm tra nguồn cấp, hành trình và mô-men xoắn của actuator.
• Thao tác đóng/mở từ từ, không cố sử dụng lực quá lớn khi van có dấu hiệu kẹt.
• Kiểm tra định kỳ tình trạng gioăng, ty van, thân van và khả năng đóng/mở.
• Không sử dụng van cổng để điều tiết lưu lượng liên tục nếu nhà sản xuất không quy định cho mục đích này.

Tại sao nên mua vua van cổng BB DN250 tại Van công nghiệp HP?

Van công nghiệp HP cung cấp các dòng van cổng BB DN250 phục vụ nhiều nhu cầu trong hệ thống cấp nước, PCCC, xử lý nước và đường ống công nghiệp. Tùy model, khách hàng có thể lựa chọn van gang, inox, thép cùng các thiết kế ty nổi, ty chìm, tay quay, nắp chụp hoặc điều khiển điện.

Sản phẩm có nguồn gốc rõ ràng, hỗ trợ cung cấp CO/CQ theo từng sản phẩm và tư vấn lựa chọn dựa trên kích thước đường ống, lưu chất, áp lực, nhiệt độ cũng như phương thức vận hành. Các model có sẵn kho sẽ được hỗ trợ giao hàng theo nhu cầu, phù hợp cả đơn hàng số lượng lớn.

Nếu đang tìm van cổng DN250 nối bích cho công trình, khách hàng có thể liên hệ hotline Van công nghiệp HP để được tư vấn model, thông số kỹ thuật và báo giá phù hợp.
