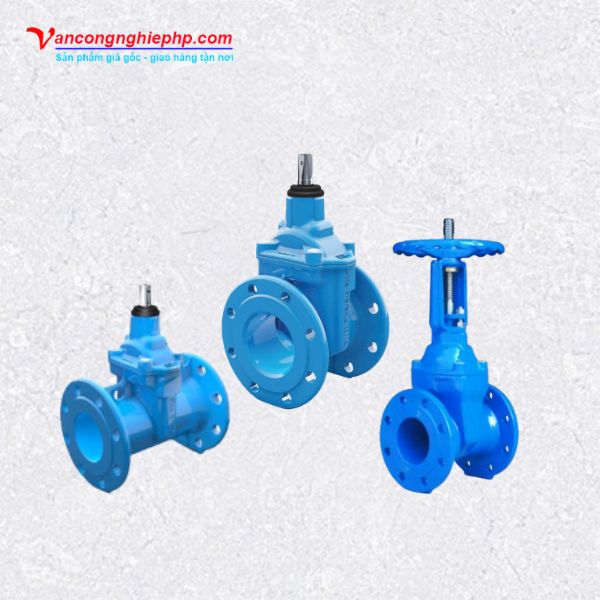

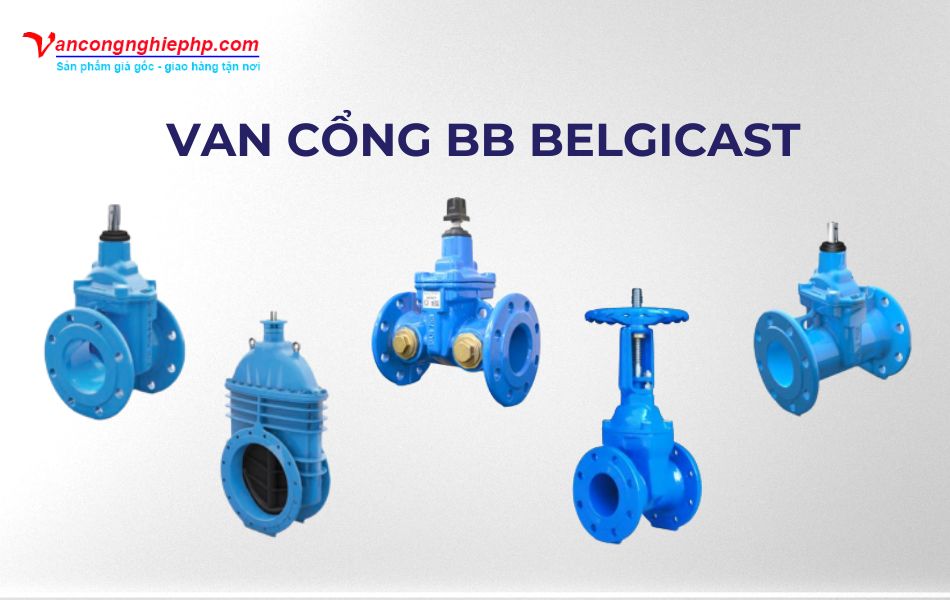

Van cổng BB BELGICAST

Van cổng BB BELGICAST là dòng van cổng kết nối mặt bích của thương hiệu BELGICAST đến từ Tây Ban Nha. Sản phẩm có nhiều phiên bản như ty chìm INFINITY, ty nổi OS&Y, dòng PN25, van đường kính lớn và các model tích hợp chỉ báo trạng thái. Với dải kích thước từ DN40 đến DN1200 tùy model, van đáp ứng nhiều yêu cầu đóng/mở và cô lập dòng chảy trong hệ thống cấp nước, hạ tầng kỹ thuật và PCCC.

Giới thiệu về van cổng BB BELGICAST

Van cổng mặt bích BELGICAST được thiết kế để đóng/mở dòng lưu chất trên đường ống thông qua chuyển động nâng hoặc hạ đĩa van. Sản phẩm có nhiều dòng khác nhau nhằm đáp ứng yêu cầu về kích thước, áp suất, tiêu chuẩn kết nối và phương thức giám sát trạng thái.

Một số đặc điểm đáng chú ý của van cổng BB thương hiệu BELGICAST:

• Van có thiết kế ty chìm hoặc ty nổi tùy theo từng dòng sản phẩm.
• Các model INFINITY được thiết kế với mô-men vận hành thấp, giúp giảm lực cần thiết khi thao tác.
• Đĩa van ở các dòng được giới thiệu sử dụng kết cấu bọc cao su lưu hóa hoàn toàn, hỗ trợ khả năng làm kín.
• Lớp phủ bề mặt có thể là epoxy hoặc men tùy phiên bản.
• Dải kích thước trải rộng từ DN40 đến DN1200, trong đó các model đường kính lớn phù hợp với những tuyến ống có lưu lượng và quy mô lớn.
• Cấp áp suất gồm PN10, PN16, PN25 hoặc Class 150 tùy dòng và tiêu chuẩn áp dụng.
• Một số phiên bản có thể chuẩn bị lắp bộ truyền động điện, trang bị chỉ báo vị trí cơ khí hoặc công tắc hành trình.
• Có các lựa chọn chuyên biệt như van có cửa xả bên và van dành cho hệ thống PCCC có chứng nhận VDS.

Nhờ danh mục sản phẩm đa dạng, người dùng có thể lựa chọn van cổng BELGICAST Tây Ban Nha theo điều kiện vận hành thực tế thay vì sử dụng một cấu hình chung cho mọi hệ thống.

Các dòng van cổng mặt bích BELGICAST phổ biến

BELGICAST cung cấp nhiều dòng van cổng với những đặc điểm riêng về thiết kế, kích thước, cấp áp suất và chức năng. Dưới đây là các model tiêu biểu dựa trên thông tin kỹ thuật được cung cấp.

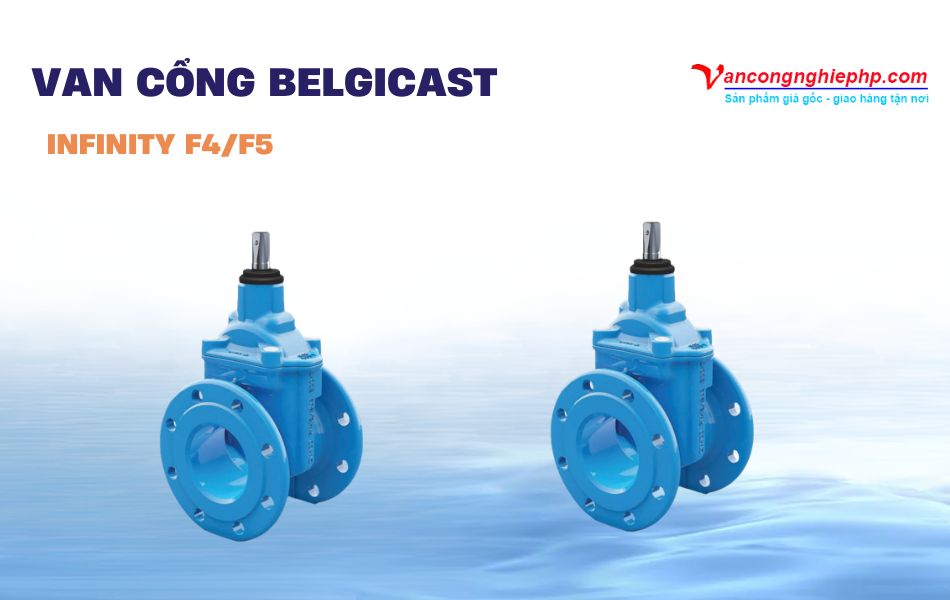

Van cổng BELGICAST INFINITY F4/F5

INFINITY F4/F5 là dòng van cổng ty chìm có kích thước từ DN40–DN700, sử dụng kết nối mặt bích theo EN 1092-2 với cấp áp suất PN10 hoặc PN16. Van có mô-men vận hành thấp, đĩa bọc cao su lưu hóa hoàn toàn và lớp phủ epoxy hoặc men tùy phiên bản.

Dòng sản phẩm này có hai lựa chọn chiều dài Face to Face:

• F4 – Series 14: chiều dài ngắn.
• F5 – Series 15: chiều dài dài.

Việc lựa chọn F4 hay F5 cần dựa trên khoảng cách lắp đặt và tiêu chuẩn chiều dài của hệ thống đường ống.

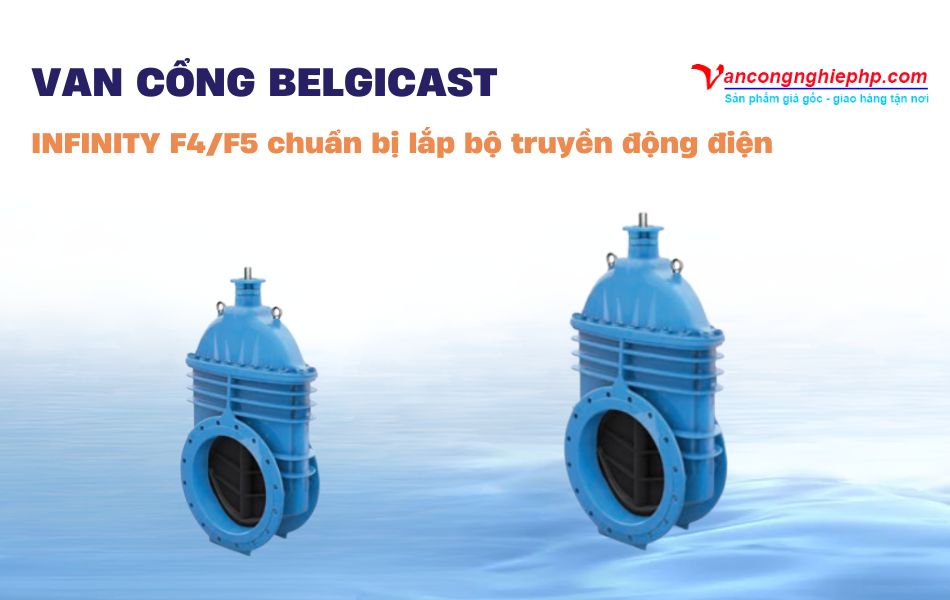

Van cổng BELGICAST INFINITY F4/F5 chuẩn bị lắp bộ truyền động điện

Đây là phiên bản INFINITY F4/F5 được chuẩn bị để lắp bộ truyền động điện, có thông số cơ bản tương tự dòng INFINITY tiêu chuẩn. Van có kích thước DN40–DN700, PN10/PN16 và các lựa chọn chiều dài F4 hoặc F5.

Cấu hình này phù hợp với hệ thống có nhu cầu tự động hóa đóng/mở van. Khi lựa chọn, cần kiểm tra khả năng tương thích giữa van và bộ truyền động điện dự kiến sử dụng.

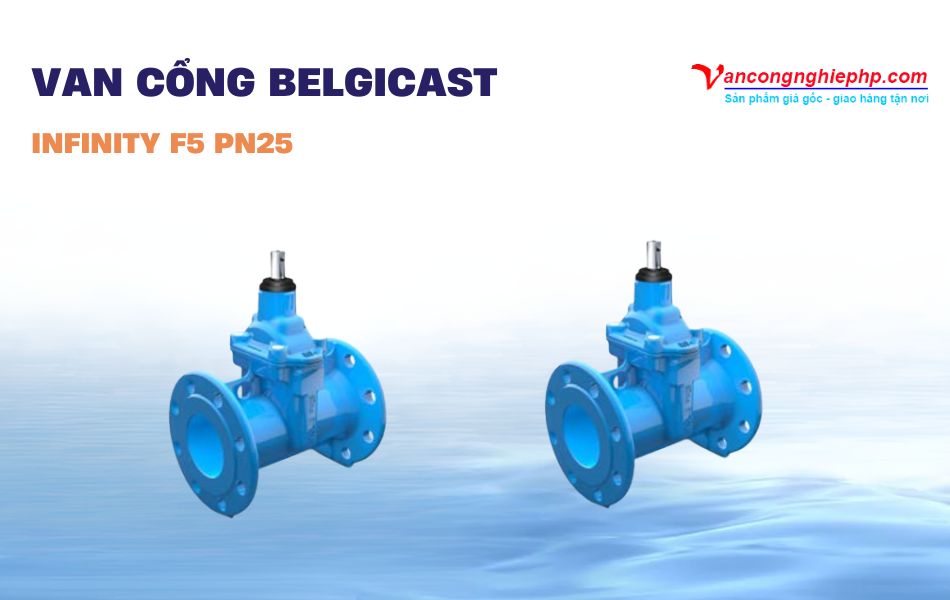

Van cổng BELGICAST INFINITY F5 PN25

INFINITY F5 PN25 được thiết kế cho những hệ thống có yêu cầu áp suất cao hơn so với dòng PN10/PN16. Model có kích thước DN40–DN300, cấp áp suất PN25 và PFA 25 bar theo thông tin kỹ thuật.

Sản phẩm có thiết kế gia cường, lớp phủ epoxy và đĩa bọc cao su lưu hóa hoàn toàn. Đây là lựa chọn cần xem xét khi áp suất làm việc của hệ thống vượt ngoài phạm vi phù hợp của các phiên bản PN10/PN16.

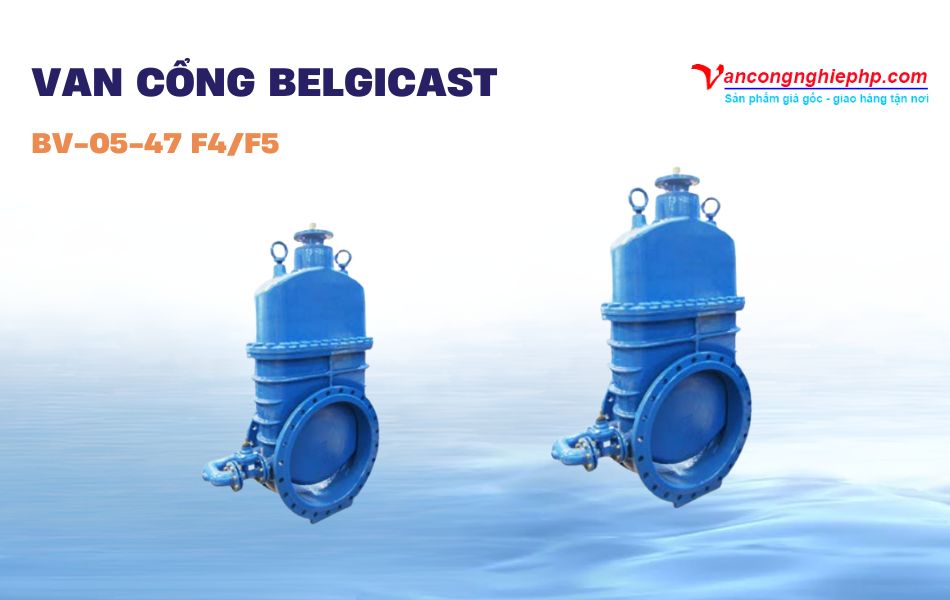

Van cổng BELGICAST BV-05-47 F4/F5

BV-05-47 F4/F5 là dòng van cổng dành cho đường ống đường kính lớn, với dải kích thước DN800–DN1200 và cấp áp suất PN10/PN16.

Điểm đáng chú ý của model là mặt bích trên theo chuẩn ISO, cho phép lắp hộp số hoặc bộ truyền động phù hợp. Sản phẩm có các phiên bản chiều dài F4 và F5, phục vụ những yêu cầu lắp đặt khác nhau trên hệ thống đường ống lớn.

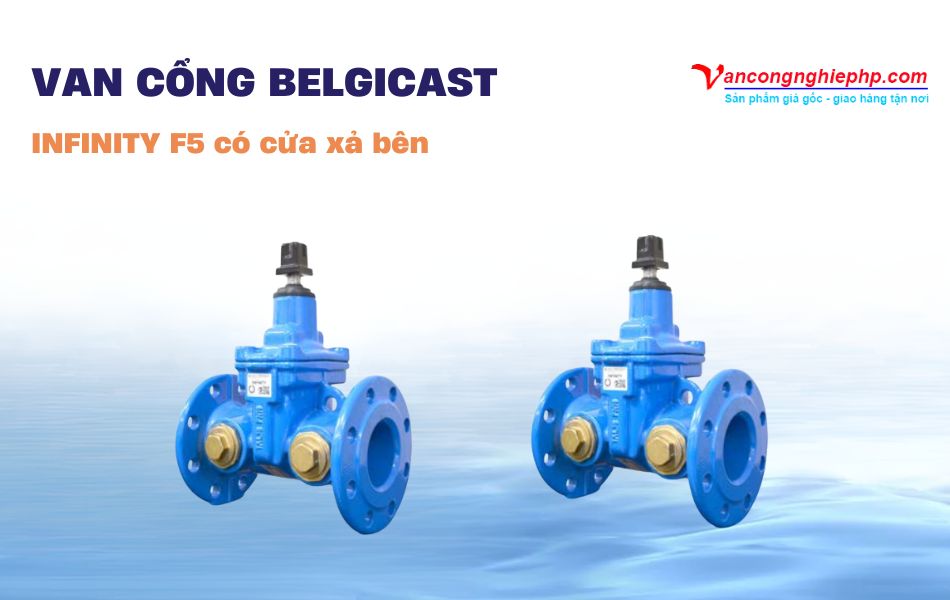

Van cổng BELGICAST INFINITY F5 có cửa xả bên

INFINITY F5 with Side Outlets là phiên bản có thiết kế cửa xả bên, với các kích thước DN80, DN100 và DN150. Van sử dụng kết nối theo EN 1092-2, cấp áp suất PN10/PN16 và chiều dài F5.

Do có thêm cửa xả bên, khi lựa chọn model này cần xác định rõ mục đích sử dụng, cấu hình kết nối và yêu cầu của hệ thống để đảm bảo phù hợp với phương án lắp đặt.

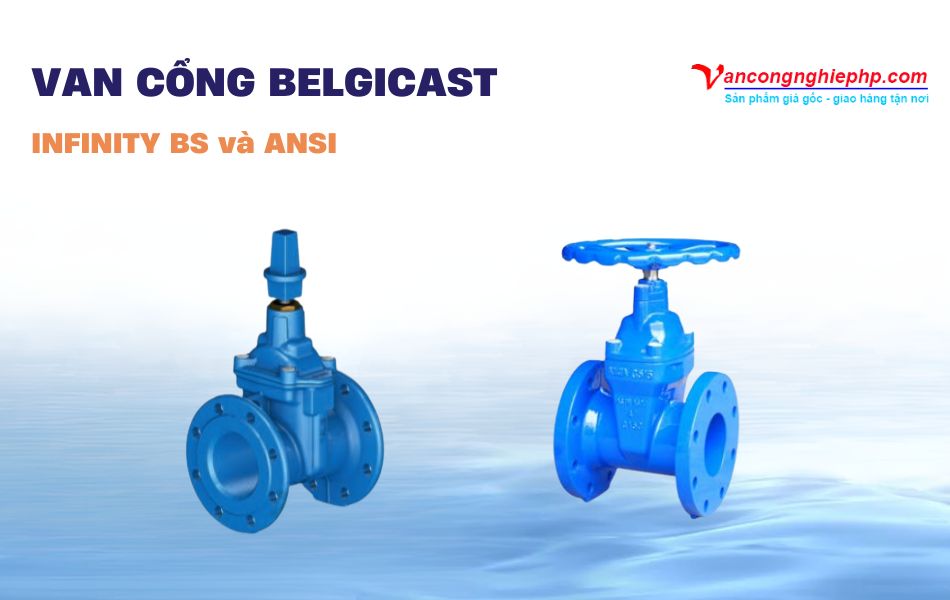

Van cổng BELGICAST INFINITY BS và ANSI

Đây là hai dòng được phân biệt theo tiêu chuẩn thiết kế và kết nối.

INFINITY BS có kích thước DN50–DN300, cấp áp suất PN10/PN16 và tuân thủ BS 5163. Dòng này có hai phiên bản Type A và Type B, sử dụng lớp phủ epoxy hoặc men tùy cấu hình, với chiều dài theo EN 558 Series 3.

Trong khi đó, dòng ANSI có kích thước DN40–DN300, PFA 16 bar, chiều dài Face to Face theo ANSI B16.10 và khoan mặt bích theo ASME B16.1 Class 150. Đây là lựa chọn dành cho hệ thống yêu cầu kết nối theo tiêu chuẩn ANSI tương ứng.

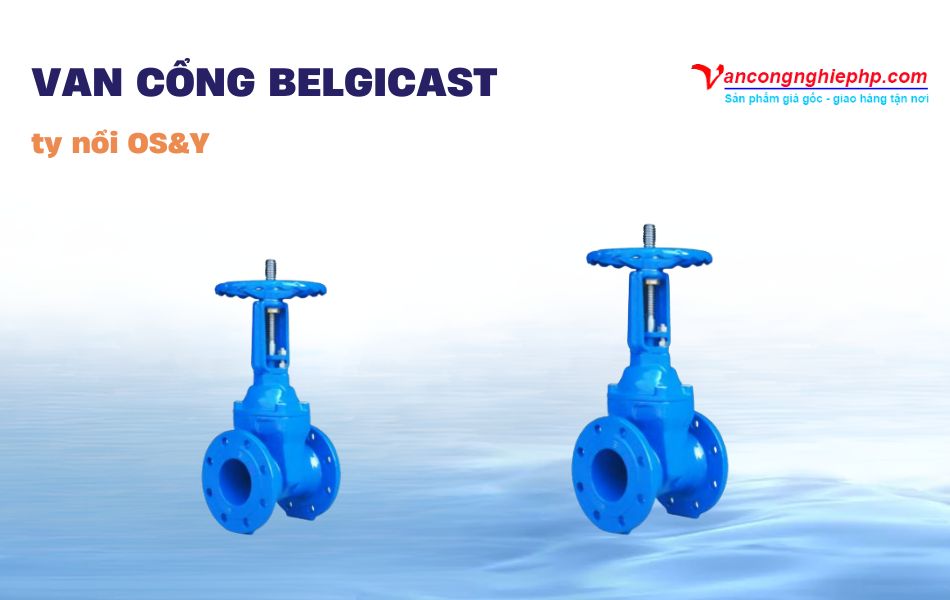

Van cổng BELGICAST ty nổi OS&Y

Khác với các dòng INFINITY ty chìm, van cổng BELGICAST OS&Y sử dụng thiết kế ty nổi (Outside Screw & Yoke). Trục van dịch chuyển lên xuống khi đóng/mở, giúp người vận hành nhận biết trạng thái thông qua vị trí của ty.

Model có kích thước DN40–DN300, cấp áp suất PN10/PN16 và có thể sử dụng kết nối theo EN 1092-2 hoặc ASME B16.1 tùy cấu hình. Chiều dài van có lựa chọn F4 hoặc F5; các phương án khác có thể được cung cấp theo yêu cầu.

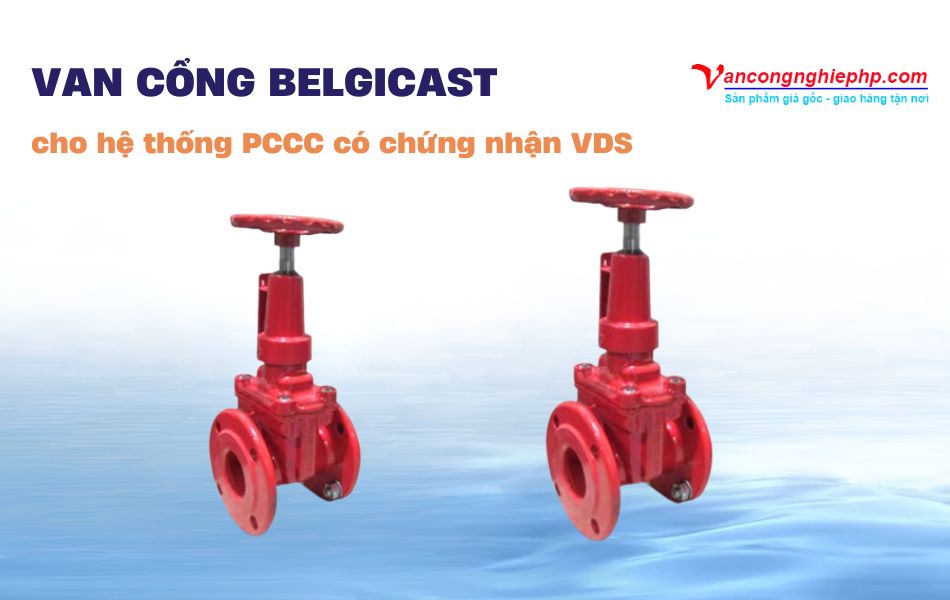

Van cổng BELGICAST cho hệ thống PCCC có chứng nhận VDS

Dòng VDS Fire Protection được thiết kế phục vụ các ứng dụng phòng cháy chữa cháy theo cấu hình sản phẩm. Van có kích thước DN40–DN300, cấp áp suất PN10/PN16, chiều dài F4 và được trang bị chỉ báo vị trí cơ khí.

Model có chứng nhận VDS về PCCC theo thông tin nhà sản xuất cung cấp. Khi sử dụng trong dự án, cần kiểm tra đúng model, phạm vi chứng nhận và yêu cầu kỹ thuật áp dụng cho hệ thống.

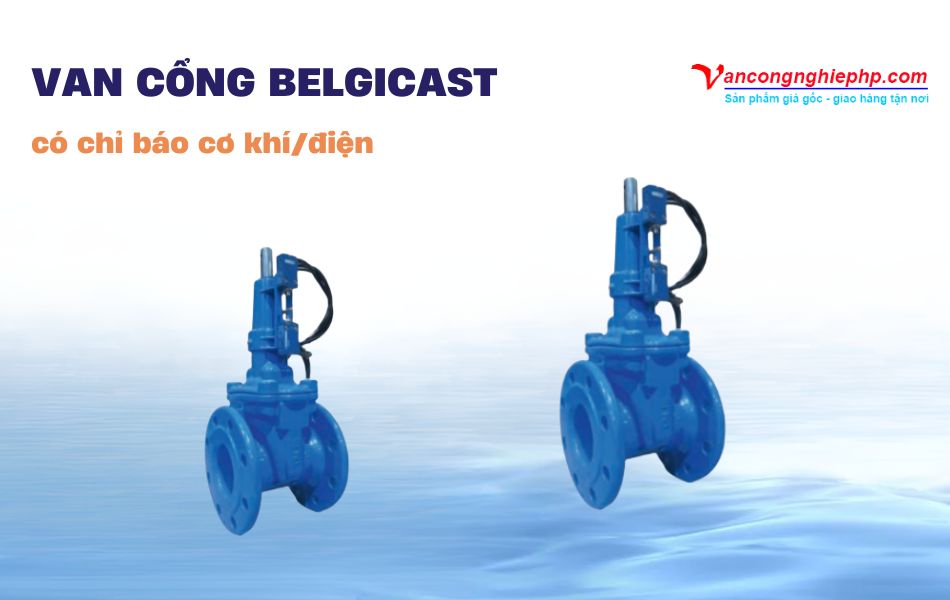

Van cổng BELGICAST có chỉ báo cơ khí/điện

Dòng INFINITY F4/F5 with Mechanical/Electrical Indicator có kích thước DN40–DN300, cấp áp suất PN10/PN16 và lựa chọn chiều dài F4 hoặc F5.

Van được trang bị chỉ báo vị trí cơ khí, đồng thời có thể lựa chọn công tắc hành trình thường mở (NO), thường đóng (NC) hoặc cả hai tùy cấu hình. Các tính năng này hỗ trợ nhận biết trạng thái đóng/mở và truyền tín hiệu phục vụ giám sát hệ thống.

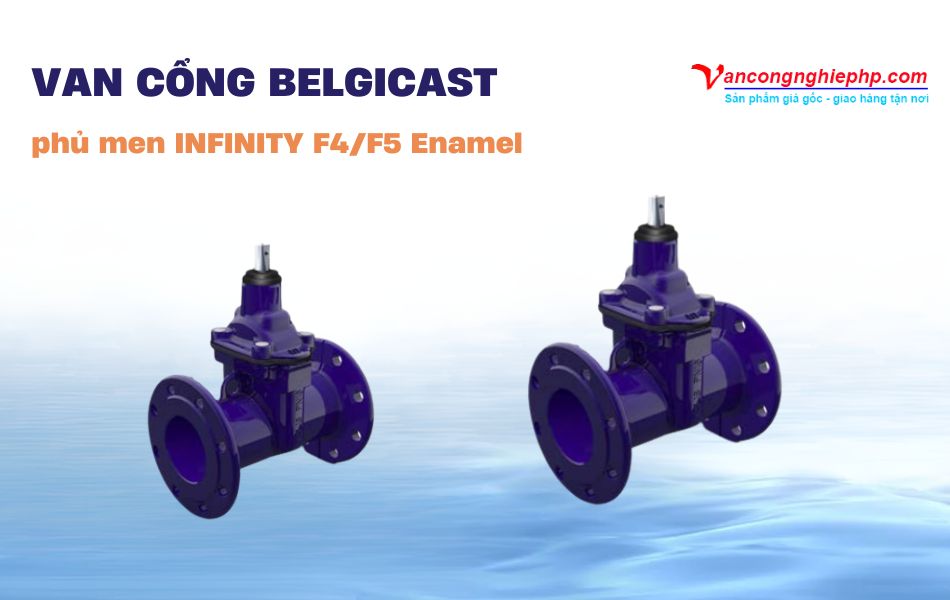

Van cổng BELGICAST phủ men INFINITY F4/F5 Enamel

Đây là phiên bản INFINITY sử dụng lớp phủ men, có kích thước DN40–DN300 và cấp áp suất PN10/PN16. Van được thiết kế với mô-men vận hành thấp và đĩa bọc cao su lưu hóa hoàn toàn.

Khi lựa chọn phiên bản phủ men, người dùng nên đối chiếu chính xác cấu hình bề mặt của model với yêu cầu sử dụng, tránh nhầm lẫn với các phiên bản sử dụng lớp phủ epoxy.

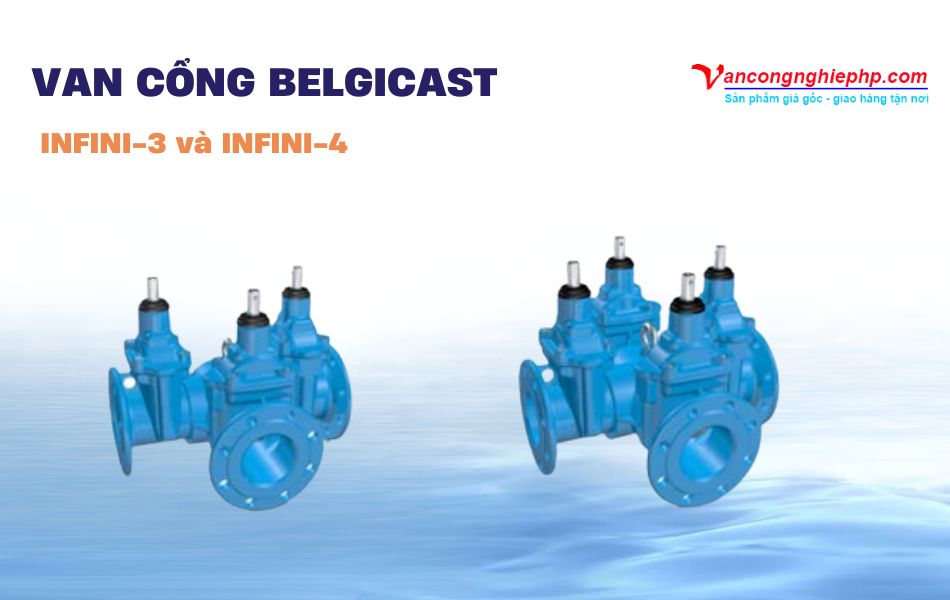

Van cổng BELGICAST INFINI-3 và INFINI-4

INFINI-3 và INFINI-4 là các dòng van có thiết kế nhỏ gọn, kích thước DN50–DN300 và cấp áp suất PN10/PN16. Điểm đáng chú ý là khả năng kết nối các loại van và kích thước khác nhau theo cấu hình hệ thống.

Khi lựa chọn, cần xác định rõ loại van, kích thước và phương án kết nối cụ thể để đảm bảo tương thích với các thiết bị đi kèm.

Thông số kỹ thuật van cổng BB BELGICAST

Dưới đây là bảng tổng hợp thông số của các dòng van cổng BELGICAST theo dữ liệu sản phẩm:

Thông số chi tiết cần được đối chiếu theo từng model. Đặc biệt, PN25 chỉ áp dụng cho dòng INFINITY F5 PN25 trong danh sách trên; không nên mặc định cấp áp suất này cho toàn bộ van cổng BELGICAST.

Van cổng BB BELGICAST được ứng dụng ở đâu?

Nhờ có nhiều lựa chọn về kích thước, cấp áp suất và cấu hình vận hành, van cổng mặt bích thương hiệu BELGICAST có thể được sử dụng trong các hệ thống cần đóng/mở và cô lập dòng chảy như:

• Hệ thống cấp và phân phối nước: Sử dụng các dòng van cổng phù hợp với áp suất và kích thước đường ống.
• Hệ thống xử lý nước và hạ tầng kỹ thuật: Lựa chọn model theo điều kiện vận hành và tiêu chuẩn kết nối.
• Hệ thống PCCC: Có thể tham khảo dòng VDS Fire Protection khi đáp ứng yêu cầu kỹ thuật và chứng nhận của dự án.
• Đường ống đường kính lớn: Dòng BV-05-47 F4/F5 có kích thước DN800–DN1200.
• Hệ thống tự động hóa: Lựa chọn phiên bản chuẩn bị lắp bộ truyền động điện hoặc có chỉ báo vị trí, công tắc hành trình khi cần giám sát trạng thái van.

Việc lựa chọn cần dựa trên môi chất, áp suất làm việc, kích thước, tiêu chuẩn mặt bích và yêu cầu vận hành của hệ thống.

Lưu ý khi lựa chọn và lắp đặt van cổng BB BELGICAST

Để chọn đúng van cổng BB BELGICAST, cần xác định các thông số và điều kiện lắp đặt trước khi đặt hàng:

• Kiểm tra kích thước DN và cấp áp suất: Đối chiếu với thông số đường ống và áp suất làm việc thực tế.
• Xác định chiều dài F4/F5: F4 là phiên bản chiều dài ngắn, còn F5 là phiên bản dài; cần kiểm tra Face to Face để đảm bảo phù hợp với vị trí lắp đặt.
• Chọn đúng tiêu chuẩn kết nối: Phân biệt EN 1092-2 với ASME B16.1 Class 150 và các yêu cầu khoan mặt bích tương ứng.
• Lựa chọn thiết kế ty: Ty chìm phù hợp khi cần hạn chế phần trục nhô cao, trong khi ty nổi cho phép nhận biết trạng thái thông qua vị trí trục.
• Kiểm tra bộ truyền động và phụ kiện: Với model chuẩn bị lắp điện hoặc có công tắc hành trình, cần xác nhận cấu hình tương thích trước khi lắp đặt.
• Căn chỉnh đường ống: Đảm bảo hai mặt bích đồng tâm, gioăng đặt đúng vị trí và bulông được siết đều.
• Kiểm tra sau lắp đặt: Thử đóng/mở và kiểm tra độ kín trước khi đưa hệ thống vào vận hành.

Van cổng chủ yếu được dùng để đóng/mở và cô lập dòng chảy, không nên sử dụng để điều tiết lưu lượng liên tục.

Mua van cổng BB BELGICAST Tây Ban Nha chính hãng tại Van công nghiệp HP

Nếu bạn đang tìm van cổng BB BELGICAST Tây Ban Nha cho hệ thống cấp nước, hạ tầng kỹ thuật hoặc PCCC, Van công nghiệp HP có thể hỗ trợ tư vấn lựa chọn model theo nhu cầu sử dụng.

Khi liên hệ Van công nghiệp HP, khách hàng được hỗ trợ:

• Tư vấn lựa chọn model theo kích thước DN, cấp áp suất và tiêu chuẩn kết nối.
• Hỗ trợ phân biệt các phiên bản F4/F5, ty chìm/ty nổi và dòng có chỉ báo trạng thái.
• Cung cấp thông tin nguồn gốc, thông số kỹ thuật và chứng từ CO/CQ theo sản phẩm.
• Báo giá theo model, số lượng và yêu cầu đơn hàng.
• Hỗ trợ kỹ thuật trong quá trình lựa chọn và lắp đặt, giao hàng toàn quốc.

Để được tư vấn chính xác, khách hàng nên cung cấp kích thước đường ống, áp suất làm việc, tiêu chuẩn mặt bích và yêu cầu vận hành. Van công nghiệp HP sẽ hỗ trợ đối chiếu thông số và lựa chọn van cổng mặt bích BELGICAST phù hợp với hệ thống.
