Van cầu điều khiển điện

Van cầu điều khiển điện là gì? Đặc điểm cấu tạo như thế nào? Nguyên lý hoạt động ra sao? Và ứng dụng của dòng van này như thế nào? Để có thể hiểu rõ hơn về sản phẩm, mời bạn đọc theo dõi bài viết dưới đây.

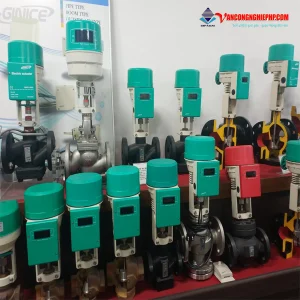

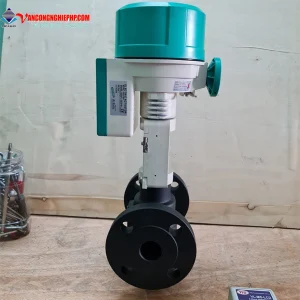

Van cầu điều khiển điện là gì?

Van cầu điều khiển điện được biết đến là dòng van có chức năng điều chỉnh lưu lượng dòng chảy. Hoặc thực hiện thao tác đóng – mở dòng chảy. Các thao tác này đều được hoạt động tự động thông qua bộ điều khiển điện.

Van được lắp đặt có phần thân là van cầu, bộ điều khiển điện thông minh cà nhanh nhạy. Chính vì vậy, dòng van này được sử dụng phổ biến trong những hệ thống hơi nóng, khí hoặc là đường ống gas. Khi lắp đặt thiết bị nó sẽ đảm bảo được độ kín tương đối với phương thức vận hành tự động hoàn từ khi cấp nguồn điện áp thích hợp.

Ngoài được gọi là van cầu điện ra, người ta còn gọi là van cầu hơi điều khiển điện, có tên tiếng anh Globe. Sở dĩ đặt tên như vậy là vì hình dạng cấu tạo với hai nửa cơ thể được ngăn bởi một vách ngăn bên trong. Van được thiết kế với một trục di chuyển lên xuống. Có chức năng điều chỉnh dòng chảy bên trong van. Ngoài ra, còn được lắp đặt hem đĩa, đế tì.

Phần thân van thường được làm từ chất liệu inox, gang hoặc là thép. Với các chất liệu này thì nó sẽ đảm bảo được các điều kiện môi trường khác nhau.  Còn về bộ điều khiển điện nó sẽ tùy thuộc vào vị trí lắp đặt mà người dùng lựa chọn 2 dạng điều khiển: On/Off hoặc là tuyến tính.

Đặc điểm nổi bật của van cầu hơi điều khiển điện

• Hình dáng bên ngoài của van được thiết kế đơn giản, gọn nhẹ. Điều này tạo ra sự tiện lợi cho quá trình vận chuyển, lắp đặt cũng như quá trình bảo trì, bảo dưỡng.
• Khi hoạt động thiết bị có cơ chế tự động hoàn toàn khi được cấp mức điện áp phù hợp.
• Van cầu điện có khả năng ứng dụng rộng rãi và phổ biến trong nhiều lĩnh vực, môi trường khác nhau. Điển hình như: hệ thống công nghiệp, nông nghiệp, hệ thống dân sinh, hơi nóng hoặc khí…
• Khi hoạt động người dùng chỉ cần cấp mức điện áp 24v, 220v hoặc 380v…
• Với thân van được làm từ gang, inox hoặc thép không gỉ.  Mang đến cho thiết bị khả năng chống ăn mòn tốt,  chịu được môi trường có nhiệt độ cao, áp lực lớn.
• Van cầu điện có thiết kế nhỏ gọn nên thích hợp lắp đặt tại những vị trí phức tạp. Cụ thể như: dưới sâu, vị trí trên cao, khuất tầm nhìn hoặc xa trung tâm.

Thông số kỹ thuật: Van cầu điện

• Thân van: Chế tạo từ inox, gang, thép
• Kích thước lắp đặt trong hệ thống: Từ Dn10 cho đến 1200
• Kết cấu van: van chữ ngã, chữ Y hoặc là dạng van bầu, dạng góc
• Chất liệu sản xuất bộ điện: hợp kim nhôm, lớp sơn Epoxy
• Kiểu kết nối với đường ống: dạng lắp bích, lắp ren
• Tiêu chuẩn sản xuất mặt bích: JIS 10k, 20k, BS, DIn
• Hoạt động ở mức nhiệt: lớn nhất 250 độ C
• Hoạt động ở áp lực: PN10 cho đến PN40
• Sử dụng dải điện áp: 24v, 220v hoặc 380v
• Phương thức hoạt động: dạng On/Off hoặc dạng tuyến tính
• Sử dụng lớp gioăng làm kín: PTFE, EPDM
• Hoạt động trong môi trường: khí, gas, chất lỏng hoặc hơi….
• Tiêu chuẩn bảo vệ: IP68
• Nguồn gốc sản xuất: Đài Loan, Hàn Quốc

Cấu tạo và nguyên lý hoạt động của van cầu điều khiển điện

Cấu tạo của van cầu điện

Đối với cấu tạo của dòng van này thì được thiết kế tương tự giống với các dòng van cầu khác. Điểm khác biệt duy nhất chính là bộ điều khiển điện. Và trong van cầu điều khiển bằng điện được lắp ráp từ các bộ phận chính sau:

Phần thân van

Trong thân van được lắp đặt thêm các chi tiết khác, cụ thể như sau:

• Phần thân van: Được làm từ các chất liệu như: inox, thép hoặc gang. Đảm bảo được van có thể chịu được áp lực cũng như môi trường có nhiệt độ cao. Phần thân được làm từ gang còn được phủ thêm một lớp sơn epoxy cao cấp. Có khả năng chống ăn mòn hiệu quả trong môi trường có chứa khí hóa học mạnh.
• Đĩa van: Bộ phận này được làm hoàn toàn từ inox loại 304, 316. Vì đĩa van chính là phần tiếp xúc trực tiếp với dòng lưu chất có trong hệ thống. Chính vì vậy, nó cần được làm từ chất liệu có độ chịu nhiệt tốt. Để tránh được các dòng lưu chất có tính ăn mòn ảnh hưởng đến van.
• Trục van: Bộ phận này thực hiện nhiệm vụ quan trọng trong van. Nó được thiết kế để kết nối với đĩa van và bộ điều khiển. Chức năng chính là tác dụng truyền lực từ bộ điều khiển xuống đĩa van. Từ đó, giúp cho đĩa van có thể hoạt động đóng/ mở theo yêu cầu.
• Chi tiết gioăng làm kín: Với chi tiết này sẽ đảm nhiệm nhiệm vụ là tạo độ kín khít tốt nhất. Để tránh trường hợp lưu chất bị rò rỉ ra bên ngoài. Vì vậy, bộ phận này được làm từ các chất liệu cao su mềm như: PTFE, EPDM có khả năng chống ăn mòn, chống rò rỉ hiệu quả.

Bộ điều khiển điện

Đối với bộ điều khiển điện lắp đặt cho van cầu thuộc loại đặc biệt hơn so với bộ điện sử dụng cho van bi, van bướm. Cụ thể là lực kéo của nó sẽ lớn hơn và có cơ chế vận hành phức tạo hơn. Vì 2 dòng van này khi đóng – mở chỉ cần xoay hết cỡ ở góc 90 độ. Còn van cầu khi đóng – mở thì cần phải xoay nhiều vòng.

Bộ điện của van cầu hơi sử dụng các loại điện áp khác nhau như: 24v, 220v hoặc 380v. Đây đều là những dòng điện phổ biến tại Việt Nam. Trong bộ điện được thiết kế đầy đủ gồm có: bảng mạch điều khiển, công tắc quan sát, công tắc hành trình. Và được sản xuất theo tiêu chuẩn IP68. Và được làm tư hợp kim nhôm, có độ chắc chắn cao, được phủ thêm một lớp sơn epoxy tĩnh điện. Điều này giúp cho bộ điều khiển điện có thể hoạt động trong những môi trường, khí hậu làm việc khác nhau.

Nguyên lý hoạt động của van cầu điều khiển điện

Đối với van cầu điện nó được vận hành theo nguyên lý tịnh tiến lên xuống. Khi cần nguồn điện vào thì bộ điều khiển điện sẽ biến đổi điện năng thành cơ năng. Và tác động vào làm cho motor hoạt động lên xuống.

Khi motor hoạt động nó sẽ dịch chuyển và kéo theo phần trục van. Mà trục van được kết nối với đĩa van. Vì vậy, khi trục van được di chuyển thì đĩa van cũng di chuyển theo.

Khi motor được nâng lên, đồng nghĩa với việc van đang ở trạng thái mở. Còn khi motor hạ xuống thì van sẽ ở trạng thái đóng. Các thao tác thực hiện này sẽ được thực hiện theo từng chu kỳ.

Ưu và nhược điểm của van cầu điều khiển bằng điện

Ưu điểm nổi bật của van cầu hơi điện

• Dòng van này có cách thực vận hành dễ dàng với khả năng đóng mở lưu thông dòng chảy tốt.
• Van có cơ chế đóng- mở với hành trình ngắn. Nên nó có thể tiết kiệm được lực tác động lên trục quay hơn so với dòng van cổng.
• Đối với thiết kế với các chi tiết có thể tháo rời ra nên việc bảo trì, sửa chữa hoặc thay thế cũng hết sức dễ dàng.
• Trong quá trình hoạt động hoặc có sự ma sát tạo ra giữa dòng chảy và đĩa van. Thì ghế thấp nên không bị ăn mòn nhiều.
• Thân van được làm từ chất liệu khác nhau nên đáp ứng được những điều kiện môi trường về áp suất, nhiệt độ khác nhau.
• Van cầu điều khiển điện có khả năng ứng dụng tốt cho hệ thống hơi nóng. Do thiết kế với thiết kế độ kín cao, chịu lực và chịu nhiệt lớn. Vì vậy, dòng sản phẩm này chính là lý tưởng lắp đặt trong hệ thống lò hơi, máy sấy…

Một vài nhược điểm của van cầu điện

• Khi hoạt động yêu cầu cần phải tạo ra áp lực đủ mạnh hoặc bộ truyền động phải lớn thì mới vận hành được.
• Được thiết kế nhiều chi tiết và có độ phức tạo nên cân nặng nên quá trình vận chuyển, bảo dưỡng gặp đôi chút khó khăn.

Tính ứng dụng thực tế của van cầu điện

Thông qua những ưu điểm nổi bật cũng như một vài nhược điểm, ta có thể thấy được dòng van cầu được sử dụng phổ biến trong những hệ thống sau:

• Sử dụng trong hệ thống đường ống dẫn nước nuôi trồng thủy hải sản.
• Lắp đặt, sử dụng trong hệ thống đường ống lọc hóa dầu, khai thác vận chuyển dầu nhiên liệu. Hoặc được sử dụng trong các lĩnh vực cần có độ điều tiết về lưu lượng một cách chính xác và đảm bảo độ an toàn cao nhất.
• Ứng dụng phổ biến trong các đường ống vận chuyển là khí gas, hơi nóng ở khu công nghiệp sản xuất hoặc các nhà máy nhiệt điện.
• Hoạt động trong hệ thống dầu nơi trơn của những cỗ máy có quy mô lớn..
• Hoạt động trong hệ thống hơi, cống thoát nước với khả năng làm việc ổn định, an toàn cao.
• Ngoài ra, còn được sử dụng trong hệ thống cấp thoát nước, sản xuất thực phẩm, hóa chất. Hoặc hệ thống thoát khí ngưng tụ và trích xuất dòng chất.

Phân loại van cầu điều khiển điện

Phân loại theo kết cấu của van

Trên thị trường hiện nay thì được thiết kế với 4 dạng cơ bản nhất: dạng góc, dạng chữ ngã, dạng chữ Y và dạng bầu. Và đặc điểm của mỗi dạng như sau:

Dạng chữ ngã ( Tee)

Dòng van chữ ngã này chính là loại được sử dụng phổ biến nhất hiện nay. Khi làm việc thì trục van và đĩa van sẽ được kéo di chuyển theo phương thẳng đứng và vuông góc với dòng chảy. Với đặc điểm của dạng thiết kế này sẽ giúp cho van làm việc tốt hơn với dòng chảy có áp lực cao. Và tránh được tình trạng giảm áp, khả năng điều tiết dòng chảy tốt hơn.

Dạng chữ Y (Wye)

Đối với thiết kế dạng chữ Y sẽ giúp chúng ta giải quyết được vấn đề giảm áp suất của van cầu. Nó làm giảm sức cản của dòng chảy ở mức tối thiểu. Trục và đĩa van sẽ được đặt ở một góc 45 độ so với thân van. Điều này sẽ tạo ra đường chảy thẳng hơn khi mở van hoàn toàn. Và giúp giảm được độ ma sát của dòng chảy đối với ghế, đĩa van và tránh được tình trạng xói mòn.

Dạng góc (Angle)

Dạng này được thiết kế thân van theo dạng vuông. Đây được xem là một sửa đổi của van cầu tiêu chuẩn. Dạng van này giúp người dùng có thể chuyển hướng dòng chảy. Đĩa van và trục van được nằm vuông góc 90 độ.

Lợi thế của loại van này chính là cho dòng chảy với áp suất thấp hơn. Sử dụng cho những ứng dụng có chu kỳ dòng chảy chuyển hướng trong hệ thống với hiệu ứng trượt cao.

Với cấu tạo mô hình góc có khả năng chống chảy giảm đáng kể với dạng bản thiết kế tiêu chuẩn. Thứ hai, chính là thiết kế mô hình góc và làm giảm đi số lượng khớp nối ống và tiết kiệm một khuỷu tay ống.

Dạng bầu

Đối với dạng bầu thì được thiết kế gần giống với dạng van cầu chữ ngã. Đối với thiết kế này thì được lắp đặt trong các đường ống có kích thước cỡ nhỏ hoặc vừa. Nên thuận tiện cho quá trình lắp đặt, sử dụng và vận hành van.

Phân loại theo cách thức hoạt động

Van cầu điều khiển điện On/Off

Đối với dạng On/Off có ưu điểm là: cho phép hệ thống đóng – mở hoàn toàn. Hiện nay, đây là dòng thiết bị được ưa chuộng và sử dụng phổ biến trong nhiều hệ thống. Cụ thể là trong khu công nghiệp, các nhà máy sản xuất, dây chuyền sản xuất chế biến thực phẩm, trong hệ thống lò hơi, nồi hơi hoặc khí nén…

Van cầu điện tuyến tính

Dòng van này khác với dạng On/Off ở chỗ: dạng điều khiển tuyến tính được sử dụng ít hơn. Và nó chỉ phù hợp với những hệ thống yêu cầu điều tiết dòng chảy theo nhu cầu sử dụng.

Phân loại theo kết nối

Dạng lắp ren

Dòng van cầu sử dụng lắp ren thường được lắp đặt trong các hệ thống có kích thước nhỏ hoặc trung bình. Ưu điểm của loại này chính là: không đòi hỏi yêu cầu kỹ thuật cao, làm kín và độ chắc chắn cao. Tuy nhiên, trong quá trình sử dụng thì người dùng không nên tháo ra tháo vào nhiều. Vì nó sẽ làm ảnh hưởng đến tình trạng hỏng ren hoặc cháy ren.

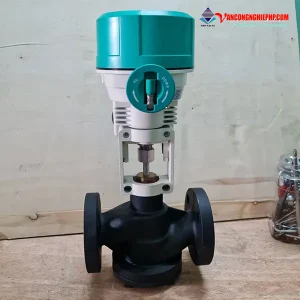

Dạng lắp bích

Loại van cầu điện mặt bích được lắp đặt phổ biến trong hệ thống có kích thước lớn hoặc trung bình. Loại này có ưu điểm: độ chắc chắn cao, đảm bảo độ an toàn nhờ vào các bulong. Ở giữa đường ống, mát bích còn được thiết kế thêm gioăng làm kín để tăng được độ kín và chống rò rỉ.
