Van bướm wafer là gì? A-Z về đặc điểm, tư vấn lựa chọn và hướng dẫn lắp đặt

Trong van công nghiệp, van bướm wafer là loại van bướm phổ biến nhất, là giải pháp tối ưu về chi phí và không gian cho hàng loạt hệ thống đường ống. Tuy nhiên, để sử dụng loại van này một cách hiệu quả và an toàn, người dùng cần nắm rõ các ưu điểm, nhược điểm và đặc biệt là kỹ thuật lắp đặt đặc thù của nó.

Bài viết này Van công nghiệp HP sẽ cung cấp mọi thông tin bạn cần biết để lựa chọn và lắp đặt van bướm kiểu wafer một cách chính xác, giúp bạn tối ưu hóa hệ thống của mình.

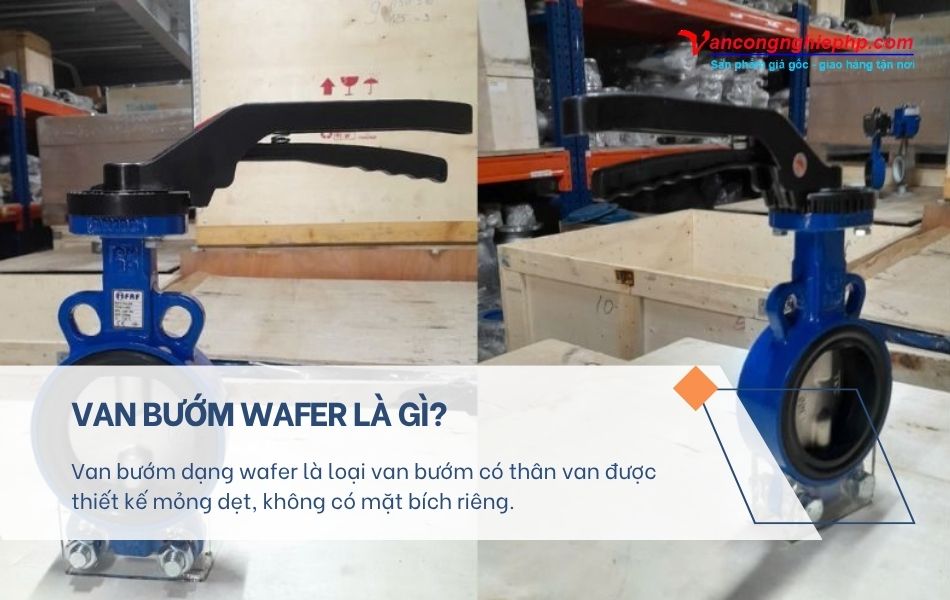

Van bướm wafer là gì? Đặc điểm nhận dạng

Van bướm dạng wafer là loại van bướm có thân van được thiết kế mỏng dẹt, không có mặt bích riêng. Nó được giữ cố định hoàn toàn nhờ lực kẹp (lực nén) tạo ra bởi hai mặt bích của đường ống siết chặt lại với nhau thông qua các bu lông dài.

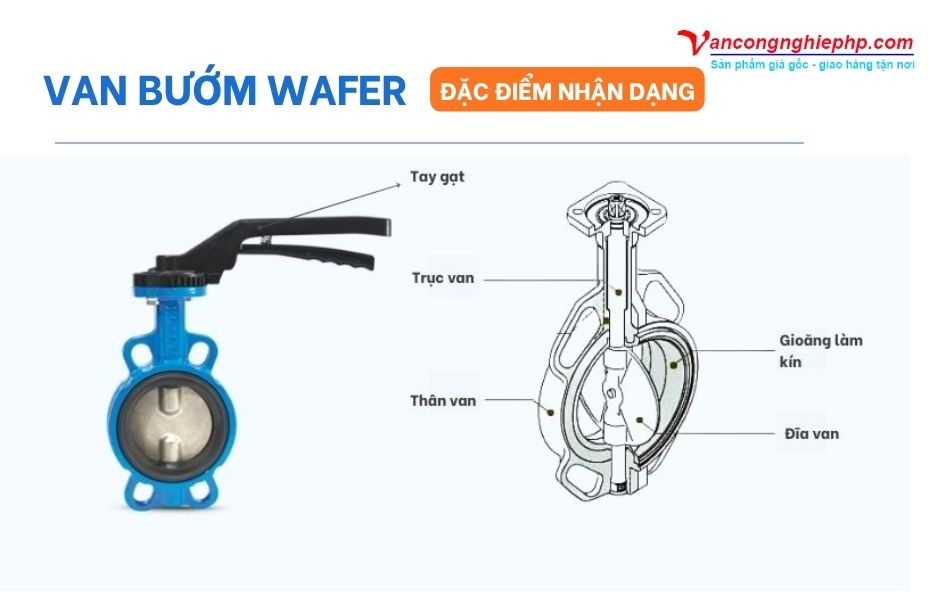

Đặc điểm nhận dạng cốt lõi:

• Thân van mỏng, trơn, không có các lỗ ren để bắt bu lông.
• Chỉ có 2 hoặc 4 tai van với các lỗ định tâm không ren, dùng để căn chỉnh van đồng trục với đường ống.
• Tên gọi khác phổ biến là van bướm kẹp.

Đánh giá van bướm wafer: Ưu điểm và hạn chế

Để quyết định xem van bướm wafer có phải là lựa chọn phù hợp cho hệ thống của bạn hay không, điều quan trọng là phải hiểu rõ những ưu điểm vượt trội cũng như các hạn chế cố hữu của nó.

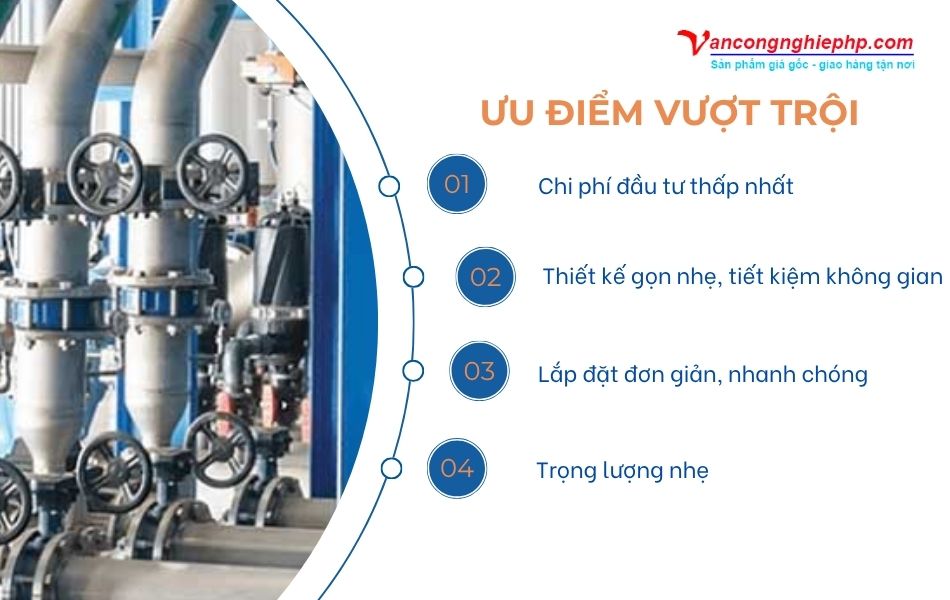

Ưu điểm vượt trội

• Chi phí đầu tư thấp nhất: Do thiết kế tối giản, tốn ít vật liệu, giá thành của van bướm wafer type rẻ hơn đáng kể so với các loại van khác có cùng chức năng, giúp tối ưu hóa ngân sách dự án một cách hiệu quả.
• Thiết kế gọn nhẹ, tiết kiệm không gian: Thân van mỏng giúp chiếm rất ít không gian trên đường ống, cực kỳ lý tưởng cho các hệ thống đường ống chằng chịt hoặc không gian lắp đặt chật hẹp.
• Lắp đặt đơn giản, nhanh chóng: Quy trình lắp đặt chỉ cần căn chỉnh và siết bu lông, giúp tiết kiệm đáng kể thời gian và chi phí thi công so với các loại van có kết nối phức tạp hơn.
• Trọng lượng nhẹ: Giúp giảm tải trọng tổng thể cho hệ thống đường ống và dễ dàng hơn trong việc vận chuyển, thao tác lắp đặt.

Hạn chế cần lưu ý

• Không thể lắp đặt ở cuối đường ống Đây là nhược điểm lớn nhất và quan trọng nhất cần ghi nhớ. Nếu tháo một bên mặt bích (để bảo trì thiết bị), van sẽ mất lực kẹp và gây rò rỉ ngay lập tức.
• Bảo trì, thay thế bất tiện: Để tháo van ra khỏi đường ống, người vận hành bắt buộc phải ngắt và xả cạn toàn bộ đoạn ống nơi lắp đặt van, gây gián đoạn cho cả hệ thống.
• Độ ổn định: Trong các hệ thống có rung động mạnh, kết nối dạng kẹp của van bướm wafer có thể kém ổn định hơn so với van lug (tai bích), vốn được bắt vít trực tiếp vào thân van.

Các loại van bướm wafer phổ biến hiện nay

Van bướm wafer type rất đa dạng về phương thức vận hành, đáp ứng từ nhu cầu thủ công đơn giản đến tự động hóa phức tạp.

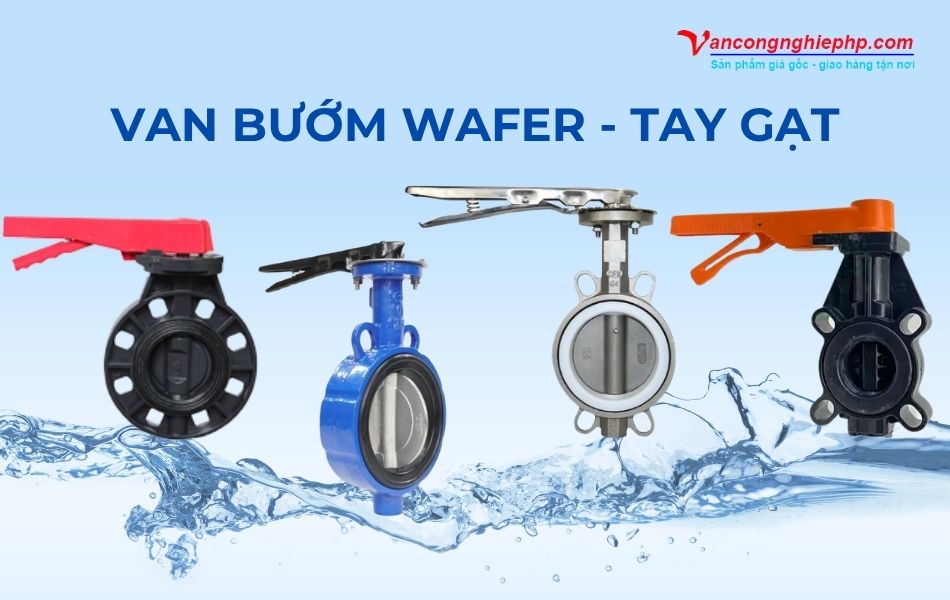

Van bướm wafer tay gạt

Đây là loại tiêu chuẩn và phổ biến nhất, cho phép đóng/mở van một cách nhanh chóng chỉ bằng một thao tác xoay 90 độ. Với chi phí thấp và thiết kế gọn gàng, nó là lựa chọn hàng đầu cho các kích thước từ DN50 đến DN200.

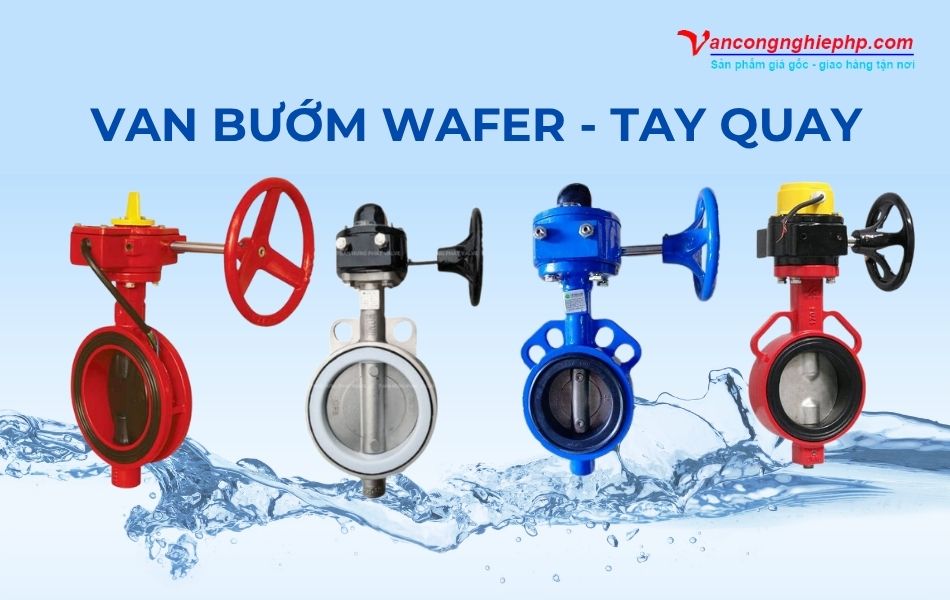

Van bướm wafer tay quay (hộp số)

Được trang bị thêm hộp số trợ lực, loại van này giúp việc vận hành trở nên nhẹ nhàng và êm ái hơn. Đây là lựa chọn tiêu chuẩn cho các kích thước lớn (thường từ DN200 trở lên) hoặc các vị trí cần đóng/mở từ từ để chống sốc áp (búa nước).

Van bướm wafer điều khiển điện

Được gắn bộ truyền động điện, loại van này cho phép đóng/mở tự động và điều khiển từ xa thông qua tín hiệu điện. Nó rất phù hợp cho các hệ thống tự động hóa và các vị trí lắp đặt trên cao hoặc khó tiếp cận.

Van bướm wafer điều khiển khí nén

Sử dụng bộ truyền động khí nén, loại van này có tốc độ đóng/mở cực nhanh. Nó đặc biệt an toàn trong các môi trường dễ cháy nổ (vì không phát sinh tia lửa điện) và được ưa chuộng trong các dây chuyền sản xuất yêu cầu tốc độ cao.

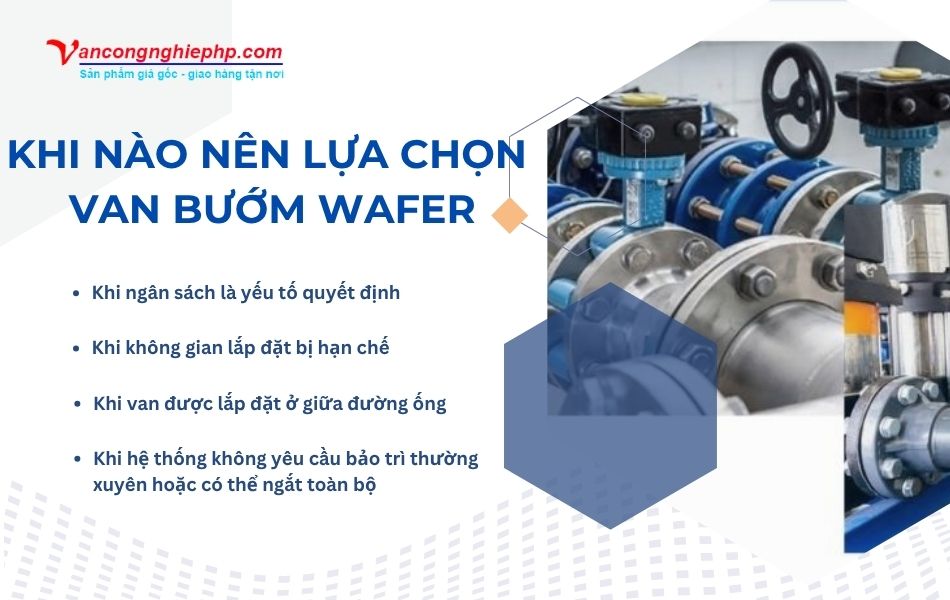

Khi nào nên lựa chọn van bướm wafer type cho hệ thống?

Dựa trên những đặc điểm về thiết kế và cấu trúc, van bướm kẹp wafer không phải là giải pháp cho mọi vị trí, nhưng nó là lựa chọn tối ưu và thông minh nhất trong những trường hợp cụ thể sau đây:

Khi ngân sách là yếu tố quyết định

Đây là lý do hàng đầu khiến van bướm wafer trở nên phổ biến. Do cấu tạo đơn giản và sử dụng ít vật liệu hơn, giá thành của nó rẻ hơn đáng kể so với van lug hay van cổng cùng kích thước. Đối với các dự án lớn với hàng trăm con van, việc lựa chọn van bướm kiểu wafer sẽ giúp tiết kiệm một khoản chi phí đầu tư đáng kể.

Khi không gian lắp đặt bị hạn chế

Với thiết kế mỏng dẹt, dạng kẹp, van chiếm rất ít không gian theo chiều dài của đường ống. Điều này làm cho nó trở thành lựa chọn lý tưởng cho các hệ thống đường ống chằng chịt, các phòng bơm, hoặc các không gian kỹ thuật chật hẹp nơi mà việc lắp đặt các loại van cồng kềnh hơn là bất khả thi.

Khi van được lắp đặt ở giữa đường ống

Cơ chế “kẹp” của van bướm dạng wafer hoạt động hiệu quả nhất khi nó được lắp đặt ở giữa một đoạn đường ống, tức là có mặt bích ở cả hai phía để tạo lực ép giữ van. Đây là vị trí lắp đặt tiêu chuẩn và an toàn nhất cho loại van này. Tuyệt đối không nên sử dụng nó ở cuối đường ống hay những vị trí cần cách ly thiết bị.

Khi hệ thống không yêu cầu bảo trì thường xuyên hoặc có thể ngắt toàn bộ

Do việc tháo lắp van bướm wafer đòi hỏi phải ngắt cả một đoạn ống, nó phù hợp nhất cho các hệ thống có thể dễ dàng dừng hoạt động để bảo trì, hoặc trên các đường ống ít khi xảy ra sự cố và không yêu cầu tháo van định kỳ. Đối với các vị trí quan trọng cần bảo trì thường xuyên, bạn nên cân nhắc sử dụng van lug.

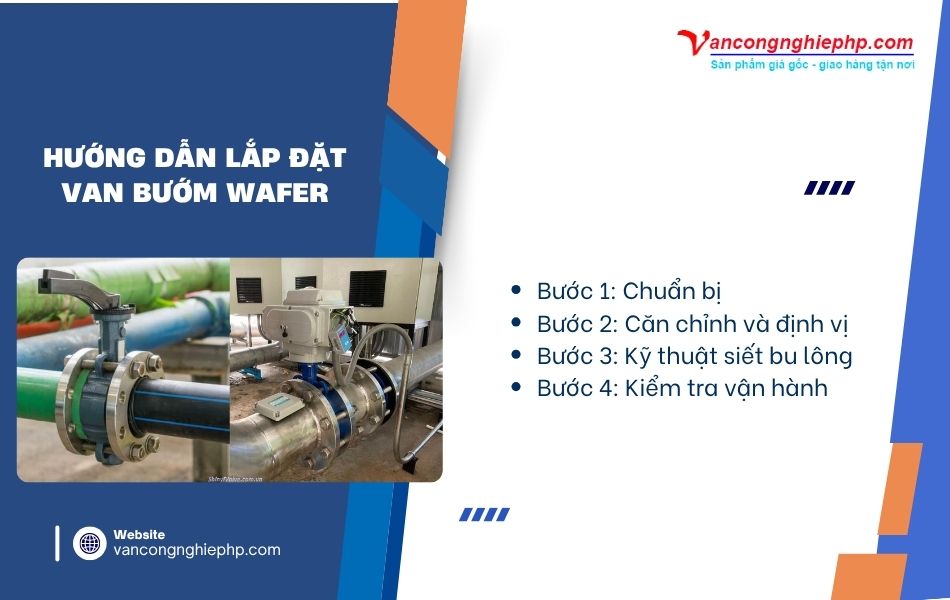

Hướng dẫn lắp đặt van bướm wafer đúng chuẩn kỹ thuật

Mặc dù van bướm wafer nổi tiếng với việc lắp đặt đơn giản và nhanh chóng, nhưng để đảm bảo van hoạt động bền bỉ, kín khít và không bị hư hỏng, việc tuân thủ đúng quy trình kỹ thuật là cực kỳ quan trọng.

1. Chuẩn bị: Kiểm tra van không bị hư hại. Làm sạch bề mặt hai mặt bích của đường ống và đảm bảo chúng song song, đồng trục với nhau.
2. Căn chỉnh và định vị: Đặt van vào giữa hai mặt bích. Dùng 2 bu lông ngắn luồn qua các lỗ định tâm để căn chỉnh van thẳng hàng với tâm đường ống.
3. Kỹ thuật siết bu lông: Chèn tất cả các bu lông dài vào và siết bằng tay. Sau đó, thực hiện siết bu lông theo phương pháp đối xứng chéo (hình chữ X) và siết từ từ theo nhiều lần (30% -> 60% -> 100% lực) để lực kẹp được phân bổ đồng đều, tránh làm biến dạng thân van.
4. Kiểm tra vận hành: Sau khi lắp, xoay van đóng/mở vài lần để đảm bảo đĩa van không bị kẹt vào thành ống.
