Van bướm lệch tâm hai mặt bích FAF 3800

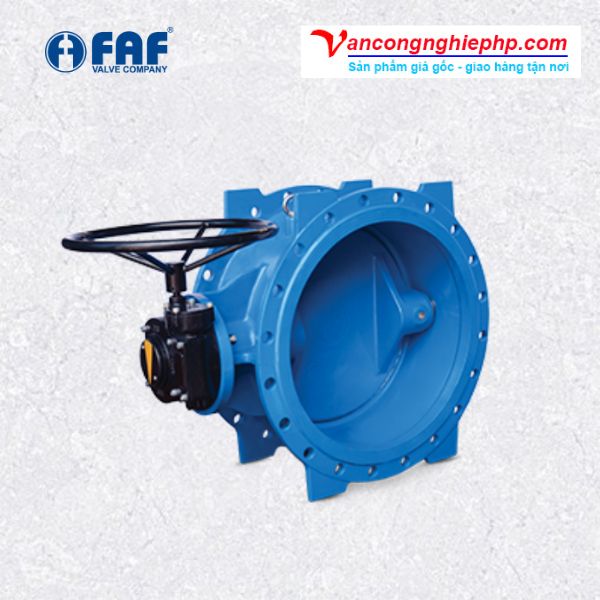

Giới thiệu về van bướm lệch tâm FAF 3800

Van bướm lệch tâm FAF 3800 là một giải pháp van công nghiệp tiên tiến đến từ thương hiệu FAF Thổ Nhĩ Kỳ, được thiết kế để mang lại hiệu suất đóng ngắt và điều tiết dòng chảy vượt trội. Van vận hành thông qua đĩa van xoay một góc 90 độ. Điểm đặc biệt của model FAF 3800 là cấu trúc lệch tâm kép và vòng đệm làm kín dạng chữ “T” được gắn trên chu vi ngoài của đĩa van, tiếp xúc hoàn toàn với mặt đế bằng thép không gỉ được hàn bên trong thân van, đảm bảo khả năng làm kín 100%.

Sản phẩm có dải kích thước rộng từ DN100 – DN2000, kết nối hai mặt bích chắc chắn và có 2 tùy chọn là PN10 và PN16. Ngoài ra, van bướm lệch tâm hai mặt bích FAF 3800 còn được phủ lớp sơn epoxy tĩnh điện, với tùy chọn đạt chứng nhận WRAS, phù hợp cho các hệ thống nước sạch và nước uống.

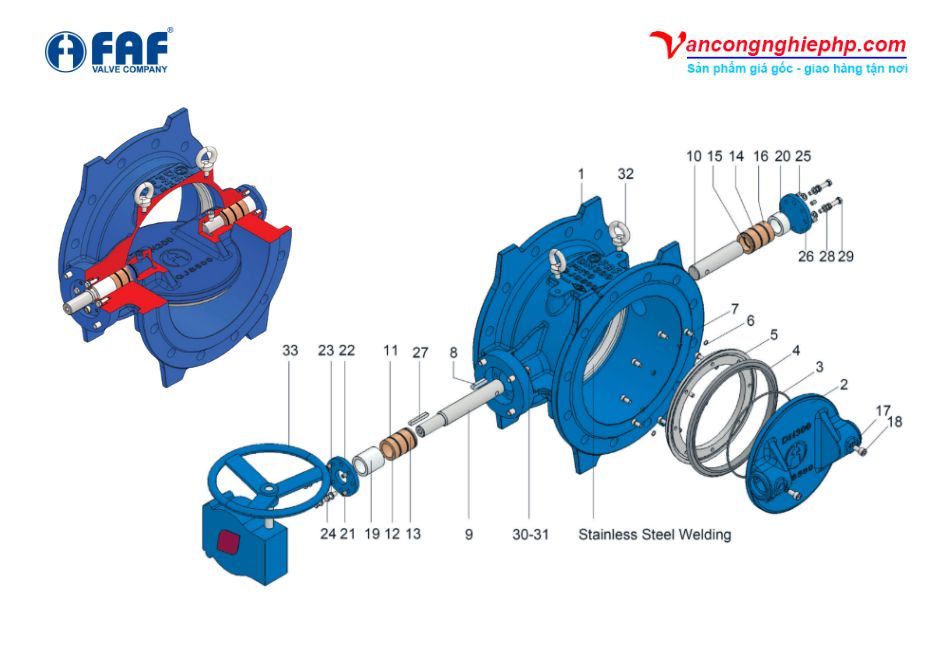

Cấu tạo van cánh bướm lệch tâm mặt bích FAF 3800

Van bướm lệch tâm kép FAF 3800 được cấu thành từ các bộ phận chính được thiết kế tỉ mỉ để đảm bảo hiệu suất và độ bền vượt trội. Dưới đây là các thành phần cấu tạo chính của van:

• Thân van: Được chế tạo từ gang dẻo EN-GJS-500, thân van có khả năng chịu lực căng tốt và được phủ epoxy FBE chống ăn mòn, tích hợp tai nâng và chân đế để dễ dàng vận chuyển, lắp đặt.
• Đĩa van: Cũng làm từ gang dẻo EN-GJS-500, đĩa van được thiết kế tối ưu để giảm tổn thất áp suất và gắn vòng đệm làm kín dạng chữ “T” trên chu vi ngoài.
• Trục van: Thường làm bằng Inox AISI 420, trục van có thiết kế kép và được bảo vệ chống ăn mòn tại các điểm kết nối với đĩa van thông qua cơ chế “trục khô”.
• Đệm làm kín: Là vòng đệm dạng chữ “T” làm từ EPDM hoặc NBR, VITON tùy chọn được gắn trên đĩa van, có thể dễ dàng tháo lắp và thay thế khi cần.
• Mặt đế làm kín trong thân: Được tạo ra bằng cách hàn lớp lót thép không gỉ vào bên trong thân van, cung cấp một bề mặt tiếp xúc bền bỉ và chắc chắn cho đệm làm kín của đĩa.
• Vòng giữ đệm: Chế tạo từ thép ST.37 hoặc inox, vòng này có nhiệm vụ giữ chặt đệm làm kín trên đĩa van và được bảo vệ chống ăn mòn bằng các o-ring dưới bu lông.
• Bạc lót trục: Sử dụng loại bạc lót tự bôi trơn, giúp giảm ma sát hiệu quả và làm cho mô-men xoắn vận hành van thấp hơn.
• Hộp số: Được lắp trên mặt bích đỉnh của van, hộp số với vỏ gang EN GJL 250 (cấp bảo vệ IP67) cho phép vận hành đóng mở van một cách nhẹ nhàng với mô-men xoắn thấp.

Ưu điểm van bướm lệch tâm hai mặt bích FAF 3800

Van bướm lệch tâm FAF 3800 sở hữu nhiều ưu điểm vượt trội, đặc biệt phù hợp cho các ứng dụng đòi hỏi hiệu suất cao và độ bền lâu dài:

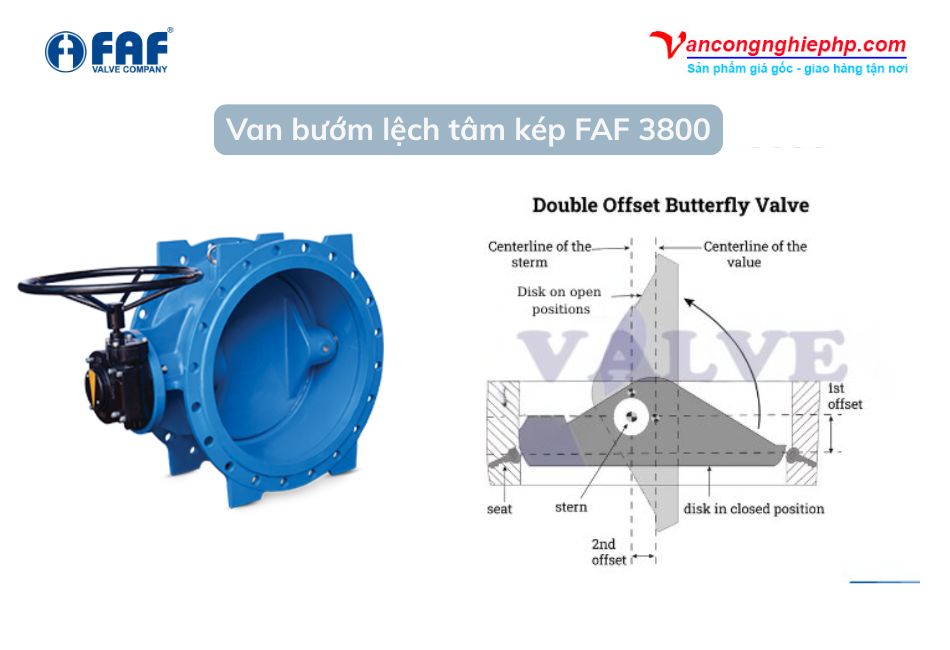

• Cấu trúc lệch tâm kép giúp giảm ma sát giữa đĩa van và seat khi vận hành, hiệu suất làm kín tuyệt đối và mô men xoắn thấp.
• Bảo vệ chống ăn mòn toàn tiện cả mặt trong và mặt ngoài của van với lớp epoxy nóng chảy có độ dày trung bình 250 micron. Có tùy chọn đạt chuẩn WRAS cho nước uống.
• Thân van và đĩa ban bằng gang dẻo, có khả năng chịu được áp suất cao và chống va đập tốt.
• Thiết kế đĩa van tối ưu hóa theo hướng dòng chảy và cấu trúc trục kép giúp giảm đáng kể tổn thất áp suất qua van.
• Các vòng đệm làm kín EPDM, NBR, viton có thể dễ dàng tháo rời và thay thế, tiết kiệm thời gian và chi phí bảo trì.
• Cơ chế “trục khô” với o-ring bảo vệ các lỗ chốt đĩa và o-ring dưới bu lông của vòng giữ đệm giúp ngăn ngừa ăn mòn hiệu quả.
• Vận hành nhẹ nhàng nhờ hộp số tiêu chuẩn với mô men xoắn thấp, ngay cả với các kích thước lớn.
• Van được trang bị các tai nâng và chân đế, giúp cân bằng trọng lượng và đơn giản hóa quá trình di chuyển, lắp đặt.
• Mặt đế làm kín bằng thép không gỉ được hàn vào thân van mang lại khả năng chống chịu và độ kín cao hơn so với các loại seat thông thường.

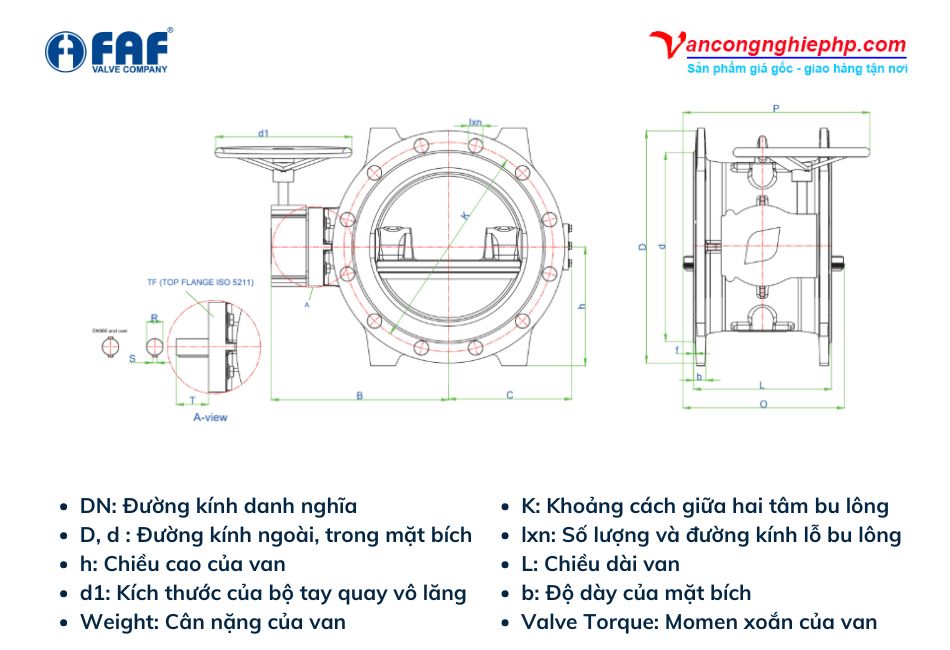

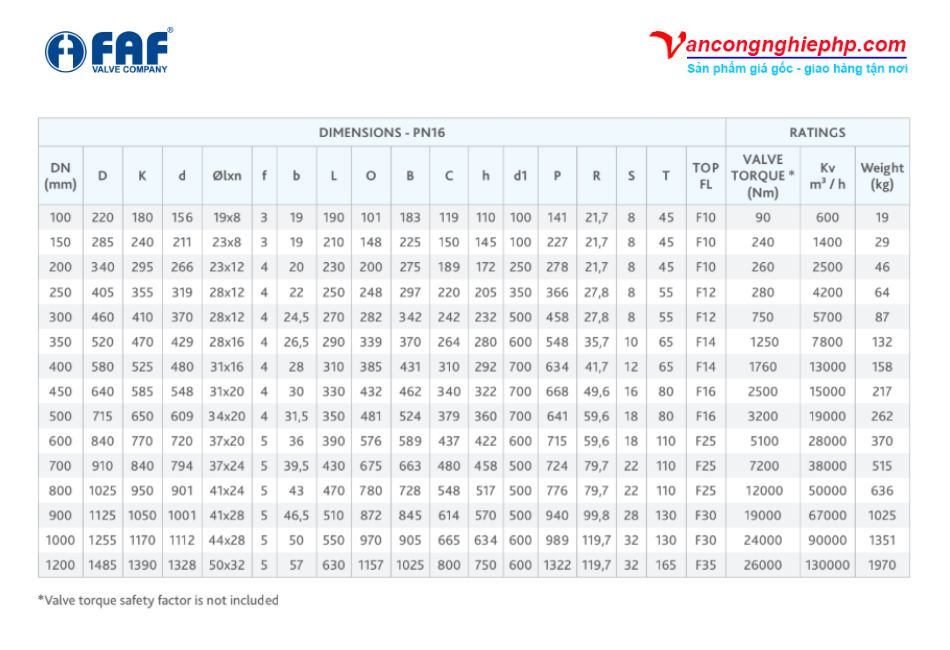

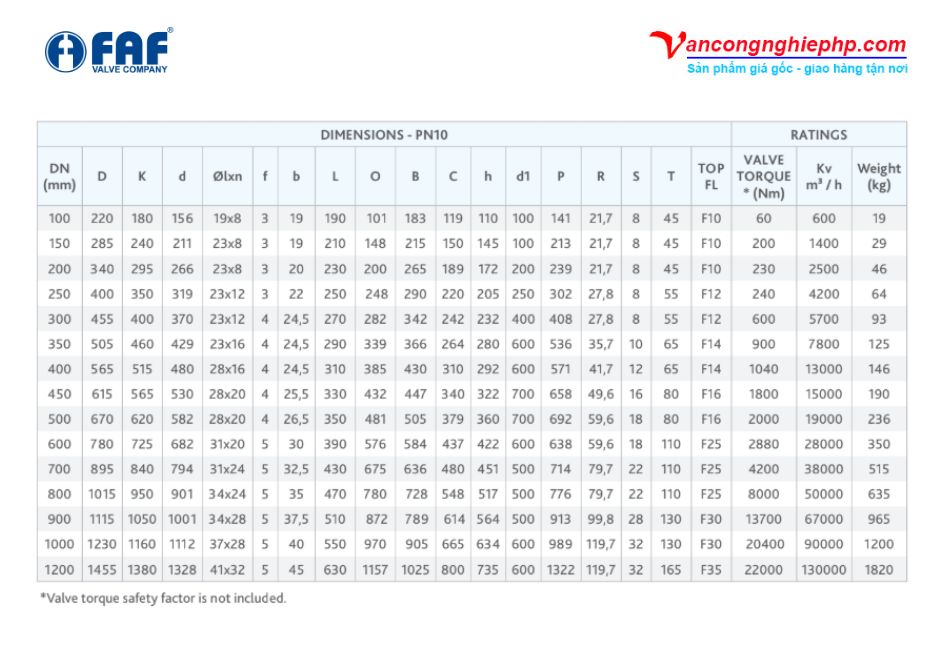

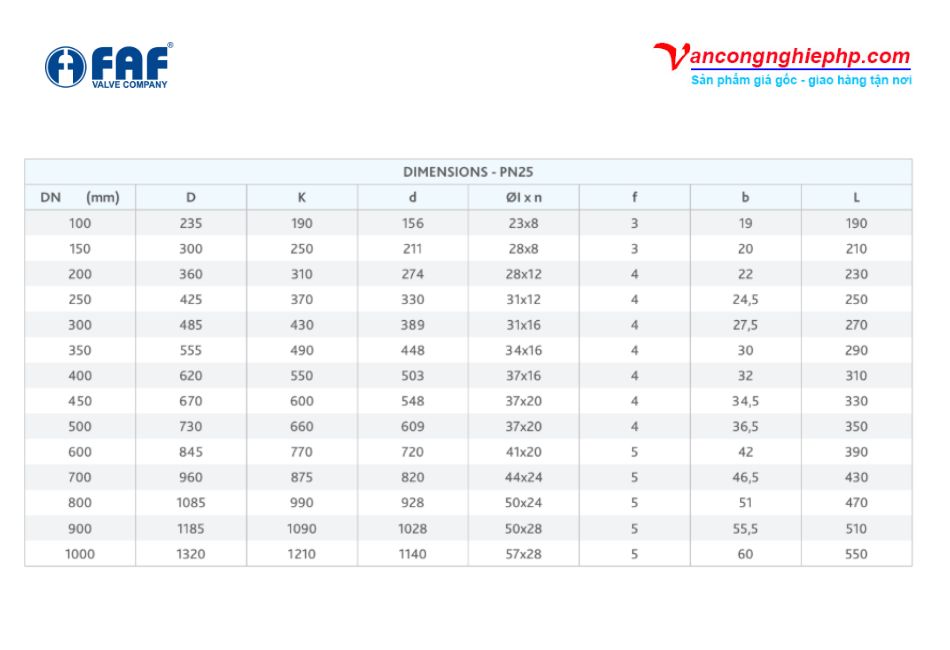

Thông số kỹ thuật của van bướm FAF 3800

Dưới đây là các thông số kỹ thuật chính của van bướm lệch tâm hai mặt bích FAF 3800:

Dòng van bướm lệch tâm FAF ứng dụng trong hệ thống nào?

Với cấu trúc lệch tâm kép và các ưu điểm vượt trội, van bướm FAF 3800 là lựa chọn lý tưởng cho nhiều hệ thống và ứng dụng đòi hỏi độ tin cậy cao, bao gồm:

• Nhà máy xử lý nước cấp và nước thải
• Lắp đặt trong các hố van, buồng van
• Hệ thống đường ống trong các nhà máy công nghiệp
• Các đường ống dẫn truyền tải
• Trạm bơm
• Bồn chứa, bể chứa và hồ chứa
• Ứng dụng cho môi trường nước biển
• Nhà máy điện (đặc biệt là đường ống nước làm mát)
• Các ngành công nghiệp nói chung

Để đảm bảo mua được sản phẩm van bướm lệch tâm hai mặt bích FAF 3800 chính hãng, chất lượng cao và nhận được sự tư vấn kỹ thuật chuyên sâu, quý khách hàng có thể tin tưởng lựa chọn Van Công Nghiệp HP.

Chúng tôi là đơn vị duy nhất nhập khẩu trực tiếp và phân phối chính hãng các sản phẩm van công nghiệp FAF Thổ Nhĩ Kỳ tại thị trường Việt Nam. Cam kết cung cấp các sản phẩm van với đầy đủ chứng từ CO/CQ, giá cạnh tranh và dịch vụ bảo hành chu đáo, đáp ứng mọi nhu cầu của khách hàng.

Bên cạnh đó, Van Công Nghiệp HP còn có kho hàng lên tới hơn 3000m2, luôn sẵn kho số lượng lớn các sản phẩm với đầy đủ các kích thước, đáp ứng nhu cầu cho các dự án lớn.

Liên hệ ngay với chúng tôi qua hotline hoặc chat để được tư vấn và báo giá chi tiết!
