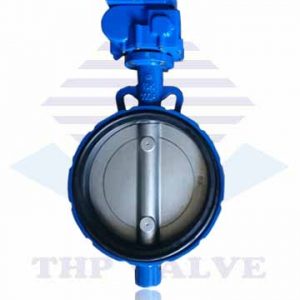

Van bướm gang điều khiển điện tuyến tính

Van bướm gang điều khiển bằng điên tuyến tính dùng để đóng mở van tự động bằng điện theo các góc khác nhau thông qua tín hiệu 4 ~ 20 mA. Hiện nay, chúng tôi chuyên cung cấp dòng sản phẩm này với xuất xứ Hàn Quốc, Đài Loan

Ngoài chức năng đóng mở on – off bình thường chúng ta hay gặp, còn có loại van bướm gang điều khiển điện tuyến tính có thể đóng mở theo góc. Đây là van dùng để điều tiết lưu lượng dòng chảy đi qua van theo tín hiệu 4 ~ 20 mA khiến cánh van có thể mở theo các phần trăm góc mở khác nhau từ 0 – 90 độ.

Van bướm gang điều khiển điện tuyến tính là gì?

Van bướm gang điều khiển điện tuyến tính là van bướm có thân bằng gang, được điều khiển bởi động cơ điện “modulating type” với tín hiệu điều khiển là 4 ~ 20 mA hay 0 – 10 VDC. Khi điều chỉnh tín hiệu này thì van sẽ đóng mở tương ứng với các góc độ phần trăm khác nhau như mở 10, 20, 40, 60, 80, 100 %. Với tín hiệu input và output sẽ giúp chúng ta điều chỉnh góc độ mở van phục vụ cho các ngành sản xuất tốt nhất.

Van bướm gang điều khiển bằng điện tuyến tính do Tuấn Hưng Phát cung cấp có thân bằng gang, cánh, trục bằng inox 304 sử dụng để điều chỉnh góc độ tự động trong các ngành cấp thoát nước, điều chỉnh khí, hơi, và các dung dịch phục vụ trong các ngành sản xuất của khu công nghiệp, khu chế xuất, xy măng…

Hiện nay, chúng tôi đang phân phối độc quyền 2 dòng van bướm điện tuyến tính hãng  Kosaplus Hàn Quốc và Haitima Đài Loan được nhập khẩu trực tiếp từ nhà máy nên giá cam kết cạnh tranh nhất. Hàng luôn có sẵn và được cam kết chất lượng, bảo hành 12 tháng, đầy đủ giấy tờ đi kèm. Hãy liên hệ ngay với chúng tôi để được tư vấn thêm chi tiết và báo giá tốt nhất.

Cấu tạo van bướm gang đóng mở điện tuyến tính

Van được cấu tạo từ 2 bộ phận:

1. Thân van bướm: Làm từ Gang, Cánh van bằng inox 304, Trục van bằng inox 304 và gioăng làm kín bằng cao su EPDM
2. Bộ điều khiển điện tuyến tính:  Được làm từ hợp kim nhôm, bên ngoài phủ sơn Epoxy với tiêu chuẩn chống ẩm IP67. Nguồn điện trực tiếp để điều khiển là 220VAC, 24VDC hoặc 380V. Van sẽ điều chỉnh góc độ bằng tín hiệu ngõ 4 ~ 20 mA, chẳng hặn như ở trạng thái 0 mA thì van đóng hoàn toàn, còn 20 mA thì van đang mở hoàn toàn.

Ngoài ra, bộ điều khiển điện dạng tuyến tính này có thêm các ngõ ra nhằm phản hồi hoặc kết nối, lập trình chu trình điều khiển bởi PLC tại tủ điện. Hoặc thiết bị này cũng giúp kết nối với các thiết bị khác như: cảm biến nhiệt độ, cảm biến lưu lượng, cảm biến áp suất, đồng hồ 3 kim hoặc van công nghiệp,…

Nguyên lý hoạt động của van bướm gang điện tuyến tính

Về cách hoạt động của dòng van bướm này cũng tương tự như những loại van bướm điều khiển điện khác. Chúng dựa vào động cơ điều khiển Modulating type. Van bướm sử dụng dòng điện 24v, 220v, 380v. Nguồn điện thông qua dây dẫn đi vào trong bảng mạch và truyền tới đến coild điện. Coild điện tiếp nhận dòng điện và chuyển đối chúng thành cơ năng.

Lượng cơ năng được chuyển đổi sẽ tiếp tục đi qua bộ phận trợ lực tới bộ phận trục điều khiển điện. Bộ phận này sẽ kết nối trực tiếp với công tắc hành trình và kết nối nối với van bướm. Khi trục motor điện quay đồng nghĩa với trục của van quay theo. Vì thế, mà cánh van sẽ được mở ra theo các góc từ 0 – 90 độ để tạo ra cơ chế mở van. Còn khi muốn đóng van thì chỉ cần làm ngược lại.

Tùy thuộc vào việc điều chỉnh các tín hiệu ngõ vào analogue sẽ cho phép van hoạt động. Sau khi đã nhận được tín hiệu 4-20mA hoặc là kiểu 0-10VDC từ những bộ cảm biến đo lượng trong hệ thống làm việc. Chúng vừa giúp đóng mở đóng mở hoàn toàn và đóng mở theo các góc tương ứng. Qua đó, thiết bị này cho phép môi chất dẫn truyền đúng mức lưu lượng theo yêu cầu làm việc chung của hệ thống. Bộ điều khiển điện tuyến tính được kết nối với tủ điều khiển PLC hoặc điều khiển trực tiếp bằng tay cầm.

Thông số kĩ thuật van bướm gang điều khiển tuyến tính điện

• Dạng van: Van bướm điện tuyến tính
• Thân van: gang dẻo
• Cánh, trục van: Inox 304
• Đệm làm kín: EPDM
• Kiểu nối: Wafer đa tiêu chuẩn
• Áp lực làm việc: 16 bar
• Nhiệt độ làm việc: 0 – 100 độ C
• Điện áp điều khiển: 220V, 24V, 380V
• Tín hiệu điều khiển: 4 ~ 20 mA
• Tiêu chuẩn bảo vệ: IP67
• Xuất xứ: Kosaplus Hàn Quốc, Haitima Đài Loan
• Bảo hành: 12 tháng
• Kích cỡ hiện có: 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 450A, 500A, 600A

Điểm nổi bật của van bướm gang điều khiển điện tuyến tính

Ưu điểm của van bướm gang điện tuyến tính rất nhiều. Cùng tìm hiểu chi tiết dưới đây nhé!

• Đa dạng trong rất nhiều thiết kế và kích thước khác nhau. Từ đó, chúng đảm bảo dễ dàng ứng dụng trong các hệ thống lớn nhỏ khác nhau.
• Có khả năng đóng mở van theo nhiều góc khác nhau từ 0 – 90 độ thay vì cố định như dạng đóng mở on/off.
• Đảm bảo sản phẩm có độ bền cao, khả năng chống va đập và có thể hoạt động trong môi trường PN16.
• Điều khiển van hoàn toàn tự động nhờ vào bộ điều khiển điện. Đồng thời cũng không gây tốn quá nhiều công sức vận hành như các dòng van hoạt động cơ học khác.
• Thời gian đóng mở nhanh chóng trong khoảng 10 – 45s.
• Cấu tạo van đơn giản với 2 bộ phận chính: van bướm cơ + bộ điều khiển điện tuyến tính. Chúng cho phép việc lắp đặt. bảo trì, bảo dưỡng và thay thế các linh kiện khi xảy ra sự cố đơn giản.

Với những ưu điểm nổi bật trên, hiện dòng van bướm gang điện điều khiển tuyến tính trên được nhiều người sử dụng trong các ngành công nghiệp.

>>> Tham khảo thêm các sản phẩm khác:

• Van bướm nhôm điều khiển điện Kitz
• Van bướm inox điều khiển điện

Nơi mua van bướm gang điều khiển điện tuyến tính

Hiện nay, các nhà máy, khu công nghiệp , các khu triết xuất có mặt ở hầu hết các tỉnh thành lớn nhỏ như Hà Nội, Hải Phòng, Bắc Ninh, Bắc Giang, Hải Dương, Hưng Yên, Hà Nam, Nam Định, Thái Bình, Thanh Hóa, Đà Nẵng, HCM, Bình Thuận, Cần Thơ,… Đa số các hệ thống làm việc đều sử dụng đến dòng van bướm gang điều khiển điện tuyến tính. Vì nó đáp ứng tốt hầu hết các nhu cầu của doanh nghiệp đưa ra.

Hiểu được điều đó, công ty TNHH TM Tuấn Hưng Phát – Đơn vị chuyên cung cấp và nhập khẩu van công nghiệp trực tiếp tại nhà máy. Hiện nay, THP cũng là đại diện phân phối độc quyền cho 2 thương hiệu lớn là Haitima – Đài Loan và Kosaplus – Hàn Quốc tại Việt Nam. Vì thế, mức giá thành chúng tôi đưa ra ngoài thị trường luôn có tính cạnh tranh cao hơn rất nhiều so với các đơn vị khác. Đồng thời, cam kết hàng đến tay khách hàng chuẩn chất lượng và chính hãng 100%.

Bên cạnh đó, chúng tôi cũng thực hiện tốt các chính sách hỗ trợ bảo hành sản phẩm lên đến 24 tháng và cơ chế đổi trả 1:1 với những sản phẩm lỗi. Thêm nữa, với đội ngũ kỹ thuật viên có nhiều năm trong nghề sẽ hướng dẫn quý khách hàng lắp đặt sản phẩm đúng kỹ thuật. Từ đó, đảm bảo quá trình vận hành diễn ra ổn định và đạt hiệu suất cao. Ngoài ra, Tuấn Hưng Phát còn hỗ trợ giao hàng tận nơi trên toàn quốc với chi phí siêu rẻ.

Vì thế qúy khách có thể liên hệ nhận báo giá hoặc trực tiếp xem hàng tại kho hàng Tuấn Hưng phát theo Hotline 0865.972.968 hoặc theo địa chỉ bên dưới. Chúng tôi cam kết các sản phẩm do THP cung cấp đều là thiết bị chính hãng, chất lượng với giá cả hợp lý nhất.
