Van bướm DN200 là gì? Đặc điểm, Phân loại, Top thương hiệu & Báo giá

Van bướm DN200 là dòng van công nghiệp cỡ lớn, đóng vai trò quan trọng trên các đường ống trục chính của nhà máy, hệ thống PCCC và các hệ thống cấp thoát nước quy mô lớn. Ở kích thước 8 inch này, việc lựa chọn đúng kiểu vận hành (tay quay hay tự động), vật liệu và thương hiệu uy tín là yếu tố then chốt, ảnh hưởng trực tiếp đến hiệu suất vận hành, độ an toàn và chi phí đầu tư của toàn bộ dự án.

Bài viết này Van công nghiệp HP sẽ trình bày chi tiết về van cánh bướm DN200, giúp bạn phân loại, so sánh, lựa chọn thương hiệu và dự toán chi phí một cách chính xác và hiệu quả nhất.

Van bướm DN200 là gì? Đặc điểm nổi bật

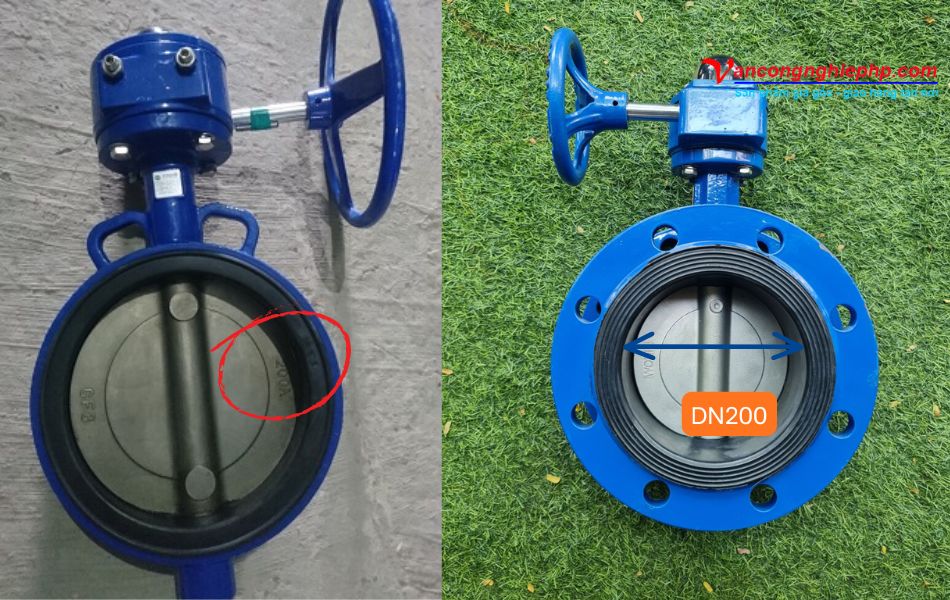

Van bướm DN200 là loại van bướm có kích thước danh nghĩa là 200mm, tương đương 8 inch, được thiết kế để lắp đặt kẹp giữa hai mặt bích của đường ống có đường kính ngoài phi 219mm. Một trong những đặc điểm khác biệt nhất của van bướm ở kích thước lớn này là cơ cấu vận hành. Do đòi hỏi một mô-men xoắn lớn để đóng/mở đĩa van, kiểu vận hành bằng tay quay hộp số trở thành tiêu chuẩn thay cho tay gạt, giúp việc thao tác trở nên nhẹ nhàng và an toàn hơn.

Về vật liệu chế tạo, cấu hình phổ biến và tối ưu chi phí nhất của van bướm DN200 là thân gang đúc và đĩa van bằng inox kết hợp với gioăng làm kín bằng cao su EPDM. Sự kết hợp này đảm bảo độ bền cơ học cho thân van và khả năng chống ăn mòn cho đĩa van, bộ phận tiếp xúc trực tiếp với lưu chất. Ngoài ra, các phiên bản cao cấp hơn như toàn thân inox hoặc van nhựa cũng được sử dụng cho các ứng dụng đặc thù.

Chính nhờ sự đa dạng này, ứng dụng của van cánh bướm DN200 là vô cùng rộng rãi. Chúng là thiết bị không thể thiếu trên các đường ống trục chính của hệ thống PCCC, hệ thống cấp nước sạch cho khu công nghiệp, nhà máy, hệ thống HVAC và Chiller của các tòa nhà lớn.

Bảng thông số & kích thước van bướm DN200 cơ bản:

Kích thước danh nghĩa	DN200
Tương đương	8 inch / 8″
Lắp cho ống	Ø219 mm
Kiểu kết nối	Wafer (kẹp), Lug (tai bích), Flange (2 mặt bích)
Kiểu vận hành tiêu chuẩn	Tay quay hộp số (Gear Operator)
Áp suất làm việc	PN10, PN16

Các cách phân loại van bướm DN200 phổ biến nhất

Để lựa chọn chính xác, bạn cần hiểu rõ các loại van bướm DN200 đang có trên thị trường. Chúng thường được phân loại theo cách vận hành và vật liệu chế tạo.

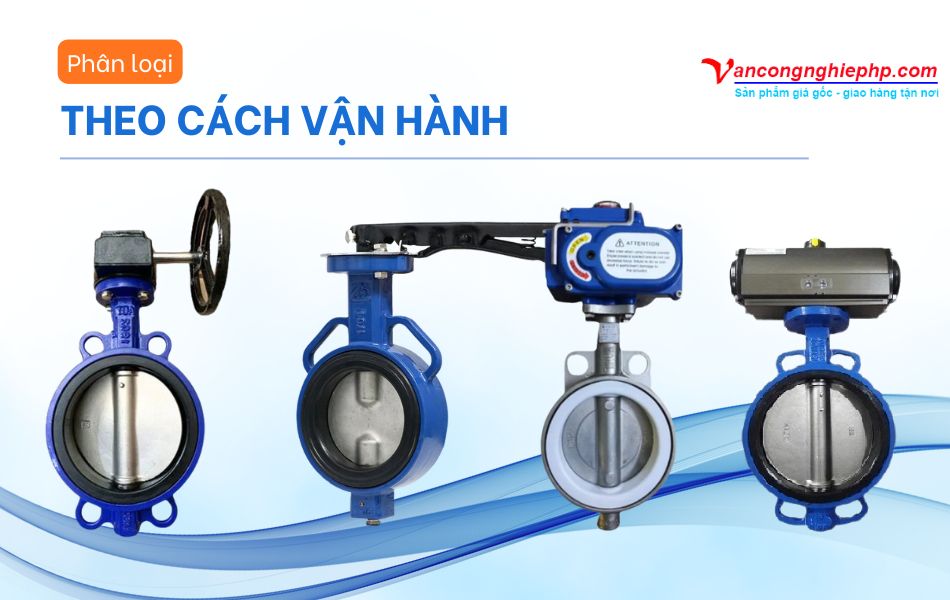

Phân loại theo cách vận hành

• Van bướm tay quay DN200: Là loại cơ bản và phổ biến nhất. Hộp số đi kèm giúp vận hành nhẹ nhàng, êm ái và có thể đóng/mở từ từ để chống sốc áp.
• Van bướm tay gạt DN200: Ít phổ biến hơn ở size này, chỉ được sử dụng cho các hệ thống có áp suất rất thấp do đòi hỏi lực vận hành lớn.
• Van bướm điều khiển điện DN200: Được gắn bộ truyền động điện, cho phép điều khiển tự động hóa, vận hành từ xa một cách chính xác, phù hợp cho các hệ thống tự động, vị trí lắp đặt trên cao hoặc khó tiếp cận.
• Van bướm điều khiển khí nén DN200: Được gắn bộ truyền động khí nén, có ưu điểm là tốc độ đóng/mở cực nhanh, độ bền cao và an toàn trong các môi trường dễ cháy nổ.

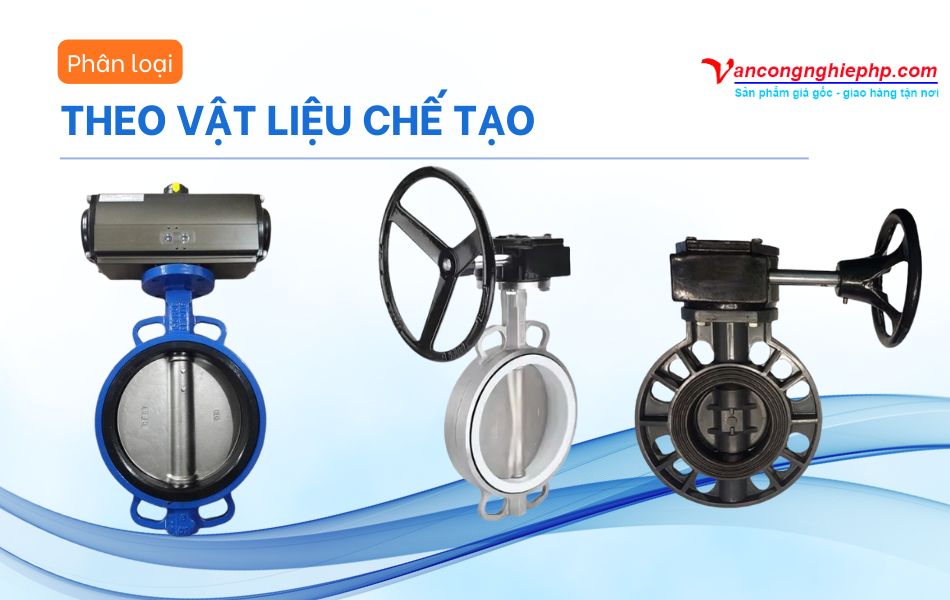

Phân loại theo vật liệu

• Van bướm gang DN200: Là lựa chọn tối ưu về chi phí và phổ biến nhất cho các môi trường nước, hệ thống PCCC, HVAC. Thường có cấu hình thân gang, đĩa inox.
• Van bướm inox DN200: Toàn bộ thân và đĩa van làm từ inox. Đây là dòng van chuyên dụng cho các môi trường ăn mòn như hóa chất, thực phẩm, nước biển.
• Van bướm nhựa DN200 (PVC/UPVC): Là giải pháp đặc thù cho các đường ống dẫn hóa chất đậm đặc, có tính ăn mòn mạnh mà vật liệu kim loại không thể đáp ứng.

Top 7+ thương hiệu van bướm DN200 và bộ điều khiển uy tín

Lựa chọn đúng thương hiệu là yếu tố then chốt đảm bảo chất lượng và độ bền lâu dài cho van, đặc biệt với một sản phẩm có giá trị như van bướm DN200. Dựa trên đánh giá từ nhiều dự án thực tế, đây là những thương hiệu hàng đầu cho cả thân van và bộ điều khiển tự động mà các nhà thầu và kỹ sư tin dùng nhiều nhất.

Các thương hiệu thân van bướm DN200 hàng đầu

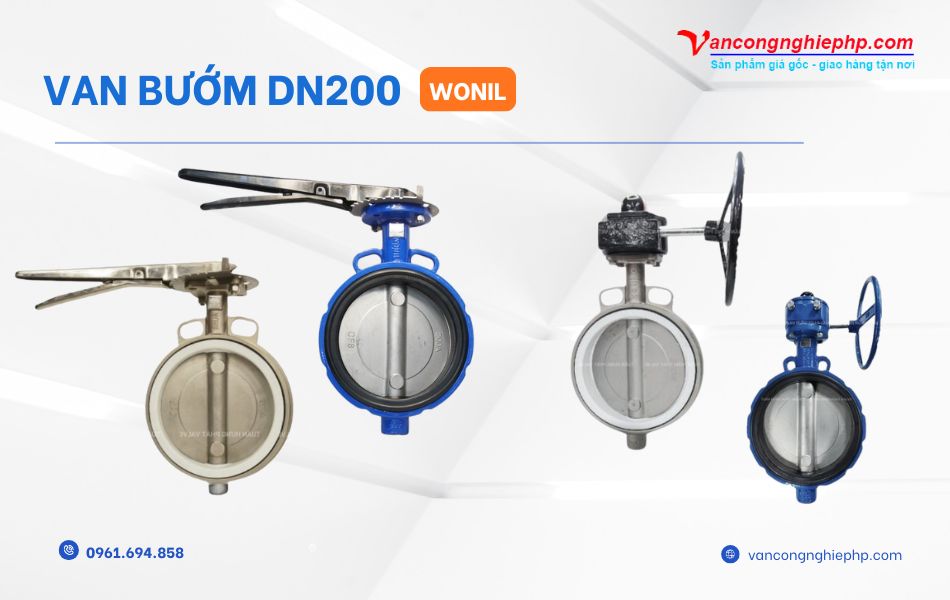

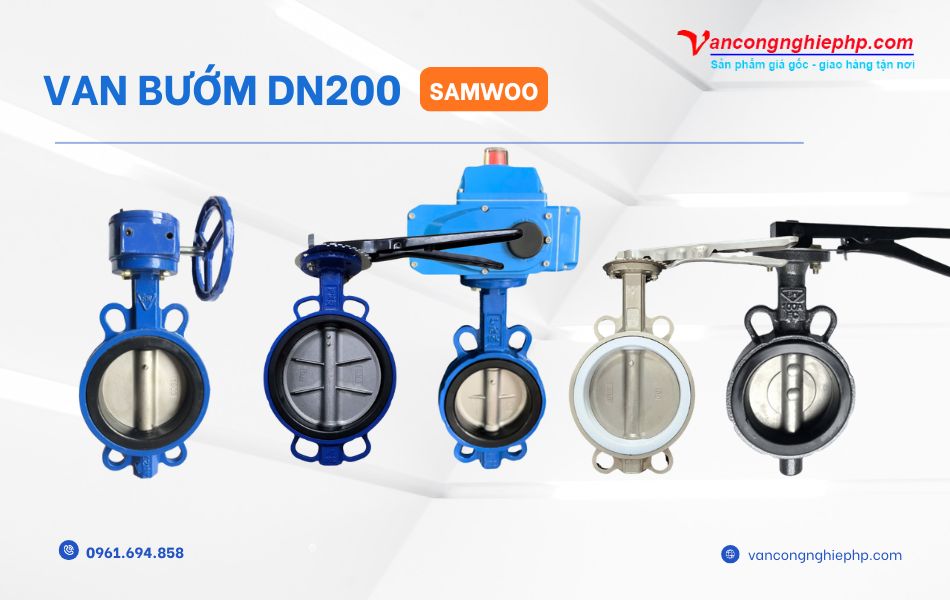

• Wonil & Samwoo: Là hai đại diện ưu tú đến từ Hàn Quốc, Wonil và Samwoo nổi tiếng với các sản phẩm đạt tiêu chuẩn chất lượng cao và độ hoàn thiện vượt trội. Van bướm DN200 của họ hoạt động cực kỳ ổn định và bền bỉ, là lựa chọn tin cậy cho các nhà máy công nghiệp, đặc biệt là trong các dự án có vốn đầu tư Hàn Quốc (FDI) yêu cầu sự đồng bộ và chất lượng cao.

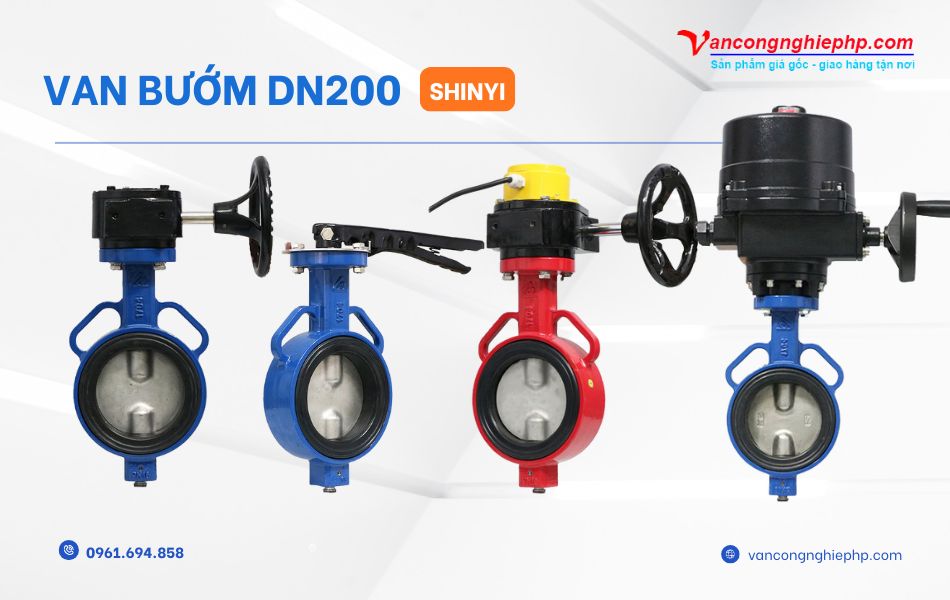

• Shinyi: Đến từ Đài Loan, Shinyi được mệnh danh là chuyên gia hàng đầu trong lĩnh vực van cho hệ thống PCCC và cấp nước. Van bướm DN200 của Shinyi có chất lượng vượt trội so với nhiều sản phẩm trong cùng phân khúc, nổi bật với lớp sơn Epoxy bảo vệ hoàn hảo, độ bền cao và thường đạt các chứng nhận PCCC quốc tế uy tín, là sự lựa chọn hàng đầu cho các công trình, tòa nhà cao cấp.

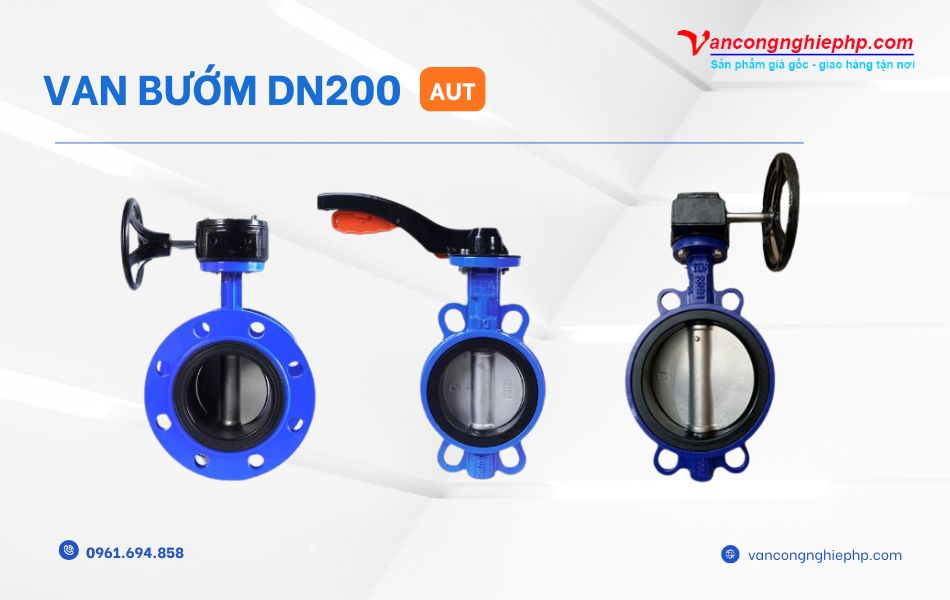

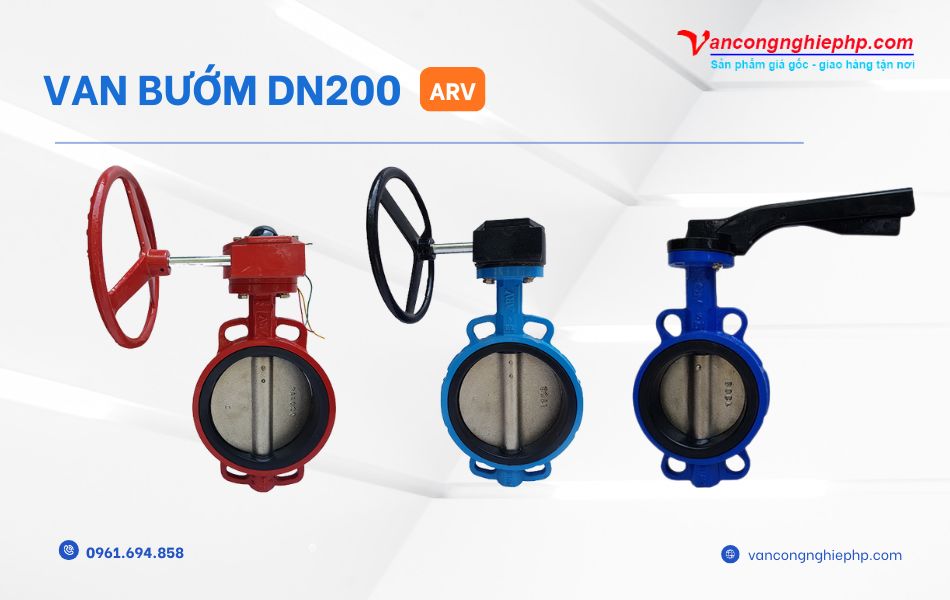

• ARV & AUT: Đây là hai thương hiệu đến từ Malaysia, được xem là lựa chọn giá trị tốt nhất và phổ biến bậc nhất tại thị trường Việt Nam. Van bướm DN200 của ARV và AUT cân bằng hoàn hảo giữa chất lượng ổn định, đáp ứng tốt các yêu cầu kỹ thuật cơ bản và một mức giá thành cực kỳ cạnh tranh, giúp các nhà thầu tối ưu hóa chi phí dự án một cách hiệu quả.

Các thương hiệu bộ điều khiển cho van tự động

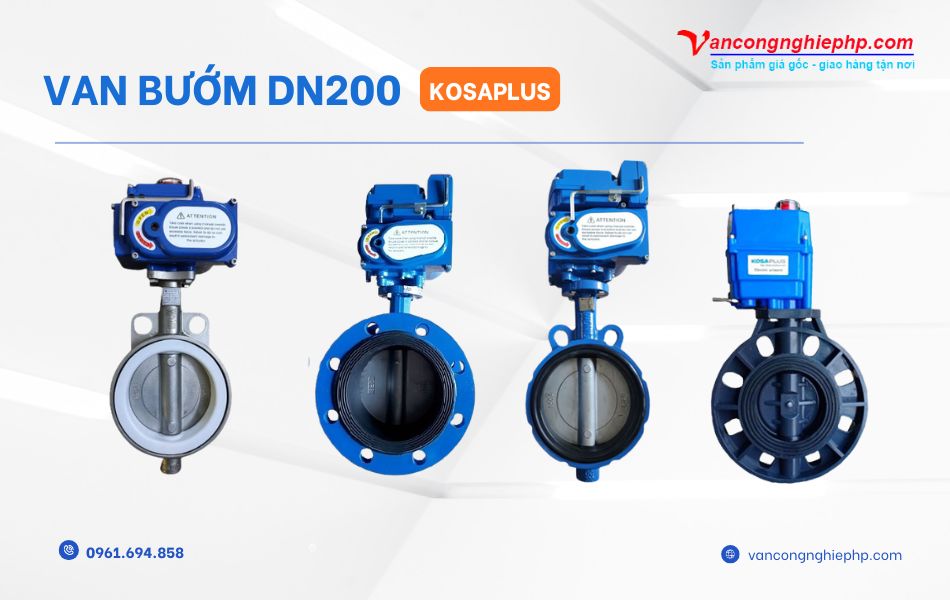

• KosaPlus: Là thương hiệu bộ điều khiển điện và khí nén chất lượng cao đến từ Hàn Quốc, KosaPlus đã khẳng định được vị thế vững chắc tại Việt Nam. Các sản phẩm của họ nổi tiếng với khả năng hoạt động bền bỉ, chính xác, mô-men xoắn mạnh mẽ và dễ dàng tích hợp với nhiều loại thân van khác nhau, tạo thành một bộ van điều khiển tự động hoàn chỉnh và đáng tin cậy.

• Haitima: Là một lựa chọn hàng đầu khác cho bộ điều khiển, đến từ Đài Loan – một cường quốc về cơ khí chính xác. Bộ truyền động điện và khí nén của Haitima nổi tiếng với dải sản phẩm đa dạng, hiệu suất tốt và độ bền cao, đáp ứng được nhiều yêu cầu điều khiển phức tạp trong các hệ thống tự động hóa công nghiệp.

Cập nhật giá van bướm DN200 mới nhất

Giá van bướm DN200 phụ thuộc nhiều vào thương hiệu, vật liệu, và đặc biệt là kiểu vận hành. Một chiếc van điều khiển điện/khí nén có thể có giá cao hơn nhiều lần so với van tay quay.

Loại sản phẩm	Giá tham khảo (VNĐ)
Van bướm gang DN200 tay quay	1.500.000 – 7.000.000
Van bướm inox DN200 tay quay	5.000.000 – 20.000.000
Van bướm điện DN200 (Thân gang)	7.000.000 – 25.000.000
Van bướm khí nén DN200 (Thân gang)	6.000.000 – 22.000.000

Lưu ý: Bảng giá trên chỉ mang tính tham khảo. Vui lòng liên hệ trực tiếp để nhận báo giá chính xác cho từng cấu hình và thương hiệu cụ thể.

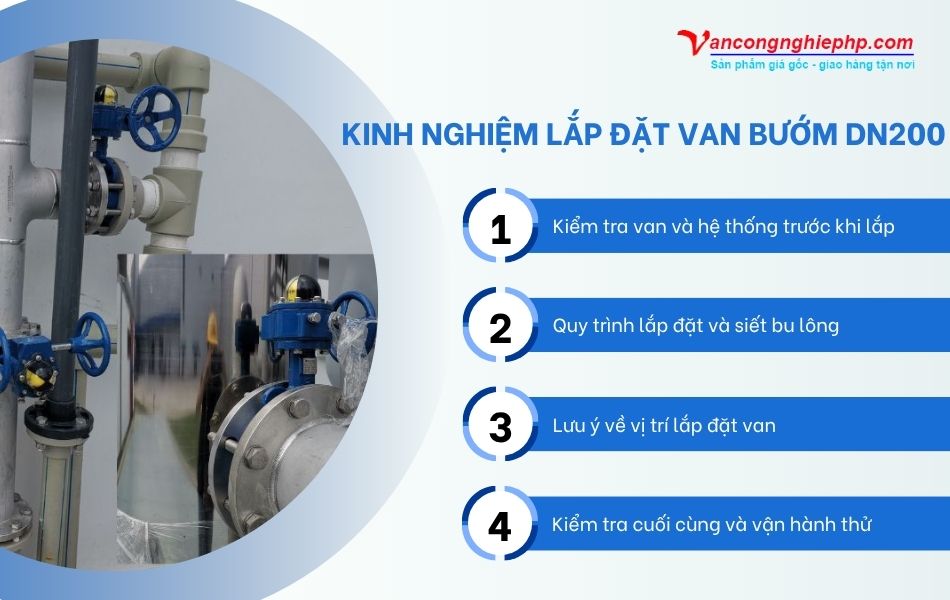

Kinh nghiệm lắp đặt van bướm DN200 chuẩn kỹ thuật

Do kích thước lớn, việc lắp đặt van bướm DN200 đòi hỏi sự chuẩn bị kỹ lưỡng về kỹ thuật và nhân lực để đảm bảo an toàn, độ kín khít và tuổi thọ cho van.

Kiểm tra van và hệ thống trước khi lắp

• Kiểm tra van: Đảm bảo van còn nguyên vẹn, không có hư hại nào trên thân van, đĩa van hoặc gioăng làm kín (seat). Kiểm tra xem đĩa van có đóng mở trơn tru không.
• Kiểm tra mặt bích đường ống: Dọn sạch bề mặt mặt bích của đường ống. Đảm bảo mặt bích song song và đồng trục. Tuyệt đối không sử dụng lực của bu lông để kéo hoặc ép van vào vị trí nếu mặt bích bị lệch.
• Lưu ý gioăng đệm: Van bướm được thiết kế để gioăng cao su (seat) của chính nó thực hiện việc làm kín. Trong hầu hết các trường hợp, không cần sử dụng thêm gioăng đệm (gasket) riêng biệt, trừ khi có yêu cầu đặc biệt từ nhà sản xuất.

Quy trình lắp đặt và siết bu lông (Wafer/Lug)

Định vị van: Đối với van bướm dạng Wafer (kẹp), cần chèn van vào giữa hai mặt bích. Đảm bảo van được căn chỉnh đồng tâm với đường ống.

Siết bu lông theo phương pháp đối xứng:

• Chèn tất cả bu lông vào và siết bằng tay.
• Thực hiện siết bu lông theo hình chữ X (đối xứng chéo nhau) và siết từ từ từng chút một.
• Không siết chặt một bu lông trước khi siết các bu lông khác. Việc siết không đồng đều sẽ gây áp lực không đồng đều lên thân van, dẫn đến biến dạng thân van, rò rỉ hoặc hỏng gioăng.

Lưu ý về vị trí lắp đặt van

• Van bướm DN200 tay gạt/tay quay: Đảm bảo có đủ không gian để tay gạt hoặc tay quay (vô lăng) xoay 360 độ mà không bị cản trở bởi đường ống hoặc các thiết bị lân cận.
• Van bướm DN200 điều khiển tự động (Điện/Khí nén): Cần đảm bảo bộ điều khiển được lắp đặt ở vị trí dễ tiếp cận để đấu nối điện/khí và bảo trì. Tránh lắp đặt bộ điều khiển úp xuống dưới trừ khi thiết kế Actuator cho phép (vì dễ bị nước hoặc bụi bẩn xâm nhập).

Kiểm tra cuối cùng và vận hành thử

Sau khi siết chặt bu lông, vận hành van từ trạng thái đóng sang mở và ngược lại một vài lần. Mục đích là để kiểm tra xem đĩa van có bị kẹt vào thành ống hoặc mặt bích không. Nếu đĩa van vận hành trơn tru, tiến hành đưa hệ thống vào hoạt động.

Mua van bướm DN200 chính hãng, đa dạng kiểu vận hành ở đâu?

Việc lựa chọn một nhà cung cấp uy tín cho van bướm DN200, một sản phẩm đòi hỏi sự chính xác cao về kỹ thuật, là yếu tố quyết định đến sự thành công và an toàn của cả dự án.

Tại Van công nghiệp HP, chúng tôi hiểu rõ những thách thức đó và tự hào là đơn vị chuyên sâu, cung cấp giải pháp toàn diện cho dòng van bướm cỡ lớn này. Chúng tôi có sẵn kho số lượng lớn đầy đủ các cấu hình bạn cần, từ van bướm tay quay DN200 tiêu chuẩn, van bướm inox DN200 cho môi trường ăn mòn, cho đến các giải pháp tự động hóa cao cấp như van bướm điều khiển điện và khí nén.

Toàn bộ sản phẩm đều được cam kết chính hãng 100%, đi kèm đầy đủ giấy tờ CO, CQ để đảm bảo sự minh bạch và chất lượng. Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi qua Hotline để nhận được tư vấn kỹ thuật chuyên sâu và báo giá van bướm DN200 tốt nhất cho dự án của bạn.
