Van bướm điều khiển khí nén là gì?

Van bướm điều khiển khí nén là gì?

Van bướm điều khiển khí nén là van bướm (buttefly valve) được lắp với với bộ truyền động khí nén (actuator pneumatic), mục đích để đóng mở van tự động bằng áp lực khí nén. Van bướm khí nén sử dụng nhắm đóng mở hoặc điều tiết lưu lượng dòng chảy trong các hệ thống nước, khí hơi, và nhiều chất lỏng khác.

Van bướm điều khiển khí nén ngày càng được sử dụng rộng rãi trong các ngành công nghiệp, các hệ thống sản xuất ở nước ta hiện nay bởi sự điều khiển tự động bằng khí nén của nó, cụ thể như:

– Hệ thống cung cấp nước sạch

– Nhà máy sản xử lý nước thải

– Hệ thống PCCC

– Hệ thống lò hơi, khí nén

– Các dây truyền sản xuất thức ăn chăn nuôi

– Nhà máy sản xuất bia rượu, bánh kẹo, thực phẩm

– Nhà máy xi măng

van bướm điều khiển bằng khí nén kosaplus

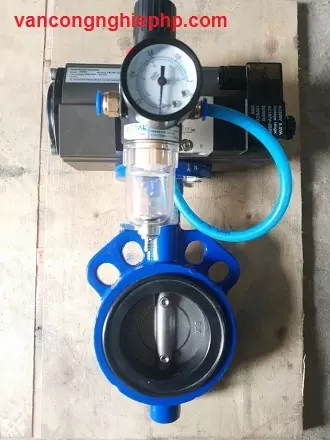

Hình ảnh van bướm điều khiển bằng khí nén kosaplus

Cấu tạo van bướm điều khiển khí nén

 Van bướm điều khiển khí nén có cấu tạo hết sức đơn giản, gồm 2 bộ phận như tên gọi của nó, đó là van bướm và động cơ khí nén

Thân van bướm

 Thực ra, van bướm điều khiển khí nén người ta không sản xuất ra một bộ riing biệt, mà đó là sự kết nối giữa 2 bộ phận riêng biệt với nhau. Cụ thể, thân van bướm đó chính là loại van bướm tay quay, van bướm tay gạt mà chúng tôi đã tháo đi 2 bộ phận tay quay và tay gạt để gia công kết nối với 1 động cơ khí nén.

 Thân van bướm có nhiều chất liệu khác nhau, tùy từng loại môi trường sử dụng mà chúng tôi sẽ tư vấn quý khách lự chọn loại phù hợp cho hệ thống của mình để mang lại sự hiệu quả cao nhất và tiết kiệm được chi phí. Chẳng hặn như đối với môi trường nước sạch, nước sông, suối, ao hồ thì chỉ cần loại van bướm thân gang, thân thép cánh inox là được; đối với môi trường khắc nghiệt hơn như các loại nước thải công nghiệp chưa qua xử lý thì cần dùng đến van bướm toàn thân inox 304 hoặc inox 316 để chống lại sự ăn mòn. Còn với môi trường có hóa chất thì chắc chắn phải dùng đến van bướm nhựa UPVC, CPVC.

Bộ điều khiển khí nén

 Đây là bộ phận rất quan trọng của van, được chia làm 2 loại: tác động đơn (có lò xo phản hồi) và tác động kép (không có lò xo phản hồi).

 Bộ điều khiển khí nén sử dụng nguồn cấp có áp suất từ 3 – 8bar, khi khí nén cấp vào sẽ tác động đến pistong bên trong nó. Khi piston di chuyển sẽ tác động đến phần trục van và giúp cánh van quay một góc 90 độ để đóng mở van – Đây là loại van bướm điều khiển khí nén dạng on / off (chỉ có tác dụng đóng hoặc mở)

 Còn đối với loại van bướm điều khiển khí nén có thể điều tiết lưu lượng theo góc mở – gọi là van bướm điều khiển khí nén tuyến tính, loại này sẽ kết nối thêm với một thiết bị có nguồn cấp tín hiệu 4 – 20 mA ( POSITIONER) có gắn thêm cảm biến nhiệt độ hoặc cảm biến áp suất để phân chia lưu lượng khí nén cấp vào. Vì vậy giúp van đóng mở theo các góc từ 0 – 90 độ để điều tiết lưu lượng theo ý mình muốn. Loại này thường có giá thành cao hơn loại điều khiển khí nén on / off.

Nguyên lý hoạt động

Thực ra nguyên lý hoạt động của van bướm điều khiển khí nén cũng khá đơn giản, tôi cũng đã chia sẻ hêt ở phần trên rồi. Sau đây, mời quý vị xem video mô phỏng dưới đây để hiểu rõ hơn về nguyên lý hoạt động:

Thông số kĩ thuật chung của van bướm điều khiển bằng khí nén

  • Dải kích cỡ: DN40 – DN1200
  • Vật liệu thân van: gang, thép, inox, nhựa
  • Vật liệu cánh, trục van: inox 304, inox 316
  • Bộ phận đệm làm kín: EPDM, PTFE (teplon)
  • Kiểu kết nối: bằng mặt bích, Wafer đa tiêu chuẩn
  • Tiêu chuẩn kết nối: JIS, BS, ANSI, DIN
  • Nhiệt độ: 0 ~ 180 độ C
  • Áp lực: PN10 – PN16
  • Áp suất khí nén: 0 – 8bar
  • Kiểu tác động: tác động đơn, tác động kép
  • Kiểu hoạt động: on/off. tuyến tính
  • Tiêu chuẩn: IP67
  • Sơn bảo vệ: Epoxy
  • Xuất xứ: Hàn Quốc, Đài Loan
  • Hãng: Kosaplus, Haitima
  • Bảo hành: 12 – 18 tháng
  • Giấy tờ các loại: đầy đủ COCQ
  • Số lượng: luôn có sẵn

Ưu điểm của van bướm điều khiển bằng khí nén

Van bướm điều khiển bằng khí nén có những đặc tính ưu việt dưới đây mà quý khách nên biết:

– Đóng mở rất nhanh, hoàn toàn thay thế được sức lao động và chi phí nhân công của con người.

– Vì điều khiển hoàn toàn bằng khí nén nên an toàn đối với người sử dụng

– Sản phẩm có nhiều kích cỡ khác nhau, đáp ứng nhu cầu sử dụng của nhiều mọi loại đường ống có kích cỡ lớn.

– Sử dụng được cho nhiều loại môi trường do thân van được thiết kế cấu tạo bởi nhiều chất liệu

– Kết nối bằng mặt bích nên rất dễ thao tác lắp đặt, bảo dưỡng cũng như thay thế.

– Khả năng chịu được áp lực lên tới PN16 và chịu nhiệt độ cao lên tới 180 độ C (van bướm thân inox)
