Van bướm chạy bằng mô tơ điện

Van bướm chạy bằng mô tơ điện là loại van bướm được điều khiển bằng một mô tơ điện. Loại van bướm này được sử dụng để điều khiển lưu lượng chất lỏng hoặc khí trong các hệ thống xử lý dòng chảy trong các ngành công nghiệp như hóa chất, dầu khí, nước và xử lý nước thải.

Hiện nay, Công ty TNHH TM Tuấn Hưng Phát chuyên nhập khẩu và phân phối các loại van công nghiệp. Van bướm motor điện được công ty chúng tôi nhập khẩu trực tiếp từ Hàn Quốc,Đài Loan với giấy tờ, chứng chỉ COCQ đầy đủ. Hàng có sẵn tại khi với sô lượng lớn, kích thước đa dạng từ DN40 – DN600, chất liệu inox, gang, thép, nhựa PVC…

Van bướm chạy bằng mô tơ điện là gì?

Van bướm là loại van có bộ phận điều chỉnh dòng chảy hình mặt phẳng, thông thường là một tấm kim loại gắn liền.Tấm kim loại này có khả năng quay quanh trục một góc 90 độ trong phạm vi làm kín của van. Điều chỉnh tỉ lệ dòng chảy trong đường ống bằng cách thay đổi góc xoay của tấm kim loại. Khi dòng chảy đi qua van tối đa và mạnh nhất là lúc mà cánh van nằm ở vị trí song song với chiều dòng chảy. Van đóng mở nhanh chóng và hiện tượng sụt áp trong quá trinh đóng mở van không đáng kể.

Van bướm chạy bằng mô tơ điện là loại van bướm sử dụng trong đường ống kết nối trực tiếp với một động cơ điện có nhiệm vụ điều khiển van bướm đóng – mở hoặc điều tiết lưu lượng lưu chất trong đường ống.

– Động cơ điện làm việc với cả điện áp xoay chiều, điện áp 1 chiều – điện áp 1 pha,điện áp 3 pha như 24 VDC,110 VAC,220 VAC, 380V. Van bướm điều khiển motor điện được sử dụng nhiều trong các hệ thống công nghiệp hiện nay, trong các xí nghiệp nhà máy, trong các hệ thống xứ lý nước thải, hệ thống cấp nước sạch…. với các tên gọi phổ biến khác nhau như:

+ Van bướm điện

+ Van bướm điều khiển motor điện

+ Van bướm motor điện

+ Van cánh bướm đóng mở điện

+ Van nước điều khiển điện

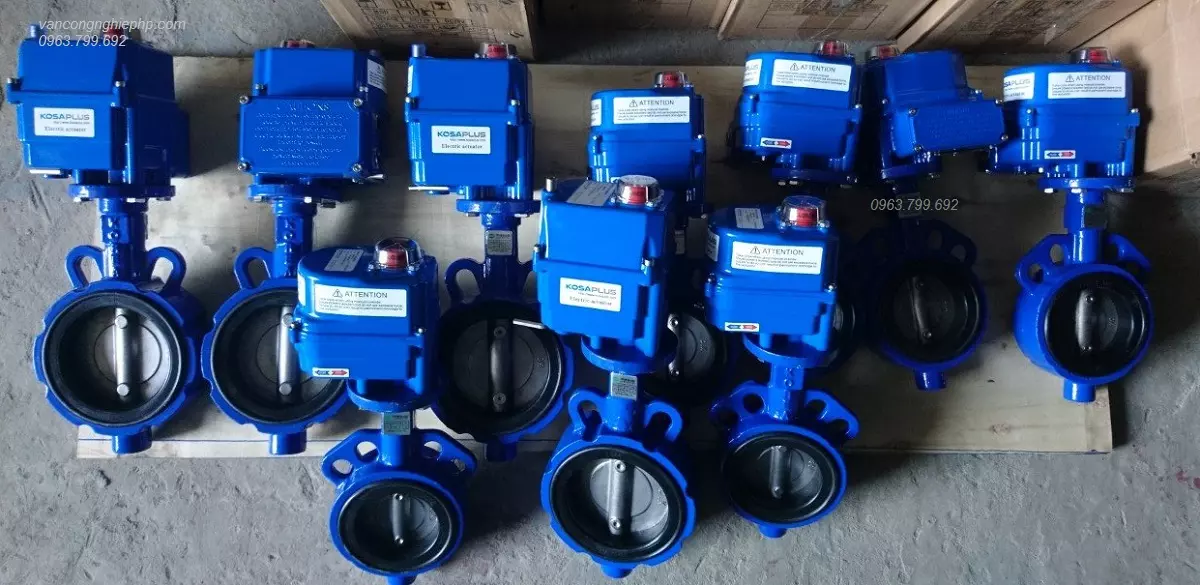

Một số hình ảnh van cánh bướm mô tơ điện

Cấu tạo van bướm motor điện

Van bướm chạy bằng mô tơ điện có cấu tạo từ hai bộ phận chính: Thân van bướm cơ(body), motor van (động cơ điều khiển điện)

– Phần van bướm cơ: là loại van có cấu tạo lá van dạng hình canh bướm, dùng để đóng mở hoặc điều tiết lưu lượng trong đường ống. Cánh van có phạm vi hoạt động đóng mở 90 độ nhanh chóng nhưng không gây hiện tượng sụt áp cho dòng chảy. Van bướm có nhiều loại cấu tạo từ nhiều chất liệu khác nhau như:T hân gang cánh inox , toàn thân inox, nhựa. Gioăng làm kín được làm từ cao su PTFE, EPDM có khả năng chống mài mòn tốt, độ làm kín cao, chịu nhiệt và áp lực cao.

– Phần động cơ này tùy từng hãng sản xuất mà vỏ được làm từ nhiều chất liệu khác nhau như hợp kim, kim loại hay nhựa. Với cấu tạo bên ngoài của van chắc chắn và phủ thêm 1 lớp sơn mạ crom và lớp sơn epoxy. Nên chúng có khả năng chống bám bụi, chống bị ăn mòn. Đồng thời cũng gia tăng thêm tuổi thọ cho tiết bị.

– Sản phẩm van bướm điều khiển motor điện này được sản xuất với nhiều loại model khác nhau. Từ đó, thiết bị này phù hợp với kích cỡ nhiều đường ống dẫn. Chúng tôi hiện đang phân phối các model  của hãng Kosaplus – Hàn Quốc KE002, KE004, KE005, KE006, KE008, KE010, KE016, KE028, KE040, KE050; hãng haitima – Đài Loan có HTE – 02,HTE – 05, HTE – 08, HTE – 10, HTE – 15, HTE – 20, HTE – 40, HTE – 60, HTE – 100 kế nối được với van bướm có đường kính lên tới DN 300.

Có 2 quy cách để điều khiển đối với dòng van này, đó là:

• Van bướm motor điện on off: Ban đầu van luôn ở một trạng thái là đóng hoặc mở. Khi cấp nguồn vào động cơ, mô tơ sẽ chạy theo một thời gian được cài đặt sẵn, tác động vào trục truyền động mở hoặc đóng van trong một thời gian xác định Khi van đến vị trí giới hạn sẽ gặp công tắc hành trình khiến mô tơ ngừng quay. Loại van này dùng để điều khiển đóng hoàn toàn hoặc mở hoàn toàn.
• Van bướm điều khiển motor điện tuyến tính: Động cơ sẽ điều khiển van theo các góc mở khác nhau để điều tiết lưu lượng dòng chảy qua van. Van xuất và nhận tín hiệu 4 ~ 20 mA để kết nối với PLC và tủ điện.

Thông số kĩ thuật

– Kích cỡ: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700

– Chất liệu:Thân gang-cánh inox,toàn thân inox 304,316,201,nhựa PVC

– Gioăng làm kín: PTFE,EPDM

– Áp làm việc của van: PN10,PN16,PN25

– Tiêu chuẩn mặt bích: ANSI, BS, DIN,…

– Hãng sản xuất: Wonil, Kosaplus, Haitima, Samwoo,…

– Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản…

– Điện áp đa dạng: 24V -110V – 220V – 380V ( Thông dụng nhất 220V)

– Công suất điện: 20W, 40W, 90W, 120W, 140W

– Tiêu chuẩn: IP67

– Sinh lực ( Output Torque ) : 50N.m, 80N.m, 100N.m, 150N.m, 200N.m, 400N.m, 800N.m, 1000N.m, 1500N.m, 2000N.m, 4000N.m

– Thời gian vận hành: 8s, 10s, 20s, 40s, 60s, 100s

– Nhiệt độ chịu đựng của mô tơ: – 20 ~ 60 độ C

– Góc quay max của mô tơ: 270 độ

– Hãng: Haitima, Kosaplus, Itock,Sunyeh, Noah v.v…

– Bảo hành: 24 tháng theo cơ chế 1:1 (đối với những sản phẩm lỗi từ nhà sản xuất).

Một số van bướm chạy bằng mô tơ điện Tuấn Hưng Phát chuyên cung cấp:

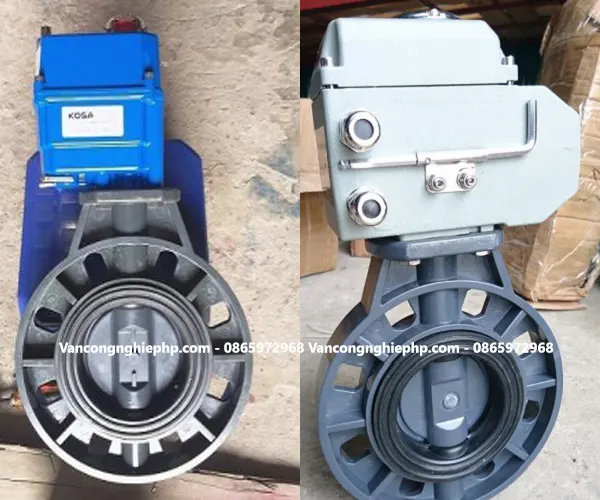

Van bướm nhựa PVC chạy bằng mô tơ điện

Sản phẩm này có kích thước tương đối đa dạng với size từ DN50 – DN500. Phần thân van được làm hoàn toàn từ các chất liệu nhựa cao cấp như: PVC, UPVC, CPVC. Bộ phận trục van và cánh van có thể sử dụng linh hoạt 2 chất liệu inox 304 hoặc nhựa PVC để vận hành đóng mở. Đối với chi tiết làm kín gioăng sử dụng chất liệu EPDM hoặc PTFE.

Kiểu kết nối của van bướm điện nhựa cũng tương đối cơ bản với dạng lắp bích và wafer. Và dạng mặt bích cũng được thiết kế dựa theo các tiêu chuẩn quốc tế: BS, DIN, ANSI, JIS,.. Điện áp sử dụng phong phú từ 24V, 220V, 380V. Van có 2 kiểu hoạt động dạng ON/OFF và dạng đóng mở tuyến tính với áp suất làm việc tối đa PN10.

Vì được làm từ chất liệu nhựa nên môi trường làm việc tương đối đa dạng như: hóa chất, nước sạch, nước thải, khí nén,… Với chế độ bảo hành lên đễn 24 tháng (Tùy thuộc vào từng thương hiệu sản xuất sẽ có mức bảo hành được quy định rõ ràng).

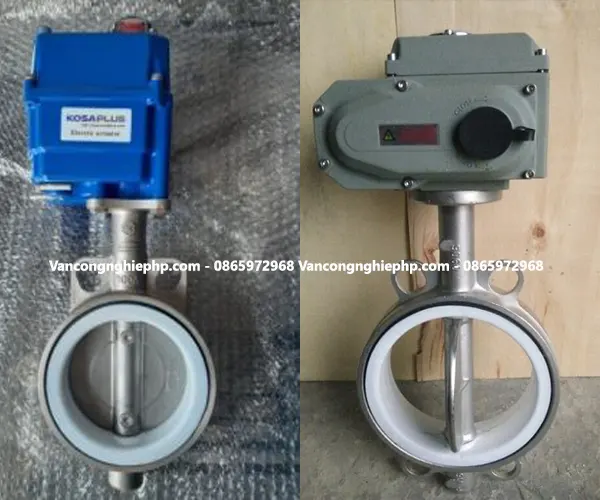

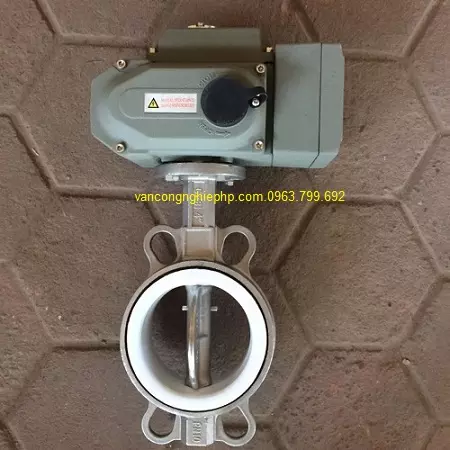

Van bướm inox mô tơ điện

Đối với dòng van bướm inox mô tơ điện này cũng tương tự như dòng van bướm nhựa trên. Chúng đều có kích thước van phong phú từ DN50 – DN500. Bộ phận thân van, trục van và đĩa van đều được làm từ chất liệu Inox 304, 316. Còn đệm làm kín sử dụng Teflon để tạo độ chắc chắn, kín kẽ cho sản phẩm. Áp suất làm việc tối đa PN16 với nhiệt độ hoạt động lên đến 180 độ C.

Van bướm inox động cơ điện này cũng được trang bị thêm các tiêu chuẩn IP67. Từ đó, giúp van có thể hoạt động tốt trong các môi trường độ ẩm cao, bụi bẩn nhiều,.. Thêm vào đó, van cũng được

Van bướm chạy bằng mô tơ điện inox này hiện đang được công ty TNHH TM Tuấn Hưng Phát nhập khẩu tại các nước có nền sản xuất phát triển như: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc,.. Nên có độ bền cao, chất lượng tốt. Sản phẩm cũng được ứng dụng tốt trong các môi trường như: hóa chất, lưu lượng nước, khí nén, hơi nóng,…

Báo giá van bướm chạy bằng mô tơ điện

Hiện nay,công ty Tuấn Hưng Phát chuyên nhập khẩu và phân phối dòng van bướm chạy bằng mô tơ điện. Với tiêu chí “giá cả – chất lượng tạo nên thương hiệu”. Chúng tôi cam kết:

– Cam kết bán hàng nhập khẩu chính hãng,xuất xứ rõ ràng,đầy đủ giấy tờ chứng chỉ kèm theo.

– Thiết bị điều tiết lưu lượng này đều được THP nhập khẩu trực tiếp tại nhà máy sản xuất. Nên mức giá thành mà chúng tôi đưa ra luôn có tính cạnh tranh cực cao trên thị trường.

– Sản phẩm cam kết hàng chất lượng cao và có thời gian bảo hành lên đến 24 tháng. Chúng tôi cũng sẵn sàng hỗ trợ đổi trả 1:1 nếu thiết bị xảy ra lỗi từ nhà sản xuất.

– Tư vấn kĩ thuật, báo giá miễn phí nhiệt tình 24/7

– Hỗ trợ giao hàng và vận chuyển sản phẩm tới tay người mua hàng trên toàn quốc với chi phí siêu rẻ.

– Chính sách chăm sóc khách hàng sau khi bán tận tình,chu đáo.

Để biết thêm thông tin chi tiết và báo giá van bướm mô tơ điện, hãy liên hệ ngay tới chúng tôi qua HOTLINE: 0865.972.968 và Email: duc@tuanhungphat.vn
