Van bi mặt bích là gì? Đặc điểm, phân loại và ứng dụng thực tế trong hệ thống

Van bi mặt bích là dòng van bi công nghiệp được thiết kế với hai đầu kết nối mặt bích, cho khả năng lắp đặt chắc chắn, chịu áp lực cao và vận hành ổn định trong thời gian dài. Nhờ độ kín tốt, đóng mở nhanh và phù hợp với đường ống kích thước lớn, van bi nối bích được sử dụng rộng rãi trong các hệ thống cấp thoát nước, PCCC và công nghiệp.

Bài viết dưới đây Van công nghiệp HP sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, phân loại, ưu điểm và kinh nghiệm lựa chọn van bi lắp bích phù hợp.

Tổng quan về van bi mặt bích

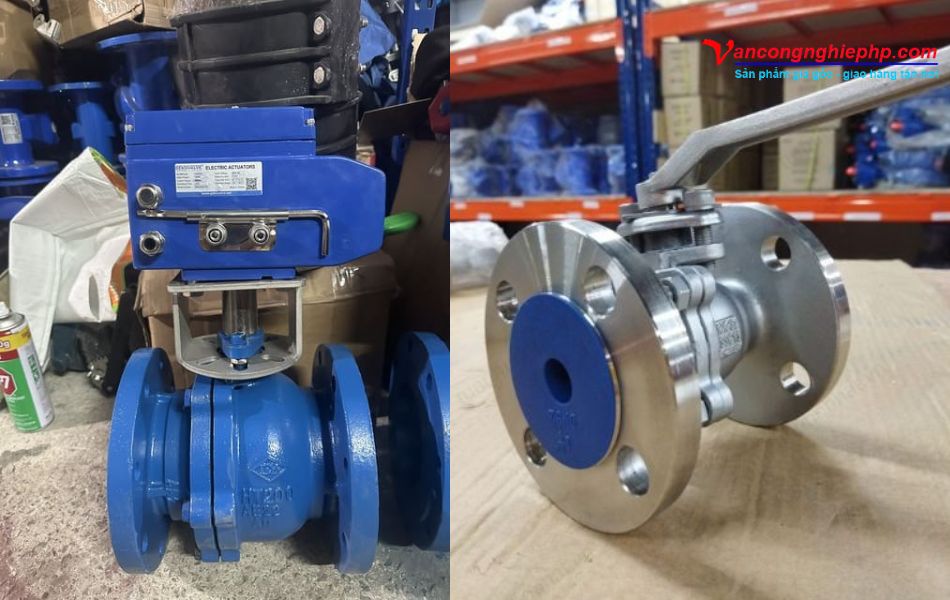

Van bi mặt bích (còn gọi là van bi nối bích, van bi lắp bích) là loại van sử dụng bi rỗng để đóng hoặc mở dòng chảy, trong đó hai đầu van được thiết kế kết nối mặt bích thay vì nối ren. Kiểu kết nối này giúp van liên kết chắc chắn với đường ống thông qua bulong – đai ốc, hạn chế rung lắc và rò rỉ khi vận hành.

Trong thực tế, van bi lắp bích thường được sử dụng trong các hệ thống áp lực cao, đường ống kích thước lớn hoặc những vị trí yêu cầu độ an toàn và độ ổn định cao. So với van bi nối ren, van bi mặt bích có khả năng chịu tải tốt hơn và phù hợp cho các hệ thống công nghiệp, nhà máy sản xuất và công trình hạ tầng kỹ thuật.

Cấu tạo và nguyên lý hoạt động của van bi nối bích

Van bi nối bích có cấu tạo tương đối đơn giản nhưng được thiết kế tối ưu để đảm bảo khả năng đóng mở nhanh và độ kín cao.

Về cấu tạo, van gồm các bộ phận chính như thân van, bi van, trục van, gioăng làm kín và bộ phận vận hành. Thân van thường được làm từ inox, thép, gang hoặc nhựa kỹ thuật, có hai mặt bích ở hai đầu để kết nối với đường ống. Bi van là bộ phận trực tiếp kiểm soát dòng chảy, được khoan lỗ xuyên tâm và liên kết với trục van.

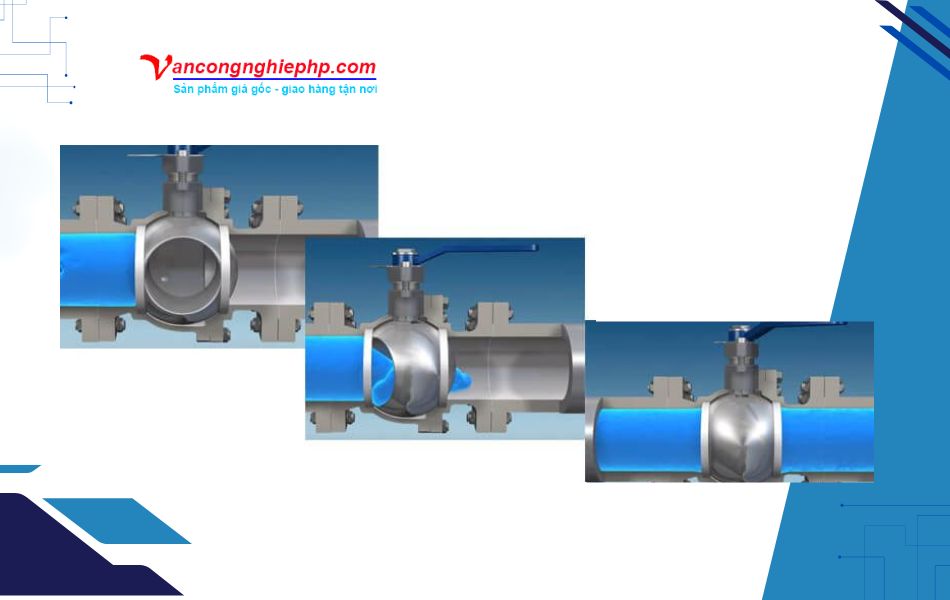

Nguyên lý hoạt động của van bi mặt bích dựa trên cơ chế xoay bi 90 độ. Khi lỗ bi song song với dòng chảy, van ở trạng thái mở hoàn toàn; khi lỗ bi vuông góc với dòng chảy, van đóng kín và ngăn lưu chất đi qua. Nhờ cơ chế này, van bi lắp bích cho phép đóng mở nhanh, dứt khoát và hạn chế rò rỉ hiệu quả.

Phân loại van bi mặt bích phổ biến hiện nay

Để đáp ứng đa dạng điều kiện làm việc và yêu cầu kỹ thuật của từng hệ thống, van bi mặt bích được thiết kế với nhiều chủng loại khác nhau. Việc phân loại van theo từng tiêu chí cụ thể sẽ giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp và tối ưu hiệu quả vận hành.

Phân loại theo vật liệu

• Van bi mặt bích inox: Được chế tạo từ inox 304 hoặc inox 316, dòng van này có khả năng chống ăn mòn và oxy hóa rất tốt, phù hợp cho môi trường hóa chất, thực phẩm, dược phẩm và các hệ thống yêu cầu độ sạch cao.
• Van bi mặt bích thép: Sở hữu độ bền cơ học cao, chịu được áp suất và nhiệt độ lớn, thường được sử dụng trong các hệ thống hơi nóng, dầu khí và công nghiệp nặng.
• Van bi mặt bích gang: Có giá thành hợp lý, độ bền ổn định và dễ lắp đặt, dòng van này được sử dụng phổ biến trong hệ thống cấp thoát nước và phòng cháy chữa cháy.
• Van bi mặt bích nhựa (PVC, CPVC): Trọng lượng nhẹ, khả năng chống ăn mòn hóa chất nhẹ tốt, phù hợp cho hệ thống xử lý nước, nước thải và môi trường không yêu cầu áp suất cao.

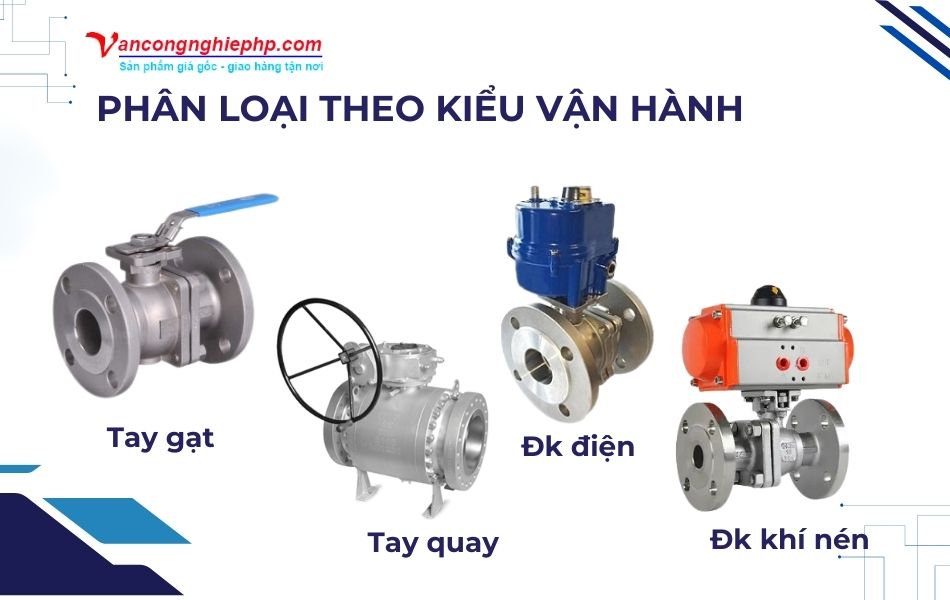

Phân loại theo kiểu vận hành

• Van bi lắp bích tay gạt: Vận hành đơn giản, đóng mở nhanh bằng thao tác tay, thích hợp cho đường ống có kích thước nhỏ đến trung bình và vị trí lắp đặt dễ thao tác.
• Van bi lắp bích tay quay: Được trang bị tay quay giúp giảm lực vận hành, thường dùng cho các van kích thước lớn hoặc hệ thống yêu cầu thao tác nhẹ nhàng, chính xác hơn.
• Van bi lắp bích điều khiển điện: Cho phép đóng mở tự động và điều khiển từ xa, phù hợp cho các hệ thống tự động hóa hoặc vị trí lắp đặt khó tiếp cận.
• Van bi lắp bích điều khiển khí nén: Có tốc độ đóng mở nhanh, an toàn cao và thường được sử dụng trong môi trường dễ cháy nổ hoặc hệ thống yêu cầu vận hành liên tục.

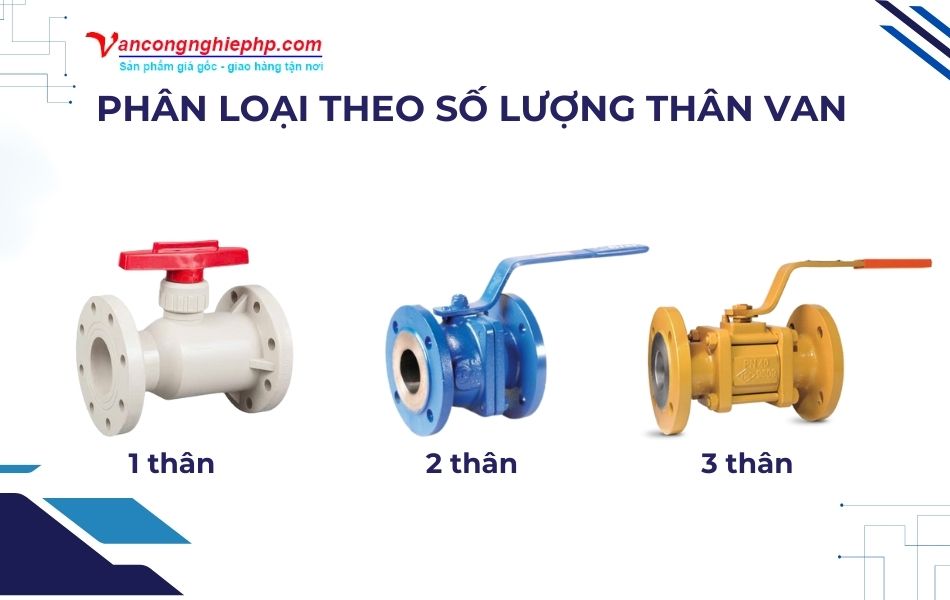

Phân loại theo số lượng thân van

• Van bi mặt bích 1 thân: Thiết kế liền khối, kết cấu chắc chắn và độ kín cao, phù hợp cho các hệ thống vận hành ổn định và ít yêu cầu tháo lắp.
• Van bi mặt bích 2 thân: Cấu tạo linh hoạt hơn so với loại 1 thân, giúp việc bảo trì và thay thế các bộ phận bên trong trở nên thuận tiện hơn.
• Van bi mặt bích 3 thân: Được đánh giá cao về khả năng bảo trì, cho phép tháo rời từng phần thân van để vệ sinh, thay thế bi van hoặc gioăng làm kín mà không cần tháo toàn bộ van khỏi đường ống.

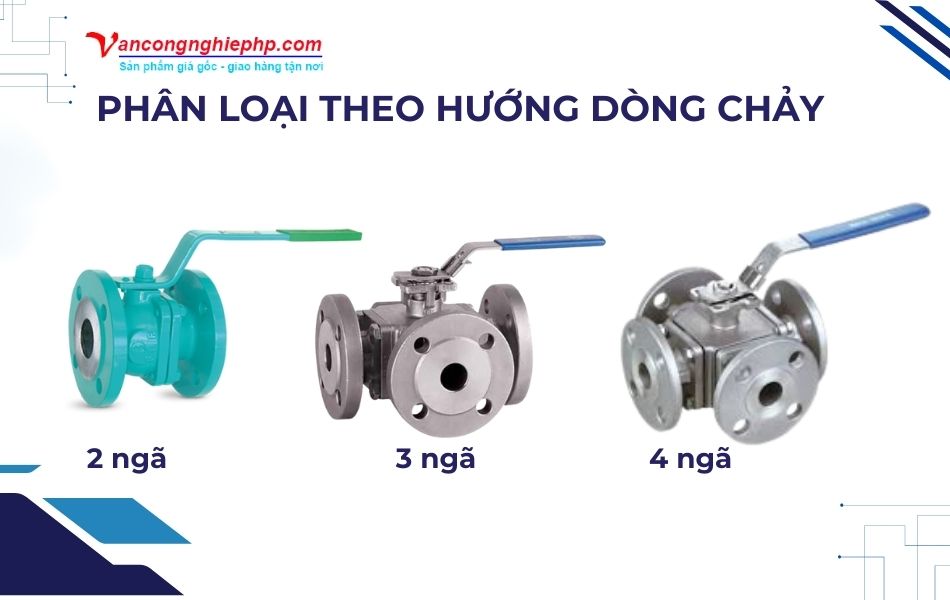

Phân loại theo hướng dòng chảy

• Van bi nối bích 2 ngã: Dùng cho chức năng đóng hoặc mở dòng chảy thông thường trong hệ thống đường ống.
• Van bi nối bích 3 ngã: Cho phép chuyển hướng hoặc trộn dòng chảy, phù hợp cho các hệ thống cần phân phối lưu chất theo nhiều hướng khác nhau.
• Van bi nối bích 4 ngã: Được sử dụng trong các hệ thống phức tạp, nơi yêu cầu phân phối hoặc điều tiết dòng chảy theo nhiều hướng cùng lúc.

Ưu điểm nổi bật của van bi lắp bích

Nhờ thiết kế kết nối mặt bích chắc chắn và cơ chế đóng mở linh hoạt, van bi lắp bích mang lại nhiều ưu điểm vượt trội trong quá trình vận hành hệ thống đường ống công nghiệp.

• Kết nối mặt bích ổn định và chắc chắn, giúp van liên kết chặt với đường ống thông qua bulong – đai ốc, hạn chế rung lắc và rò rỉ khi làm việc ở áp suất cao.
• Khả năng chịu áp lực và nhiệt độ tốt, phù hợp cho các hệ thống công nghiệp, hơi nóng, khí nén và các môi trường làm việc khắc nghiệt.
• Độ kín cao khi đóng van, nhờ bi van và gioăng làm kín tiếp xúc trực tiếp, giúp giảm thiểu thất thoát lưu chất.
• Đóng mở nhanh và thao tác đơn giản, chỉ cần xoay bi 90 độ, giúp tiết kiệm thời gian vận hành và nâng cao hiệu quả sử dụng.
• Phù hợp với đường ống kích thước lớn, nơi các kiểu kết nối khác khó đảm bảo độ ổn định và an toàn.
• Thuận tiện cho việc bảo trì và thay thế, đặc biệt với các dòng van bi mặt bích cấu tạo 2 thân hoặc 3 thân, giúp giảm thời gian ngừng hệ thống.

Tính ứng dụng thực tế của van bi mặt bích

Nhờ khả năng chịu áp lực tốt, độ kín cao và kết nối ổn định, van bi nối bích được sử dụng rộng rãi trong nhiều hệ thống và lĩnh vực khác nhau, từ dân dụng đến công nghiệp.

• Hệ thống cấp thoát nước: Van bi mặt bích được lắp đặt trên các tuyến ống chính để kiểm soát dòng chảy, đảm bảo vận hành ổn định và hạn chế rò rỉ trong thời gian dài.
• Hệ thống phòng cháy chữa cháy (PCCC): Với độ bền cao và khả năng đóng mở nhanh, van bi lắp bích đáp ứng tốt yêu cầu an toàn và độ tin cậy trong các hệ thống chữa cháy.
• Hệ thống khí nén và hơi nóng: Van bi nối bích chịu được áp suất và nhiệt độ cao, phù hợp cho các đường ống dẫn khí, hơi trong nhà máy và khu công nghiệp.
• Nhà máy hóa chất và dầu khí: Các dòng van bi mặt bích inox hoặc thép được sử dụng phổ biến nhờ khả năng chống ăn mòn và làm việc ổn định trong môi trường khắc nghiệt.
• Nhà máy sản xuất công nghiệp: Van bi lắp bích được ứng dụng trong nhiều dây chuyền sản xuất để đóng mở hoặc cô lập dòng lưu chất khi bảo trì, sửa chữa hệ thống.

Kinh nghiệm lựa chọn van bi mặt bích phù hợp

Để van bi 2 mặt bích hoạt động hiệu quả, an toàn và bền bỉ theo thời gian, người dùng cần cân nhắc kỹ các yếu tố kỹ thuật trước khi lựa chọn sản phẩm.

• Xác định chính xác kích thước danh nghĩa (DN) và tiêu chuẩn mặt bích, nhằm đảm bảo van lắp đặt tương thích hoàn toàn với hệ thống đường ống hiện có.
• Lựa chọn vật liệu van phù hợp với lưu chất, chẳng hạn inox cho môi trường ăn mòn, gang cho cấp nước và PCCC hoặc nhựa cho hóa chất nhẹ.
• Chọn kiểu vận hành phù hợp với nhu cầu sử dụng, giữa vận hành tay gạt, tay quay hoặc điều khiển tự động bằng điện, khí nén.
• Xem xét cấu tạo thân van và hướng dòng chảy, đặc biệt với các hệ thống yêu cầu bảo trì thường xuyên hoặc phân phối dòng chảy theo nhiều hướng.
• Ưu tiên sản phẩm chính hãng, đầy đủ CO/CQ, nhằm đảm bảo chất lượng, tiêu chuẩn kỹ thuật và độ an toàn khi vận hành lâu dài.

Van bi mặt bích là giải pháp tối ưu cho các hệ thống đường ống yêu cầu độ kín cao, khả năng chịu áp tốt và vận hành ổn định. Việc hiểu rõ cấu tạo, phân loại và ứng dụng của van bi nối bích sẽ giúp người dùng lựa chọn đúng sản phẩm, góp phần nâng cao hiệu quả và tuổi thọ cho toàn bộ hệ thống.

Để lựa chọn van bi mặt bích chính hãng, đúng tiêu chuẩn kỹ thuật và phù hợp với từng hệ thống cụ thể, bạn có thể tham khảo và mua sản phẩm tại Van công nghiệp HP, nơi cung cấp đa dạng mẫu mã, đầy đủ CO/CQ cùng đội ngũ kỹ thuật sẵn sàng tư vấn chuyên sâu.
