Van bi điều khiển điện là gì?

Van bi điều khiển bằng điện | Nhập khẩu trực tiếp – Giá tốt nhất, bảo hành 12 tháng. Tuấn Hưng Phát chuyên nhập khẩu và phân phối các loại van bi điều khiển bằng động cơ điện nhập khẩu chính hãng Hàn Quốc, Đài loan với đầy đủ giấy tờ, chất lượng cao, giá thành hợp lí nhất. Van đóng mở theo dạng ON/OFF và tuyến tính theo góc, chất liệu đau dạng: gang,thép,inox,nhựa. Van bi điều khiển điện làm việc được với nhiều loại môi trường khắc nghiệt, nhiệt độ lên tới 220 độ C, chịu được áp lực lên tới 63 bar.

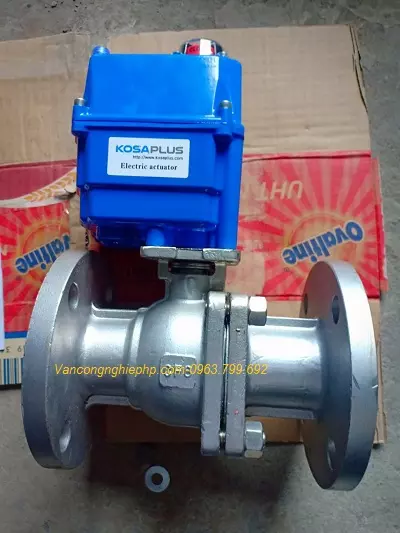

– Hình ảnh thực tế van bi điều khiển bằng động cơ điện Kosaplus

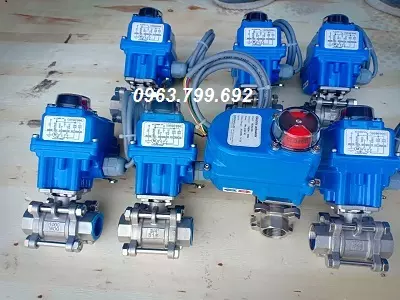

van bi điều khiển bằng đong cơ điện Hàn Quốc van bi điều khiển bằng động cơ điện

Van bi điều khiển bằng điện là gì?

– Van bi là một trong những thiết bị được sử dụng để đóng mở và điều tiết lưu lượng dòng chảy bên trong đường ống dễ dàng nhờ vào viên bi hình cầu khoét lỗ bên trong. Viên bi này có thể xoay 1 góc 90 độ nhằm điều tiết hướng dòng chảy của chúng. Van bi hiện đang được làm từ nhiều chất liệu khác nhau như: inox, nhựa, đồng,..nhằm đáp ứng tốt các nhu cầu sử dụng trong hầu hết loại môi trường môi chất như: nước sạch, nước sinh hoạt, nước thải, khí nén, hóa chất, xăng dầu, gas,…

– Van bi điều khiển điện là thiết bị có sự kết hợp thông minh giữa bộ phận thân van bi cơ và bộ điều khiển điện Haitima hoặc Kosaplus. Khi cung cấp nguồn điện cho động cơ khiến chúng tạo ra lực momen tác động trực tiếp lên trục van bi. Từ đó, giúp cho van thực hiện chu trình đóng mở van dễ dàng và đơn giản hơn dạng vận hành bằng tay. Hiện nay, dòng van bi điều khiển điện đang có 2 cơ chế vận hành là ON/OFF và tuyến tính.

+ Dạng ON/OFF chỉ cho phép van đóng hoàn toàn hoặc mở hoàn toàn, không dùng để điều tiết dòng chảy được.

+ Dạng tuyến tính cho phép đóng mở theo nhiều góc khác nhau đã được cài đặt trước, vì thế có thể điều chỉnh lưu lượng dòng chảy.

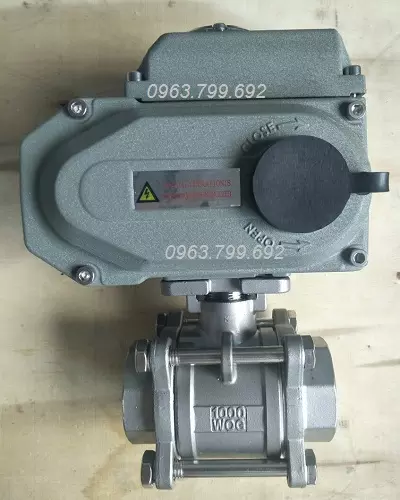

van bi điều khiển bằng điện Hàn Quốcvan bi ren điều khiển điện đài loan

– Van bi hoạt động bằng điện là giải pháp thay thế cho việc đóng mở bằng cách thủ công. Dòng van bi điều khiển điện hiện nay công ty Tuấn Hưng Phát phân phối độc quyền hai hãng Kosaplus – Korea và Haitima – Taiwan là giải pháp tối ưu cho các hệ thống công nghiệp ở Việt Nam. Van bi điều khiển điện tuyến tính, van bi điều khiển điện có tín hiệu lò xo phải hồi và van bi điều khiển điện không có tín hiệu lò xo phản hổi, van bi điều khiển điện dang on/off. Những giản pháp này mang đến nhiều sự lựa chọn cho khách hàng,phù hợp với nhiều hệ thống công trình khác nhau.

– Hiện nay van bi điều khiển điện có nhiều kích cỡ khác nhau với kiều nối ren và lắp bích. Thông thường , kiểu nối ren phục vụ cho các đường ống có kích thước bé vè vừa, từ DN15- DN50, còn kiểu lắp bích sẽ thích hợp với các đường ống kích thước lớn từ DN50 – DN200 hoặc lớn hơn. Nhưng vẫn có trường hợp lắp bích ở các đường ống kích thước bé do hệ thống đó có yêu cầu cao về áp xuất cao, hệ thống hơi, khí nén…

Van bi điều khiển điện có cấu tạo như thế nào?

Cấu tạo của van bi điều khiển điện rất đơn giản và dễ hiều,  gồm phần van bi và phần bộ điều khiển điện:

a, Thân van bi

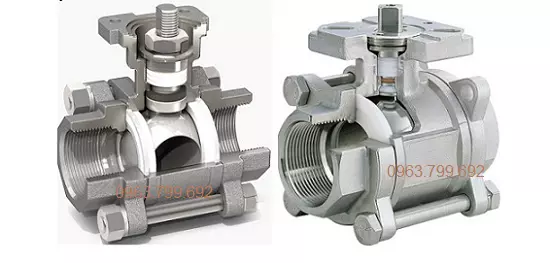

cấu tạo van bi

– Van bi chúng ta có thế thấy ở khắp mọi nơi, điển hình như vòi nước chúng ta sử dụng hàng ngày vậy. Van bi là một trong những thiết bị được ứng dụng rất nhiều tại các hệ thống đường ống hiện nay. Với chức năng chính dùng để đóng mở van và điều tiết dòng môi chất theo hướng chỉ định. Góc độ quay của van bi là 1/4 và dòng lưu chất đi thẳng thông qua bộ phận lõi của van. Phân lõi van là viên bi được khét lỗ bên trong trông như quả bóng,đóng mở van dạng xoay góc 1/4. Thông thường , bi van được làm bằng inox 304, 316 có độ bền cao, chống ăn mòn tốt.

– Chu trinh đóng mở van sẽ được thực hiện trong 1 góc độ nhất định và được làm kín nhờ bộ phận đệm cao su EPDM goặc PTFE (teplon), tùy thuộc vào môi trường lưu chất khác nhau mà nên chọn loại van nào sao cho hợp với giá thành mà chất lượng hiệu quả nhất. Ví dụ van bi sử dụng cho nước sạch sẽ khác với van bi sử dụng cho môi trường khí nén, xăng, dầu …

– Van bi là loại van thông dụng và mang lại nhưng hiệu quả ưu việt hơn so với nhiều dòng van công nghiệp thông thường. Van cũng thỏa mãn tốt 3 yếu tố đó là: làm việc trong các môi trường có nhiệt độ , áp lực cao với khối lượng môi chất lớn. Hơn nữa, van bi có giá thành tương đối rẻ và có tuổi thọ sử dụng lâu bền, có thể dễ dàng lắp đặt , thay thế và bảo dưỡng thường xuyên.

– Một điểm mạnh nữa cần đề cập đến của dòng van bi chính là chúng được thiết kế với rất nhiều mẫu mã, chủng loại khác nhau. Từ đó sẽ giúp việc ứng dụng trong hầu hết các loại môi trường khác nhau trở nên dễ dàng hơn. Van bi cũng được thiết kế với nhiều kiểu dáng: 1 thân, 2 thân, 3 thân, 2 ngã, 3 ngã và làm từ nhiều loại vật liệu khác nhau. Kết nối với đường ống theo kiểu lắp ren, nối bích. Van bi được sử dụng trong nhiều loại môi trường khác nhau như nước, nước thải, khí nén, công nghiệp hóa chất, hóa dầu, chế biến thực phẩm, đồ uống…

b, Động cơ điện điều khiển van

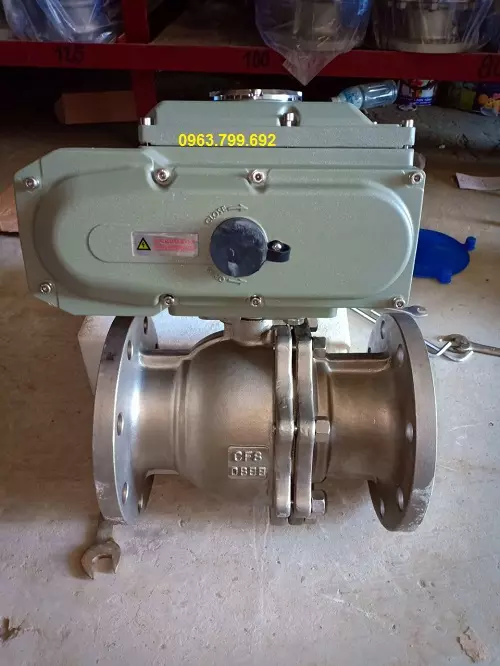

van bi điều khiển điện đài loan

(Hình ảnh van bi hai mặt bích điều khiển bằng động cơ điện Haitima – Đài Loan)

– Đây là hai hãng van hàng đầu của Hàn Quốc và Đài Loan hiện nay được công ty TNHH TM Tuấn Hưng Phát nhập khẩu trực tiếp. Đồng thời, THP có thêm chứng nhận phân phối độc quyền tại thị trường Việt Nam. Bộ động cơ điện được lắp đặt trong van bi thường sử dụng các mức điện áp phổ biến như: 24v, 220v, 380v với tần số hoạt động rơi vào khoảng 50 – 60hz. Van bi điều khiển điện Kosaplus và Haitima đều có sẵn tính năng có lò xo phản hồi hoặc khoong có lò xo phản hồi.

– Bộ điều khiển điên cũng được tích hợp thêm công tắc hành trình giúp bạn biết chính xác các góc độ quay nhất định của van. Thông thường van sẽ chỉ quay ở 2 góc là 0 độ và 90 độ. Trong đó, góc 0 độ là van đang ở trạng thái ban đầu (thường là trạng thái đóng hoàn toàn) và góc 90 độ là van đang ở trạng thái mở hoàn toàn.

– Phần vỏ động cơ được làm bằng hợp kim nhôm nguyên khối. Bên ngoài được phủ thêm 1 lớp sơn epoxy vừa có khả năng chống bám bụi, vừa chống ăn mòn tốt bởi các tác nhân từ môi trường bên ngoài. Phần động cơ cũng được thiết kế thêm chỗ lắp tay quay hoặc tay gạt để sử dụng trong các trường hợp khẩn cấp như: mất điện hoặc bộ điều khiển điện bị hư hỏng vẫn có thể sử dụng van bình thường.

– Van bi điều khiển điện có thời gian đóng mở chậm hơn van bi điều khiển bằng khí nén ( đây là giá trị được lập trình từ trước với mức 5 giây, 7 giây hay 9 giây). Tuy vậy, việc đóng mở van cũng được diễn ra rất chắc chắn với độ bền cao và có giá thành phù hợp với túi tiền của rất nhiều người.

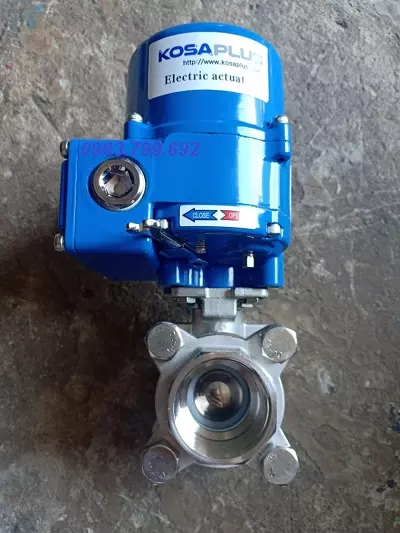

van bi điều khiển điện hàn quốc

(Hình ảnh van bi lắp ren điều khiển bằng động cơ điện Kosaplus –  Hàn Quốc)

 Nguyên lí hoạt động của van bi điều khiển điện:

– Trước khi tiến hành hoạt động, chúng ta nên để van trong tràng thái đóng hoặc mở hoàn toàn. Từ đó, người vận hành có thể theo dõi các trạng thái đóng hoặc mở thông qua công tắc hành trình với bộ điều khiển dễ dàng.

– Tùy thuộc vào từng loại động cơ, chúng ta sẽ cung cấp vào bộ điều khiển điện nguồn điện áp khác nhau như: 24v, 220v, 380v. khi đó, bộ phận động cơ bên trong sẽ hoạt động bằng các tác động lực trực tiếp lên trục và bánh răng khiến trục van chuyển động quay.

– Khi trực van quay thì viên bi kết nối trực tiếp với trục cũng sẽ quay ở các góc tương ứng nhằm chuyển trạng thái từ đóng sang mở hoặc ngược lại.

– Trong bộ điều khiển có gắn kèm thêm bộ phận công tắc hành trình để giới hạn các góc quay của van. Khi van quay đủ 90 độ sẽ chạm vào công tắc hành trình giúp động cơ dừng lại. Khi ấy, van sẽ ở trạng thái đóng hoặc mở hoàn toàn.

Trên đây là nguyên lí hoạt động của dòng van bi điều khiển theo dạng ON – OFF. Còn với dạng nguyên lí hoạt động của van bi điều khiển điện dạng tuyến tính mời quý khách liên hệ với Mr: Đức – 0865.972.968 để được tư vấn chi tiết.

 Ưu điểm của van bi điều khiển điện

  • Đa dạng về mẫu mã, chất liệu khác nhau giúp van hoạt động được đa số các loại môi trường.
  • Đa dạng về kiểu kết nối: ren, bích, rắc co giúp dễ dàng lắp đặt trên mọi đường ống
  • Lưu lượng dòng môi chất đi qua van không hề gây ảnh hưởng khi hoạt động.
  • Đa dạng về mức nguồn điện áp lắp đặt vào trong bộ điều khiển điện: 24VDC, 220VAC, 380V
  • Chịu được áp lực tốt, có những loại lên tới 60bar
  • Nhiệt độ làm việc cũng được giới hạn tương đối cao với mức nhiệt độ có thể lên đến 180 độ C. Có rất nhiều trường hợp làm việc trong một khoảng thời gian ngắn tại mức nhiệt 220 độ C.
  • Kích thước nhỏ gọn với cấu tạo đơn giản và có độ chắc chắn cao. Sản phẩm này dễ dàng lắp đặt và tháo lắp để bảo dưỡng, bảo trì cũng như thay thế các linh kiện nhanh chóng, dễ dàng khi sự cố. Đây là loại van có tuổi thọ làm việc khá cao, độ bền bỉ lớn.
  • Giá thành sản phẩm hợp lí nhưng không quá rẻ hoặc quá đắt như các loại van công nghiệp khác. Thế nhưng về hiệu quả làm việc của dòng van này lại cực cao.

Những sản phẩm van bi điều khiển điện phổ biến hiện nay mà chúng tôi đang cung cấp:

a, Van bi điều khiển điện inox lắp ren

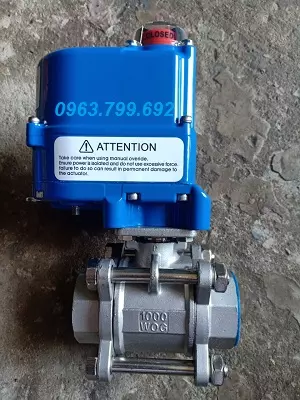

van bi ren điều khiển điện

– Kích cỡ: DN15 – DN50

– Thân: inox 304, 316

– Trục, bi van: inox 304, 316

– Goăng làm kín: EPDM, PTFE

– Kiểu kết nối: lắp ren

– Điện áp: 220V, 24V, 380V, 50 – 60hz

– Nhiệt độ: -20 – 180 độ C

– Áp lực: PN10 – PN16 – PN25

– Môi trường làm việc: nước, dầu, hơi…

– Xuất xứ: Đài Loan, Hàn Quốc

– Bảo hành: 12 tháng.

b, Van bi điều khiển điện lắp bích

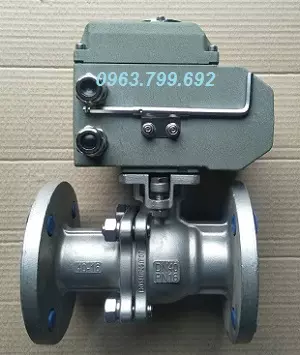

van bi bích điều khiển điện

– Vật liệu: inox 304, 316

– Goăng làm kín: EPDM,PTFE

– Kiểu kết nối: mặt bích

– Điện áp: 220V, 24V, 380V

– Nhiệt độ: -20 – 220 độ C

– Áp lực: PN16, PN25, PN40

– Hoạt động: ON/OFF, tuyến tính

– Tiêu chuẩn: JIS, BS,ANSI

– Môi trường : nước, khí, dầu, gas…

– Xuất xứ: Hàn Quốc, Đài Loan

– Bảo hành: 12 tháng

c, Van bi nhựa PVC điều khiển điện

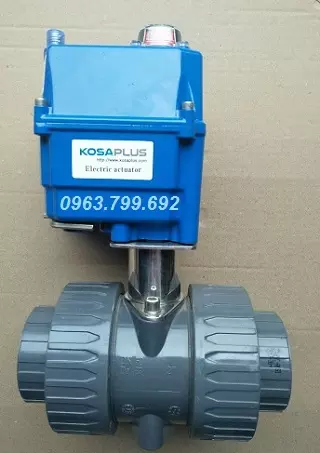

van bi nhựa pvc điều khiển điện

Chất liệu thân: Nhựa PVC, UPVC

Trục, bi van: inox 304, bọc cao su bên ngoài

– Kiểu lắp: ren, rắc co, bích

– Điện áp: 24V, 220V, 380V

– Áp lực: PN10, PN16, PN25

– Goăng làm kín: teplon, EPDM

– Kiểu đóng mở:ON/OFF, tuyến tính

– Môi trường: nước thải, hóa chất chứa nhiều chất ăn mòn, nước sạch

– Xuất xứ: Hàn Quốc, Đài Loan

– Bảo hành: 12 tháng

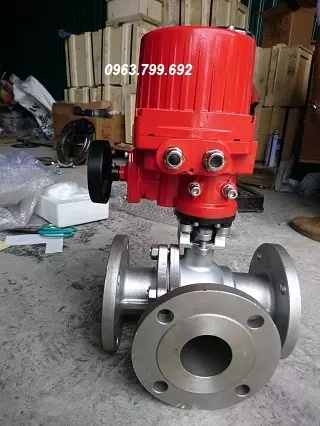

d, Van bi ba ngã điều khiển điện

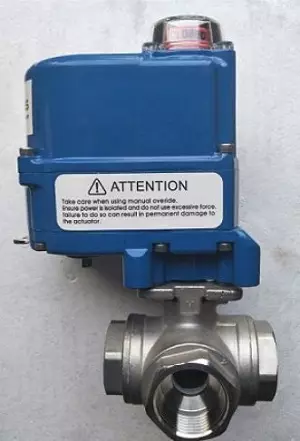

van bi ba ngã điều khiển điện

– Kích thước: DN15 – DN150

– Kiểu kết nối: lắp bích, lắp ren

– Chất liệu: toàn thân inox

– Goăng làm kín: EPDM, PTFE

– Điện áp: 24V, 220V, 380V

– Áp lực: PN10, PN16, PN25

– Kiểu đóng mở:ON/OFF, tuyến tính

– Tiêu chuẩn: JIS, BS,ANSI

– Môi trường : nước, khí, dầu, gas…

– Xuất xứ: Hàn Quốc, Đài Loan

– Bảo hành: 12 tháng

Mong rằng, với những thông tin mà chúng tôi vừa đưa ra phía trên sẽ giúp quý bạn đọc hiểu rõ hơn về loại van bi điều khiển điện này. Nếu bạn muốn biết thêm thông tin chi tiết về sản phẩm này, hãy liên hệ ngay với chúng tôi để được tư vấn và hỗ trợ nhiệt tình nhé!
