Van bi 4 ngã: Cấu tạo, nguyên lý, phân loại và cách ứng dụng hiệu quả

Van bi 4 ngã hay còn được gọi là van bi 4 cửa, van bi 4 chiều là dòng van bi đa cổng, được sử dụng để chuyển hướng, phân phối hoặc duy trì dòng chảy theo nhiều hướng khác nhau trong cùng một hệ thống. Nhờ cấu tạo đặc biệt của bi van và khả năng làm kín cao, van bi 4 ngã được ứng dụng nhiều trong các hệ thống công nghiệp, tự động hóa và dây chuyền kỹ thuật phức tạp.

Bài viết dưới đây, Van công nghiệp HP sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, các dạng van bi 4 ngã phổ biến cũng như cách lựa chọn và ứng dụng phù hợp trong thực tế.

Đôi nét về van bi 4 ngã

Van bi 4 ngã là dòng van bi đa hướng được thiết kế với 4 cửa kết nối trên thân van, cho phép dòng lưu chất đi theo nhiều hướng khác nhau tùy vào vị trí xoay của bi van. So với van bi 2 ngã (đóng/mở) và van bi 3 ngã (chuyển hướng cơ bản), van bi 4 ngã cho khả năng kiểm soát dòng chảy linh hoạt hơn, đáp ứng các sơ đồ đường ống phức tạp.

Trong hệ thống kỹ thuật, van bi 4 cửa thường được sử dụng để chuyển hướng dòng, phân phối lưu chất đến nhiều nhánh hoặc đảo chiều dòng chảy, giúp giảm số lượng van lắp đặt, tối ưu không gian và nâng cao hiệu quả vận hành.

Cấu tạo và nguyên lý hoạt động của van bi 4 chiều

Van bi 4 ngã được thiết kế với cấu tạo tương đối phức tạp nhằm đảm bảo khả năng làm kín và chuyển dòng chính xác trong nhiều trạng thái vận hành khác nhau.

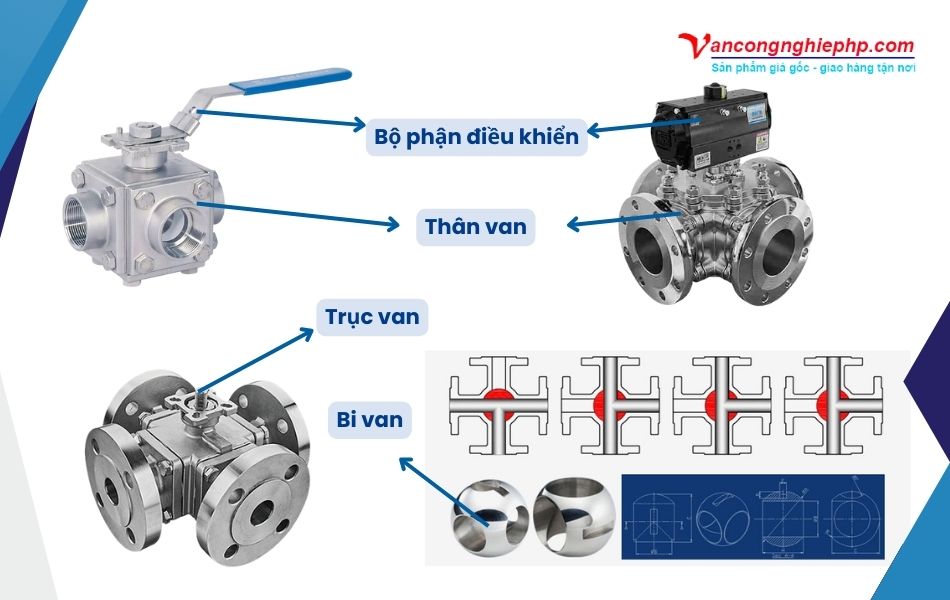

Cấu tạo van bi 4 ngã

Một bộ van bi 4 chiều hoàn chỉnh thường bao gồm:

• Thân van: Chủ yếu làm từ inox, có 4 cửa kết nối bố trí đối xứng.
• Bi van: Bi van được khoan lỗ đặc biệt theo dạng chữ L, chữ T hoặc chữ X.
• Trục van: Kết nối giữa bi van và bộ phận vận hành.
• Gioăng làm kín: Đảm bảo độ kín khít tại các vị trí tiếp xúc.
• Bộ phận vận hành: Tay gạt, bộ điều khiển khí nén hoặc điều khiển điện.

Nguyên lý hoạt động

Van bi 4 ngã hoạt động dựa trên nguyên lý xoay bi van theo các góc nhất định. Khi bi van xoay, các lỗ khoan bên trong bi sẽ kết nối hoặc ngắt kết nối giữa các cửa, từ đó cho phép dòng chảy được chuyển hướng, phân phối hoặc duy trì theo sơ đồ đã thiết kế. Nhờ cơ chế này, van cho khả năng kiểm soát dòng chảy chính xác và linh hoạt.

Phân loại van bi 4 ngã phổ biến hiện nay

Việc phân loại van bi 4 ngã chủ yếu dựa trên hình dạng lỗ khoan trên bi van, yếu tố quyết định chức năng làm việc của van.

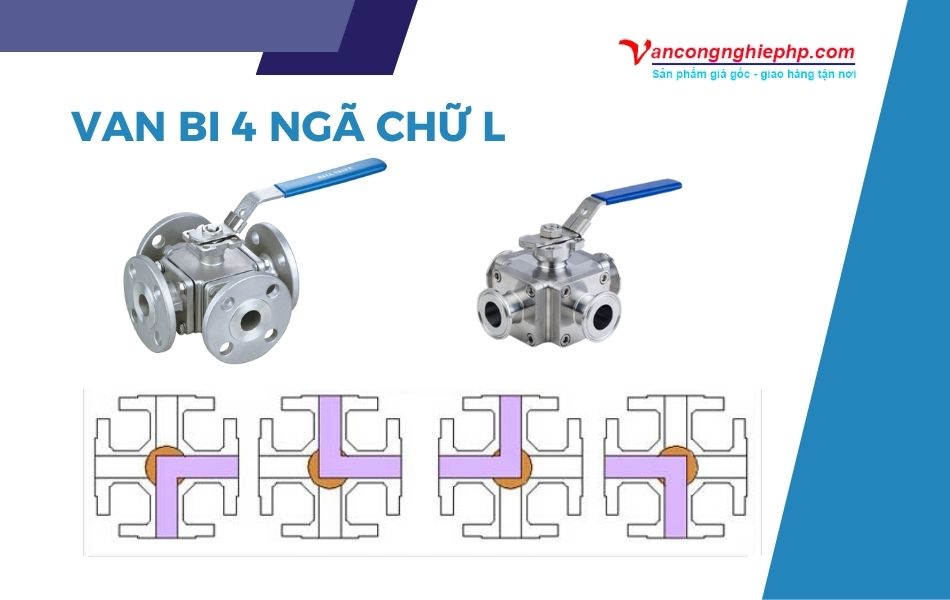

Van bi 4 ngã chữ L (L-port)

Van bi 4 ngã chữ L có bi van khoan lỗ dạng chữ L, cho phép chuyển hướng dòng chảy giữa các cặp cửa khác nhau. Dòng van này thường được sử dụng khi hệ thống cần đảo hướng dòng giữa các nhánh ống riêng biệt. Đây là loại phổ biến và được sử dụng nhiều nhất trên thị trường.

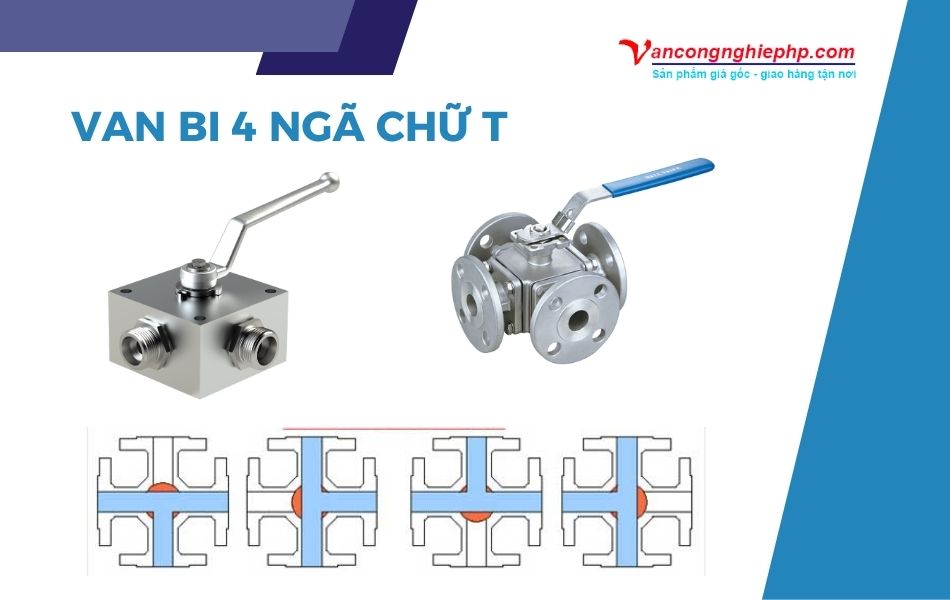

Van bi 4 ngã chữ T (T-port)

Van bi 4 ngã chữ T có bi van khoan lỗ dạng chữ T, cho phép phân phối hoặc trộn dòng chảy giữa nhiều cửa cùng lúc. Loại van này phù hợp cho các hệ thống cần chia dòng hoặc kết hợp lưu chất, đặc biệt trong dây chuyền sản xuất và tự động hóa.

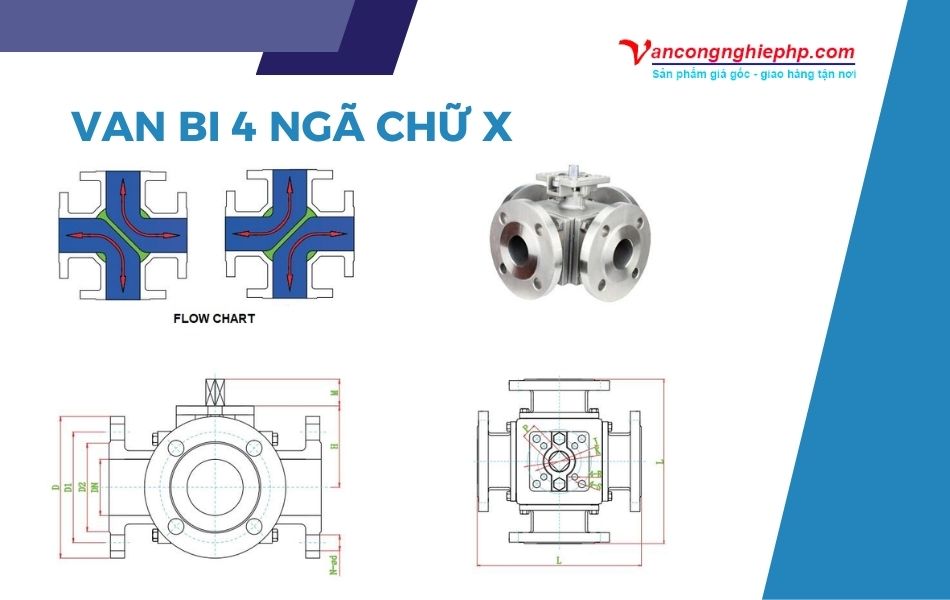

Van bi 4 ngã chữ X

Van bi 4 ngã chữ X sử dụng bi van khoan lỗ dạng chữ X, cho phép duy trì hai dòng chảy song song theo cặp chéo. Tuy nhiên, dòng van này ít được sử dụng, chỉ xuất hiện trong một số ứng dụng kỹ thuật đặc thù và không phổ biến trong các hệ thống công nghiệp thông thường.

Vật liệu, kiểu kết nối và phương thức vận hành của van bi 4 cửa

Để đáp ứng đa dạng điều kiện lắp đặt và vận hành, van bi 4 cửa được thiết kế với nhiều lựa chọn khác nhau.

Vật liệu chế tạo

• Inox 304, inox 316: Là vật liệu phổ biến nhất, cho khả năng chịu áp, chịu nhiệt và chống ăn mòn tốt, phù hợp môi trường công nghiệp, hóa chất, thực phẩm và dược phẩm.
• Các vật liệu khác: Có thể tồn tại ở dạng đặt hàng riêng hoặc ứng dụng đặc thù, nhưng không phổ biến trên thị trường.

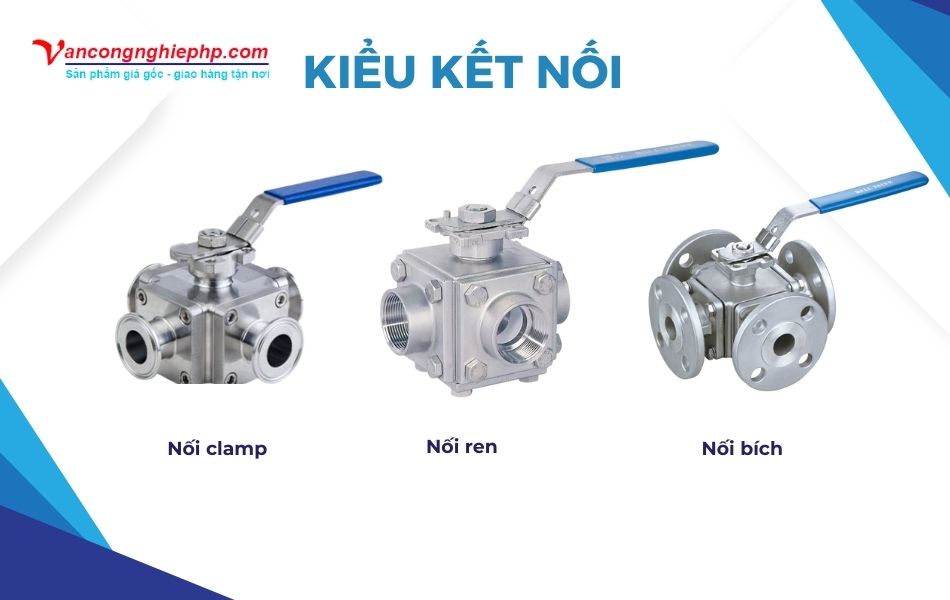

Kiểu kết nối

• Kết nối ren: Áp dụng cho van kích thước nhỏ, hệ thống áp suất thấp.
• Kết nối clamp: Phù hợp ngành thực phẩm, dược phẩm, yêu cầu vệ sinh cao và tháo lắp nhanh.
• Kết nối mặt bích: Phổ biến trong hệ thống công nghiệp, chịu áp lực và rung động tốt.

Phương thức vận hành

• Tay gạt / tay quay: Vận hành thủ công, cấu tạo đơn giản.
• Điều khiển khí nén: Đóng mở nhanh, an toàn trong môi trường dễ cháy nổ.
• Điều khiển điện: Dễ tích hợp PLC, SCADA, phù hợp vận hành từ xa.

Ưu điểm nổi bật của van bi 4 ngã

So với các dòng van bi thông thường, van bi 4 ngã được thiết kế để đáp ứng các hệ thống có sơ đồ dòng chảy phức tạp, yêu cầu khả năng chuyển hướng và phân phối lưu chất linh hoạt. Nhờ cấu tạo bi van đặc biệt cùng độ kín cao, dòng van này mang lại nhiều ưu điểm vượt trội trong vận hành và tối ưu hệ thống.

• Van bi 4 ngã cho phép chuyển hướng, phân phối hoặc duy trì dòng chảy theo nhiều hướng khác nhau chỉ với một thiết bị, giúp hệ thống vận hành linh hoạt hơn.
• Việc sử dụng van bi 4 cửa giúp giảm số lượng van và phụ kiện lắp đặt, từ đó tối ưu không gian và đơn giản hóa sơ đồ đường ống.
• Cấu tạo bi van và gioăng làm kín chất lượng cao giúp đảm bảo độ kín tốt, hạn chế rò rỉ ngay cả khi van làm việc ở nhiều trạng thái khác nhau.
• Van bi 4 ngã có thể kết hợp với bộ điều khiển điện hoặc khí nén, đáp ứng tốt yêu cầu tự động hóa và vận hành từ xa trong các hệ thống hiện đại.
• Với vật liệu chế tạo chủ yếu là inox, van bi 4 chiều có độ bền cao, chịu áp và chịu ăn mòn tốt, phù hợp với môi trường công nghiệp khắt khe.

Khám phá các ứng dụng điển hình của van bi 4 cửa

Nhờ khả năng kiểm soát và chuyển hướng dòng chảy đa chiều trong cùng một thiết bị, van bi 4 cửa được ứng dụng rộng rãi trong các hệ thống kỹ thuật và công nghiệp có sơ đồ đường ống phức tạp.

• Hệ thống phân phối và chuyển hướng lưu chất trong nhà máy: Van bi 4 ngã được sử dụng để phân phối và chuyển hướng lưu chất, giúp dẫn dòng chảy đến các nhánh khác nhau theo yêu cầu vận hành.
• Trong dây chuyền sản xuất công nghiệp: Van bi 4 cửa cho phép thay đổi hướng dòng nhanh chóng, góp phần tối ưu quy trình và giảm thời gian dừng hệ thống.
• Đối với ngành hóa chất và dầu khí: Giúp kiểm soát dòng lưu chất an toàn, chính xác trong môi trường có yêu cầu kỹ thuật cao.
• Trong ngành thực phẩm và dược phẩm: Sản phẩm được ứng dụng để phân phối hoặc trộn dòng chảy, đáp ứng yêu cầu vận hành ổn định và chính xác.
• Hệ thống tự động hóa và điều khiển trung tâm: Van bi 4 ngã cũng đóng vai trò quan trọng trong hệ thống, nơi cần tích hợp van vào các giải pháp điều khiển điện hoặc khí nén.

Một số lưu ý khi lựa chọn và sử dụng van bi 4 ngã

Do van bi 4 ngã có cấu tạo và nguyên lý vận hành phức tạp hơn so với các dòng van thông thường, việc lựa chọn và sử dụng đúng kỹ thuật đóng vai trò quan trọng trong việc đảm bảo hiệu quả vận hành và độ bền của hệ thống.

• Khi lựa chọn van bi 4 ngã, cần xác định chính xác sơ đồ dòng chảy để chọn đúng loại bi van chữ L, chữ T hoặc chữ X (không phổ biến), tránh lắp đặt sai chức năng sử dụng.
• Người dùng cần lựa chọn vật liệu van phù hợp với môi trường làm việc, trong đó inox 304 hoặc 316 là lựa chọn ưu tiên cho các hệ thống công nghiệp và môi trường ăn mòn.
• Việc chọn kiểu kết nối phù hợp như ren, clamp hay mặt bích giúp đảm bảo độ kín, độ chắc chắn và thuận tiện cho quá trình lắp đặt, bảo trì.
• Cần xác định phương thức vận hành phù hợp (tay gạt, điều khiển điện hoặc khí nén) dựa trên mức độ tự động hóa và điều kiện vận hành của hệ thống.
• Trong quá trình sử dụng, nên thực hiện lắp đặt và bảo trì đúng kỹ thuật, kiểm tra định kỳ để đảm bảo van bi 4 cửa luôn vận hành ổn định và an toàn.

Với khả năng kiểm soát dòng chảy đa hướng và độ kín cao, van bi 4 ngã là giải pháp hiệu quả cho các hệ thống kỹ thuật và công nghiệp hiện đại. Việc hiểu rõ cấu tạo, nguyên lý, các dạng chữ L – T – X và điều kiện ứng dụng sẽ giúp lựa chọn đúng loại van bi 4 cửa, đảm bảo hệ thống vận hành an toàn, ổn định và lâu dài.

Nếu cần tư vấn chuyên sâu, liên hệ ngay với Van công nghiệp HP qua số hotline để được hỗ trợ chính xác theo từng nhu cầu thực tế.
