Van báo động Wonil

Van báo động Wonil

Giá: LH:0865.972.968

Lượt xem 354

Đánh giá

Qua bài viết này, tôi sẽ giúp bạn tìm hiểu về khái niệm, cấu tạo, nguyên lý hoạt động của Alarm valve trong hệ thống PCCC.

Mô tả về van báo động:

Van báo động hay còn gọi là alarm valve, alarm check valve được lắp đặt trong hệ thống PCCC, hoạt động khi có hỏa hoạn sảy ra sẽ rung chuông để người trong khu vực nguy hiểm chạy thoát.

Van báo động về bản chát nó là một con van 1 chiều, trên thân van có lắp 2 đồng hồ đo áp xuất kèm chuông báo động và công tắc áp suất.

Hiện nay chúng tôi đang cung cấp các loại van báo động, Alarm valve thương hiệu Wonil - Hàn Quốc, sản phẩm được nhập khẩu trực tiếp có đầy đủ các loại giấy tờ, cam kết chất lượng, chính hãng. Phân phối toàn quốc, bảo hành 12 tháng, giao hàng tận nơi trên tất cả các tỉnh thành.

Thông tin liên hệ: Hotline: 0865.972.968 Email: kd6@tuanhungphat.vn để được tư vấn, báo giá và hỗ trợ kịp thời.

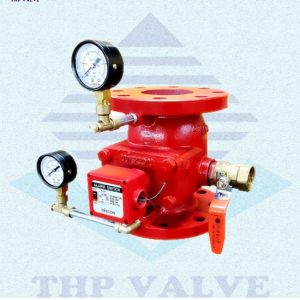

Van báo động Wonil Hàn Quốc

Cấu tạo Alarm Valve

Cơ bản thì van báo động có cấu tạo gồm: thân van, chuông báo, đồng hồ áp suất và công tắc áp suất

Cấu tạo van báo động

- Thân van: Bản chất của thân van đó là 1 con van một chiều, điều hướng dòng nước , có lỗ để điều tiết dòng chảy về phía chuông nước, đồng hồ áp suất công tắc áp lực.

- Công tắc áp suất - Pressure Swich được nối với lỗ tiết lưu nằm tại cánh van, giám sát dòng nước chảy qua van, báo hiệu cho người dùng biết van đang ở trạng thái đóng hoặc mở qua công tắc ON / OFF. Công tắc áp suất đủ tiêu chuẩn để kết nối với tủ báo cháy để kiểm soát những sự cố xảy ra.

- Đồng hồ áp suất: có 2 loại trong 1 hệ thống dùng để kiểm soát áp suất trên từ thân alarm valve đến đầu phun Sprinkler và áp suất dưới tính từ van trở về hệ thống máy bơm nước.

- Chuông nước Water Alarm bell: Vị trí ở cánh van, liên kết thông qua lỗ tiết lưu giúp giám sát dòng nước chảy qua van và phát ra tiếng chuông cảnh báo khi có áp lực nước đi qua, hệ thống đang được hoạt động.

Alarm valve wonil Hàn Quốc

ALARM VALVE - Nguyên lý hoạt động

Alarm valve dùng để lắp đặt trong hệ thống ống cấp nước cho hệ thống đầu phun Sprinkler.

Khi hệ thống rỗng, không chứa nước và trong đường ống không tồn tại áp suất thì van ở trạng thái đóng.

Khi có hỏa hoạn sảy ra thì máy bơm nước sẽ hoạt động, đưa nước chạy đến thân alarm check valve thì cánh van 1 chiều sẽ mở ra để nước tràn vào hệ thống. Dòng nước sẽ đi vào lỗ tiết lưu trên thân van để dẫn tới đồng hồ, công tắc dòng chảy và chuông nước. Và khí đó chuông bắt đầu kêu, công tắc chuyển trạng thái từ OFF sang ON, đồng hồ áp suất sẽ hiển thị áp suất trên và dưới của thân van, báo hiệu hệ thống đã sẵn sàng đi vào hoạt động.

Khi áp suất đật đến giá trị định mức thì máy bơm sẽ ngừng hoạt động, van một chiều đóng lại, chuông ngừng kêu và hoạt động bắt đầu đi vào ổn định áp suất .

Đồng hồ áp suất lúc này sẽ hiển thị chính xác áp suất trên và áp suất dưới của thân van, cho người dùng biết áp suất trong đường ống đã đạt mức yêu cầu hay chưa.

Trường hợp vòi phun cứu hỏa hoặc nhiệt độ vượt mức làm vỡ đầu phun Sprinkler thì áp suất sẽ tụt mạnh, gây mất cân bằng và cánh van tự động mở. Van tiếp tcụ hoạt động kép máy bơm hoạt động để bù nước, bù áp suất thiếu hụt. Quy trình hoạt động của ALARM CHECK VALVE được lặp lại.

Trên đây là toàn bộ những thông tin tôi chia sẻ về ALARM VALVE - Một loại van không thể thiếu trong hệ thống PCCC, hi vọng sẽ giúp cho quý khác hiểu rõ hơn về cấu tạo, nguyên lý hoạt động của sản phẩm.

liên hệ mua van báo động

Hotline: 0865.972.968 - Email: kd6@tuanhungphat.vn

Thông số kĩ thuật van báo động Hàn Quốc

Catalog alarm valve Wonil

Tên gọi: Alarm valve Wonil Hàn Quốc

  • Xuất xứ: Hàn Quốc
  • Hãng: Wonil
  • Model: WAL-10
  • Kích cỡ: DN65 - DN150
  • Thân van: gang dẻo
  • Kiểu kết nối: mặt bích
  • Tiêu chuẩn: JIS10K
  • Áp làm việc: PN16
  • Alarm switch: 24VDC
  • Đầy đủ giấy tờ các loại, COCQ.

van báo động wonilalarm valve wonil Korea
