Tổng hợp các loại van bướm thông dụng nhất hiện nay

Lượt xem: 2139

 Van bướm là loại van dùng để đóng mở dòng chảy nước và hơi rất tốt, với chi phí đầu tư thấp nhưng mang lại hiệu quả cao nên ngày càng được sử dụng rộng rãi. Tuy nhiên, van bướm có rất nhiều loại có cấu tạo và ứng dụng khác nhau cho mỗi hệ thống nhất định mà không phải ai cũng biết được. Bài viết dưới đây tôi sẽ tổng hợp các loại van bướm thông dụng nhất hiện nay và ứng dụng của nó. Hãy cùng tìm hiểu nhé!

Van bướm là gì?

Van bướm là loại van có cấu tạo cánh van giống như cánh bướm, thường được lắp đặt trong đường ống để kiểm soát quá trình đóng mở của dòng chảy chất lỏng hoặc khí trong đường ống. Van có khả ngăn đóng mở nhanh, được sản xuất từ nhiều vật liệu khác nhau nên được dùng cho nhiều môi trường. Van bướm thường được sử dụng cho các đường ống vừa, lớp hoặc rất lớn.

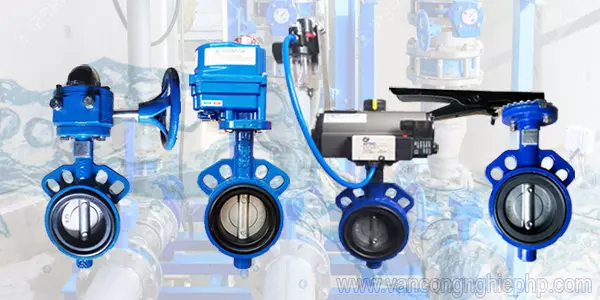

Một số loại van bướm

Một số loại van bướm

Cấu tạo chung của van bướm

Van bướm thường được cấu tạo từ các bộ phận như sau:

  • Thân van bướm: Thường được làm từ gang, thép, thép không rỉ, nhựa tổng hợp
  • Cánh và trục van: Dùng để truyền động và điều phối lưu lượng dòng chảy nên được làm từ inox, thép hoặc gang dẻo.
  • Bộ phận làm kín: Có tác dụng làm kín van để không bị rò rỉ lưu chất ra bên ngoài đường ống. Tùy từng môi tường mà ta có gioăng bằng cao su hoặc teflon.
  • Bộ phận truyền động: Mục đích để truyền lực quay đến trục van khiến cách van di chuyển một góc 90 độ. Có nhiều loại truyền động khác nhau như tay quay, tay gạt, truyền động điện, truyền động khí nén...

Nguyên lý hoạt động của van bướm

Mặc dù van bướm có rất nhiều loại khác nhau, có nhiều cách vận hành khác nhau nhưng mục đích cuối cùng cũng chỉ khiến truyền động đến trục van để điều khiển cánh van xoay quanh trục. Bởi cánh van được gắn liền với trục van và trục van đi xuyên qua đường kính của cánh van để đĩa van quay quanh nó một góc 90 độ.

Thông thường khi van ở vị trí đóng hoàn toàn thì cánh van sẽ vuông góc với hướng dòng chảy, còn van mở hoàn toàn khi cánh van song song với dòng chảy.

Sau đây, chúng ta sẽ cùng tìm hiểu các loại van bướm thông dụng trên thị trường để xem chúng được sử dụng như thế nào để tạo được hiệu quả tốt nhất.

Các loại van bướm sử dụng phổ biến

Van bướm tay gạt

Đây là loại van bướm có kích cỡ vừa và nhỏ (từ DN40 ~ DN300), van thiết kế với bộ phận truyền động dạng tay gạt, khi sử dụng sẽ dùng tay bóp và di chuyển cần gạt qua trái hoặc qua phải để đóng mở van. Vì dùng trực tiếp bằng sức người nên van có khả năng đóng mở rất nhanh và kích thước chỉ sản xuất giới hạn.

Van bướm tay quay

Hay còn gọi là van bướm vô lăng. Đây là van bướm được điều khiển bằng hộp số vô lăng, vận hành xoay vô lăng giúp van đóng mở từ từ. Do cơ cấu truyền động dàng hộp số giảm tốc nên việc vận hành trở nên nhẹ nhàng hơn rất nhiều, tuy nhiên, thời gian vận hành sẽ lâu hơn van bướm tay gạt.

Van bướm vô lăng thường được sản xuất với những kích cỡ lớn. Được ứng dụng trong nhiều hệ thống với các lưu chất khác nhau như nước, nước thải, hơi nóng, hóa chất và các loại môi chất dạng lỏng khác.

Van bướm inox

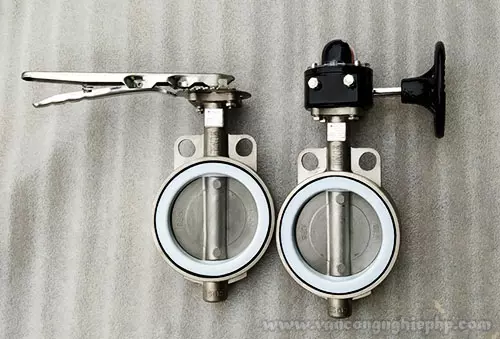

van bướm inox 304 316

Đây cũng là một trong những loại van bướm thông dụng. Toàn bộ các chi tiết như cánh van, trục van, thân van, tay gạt, ốc, bulong đều được làm bằng thép không rỉ SUS304, SUS316. Đi kèm với các vật liệu chống rỉ này là gioăng làm kín bằng teflon (PTFE). Van bướm inox chuyên dùng cho các hệ thống có lưu chất ăn mòn như nước thải công nghiệp, hóa chất, môi trường nước mặn và các môi trường có nhiệt độ cao.

Van bướm nhựa

Van bướm bằng nhựa tổng hợp như UPVC, CPVC, PVDF chuyên dùng cho các ống dẫn hóa chất đậm đặc có độ ăn mòn cao, ngoài ra, van bướm nhựa cũng là loại vật liêu thân thiện với con người nên được lắp đặt cho các đường dẫn nước sạch hoặc thực phẩm.

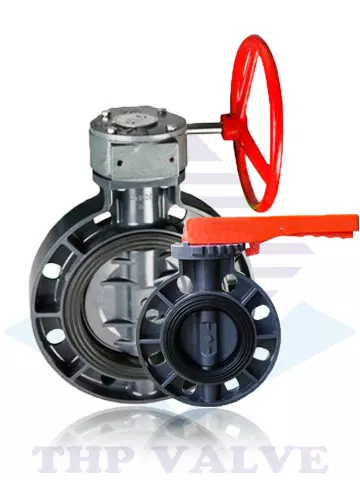

van bướm nhựa

Van bướm vi sinh

Van bướm vi sinh thì chuyên dụng cho các ngành cần độ sạch cao vì bề mặt được thiết kế nhẵn mịn, dễ lau chùi, chống bám bẩn như ngành dược, ngành thực phẩm, ngành đồ uống, rượu bia, nước giải khát,...

Van bướm động cơ điện

Đây là loại van bướm chuyên dùng cho các hệ thống điều khiển tự động bằng điện. Van được điều khiển bởi một bộ truyền động điện với các dải điện thế thường gặp như 220VAC, 24VDC hoặc 380v.

Van bướm điện điều khiển bởi 2 chế độ: đóng hoàn toàn hoặc mở hoàn toàn (on-off) và đóng mở theo các góc khác nhau (tuyến tính).

Van được kéo dây về tủ, xuất tín hiệu và vận hành trên tủ điện của mỗi hệ thống.

Van bướm khí nén điều khiển

Dạng van này cũng được điều khiển tự động nhưng là bằng khí nén. Van bướm khí nén sẽ đóng mở nhanh hơn van bướm điện, cũng hoạt động với dạng on off và tuyến tính. Tuy nhiên, van bướm khí nén sẽ có thêm 1 dạng tác động đơn (van sẽ luôn ở trạng thái thường đóng)

Hiện nay, chúng tôi đang phân phối tất cả các loại van bướm như trên, phù hợp với mọi kích thước đường ống của các bạn. Tuấn Hưng phát là đơn vị nhập khẩu trực tiếp van bướm hàng đầu có xuất xứ Hàn Quốc, Đài Loan với các thương hiệu phân phối độc quyền như Wonil, Kosaplus, Haitima.

Kho hàng của chúng tôi luôn có sẵn với số lượng lớn nên có giá thành hợp lý, không qua thương mại, sẽ là nhà cung cấp đáng tin cậy của các bạn.

  • Hãy liên hệ với Tuấn Hưng Phát valve qua Hotline: 0865.972.968 và Email: Duc@tuanhungphat.vn để được tư vấn và báo giá ưu đãi nhất!
