Các tiêu chuẩn van bướm trong công nghiệp: Tổng hợp đầy đủ và dễ hiểu

Tiêu chuẩn van bướm là yếu tố quan trọng quyết định khả năng lắp đặt, độ an toàn và tính đồng bộ của van trong hệ thống đường ống công nghiệp. Trên thực tế, mỗi quốc gia và lĩnh vực kỹ thuật sẽ áp dụng những hệ tiêu chuẩn khác nhau như JIS, BS, ANSI hay DIN. Nếu lựa chọn sai tiêu chuẩn, van có thể không lắp vừa đường ống hoặc không đáp ứng được yêu cầu vận hành của hệ thống.

Trong bài viết dưới đây, chúng ta sẽ cùng tìm hiểu chi tiết các tiêu chuẩn van bướm phổ biến hiện nay và kinh nghiệm lựa chọn phù hợp cho từng dự án.

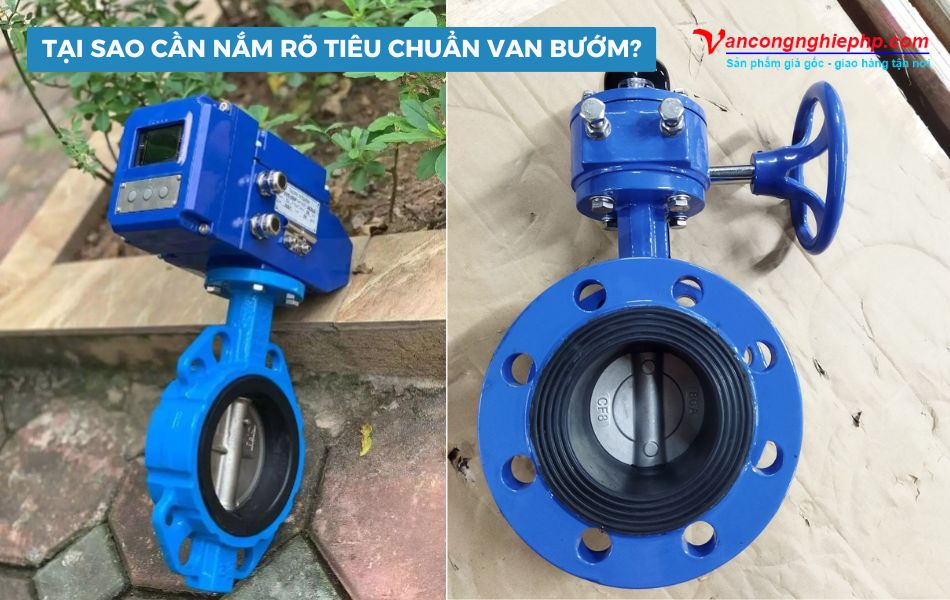

Tại sao cần nắm rõ tiêu chuẩn van bướm?

Trong các hệ thống công nghiệp, van bướm không chỉ đơn thuần là thiết bị đóng mở dòng chảy mà còn phải đảm bảo khả năng tương thích với toàn bộ hệ thống đường ống. Vì vậy, việc hiểu rõ các tiêu chuẩn kỹ thuật của van là điều rất cần thiết.

• Giúp đảm bảo tính đồng bộ giữa van, mặt bích và đường ống khi lắp đặt thực tế
• Đáp ứng các yêu cầu về áp lực làm việc, độ kín và độ an toàn vận hành
• Hạn chế tình trạng lắp sai tiêu chuẩn gây rò rỉ hoặc phải thay đổi hệ thống kết nối
• Là cơ sở quan trọng để lựa chọn sản phẩm phù hợp cho hồ sơ thầu và dự án kỹ thuật

Hiện nay, van bướm công nghiệp thường được sản xuất theo nhiều hệ tiêu chuẩn quốc tế khác nhau tùy theo quốc gia và lĩnh vực sử dụng.

• ANSI: Tiêu chuẩn của Mỹ, phổ biến trong ngành dầu khí và hóa chất.
• DIN: Tiêu chuẩn Đức và châu Âu, được sử dụng rộng rãi trong công nghiệp.
• JIS: Tiêu chuẩn Nhật Bản, phổ biến ở các dòng van Hàn Quốc, Nhật và Đài Loan.
• BS: Tiêu chuẩn Anh, thường gặp trong hệ thống cấp thoát nước tại Việt Nam.
• ISO: Hệ tiêu chuẩn quốc tế dùng cho kiểm định và thử nghiệm van công nghiệp.

Tiêu chuẩn thiết kế và sản xuất van bướm

Ngoài tiêu chuẩn kết nối, van bướm còn phải tuân theo các tiêu chuẩn về thiết kế, kích thước và khả năng chịu áp lực nhằm đảm bảo an toàn trong quá trình sử dụng.

Tiêu chuẩn API 609

Đây là một trong những tiêu chuẩn quan trọng nhất đối với van bướm công nghiệp do Viện Dầu khí Hoa Kỳ ban hành. API 609 quy định về:

• Thiết kế tổng thể của van bướm.
• Kích thước mặt đối mặt (Face-to-Face).
• Khả năng chịu áp lực và nhiệt độ.
• Yêu cầu kỹ thuật cho van bướm wafer, lug và double flange.

Tiêu chuẩn này thường được áp dụng cho các hệ thống dầu khí, hóa chất và công nghiệp nặng.

Tiêu chuẩn MSS SP-67

MSS SP-67 là tiêu chuẩn quy định về thiết kế và chế tạo van bướm dùng trong hệ thống đường ống công nghiệp.

Tiêu chuẩn này tập trung vào:

• Kích thước van.
• Áp suất làm việc.
• Vật liệu chế tạo.
• Độ bền cơ học và độ kín của van.

Đây là tiêu chuẩn khá phổ biến ở các dòng van công nghiệp nhập khẩu từ Mỹ.

Tiêu chuẩn EN 593

EN 593 là tiêu chuẩn Châu Âu dành cho van bướm kim loại sử dụng trong hệ thống công nghiệp.

Tiêu chuẩn này quy định:

• Thiết kế và kết cấu van.
• Khả năng chịu áp suất.
• Điều kiện vận hành.
• Các yêu cầu về thử nghiệm và độ kín.

Nhiều thương hiệu van châu Âu hiện nay như FAF hoặc AVK đều sản xuất van theo tiêu chuẩn EN 593.

Tiêu chuẩn kết nối mặt bích của van bướm

Tiêu chuẩn mặt bích là yếu tố đặc biệt quan trọng vì nó quyết định van có thể lắp vừa với đường ống và mặt bích của hệ thống hay không.

Tiêu chuẩn JIS

Tiêu chuẩn JIS là hệ tiêu chuẩn công nghiệp của Nhật Bản, thường gặp ở các dòng van đến từ Nhật, Hàn Quốc và Đài Loan như Wonil, ShinYi hoặc Kitz.

• Các cấp áp lực phổ biến gồm JIS 10K và JIS 16K.
• Thiết kế phù hợp với hệ thống cấp nước, HVAC và PCCC.
• Khoảng cách lỗ bulong và kích thước mặt bích được sản xuất theo chuẩn Nhật Bản.
• Được sử dụng rộng rãi tại các nhà máy có vốn đầu tư Nhật hoặc Hàn Quốc.

Tiêu chuẩn BS

BS là tiêu chuẩn mặt bích của Anh và hiện được ứng dụng rất phổ biến trong các hệ thống công nghiệp và cấp thoát nước tại Việt Nam.

• Thường sử dụng các cấp áp lực PN10 hoặc PN16.
• Dễ dàng đồng bộ với nhiều hệ thống đường ống Châu Âu.
• Phù hợp cho hệ thống nước sạch, nước thải và công nghiệp thông thường.
• Đây là tiêu chuẩn được sử dụng khá phổ biến trong các công trình dân dụng hiện nay.

Tiêu chuẩn ANSI

ANSI là hệ tiêu chuẩn của Mỹ, thường xuất hiện trong các hệ thống áp lực cao hoặc môi trường vận hành khắt khe như dầu khí và hóa chất.

• Các cấp áp lực thông dụng gồm Class 150 và Class 300.
• Có khả năng chịu nhiệt và chịu áp lực cao hơn nhiều hệ tiêu chuẩn thông thường.
• Thiết kế mặt bích và khoảng cách bulong khác biệt so với JIS hoặc BS.
• Phù hợp cho ngành dầu khí, hơi nóng và hóa chất công nghiệp.

Tiêu chuẩn DIN

DIN là tiêu chuẩn công nghiệp của Đức và Châu Âu, thường được sử dụng cho các hệ thống yêu cầu độ chính xác và độ kín cao.

• Áp dụng phổ biến cho các dòng van Châu Âu.
• Hệ áp lực thường quy đổi theo PN10, PN16 hoặc PN25.
• Độ đồng bộ cao với các hệ thống công nghiệp Châu Âu.
• Được đánh giá cao về độ ổn định và khả năng vận hành lâu dài.

Tiêu chuẩn kiểm tra và thử nghiệm van bướm

Bên cạnh các tiêu chuẩn về thiết kế và kết nối, van bướm công nghiệp còn phải trải qua nhiều bước kiểm tra và thử nghiệm nhằm đảm bảo khả năng vận hành an toàn trước khi đưa vào sử dụng. Các tiêu chuẩn này giúp đánh giá độ kín, khả năng chịu áp lực cũng như độ bền của van trong điều kiện làm việc thực tế.

Tiêu chuẩn API 598

API 598 là tiêu chuẩn phổ biến do Viện Dầu khí Hoa Kỳ ban hành, chuyên áp dụng cho việc kiểm tra và thử nghiệm các loại van công nghiệp, trong đó có van bướm.

• Quy định quy trình thử áp thân van để kiểm tra khả năng chịu áp lực.
• Kiểm tra độ kín của đĩa van và gioăng làm kín khi đóng hoàn toàn.
• Đánh giá mức độ rò rỉ cho phép trong quá trình vận hành.
• Thường được áp dụng cho các hệ thống dầu khí, hóa chất và công nghiệp áp lực cao.

Tiêu chuẩn ISO 5208

ISO 5208 là tiêu chuẩn quốc tế quy định về phương pháp thử áp suất cho các loại van kim loại công nghiệp.

• Kiểm tra khả năng chịu áp của thân van và bộ phận làm kín.
• Đánh giá độ rò rỉ trong điều kiện áp suất tiêu chuẩn.
• Áp dụng cho nhiều loại van công nghiệp như van bướm, van cổng, van bi.
• Giúp đảm bảo chất lượng sản phẩm trước khi xuất xưởng và đưa vào vận hành.

Tiêu chuẩn rò rỉ (Leakage Class)

Leakage Class là tiêu chuẩn đánh giá mức độ rò rỉ của van khi ở trạng thái đóng kín, đặc biệt quan trọng với các hệ thống yêu cầu độ kín cao.

• Class I đến Class VI tương ứng với các mức độ kín khác nhau.
• Trong đó, Class VI là cấp độ kín cao nhất với khả năng hạn chế rò rỉ gần như tuyệt đối.
• Van bướm seat mềm (Soft Seat) thường đạt tiêu chuẩn Class VI nhờ sử dụng gioăng EPDM, PTFE hoặc NBR.
• Tiêu chuẩn này rất quan trọng đối với hệ thống khí nén, hóa chất hoặc lưu chất độc hại.

Tiêu chuẩn vật liệu chế tạo van bướm

Vật liệu chế tạo là yếu tố ảnh hưởng trực tiếp đến độ bền, khả năng chịu áp lực và môi trường làm việc của van bướm. Để đảm bảo chất lượng và tính đồng bộ trong sản xuất, các dòng van công nghiệp hiện nay thường được chế tạo theo những tiêu chuẩn vật liệu quốc tế như ASTM, FDA hoặc WRAS.

Tiêu chuẩn ASTM

ASTM là hệ tiêu chuẩn vật liệu công nghiệp của Mỹ, được sử dụng phổ biến trong ngành sản xuất van công nghiệp và thiết bị đường ống.

Một số tiêu chuẩn ASTM thường gặp trên van bướm gồm:

• ASTM A536: Áp dụng cho vật liệu gang cầu, có khả năng chịu lực và chịu áp tốt hơn gang xám thông thường.
• ASTM A351: Dùng cho inox đúc như inox 304 hoặc inox 316, phù hợp với môi trường hóa chất và thực phẩm.
• ASTM A216: Áp dụng cho thép carbon, thường sử dụng trong hệ thống hơi nóng hoặc áp lực cao.

Việc sản xuất theo tiêu chuẩn ASTM giúp van đảm bảo độ bền cơ học, khả năng chịu nhiệt và tuổi thọ vận hành lâu dài.

Tiêu chuẩn FDA

FDA là tiêu chuẩn an toàn của Mỹ dành cho các vật liệu tiếp xúc trực tiếp với thực phẩm, nước uống hoặc dược phẩm.

• Thường áp dụng cho gioăng làm kín như PTFE, EPDM hoặc Silicon.
• Đảm bảo vật liệu không gây ảnh hưởng đến chất lượng lưu chất.
• Phù hợp với hệ thống thực phẩm, nước sạch và dược phẩm.

Các dòng van bướm dùng trong ngành thực phẩm hoặc nước uống thường yêu cầu gioăng đạt tiêu chuẩn FDA để đảm bảo an toàn vệ sinh.

Tiêu chuẩn WRAS

WRAS là tiêu chuẩn của Anh dành cho các thiết bị và vật liệu sử dụng trong hệ thống nước sạch sinh hoạt.

• Đánh giá mức độ an toàn của vật liệu khi tiếp xúc với nước uống.
• Hạn chế nguy cơ nhiễm độc hoặc ảnh hưởng đến chất lượng nước.
• Thường được áp dụng cho van bướm dùng trong hệ thống cấp nước đô thị hoặc dân dụng.

Kinh nghiệm lựa chọn van bướm theo tiêu chuẩn hệ thống

Việc lựa chọn đúng tiêu chuẩn van bướm là yếu tố quan trọng giúp hệ thống vận hành ổn định, hạn chế rò rỉ và tránh phát sinh chi phí thay đổi thiết bị trong quá trình lắp đặt. Dưới đây là một số kinh nghiệm thực tế giúp người dùng lựa chọn van phù hợp với từng hệ thống đường ống và yêu cầu kỹ thuật.

Cách nhận biết tiêu chuẩn trên thân van

Hầu hết các dòng van bướm công nghiệp hiện nay đều được đúc nổi các thông số kỹ thuật ngay trên thân van để người dùng dễ dàng nhận biết.

• Các ký hiệu như JIS 10K, PN16, ANSI 150 thể hiện tiêu chuẩn kết nối và cấp áp lực của van.
• Ký hiệu DN50, DN100, DN200… cho biết kích thước danh định của van.
• Một số dòng còn thể hiện vật liệu chế tạo hoặc tiêu chuẩn sản xuất như ASTM, API hoặc EN.

Việc kiểm tra các thông số này trước khi lắp đặt sẽ giúp tránh tình trạng chọn sai tiêu chuẩn mặt bích hoặc áp lực làm việc.

Lưu ý khi thay thế hoặc nâng cấp hệ thống

Một trong những lỗi phổ biến khi thay van bướm là không kiểm tra tiêu chuẩn mặt bích hiện có của hệ thống.

• Van bướm tiêu chuẩn JIS sẽ không lắp vừa mặt bích ANSI do khác khoảng cách lỗ bulong và đường kính kết nối.
• Tiêu chuẩn BS và DIN có nhiều điểm tương đồng nhưng vẫn cần kiểm tra chi tiết kích thước trước khi thay thế.
• Với các hệ thống cũ, nên đo thực tế khoảng cách lỗ bulong hoặc đối chiếu bản vẽ kỹ thuật trước khi đặt mua van mới.

Điều này giúp hạn chế tình trạng phải gia công lại mặt bích hoặc phát sinh thêm phụ kiện chuyển đổi.

Lựa chọn tiêu chuẩn theo khu vực và lĩnh vực sử dụng

Mỗi khu vực hoặc ngành công nghiệp thường ưu tiên một hệ tiêu chuẩn riêng để đảm bảo tính đồng bộ cho toàn bộ hệ thống.

• Các dự án Nhật Bản, Hàn Quốc thường sử dụng van tiêu chuẩn JIS.
• Công trình Châu Âu hoặc hệ thống cấp thoát nước tại Việt Nam phổ biến với tiêu chuẩn BS hoặc DIN.
• Ngành dầu khí, hóa chất và hơi nóng thường ưu tiên tiêu chuẩn ANSI do khả năng chịu áp và chịu nhiệt cao hơn.

Việc lựa chọn đúng tiêu chuẩn ngay từ đầu sẽ giúp quá trình thi công, bảo trì và thay thế sau này trở nên thuận tiện hơn.

Ưu tiên các dòng van có đầy đủ chứng từ kỹ thuật

Đối với các công trình hoặc dự án kỹ thuật, người dùng nên ưu tiên lựa chọn các dòng van bướm có đầy đủ giấy tờ kiểm định và chứng nhận chất lượng.

• Yêu cầu nhà cung cấp cung cấp CO, CQ và catalog kỹ thuật của sản phẩm.
• Kiểm tra rõ tiêu chuẩn kết nối, áp lực và vật liệu trước khi nghiệm thu.
• Ưu tiên các thương hiệu uy tín để đảm bảo độ chính xác và độ bền vận hành lâu dài.

Hiểu rõ và lựa chọn đúng tiêu chuẩn van bướm không chỉ giúp hệ thống hoạt động ổn định mà còn tránh được nhiều rủi ro kỹ thuật và chi phí phát sinh trong quá trình sử dụng.

Việc hiểu rõ các tiêu chuẩn van bướm là yếu tố quan trọng giúp lựa chọn đúng thiết bị cho hệ thống đường ống, đảm bảo khả năng vận hành ổn định và tránh sai sót kỹ thuật khi lắp đặt. Từ tiêu chuẩn thiết kế, kết nối mặt bích cho đến tiêu chuẩn vật liệu và thử nghiệm, mỗi yếu tố đều ảnh hưởng trực tiếp đến hiệu quả và độ an toàn của hệ thống.
