Mặt bích thép | JIS, BS, ANSI | Đen – Mạ kẽm

Mặt bích thép là một trong những phụ kiện quan trọng và không thể thiếu trong các đường ống thép. Chúng có đa dạng kích cỡ và nhiều chủng loại khác nhau, giúp đường ống được kết nối và đảm bảo các yêu cầu kĩ thuật.

Chuyên nhập khẩu và phân phối các loại bích bằng thép với các loại JIS10k, BS PN16, ANSI,DIN. Có sẵn đầy đủ từ DN15 – DN800 hàng bích thép đen, bích thép mạ kẽm.

Mặt bích thép là gì?

Mặt bích thép (Steel Flange) là phụ kiện cơ khí nhằm hàn với đường ống thép kết nối đường ống với các linh kiện máy móc như van, khớp nối, máy bơm,… lại với nhau. Trên mặt bích có các lỗ để siết bulong liên kết.

Mặt bích thép  được sản xuất bằng thép các bon, thép không rỉ, có khả năng chống chịu được áp lực đảm bảo an toàn cho các đường ống dẫn nước, khí… Bích thép được xác định qua nhưng tiêu chuẩn chính sau đây: JIS ( Nhật Bản), DIN (Đức), ANSI (Mĩ), BS (Anh). Mặt bích đảm bảo được độ bền và chống chịu mài mòn tốt cho các công trình cơ điện, PCCC, cấp thoát nước, hơi, khí, xăng dầu…

Bích thép có đa dạng kích cỡ, phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800… Kết nối bằng mặt bích giúp hệ thống dễ dàng lắp đặt kết nối, thay thế phụ kiện một cách nhanh chóng và không ảnh hưởng đến hệ thống.

Chúng tôi là đơn vị nhập khẩu phụ kiện đường ống – mặt bích hàng đầu hiện nay. Bích thép luôn có sẵn số lượng lớn các kích cỡ và tiêu chuẩn. Hàng đảm bảo chất lượng, thông số đạt chuẩn quốc tế, bảo hành dài hạn, sẵn sàng giao hàng tận nơi.

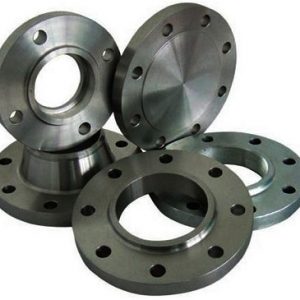

Mặt bích thép gồm những loại nào?

Mặt bích thép đặc

Mặt bích thép đặc hay còn gọi là bích thép mù. Loại này được dùng để bịt kín một đoạn đường ống, chỉ có lỗ bulong để kết nối với đường ống, phần còn lại bị bịt kín ngăn không cho lưu chất đi qua mặt bích. Thường lắp ở vị trí cuối để kết thúc một đường ống.

Mặt bích thép rỗng:

Bích thép rỗng là mặt bích có lỗ ở tâm phù hợp và để kết nối các đường ống lại với nhau hoặc đường ống với máy bơm hoặc đường ống với van và các thiết bị khác.

Mặt bích thép mạ kẽm là gì?

Mặt bích thép mạ kẽm hay còn gọi là mặt bích tráng kẽm, nhúng kẽm. Bích thép mã kẽm là loại mặt bích được phủ một lớp kẽm mỏng lên toàn bộ bề mặt, các chi tiết của mặt bích. Phương pháp này giúp mặt bích mạ kẽm có khả năng chống chịu được các yếu tố ăn mòn tốt hơn, giúp mặt bích sáng, bóng và đẹp hơn, tránh han rỉ do môi trường tác động.

Bích thép mạ kẽm thường có giá thành cao hơn so với mặt bích thép thường. Tuy nhiên, giá bích thép tráng kẽm cũng rẻ hơn rất nhiều so với mặt bích inox. Ở những điều kiện bình thường khi lưu chất bên trong không phải là nước thải hay các chất ăn mòn thì sử dụng bích thép mạ kẽm cũng mang lại độ bền và thẩm mĩ hơn cho đường ống.

Thông số kĩ thuật mặt bích thép

• Kích cỡ: DN15 – DN1200
• Tiêu chuẩn: JIS10k – 16k – 20k, BS PN10 – PN16 – PN25- PN40, ANSI Clas 300 – Clas 150
• Dạng bích đặc (bích mù) hoặc bích rỗng
• Chất liệu: Thép – thép mạ kẽm
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: 0 – 180 độ C
• Xuất xứ: Trung Quốc, Đài Loan.
• Thời gian bảo hành: 12 tháng
• Hàng có sẵn, đầy đủ giấy tờ CO, CQ, hoá đơn,…

Công dụng của mặt bích

• Kết nối các đường ống lại với nhau
• Kết nối đường ống với van, bơm và các thiết bị khác
• Bịt kín đường ống, ngăn không cho lưu chất chảy ra ngoài

Ứng dụng của bích thép:

• Hệ thống bơm nước
• Hệ thống xử lý nước thải
• Hệ thống PCCC
• Đường ống dẫn dầu, khí, lò hơi…
• Sử dụng trong ngành năng lượng điện, dầu khí, hoá chát, khí tự nhiên, hệ thống đóng tàu, thực phẩm, các dây truyền ống dẫn của các nhà máy, khu công nghiệp,…

Lưu ý khi lắp đặt và kết nối mặt bích.

Việc lắp đặt mặt bích trong đường ống cần lưu ý những điểm sau:

• Lựa chọn tiêu chuẩn mặt bích đúng với tiêu chuẩn của van, bơm… thì mới có thể kết nối được
• Không nên sử dụng bích thép ở những môi trường dễ ăn mòn
• Mặt bích được gắn với đường ống bằng phương pháp hàn. Cần lưu ý mối hàn phải đúng kĩ thuật để đảm bảo được độ kín và sự chắc chắn. Lưu ý rằng cần hàn mặt bích ở phương thẳng đứng và vuông góc với đường ống.
• Sử dụng bulong thép mạ kẽm có đường kính bé hơn đường kính tâm lỗ để việc kết nối thuật tiện hơn. Độ dài bulong tùy thuộc vào độ dày của bích và thiết bị.
• Cần chèn thêm gioăng cao su giữ mặt bích đường ống và mặt bích van, thiết bị để đảm bảo độ kín được tối đa.

Thông số một số loại bích thép thông dụng

Mặt bích thép tiêu chuẩn JIS10K

Tiêu chuẩn JIS10 là tiêu chuẩn của Nhật Bản. Vì vậy, bích thép JIS10K thường sử dụng để lắp đặt với các thiết bị van, máy móc, bơm có xuất xứ từ Nhật Bản, Hàn Quốc.

Mặt bích thép tiêu chuẩn BS PN10

Mặt bích tiêu chuẩn BS là tiêu chuẩn Anh quốc. Hiện nay, ở thị trường Việt Nam những tiêu chuẩn BS PN10, PN16 thường là những thiết bị có xuất xử như Trung Quốc, Malaysia, Đài Loan, Thái Lan…

Tương ứng mặt bích PN10 chịu được áp lực khoảng 10 bar, mặt bích BS PN16 chịu được áp lực khoảng 16bar. Vì thế, các thông số về tâm lỗ, độ dày của 2 dòng này cũng khác nhau ở cùng một kích cỡ.

Mặt bích thép tiêu chuẩn BS4504 PN16

Bích thép tiêu chuẩn BS PN16 có độ dày và chịu được áp lực max 16 bar.

Hình ảnh bích thép tại THP
