Cấu tạo của van cổng như thế nào?

Van cổng (van cửa, van chặn) là thiết bị được sử dụng phổ niến trong hệ thống ống công nghiệp. Vậy van cổng có cấu tạo như thế nào và hoạt động ra sao bạn đừng bỏ qua những thông tin bổ ích dưới đây nhé!

Van cổng là gì?

Van cổng (Gate valve) hay còn gọi là van cửa, van chặn, van kè,… là thiết bị van lắp trên đường ống nhằm cho phép hoặc ngăn chặn dòng lưu chất khi chảy qua van. Là loại van được chủ yếu cho chất lỏng, hơi, xăng, dầu chủ yếu là dòng chảy thẳng và áp lực cao. Van hoạt động bằng cách điều khiển quay trục để nâng hạ cánh van chặn trực tiếp vào đường ống

+ Sử dụng van cổng bằng tay vô lăng được liên kết với trục van làm chuyển động cánh van đóng/mở. Van cổng có thể mở được 100% hoặc đóng kín hoàn toàn không cho lưu chất rò rỉ sang đầu bên kia.

Cấu tạo của van cổng

Cấu tạo van cổng

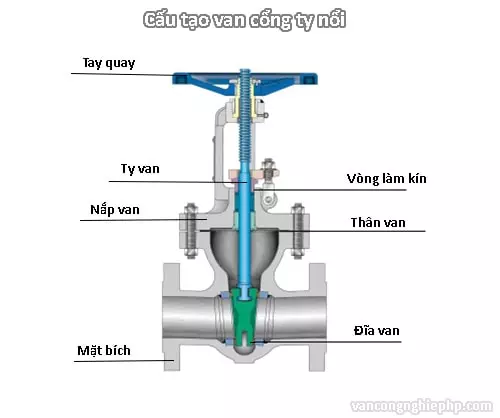

  Van cổng có cấu tạo gồm các phần chính sau:

+ Vô lăng : Bộ phận điều khiển chính của van sử dụng để đóng/mở van. Quay vô lăng theo chiều kim đồng hồ để đóng van và quay ngược chiều để mở van, bộ phận này thường được chế tạo bằng kim loại.

+ Cổ van: Phần đỡ và cố định vô lăng điều khiển và trục của van. Cổ van giữ trục van cố định không bị lung lay khi van hoạt động.

+ Trục van được làm từ thép không gỉ, trục van là bộ phận liên kết giữa vô lăng điều khiển và cửa van. Trục van có tác dụng truyền momen xoắn từ vô lăng đến cửa van. Nó được chế tạo bằng các kim loại có độ cứng cao, có thể chịu lực và chịu ma sát tốt.

+ Nắp van là phần trên của van được sử dụng để lắp ráp các chi tiết phần thân van cũng như bảo dưỡng van sau này. Về vật liệu cấu tạo của nắp van giống như thân van, được kết nối với nhau bằng bu lông hoặc nối ren. Giữa thân van và nắp van có găng cao su làm kín tránh rò rỉ lưu chất ra bên ngoài.

+ Thân van được đúc hoàn toàn từ nhiều vật liệu khác nhau. Hai mặt bích được đúc liền với hai bên thân van giúp kết nối đường ống hoặc các thiết bị khác. Thân thường được gia công và phủ một lớp sơn epoxy giúp chống oix hóa và tạo tính thẩm mĩ cao.

+ Cửa van : Phần để đóng/ mở dòng lưu chất đi qua là 2 mặt bích nối với đường ống bằng ốc định vị và bu lông. Giữa 2 mặt bích là găng và đệm để làm kín hai đầu.

Trên đây là toàn bộ phần cấu tạo của van cổng . Tiếp theo bạn có thể tham khảo thêm nguyên lý hoạt động của van cổng.

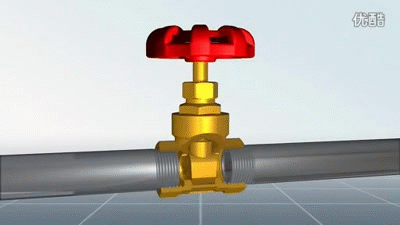

Nguyên lý hoạt động của van cổng

Ứng dụng của van cổng

Dựa vào cấu tạo trên van cổng có thể:

+ Van cổng được ứng dụng nhiều trong các lĩnh vực từ dân dụng tới công nghiệp. Chúng được dung nhiều trong các ngành sử dụng chất lỏng như: nước, dầu nước thải cho tới khí hoặc hơi.

+ Van được sử dụng chủ yếu nhằm mục đích đóng mở lưu chất chạy qua hoàn toàn mà không dùng để điều tiết lưu lượng.

+ Van cho phép lưu lượng chảy qua 100% với sụt áp rất nhỏ. Van thường được lắp đầu hoặc ở cuối hệ thống làm nhiệm vụ cấp xả dòng lưu chất.
