Van bướm động cơ điện là thiết bị van bướm tự động phổ biến trong công nghiệp, sử dụng động cơ điện kết nối với van bướm để giúp van vận hành tự động đóng mở. Chúng tôi có sẵn các chất liệu, kích cỡ và model phù hợp với mọi đường ống của bạn!
Van bướm động cơ điện là gì?
Van bướm động cơ điện là loại van bướm được lắp thêm một động cơ điện (bộ truyền động điện) giúp van đống mở tự động, thay thế chức năng đóng mở thủ công như van bướm tay quay van bướm tay gạt. Điều này giúp kiểm soát tốt dòng chảy hơn và có thể phản hồi về trung tâm điều khiển các thông tin cần thiết.

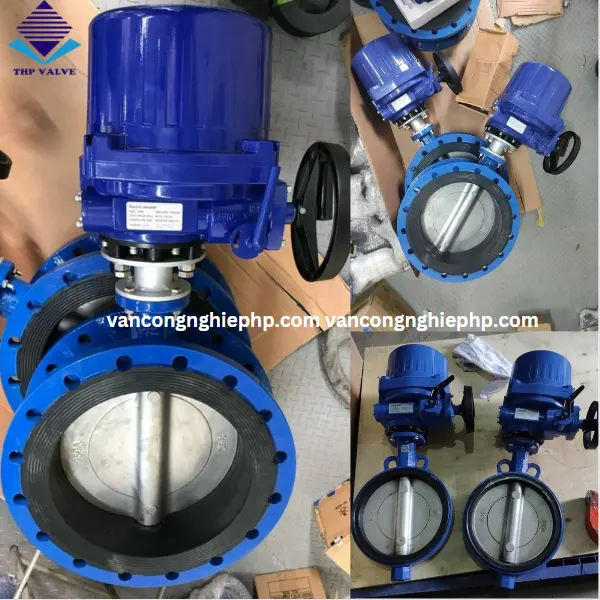

Hình ảnh van bướm Wonil Hàn Quốc được điều khiển bằng động cơ Kosaplus – Hàn Quốc.
Phân loại van bướm động cơ điện:
Dựa theo nguyên lý hoạt động, có thể chia van bướm điều khiển bằng động cơ điện thành 2 dạng chính, đó là:
Van bướm bằng động cơ điện ON / OFF:
Đối với dạng van bướm điều khiển động cơ điện on / off khi được cấp nguồn chỉ hoạt động theo một cơ chế là đóng hoàn toàn hoặc mở hoàn toàn.
Động cơ hoạt động, cơ cấu trục bánh răng sẽ tác động trực tiếp đến trục van bướm và khiến van chỉ quay góc từ 0 – 90 độ do tác động của công tắc hành trình bên trong động cơ. Ở vị trí 0 độ tương ứng với trạng thái van đang đóng hoàn toàn, khi đó cánh van đang ở vị trí vuông góc với hướng dòng chảy. Khi cánh van song song với hướng dòng chảy là lúc van mở hết cỡ.
Van bướm điều khiển động cơ điện tuyến tính:
Đây là van bướm điều khiển điện sử dụng tín hiệu annalog 4 – 20 mA giúp van đóng mở theo góc bằng cách điều chỉnh tín hiệu đầu vào. Tương ứng với mỗi tín hiệu, van bướm sẽ đóng mở theo góc tùy chỉnh trong phạm vi từ 0 – 90 độ. Van bướm điều khiển bằng động cơ điện tuyến tính thường được dùng để điều tiết dòng chảy nước hoặc khí nén và có giá thành cao hơn van bướm điện on/off.
Thông số kĩ thuật van bướm động cơ điện
Xuất xứ: | Đài Loan, Hàn Quốc |
Hãng sản xuất | Haitima – Kosaplus |
Kích cỡ | DN40 – DN50, DN65, DN80, DN100, DN125… DN400, DN500, DN800, DN1000, DN1200… |
Chất liệu thân van | Inox 304, inox 316, nhựa PVC, gang, thép |
Cánh, trục van | Inox304, inox 316 |
Gioăng làm kín | EPDM, PTFE |
Kiểu kết nối | Lắp mặt bích, Wafer |
Nhiệt độ làm việc | -10 ~ 220 độ C |
Áp lực cho phép | PN10, PN16 |
Điện áp sử dụng | 220VAC, 24VDC, 110V, 380V |
Tiêu chuẩn | JIS10K, BS, ANSI, DIN, IP67 |
Kiểu tác động | ON / OFF, tuyến tính theo góc |
Bảo hành | 12 tháng |
Cấu tạo van bướm động động cơ điện
Van bướm đóng mở bằng động cơ điện được cấu tạo từ hai bộ phận chính:
- Thân van bướm
- Bộ truyền động điện
Phần thân van bướm
Đây là phần van bướm cơ thông thường được lắp trực tiếp vào hệ thống đường ống. Tùy vào môi trường lưu chất mà ta nên lựa chọn chất liệu thân van sao cho phù hợp để quá trình sử dụng đạt được hiệu quả cao mà tăng được tuổi thọ của van.
– Đối với môi trường nước sạch hoặc nước thải đã qua sử lí thì ta nên lựa van bướm thân gang cánh inox
– Đối với môi trường nước thải và hóa chất nhẹ, và hơi nóng thì ta nên lựa chọn van bướm toàn thân inox gioăng PTFE (teplon)
– Trong trường hợp môi trường có nhiều hóa chất và axit ăn mòn nồng đọ cao ta nên lựa thân van bướm chất liệu UPVC, CPVC

Phần động cơ điện điều khiển van
Động cơ điều khiển van bướm được gắn vào trục van thay vị trí tay gạt bởi các bulon và đai ốc. Điện áp làm việc đa dạng 220VAC, 24VDC, 380V.
Động cơ điều khiển van theo dạng on/off hoặc lắp thêm bộ tuyến tính để điều chỉnh đóng mở theo góc. Động cơ điều khiển van còn có thêm bộ phận tay quay để vận hành thủ công khi mất điện.
Hiện nay, công ty Tuấn Hưng Phát chúng tôi đã và đang phân phối hai dòng van bướm đóng mở bằng động cơ điện khắp cả nước và có các đại lý tại Hà Nội, Đà Nẵng và Sài Gòn, đó là :
– Van bướm điều khiển bằng động cơ điện Kosaplus – Hàn Quốc
– Van bướm động cơ điện Haitima – Đài Loan.
Tất cả các model sản phẩm đều được nhập khẩu trực tiếp đầy đủ giấy tờ và bảo hành đổi mới 12 tháng miễn phí, hỗ trợ vận chuyển khắp 63 tỉnh thành Việt Nam.
Ưu điểm van bướm động cơ điện
– Van bướm modul điện sử dụng rộng rãi do có thể làm việc với nhiều loại điện áp thông dụng hiện nay
– Phần thân van bướm có thể hoạt động được với tất cả các loại môi trường khác nhau dù là khắc nghiệt nhất do tính phong phú về chất liệu cấu tạo. Kết cấu gọn gàng, lắp đặt dễ dàng và ít tốn diện tích không gian, có thể lắp dọc lắp ngang tùy vào yêu cầu của hệ thống.
– Van bướm điều khiển động cơ điện đóng mở linh hoạt bằng điện và có thể điều khiển bằng nút ấn công tắc hoặc thông qua tủ điện PLC để điều khiển tại phòng điều khiển trung tâm, đáp ứng được nhu cầu tự động hóa.
– Van lắp đặt và làm việc tốt, bền ở ngoài trời và trong điều kiện ẩm ướt do phần động cơ được sản xuất theo tiêu chuẩn chống ẩm IP67.
– Có nhiều model động cơ khác nhau để phù hợp với mọi cỡ van để đảm bảo động cơ có momen xoắn lớn nhất để đóng mở van nhẹ nhàng.
– Van bướm điều khiển bằng động cơ điện có tay quay để làm việc khi mất điện bằng cách vận hành quay vô lăng thủ công.
![]() Van bướm điều khiển động cơ điện Kosaplus Hàn Quốc |
Những lưu ý khi lắp đặt van bướm động cơ điện
Loại van bướm điều khiển bằng động cơ điện này thường được lắp đặt trong các hệ thống dạng kẹp. Nên khi lắp đặt thiết bị, mọi người cần phải lưu ý đến một số điều sau:
- Để không xảy ra tình trạng đệm cao su bị biến dạng, khi lắp đặt các bạn không nên siết quá chặt. Thậm chí việc siết chặt quá có thể gây kẹt lá van hoặc làm rò rỉ các môi chất ra ngoài. Vì thế, khi lắp hãy đảm bảo đĩa van được mở ở góc 1/4.
- Đảm bảo khoảng cách ở giữa 2 mặt bích đủ để lắp đặt và không khiến cho vòng đệm cao su bị biến dạng.
- Không nên sử dụng gioăng giữa 2 mặt bích và van. Cùng với đó, các bạn cần lựa chọn kích cỡ của van phù hợp với mặt bích. Để việc lắp đặt diễn ra nhanh chóng, thuận lợi.
- Đối với những dòng van bướm điều khiển điện bằng động cơ đã được lắp đặt thì không nên hàn mặt bích gần đó. Điều này sẽ tránh việc mối hàn bắn vào thiết bị, làm thiết bị bị hỏng hóc.
- Van có thể lắp đặt tùy thuộc vào từng nhu cầu sử dụng. Đồng thời, chúng cũng có thể lắp đặt linh động dạng thắng đứng hay nằm ngang đều được.
Báo giá van bướm động cơ điện

Tuấn Hưng Phát chuyên cung cấp van bướm điều khiển điện chính hãng, uy tín với xuất xứ Hàn Quốc, Đài Loan. Chúng tôi hiện đang làm độc quyền chính hãng 2 thương hiệu Kosaplus Hàn Quốc và Haitima Đài Loan. Hãy liên hệ ngay chúng tôi để được dịch vụ tốt nhất:
– Cung cấp catalogue miễn phí với đầy đủ các sản phẩm đang cung cấp.
– Cung cấp đầy đủ giấy tờ, chứng chỉ COCQ của nhà sản xuất.
– Cung cấp van bướm đóng mở động cơ điện nhập khẩu trực tiếp từ nhà sản xuất. Vì thế, chúng tooi sẽ đưa ra các mức giá tốt nhất trên thị trường. Đồng thời cũng làm giảm tối đa chi phí thương mại cho doanh nghiệp.
– Hỗ trợ tư vấn kĩ thuật, lắp đặt và hướng dẫn cách bảo trì, bảo dưỡng sản phẩm miễn phí.
– Miễn phí vận chuyển cho những đơn hàng từ 3 triệu đồng trở lên thuộc nội thành Hà Nội
– Hỗ trợ vận chuyển tất cả đơn hàng thuộc nội ngoại tỉnh với chi phí siêu rẻ.
– Bảo hành sản phẩm lên tới 1 năm, đổi mới hoàn toàn nếu xác nhận sản phẩm có lỗi do nhà sản xuất.
Qúy khách quan tâm đến sản phẩm van bướm động cơ điện do công ty Tuấn Hưng Phát cung cấp, vui lòng liên hệ:
