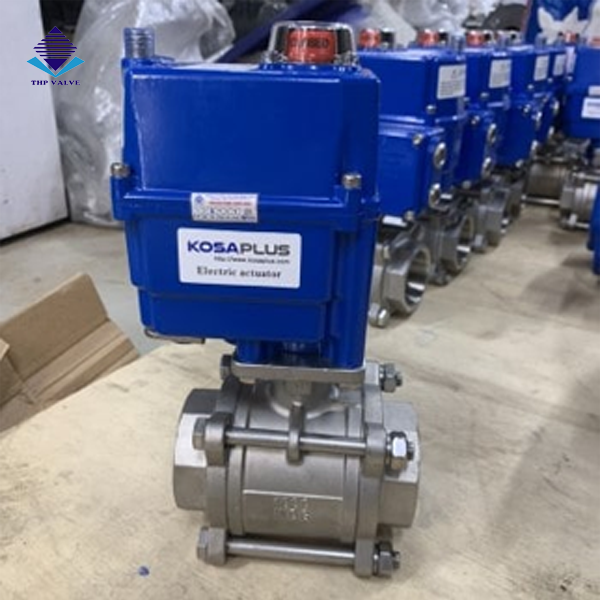

Van bi điều khiển điện có mắt báo giám sát hành trình mở đóng

Dòng van bi điều khiển điện là sản phẩm được sử dụng phổ biến trong nhiều hệ thống hiện nay. Có chức năng chính là đóng – mở, điều tiết dòng lưu chất. Để thuận tiện cho việc theo dõi, thiết bị được lắp đặt thêm công tắc giám sát hành trình đóng – mở. Chi tiết này giúp người dùng nắm bắt được tình trạng của van bi.

Vậy dòng van bi điều khiển điện có mắt báo giám sát hành trình đóng mở là gì? Có những điểm cộng, điểm trừ nào?… Bạn và Tuấn Hưng Phát cùng nhau tìm hiểu trong bài viết dưới đây nhé!

Van bi điều khiển điện có mắt báo giám sát hành trình đóng mở là gì?

Van bi điều khiển điện có mắt báo giám sát hành trình đóng mở là thiết bị có chức năng điều tiết dòng chảy ở dạng lỏng, khí hoặc hơi đi qua. Cho phép dòng lưu chất đi qua một cách hoàn toàn theo hướng thẳng hoặc là bị chặn lại.

Dòng van bi này cũng có bi van, lắp đặt ở bên trong. Bi van được thiết kế dạng hình trong có lỗ xuyên tâm, xoay trong trong gioăng làm kín. Bên cạnh đó, các thao tác đóng – mở của van đều được thực hiện tự động. Nhờ vào bộ điều khiển điện.

Với bộ điều khiển điện thì người dùng cần cung cấp dải điện 24v, 220v hoặc là 380v. Khi nhận được nguồn điện áp thích hợp thì bi van sẽ xoay theo một góc 90 độ. Được hoạt động theo góc độ đã lập trình sẵn. Từ đó, van sẽ chuyển đổi trạng thái đóng sang mở và ngược lại.

Ngoài ra, bộ điều khiển điện còn được chia ra làm 2 dạng: điều khiển tuyến tính và dạng điều khiển on/off. Phần thân được thiết kế dạng lắp ren hoặc lắp bích, với kích thước từ lớn đến bé. Thuận tiện cho việc lắp đặt vào những hệ thống có kích thước khác nhau.

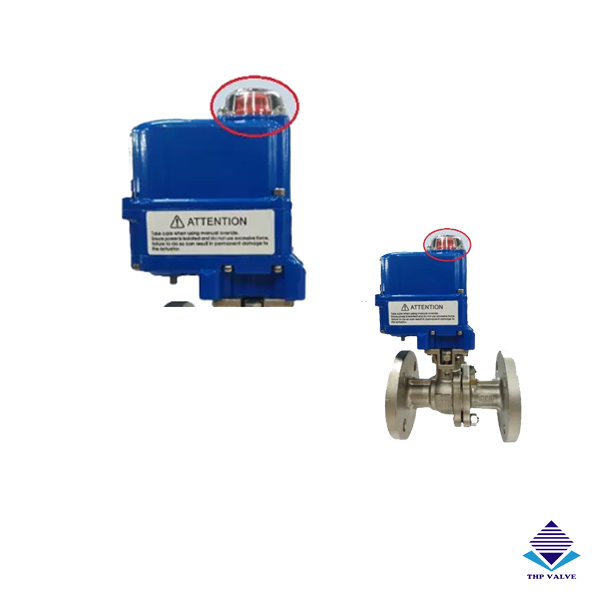

Công dụng của mắt báo giám sát hành trình đóng – mở

• Việc sử dụng mắt báo giám sát hành trình ngày càng được sử dụng phổ biến.
• Loại phụ kiện này được thiết kế dạng mặt trong suốt, giúp hiển thị được trạng thái đóng – mở van tốt. Giúp người dùng nắm bắt được tình trạng hiện tại của van bi.
• Loại công tác giám sát hành trình được làm từ nhiều chất liệu tốt. Nên hoạt động ổn định ở những môi trường khác nhau.
• Phụ kiện được nhập khẩu từ nhiều quốc gia như: Đài Loan, Hàn Quốc… Được sản xuất trên dây chuyền công nghệ cao, hiện đại.

>>> Tham khảo thêm bài viết: Van bi điều khiển điện

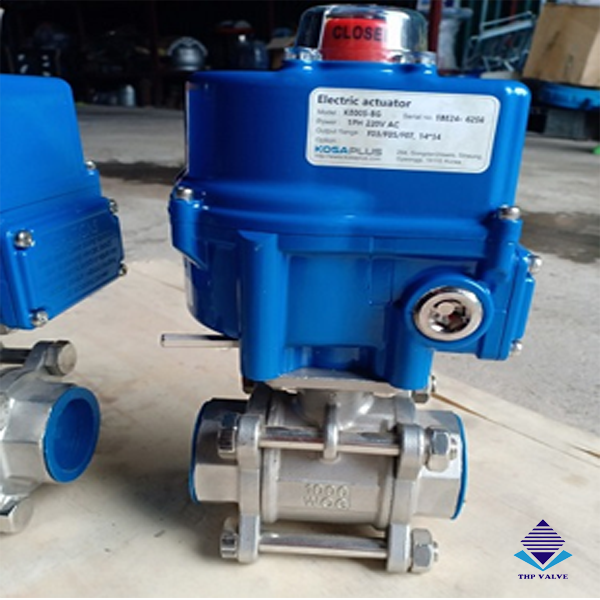

Thông số kỹ thuật của van bi điều khiển điện có mắt báo giám sát hành trình đóng mở

• Kích cỡ của van: từ DN15 cho đến DN200
• Chế tạo từ chất liệu: inox, gang, thép hoặc là nhựa
• Chất liệu chế tạo lớp gioăng: teflon
• Chi tiết động cơ: Được làm từ chất liệu hợp kim nhôm
• Lớp vỏ: Được phủ thêm lớp sơn Epoxy
• Sản xuất theo tiêu chuẩn: Ip67
• Bộ điện sử dụng dải điện áp: 24v, 220v hoặc là 380v.
• Hoạt động theo 2 dạng: dạng On/Off hoặc dạng tuyến tính
• Van được thiết kế dạng thân: 2 ngã, 3 ngã, 1 thân, 2 thân hoặc 3 thân
• Phần thân có kiểu kết nối: dạng lắp bích, lắp ren hoặc rắc co
• Hoạt động trong áp lực: PN10, PN16, PN25
• Hoạt động ở mức nhiệt độ: lên đến 200 độ C
• Thương hiệu nổi tiếng: KosaPlus, Haitima
• Nguồn gốc sản xuất: Hàn Quốc, Đài Loan.
• Chế độ bảo hành tốt nhất: 24 tháng

Lợi ích của van bi điều khiển điện có mặt báo giám sát hành trình đóng – mở

• Khi sử dụng loại van bi này thì mọi thao tác hoạt động đóng – mở sẽ được thực hiện hoàn toàn. Không cần sử dụng đến ngoại lực từ bên ngoài.
• Có thể thay thế hoàn tác các thao tác thủ công bằng tay như trước. Tiết kiệm được chi phí vận hành, tiết kiệm thời gian.
• Thích hợp lắp đặt trong các hệ thống có dây chuyền chế biến sản xuất. Yêu cầu sử dụng nhiều van cùng một lúc.
• Đáp ứng được những vị trí lắp đặt hệ thống như: trên cao, dưới sâu. Hoặc là những môi trường có độ độc hại cao. Những môi trường khó vận hành, thì dòng van này chính là sự lựa chọn tốt nhất.
• Van bi điều khiển điện  sử dụng dải điện áp đa dạng. Các mức điện áp này đều phổ biến tại Việt Nam. Thuận tiện cho việc hoạt động với những hệ thống có mức điện áp khác nhau.
• Chu trình đóng – mở nhanh và độ an toàn cao.
• Việc sử dụng công tắc giám sát hành trình, giúp người dùng quan sát được tình trạng của van bi.

Điểm cộng và điểm trừ của van bi điều khiển điện có mắt báo giám sát hành trình đóng mở

Điểm cộng của van bi điều khiển điện có mắt báo giám sát hành trình đóng mở

Ngoài chứa những đặc điểm chung của dòng van bi điều khiển điện thì loại van bi này có chứa một số đặc điểm riêng như:

• Phần thân được chế tạo từ những chất liệu khác nhau như: inox, gang, nhựa. Tạo ra cho van bi độ đa dạng và hoạt động được ở nhiều môi trường khác nhau.
• Bộ điều khiển điện có sự đa dạng về model. Những model này sẽ phù hợp với từng kích thước van bi khác nhau.
• Việc sử dụng bộ điện, có khả năng tạo ra được một lực momen lớn. Giúp mọi thao tá của van đều trở nên đơn giản, thực hiện nhanh gọn và nhẹ nhàng.
• Điểm cộng tiếp theo chính là: van bi điều khiển điện có công tác giám sát hành trình được sản xuất trên dây chuyền công nghệ tiên tiến. Các chi tiết được lắp ráp một cách chi tiết, tỉ mỉ. Hơn hết, đã trải qua nhiều khâu nghiêm ngặt. Nên van bi có độ bền vô cùng cao.
• Van bi sử dụng mức điện áp như 24v, 220v hoặc 380v. Thuận tiện cho việc sử dụng ỏ những môi trường khác nhau.
• Bộ đầu điện được chế tạo và sản xuất theo tiêu chuẩn Ip68. Giúp cho van bi có thể kháng nước và kháng bụi tốt.
• Công tắc hành trình có chức năng thông báo tình trạng đóng – mở cho người vận hành. Sản phẩm được sản xuất trên dây chuyền công nghệ cao.
• Dòng van bi được Tuấn Hưng Phát nhập khẩu trực tiếp từ Đài Loan và Hàn Quốc.

Điểm trừ của van bi điều khiển điện có mắt báo giám sát hành trình đóng mở

Bên cạnh những điểm cộng thì dòng van bi này vẫn có một vài điểm trừ. Tuy nhiên, các điểm trừ này không ảnh hưởng nhiều đến chất lượng của van. Cụ thể như sau:

• Thời gian thực hiện chu trình đóng – mở mất khá nhiều thời gian (10 đến 15s). Thời gian này chậm hơn cả bộ điều khiển khí nén.
• Đối với dạng van bi điều khiển điện có kết nối mặt bích với van bi cơ học. Thì trọng lượng có phần nặng hơn và cồng kềnh
• Việc sử dụng bộ điều khiển điện dễ xảy ra tình trạng bị om điện và dễ bị chảy nổ
• Giá thành sản phẩm cao hơn so với dạng van bi điều khiển khí nén.

>>> Xem thêm bài viết: Van bi điều khiển điện KosaPlus

Van bi điều khiển điện có mắt báo giám sát hành trình đóng  mở ứng dụng ở đâu?

Với những điểm cộng và điểm trừ và chức năng là đóng – mở và điều tiết dòng chảy một cách hiệu quả. Nên van bi được sử dụng phổ biến trong những hệ thống sau:

• Lắp đặt và sử dụng trong hệ thống cấp thoát nước ở những khu nhà cao tầng, thành phố
• Sử dụng trong những nhà máy đập thủy điện, những lò hơi, nhiệt luyện hoặc khí nén…
• Sử dụng phổ biến trong hệ thống hơi nóng, nước nóng, khí nóng, hệ thống gas hoặc đường ống hóa chất.
• Ứng dụng phổ biến trong nhà máy, dây chuyền sản xuất chế biến dược phẩm, nước giải khát hoặc rượu bia…

Chi tiết lắp ráp van bi điều khiển điện có mắt báo giám sát hành trình đóng mở

Van bi điều khiển điện có mắt báo giám sát hành trình đóng – mở được lắp ráp từ 2 chi tiết chính:

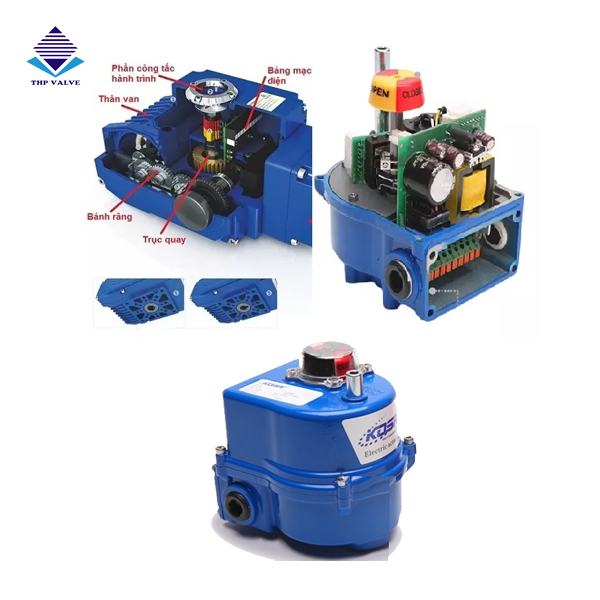

Bộ điều khiển điện

Với bộ điều khiển điện thì được chia ra làm 2 dạng: dạng tác động đơn và tác động kép. Ở 2 dạng tác động đều có mục đích chính là đóng – mở van. Còn về cấu tạo thì nó tương tự nhau. Trong bộ điều khiển điện được lắp ráp thêm các chi tiết khác nhau sau:

• Bảng mạch điện
• Tụ điện
• Công tác giám sát hành trình
• Bánh răng trợ lực chuyền cấp
• Trục truyền lực xoay xuống trục van
• Bộ điều khiển tuyến tính ( chi tiết này được sử dụng cho dòng van bi điện tuyến tính)

Bộ điện được lắp thêm mắt báo giám sát hành trình sử dụng nguồn điện 220v, 24v hoặc 380v. Phù hợp với mức điện áp của nhiều hệ thống.

Bộ điện có lớp vỏ được chế tạo hoàn toàn từ chất liệu hợp kim nhôm. Bên ngoài được phủ thêm một lớp sơn epoxy. Có khả năng chống bám bụi, chống được sự ăn mòn. Bên cạnh đó, giúp bộ điện hoạt động trong môi trường có nhiệt độ từ -20 cho đến 60 độ. Được sản xuất theo tiêu chuẩn ISO5211. Bên cạnh đó, còn được sản xuất theo tiêu chuẩn IP67 có khả năng kháng nước tốt. Giúp bảo vệ được bộ điện tránh được những tiếp xúc và tác nhân gây hại.

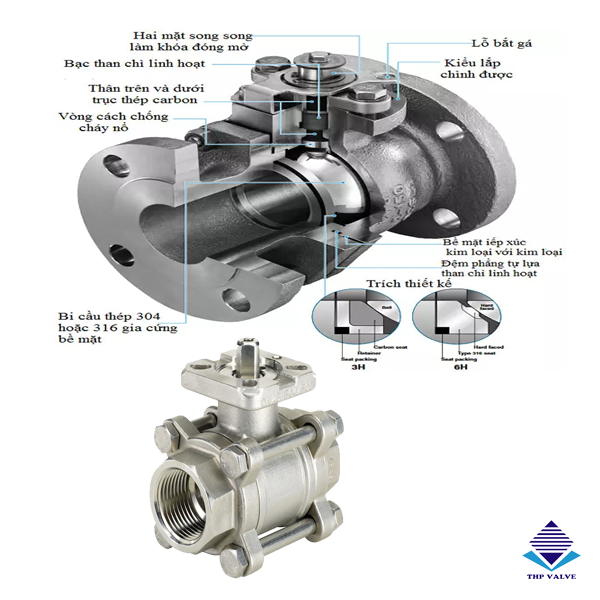

Thân van bi cơ

Phần thân của van bi thì được chế tạo từ nhiều chất liệu khác nhau như: inox, gang hoặc là nhựa. Được thiết kế dạng lắp ren hoặc lắp bích. Và được thiết kế dạng 2 ngã, 3 ngã. Trong thân van được lắp ráp thêm các chi tiết như: bi van, trục van, gioăng làm kín và  một số bộ phận khác như: bu lông, vòng đệm,…

Công tắc hành trình – Limit Switch box

Đây là chi tiết được lắp đặt ở trên bộ điều khiển điện. Có chức năng là hiển thị trạng thái hiện tại của van. Và truyền tín hiệu đó về tủ điều khiển, giúp người vận hành nắm bắt được trạng thái hiện tại của van bi. Từ đó, giúp người dùng nhận biết được trạng thái của van thông qua việc quan sát bằng mắt thường.

>>> Xem bài viết tham khảo: Van bi nhựa điều khiển điện

Van bi điều khiển điện có mắt báo giám sát hành trình đóng mở hoạt động theo nguyên lý nào?

Van bi điều khiển điện có công tắc giám sát hành trình đóng – mở hoạt động theo nguyên lý như sau:

Van bi điện hoạt động theo nguyên lý xoay một góc 90 độ của bi van. Giúp cho bi van thực hiện thao tác đóng – mở một cách dễ dàng. Thiết bị được chia ra làm 2 dạng và 2 dạng có cách thức hoạt động khác nhau. Cụ thể như sau:

• Van bi điều khiển điện: Với dạng này thì người dùng có thể điều tiết dòng nước chảy theo những góc khác nhau. Dựa vào dòng tín hiệu điện loại 4-20mA để thay đổi góc xoay. Dạng hoạt động này có độ linh hoạt cao, tính hiệu quả tuyệt vời.
• Van bi điều khiển điện dạng On/Off: Dạng này giúp van hoạt động theo 2 chế độ: đóng hoàn toàn – mở hoàn toàn. Dạng điều khiển này thì không có khả năng điều tiết dòng chảy theo những góc khác nhau.

>>> Tham khảo bài viết: Van bi 3 ngã điều khiển điện

Cách bảo trì van bi điều khiển điện có mắt báo giám sát hành trình đóng mở

• Đầu tiên, cần loại bỏ những áp lực từ 2 phía mặt bích hoặc ren trước khi tháo các kết nối.
• Trong quá trình tháo tời thì cần lắp lại và bảo vệ gioăng làm kín. Tránh tình trạng sử dụng các dụng cụ không chuyên tháo ra và làm rách gioăng.
• Khi lắp đặt các bu lông, đai ốc cần siết chặt và đối xứng.
• Cần vệ sinh lau lại được chà bằng vải lụa sạch, mịn có tẩm chất tẩy rửa. Tránh các sợi rơi ra dính vào các chi tiết của van bi.
• Các bộ phận thay thế cần phải được lau sạch trước khi lắp
• Cần sử dụng dầu, mỡ để bôi trơn. Và cần tương thích với chất liệu làm van và gioăng làm kín.

Địa chỉ phân phối van bi điều khiển điện có mắt giám sát hành trình

Tuấn Hưng Phát được biết đến là đơn vị chuyên nhập khẩu trực tiếp và phân phối các dòng van bi điều khiển điện có mắt báo giám sát hành trình đóng mở. Các dòng van công nghiệp, thiết bị đo lưu lượng và phụ kiện đường ống chất lượng. Đến với Tuấn Hưng Phát, khách hàng không cần phải bận tâm đến giá thành và chất lượng. Vì các sản phẩm được nhập khẩu trực tiếp nên giá thành và chất lượng luôn tốt nhất.

Sản phẩm được nhập khẩu và phân phối độc quyền trên thị trường Việt Nam từ 2 thương hiệu nổi tiếng KosaPlus – Hàn Quốc và Haitima – Đài Loan.

Bên cạnh đó, sản phẩm đều được hưởng chế độ bảo hành ở mức tốt nhất, lên đến 24 tháng. Chế độ 1 đổi 1 khi xuất hiện lỗi từ nhà sản xuất. Cung cấp đầy đủ giấy tờ chứng nhận.

Để có thể hiểu rõ hơn về sản phẩm, giá thành chính xác. Quý khách hãy liên hệ ngay với chúng tối để nhân viên tư vấn miễn phí. Và giải đáp mọi thắc mắc, báo giá nhanh nhất.
