Van bi chạy bằng mô tơ điện

Van bi chạy bằng mô tơ điện | Electric control ball valve – Van bi điều khiển điện nhập khẩu chính hãng Hàn Quốc – Đài loan | Giá tốt nhất – Đủ các size

Chuyên cung cấp cấp các loại van điều khiển tự động, van chạy bằng điện, van chạy bằng khí nén. Van bi điều khiển bằng mô tơ điện sử dụng động cơ điện với điện áp 220VAC, 24VDC, 380V giúp van hoạt động đóng mở và điều tiết lưu lượng dòng chảy đi qua van. Tiêu chuẩn chống ẩm IP67 giúp van hoạt động tốt trong điều kiện ngoài trời.

I. Mô tả van bi chạy bằng mô tơ điện

– Van bi chạy bằng mô tơ điện là van bi được điều khiển đóng mở nhờ kết nối với một mô tơ – bộ điều khiển điện. Khi cấp nguồn cho mô tơ điện, động cơ hoạt động thì lực quay của động cơ sẽ tác động đến trục van bi giúp bi van quay một góc 90 độ – tương ứng với vị trí đóng hoàn toàn và mở hoàn toàn của van.

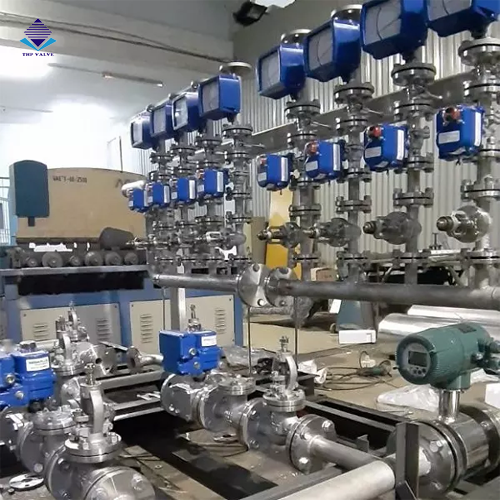

– Hiện nay, van bi điều khiển bằng mô tơ điện ngày càng được sử dụng rộng rãi trong các nhà máy, khu CN do tính đóng mở chính xác, có thể kết nối với tủ PLC trong phòng điều khiển để theo dõi quá trình hoạt động của van. Việc sử dụng van bi điện rất tiết kiệm về nhân công, sức lao động của con người, mang lại hiệu quả kinh tế cao, đáp ứng đúng nhu cầu hiện đại hóa trong công nghiệp.

– Trong thời gian vừa qua, công ty Tuấn Hưng Phát đang là nhà phân phối độc quyền hai dòng van bi chạy bằng mô tơ điện của Đài Loan, Hàn Quốc, đó là:

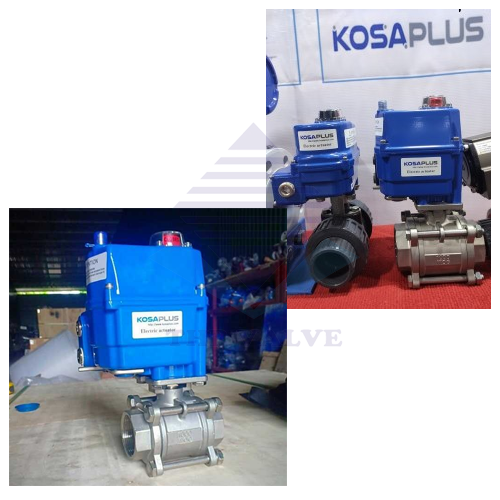

+ Van bi chạy bằng mô tơ điện Kosaplus – Hàn Quốc

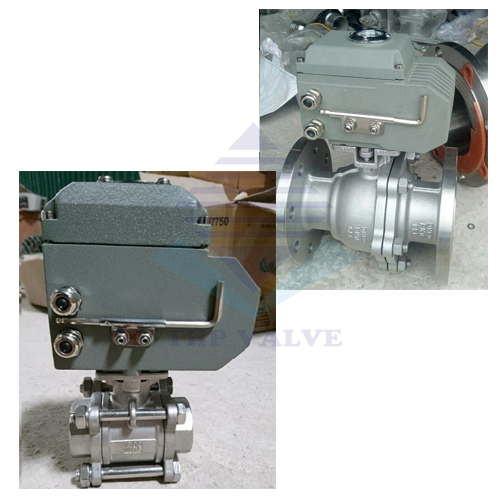

+ Van bi chạy bằng mô tơ điện Haitima – Đài Loan.

” TÊN THƯỜNG GỌI KHÁC CỦA VAN BI CHẠY BẰNG MÔ TƠ ĐIỆN.

• Van bi điều khiển điện
• Van bi điều khiển bằng điện
• Van bi điện
• Van bi điện ON/OFF
• Van bi điện tuyến tính
• Van bi đóng mở bằng điện
• Van bi chạy bằng mô tơ điện Đài Loan
• Van bi chạy bằng mô tơ điện Hàn Quốc

II. Thông số kĩ thuật của van bi chạy bằng mô tơ điện

” THÔNG SỐ KĨ THUẬT:

• Dãi kích cỡ: DN15 – DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200…
• Chất liệu thân van: gang, thép, inox SUS316, SUS304, SUS201, nhựa PVC
• Trục, bi van: inox 304 (CF8)
• Vòng làm kín: EPDM. PTFE (teplon)
• Kiểu kết nối: lắp ren, lắp bích, hàn
• Tiêu chuẩn: JIS, BS, ANSI
• Điện áp: 220VAC, 380V, 24VDC
• Dạng điều khiển: ON/OFF, tuyến tính theo góc
• Tiêu chuẩn: IP67
• Nhiệt độ cho phép: ~200 độ C
• Áp lực cho phép: PN16, PN25, PN40
• Xuất xứ: Đài Loan, Hàn Quốc
• Bảo hành: 12 tháng
• Giấy tờ: đầy đủ

Hình ảnh van bi inox điều khiển điện lắp ren và lắp mặt bích

Cấu tạo của van bi điều khiển điện

Van bi chạy bằng mô tơ điện có cấu tạo đơn giản, gồm 1 van bi và 1 động cơ điện – mô tơ điện kết nối với nhau

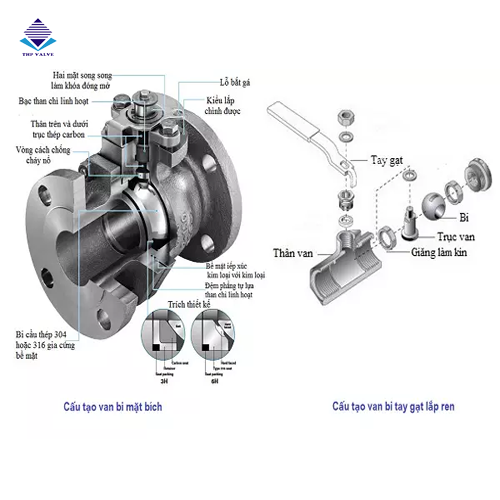

a, Van bi cơ

– Van bi là loại van đóng mở nhanh, thông thường được điều khiển bằng tay gạt. Van bi với cấu tạo gồm; thân van, trục van, bi van, bộ phận làm kín và tay gạt.

– Van bi đóng mở bằng cách truyền lực tác động đến trục van, trục van được gắn cố định và bi van. Bi van là một quả cầu inox rỗng bên trong, khoét 2 lỗ đối xứng để dòng lưu chất đi qua nó. lực tác động khiến bi van quay một góc từ 0 – 90 độ (tương ứng với trạng thái đóng hoàn toàn và mở hoàn toàn). Khi 2 lỗ bi song ong với hướng dòng chảy thì đó là lúc van được mở tuyệt đối, còn van đóng hoàn toàn là khi 2 lỗ bi vuông góc với đường ống.

– Tùy thuộc vào môi trường làm việc mà người ta lựa chọn các chất liệu của van bi sao cho phù hợp để van có thể hoạt động hiệu quả mà tuổi thọ của van được bền nhất. Chúng tôi có nhưng van bi với chất liệu từ inox SUS304, SUS316, SUS201, van bi thân thép, cánh inox hay van bi thân gang, van bi nhựa PVC, UPVC, CPVC, đến van bi chất liệu đồng…

– Để hiệu quả hơn trong quá trình đóng mở mà tiết kiệm được nhân công, sức lao động của con người, các kĩ sư đã thiết kế sản phẩm van bi chạy bằng động cơ điện. Động cơ điện sử dụng điện áp 1 chiều, xoay chiều, một pha, ba pha để điều khiển van không chỉ đơn thuần là đóng mở on/ff và giúp van có thể đóng mở theo góc để điều tiết dòng chảy.

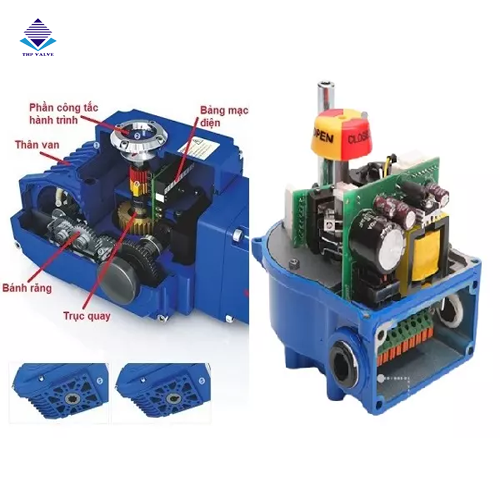

b,Động cơ điện

– Được nhập trực tiếp Hàn Quốc – Đài Loan, động cơ điện khi được cấp nguồn sẽ chạy và tác động lực momen xoắn khiến van bi quay một góc 90 độ.

– Ở hai vị trí 0 độ và 90 độ của động cơ được gắn công tắc hành trình, khi van di chuyển đến vị trí này sẽ gặp công tắc hành trình và van dừng lại.

– Hiện nay, chúng tôi đang cung cấp van bi chạy bằng động cơ điện KosaPlus – Korea và Haitima – Taiwan với đầy đủ giấy tờ, giá cạnh tranh nhất đến tay người tiêu dùng.

Qúy vị có thể xem qua về Van bi điều khiển bằng khí nén để lựa chọn sản phẩm có quá trình đóng mở nhanh hơn bằng áp suất khí nén.
