Trong thời kì công nghệ phát triển ngày nay, van điều khiển điện là dòng van ngày càng được sử dụng trong các hệ thống nước, hơi ngày càng rộng rãi từ dân dụng, xây dựng đến các hệ thống công nghiệp. Đảm bảo cho các quá trình sản xuất và vận hành ngày càng được hiện đại hóa, tự động hóa. Van điều khiển điện ngày càng được sản xuất đa dạng về mẫu mã, chất lượng và chủng loại đã mang đến người dùng phong phú trong sự lựa chọn. Vậy thế nào là van điều khiển điện, cấu tạo, phân loại và lợi ích của chúng ra sao? Hãy tiếp tục tìm hiểu ở những thông tin bên dưới nhé!

Van điều khiển bằng điện Van điều khiển điện là gì?

Van điều khiển điện (Electric control valve) là một trong những dòng van công nghiệp phổ biến hiện nay mà ngày càng không thể thiếu được. Chúng là những loại van lắp đặt trong đường ống giúp người dùng đóng mở hoặc điều tiết lưu lượng tự động hoàn toàn bằng điện.

Van điều khiển bằng điện là sự kết hợp giữa thân van và một bộ truyền động điện [động cơ điện], động cơ sẽ được kết nối trực tiếp với trục của van, sử dụng các nguồn điện áp như 220VAC, 110V, 24VDC hoặc 380V để vận hành. Khi động cơ quay thì sẽ tác động lực momen xoắn khiến trục van quay theo các góc phù hợp để van đóng hoặc mở.

Van điều khiển điện vận hành tự động mang đến sự hoạt động chính xác và độ tin cậy cao, đã được chứng minh và áp dụng thực tiễn trong nhiều năm qua, phù hợp với những hệ thống tự động hóa giúp giảm thiểu rất nhiều về chi phí nhân công vận hành bằng tay.

Là loại van dùng để kiểm soát chất lỏng cực kì tốt, ứng dụng thực tiễn trong nhiều ngành nghề như cấp – thoát – xử lý nước, dầu khí, hóa chất, thực phẩm, khai thác nguyên – nhiên liệu và trong các nhà máy sản xuất của nhiều lĩnh vực khác.

Van điều khiển điện được chia làm 2 loại điều khiển chính, đó là van điều khiển điện on off (chỉ đóng hoặc mở) hoặc van điều khiển tuyến tính (đóng mở theo các góc khác nhau).

Hiện nay đươc Tuấn Hưng Phát chúng tôi cung cấp đa dạng xuất xứ, chủng loại như Đài Loan, Hàn Quốc, Nhật Bản, các nước EU, G7 với nhiều mẫu mã, kích thước khác nhau có đầy đủ giấy tờ, CO, CQ, PKL… Mang đến đa dạng lựa chọn cho các Qúy khách hàng với mức giá và hậu mãi hấp dẫn.

Cấu tạo của van điều khiển bằng điện

Van điều khiển điện cấu tạo đơn giản chỉ 2 bộ phận bao gồm thân van và động cơ điện

Cấu tạo thân van điều khiển điện

Thân van là bộ phận được kết nối với đường ống, đó là các loại van 2 chiều như van cổng, van bướm, van bi hoặc van cầu chữ ngã. Kích cỡ van và chất liệu van sẽ khác nhau ở các trường hợp, môi trường sử dụng là yếu tố quyết định chất liệu thân van là gang, inox, nhựa hay thép,…

Phần van cơ sẽ lắp với bộ điều khiển ở trục van, nó sẽ chịu sự tác động và điều khiển bởi động cơ điện. Về cấu tạo cơ bản của các loại van cơ bao gồm thân van, cánh van, trục van, đĩa van và gioăng làm kín.

Sẽ có những loại van phù hợp cho các môi trường sử dụng, nhưng thông thường dùng cho nước và các chất lỏng khác thì van bướm là loại thích hợp nhất, còn môi trường khí, gas thì dùng van bi còn van cầu thích hợp cho các hệ thống hơi nóng.

Bộ truyền động điện điều khiển van

Phần bộ điều khiển có vai trò như đầu não của van. Dựa theo thân van mà các bộ điều khiển cũng khác nhau một chút. Nhưng cơ bản chúng sẽ có cuộn mô tơ, bo mạch xử lý và cơ cấu trục bánh răng để truyền động tới trục van. Tất cả các chi tiết này sẽ được bảo vệ bởi vỏ động cơ tiêu chuẩn chống thâm IP65, IP67, IP68…

Điện áp cấp nguồn sẽ giúp động cơ hoạt động, ở Việt Nam hiện nay, chúng tôi đang cung cấp động cơ điều khiển van có điện áp một chiều 24v, xoay chiều 220V và 3 pha 380v.

Khi cấp nguồn cho động cơ khiến động cơ xoay và van sẽ hoạt động từ đó đến khi hết tru trình thì sẽ tự ngắt. Mối kích cỡ thân van sẽ có động cơ phù hợp nhất về lực kéo để sao cho van hoạt động với tuổi thọ cao nhất.

Chính vì thế, động cơ điện điều khiển van sẽ là bộ phận quan trọng nhất của van điều khiển điện.

Nguyên lý hoạt động của van điều khiển điện

Van điều khiển điện hiện nay có 2 loại chính với nguyên lý hoạt động khác nhau và được sử dụng với mục đích khác nhau.

Van điều khiển điện on off

Van điện ON – OFF tức là loại van này sẽ hoạt động với cơ chế đóng hoàn toàn hoặc mở hoàn toàn. Tùy theo mục đích sử dụng chúng ta sẽ cài đặt van ở trạng thái thường đóng hoặc thường mở.

Khi cấp nguồn thì động cơ chạy giúp van chạy một chu trình đóng hoàn toàn hoặc mở hoàn toàn, sau khi hết chu trình van sẽ tự ngắt để không bị om điện như van điện từ.

Van điều khiển điện tuyến tính

Van điều khiển điện tuyến tính giúp vận hành đóng mở van theo các góc độ khác nhau điều tiết lưu dòng chảy khi qua van bằng bộ tín hiệu analog 4 – 20 mA hoặc 0 – 10 mA.

Van điện tuyến tính giúp kiểm soát lưu chất đầu ra nên vì vậy chỉ phù hợp với những hệ thống cần đến chức năng này. Chính vì vậy, van điều khiển điện tuyến tính thường có giá thành cao hơn rất nhiều so với van điều khiển điện on off.

Thông số kĩ thuật van điều khiển điện

Ở đây, tôi sẽ nêu ra các thông số chung của các loại van điều khiển điện, vì mỗi loại van điều khiển điện sẽ có các thông số kĩ thuật riêng, Qúy vị nên tìm hiểu thông số chi tiết trong mỗi sản phẩm ở trên.

  • Kích cỡ van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
  • Vật liệu van: inox 304, inox 316, thép, gang, nhựa UPVC, CPVC,…
  • Kiểu nối: mặt bích, rắc co, hàn
  • Tiêu chuẩn mặt bích: JIS, BS, ANSI Clas150
  • Áp lực làm việc: PN10, PN16, PN25, PN40, PN63
  • Điện áp: 24VDC, 220VAC, 380V
  • Điều khiển: ON OFF, Tuyến tính
  • Tiêu chuẩn: IP67, IP68
  • Xuất xứ: Hàn Quốc, Đài Loan, EU, G7
  • Bảo hành: 12 tháng.

Hiện nay, Chúng tôi đang là nhà phân phối độc quyền các dòng van bi, van bướm điều khiển điện chính hãng Kosaplus Hàn Quốc và Haitima Đài Loan. Sản phẩm được nhập khẩu trực tiếp đầy đủ giấy tờ COCQ… và lưu kho với số lượng lớn các kịch cỡ khác nhau. Cam kết chính hãng, giá tốt nhất, sãn sàng gia hàng tận nơi.

Liên hệ ngay Hotline: 0865.972.968 và Email: Duc@tuanhungphat.vn để được tư vấn và báo giá van điều khiển điện tốt nhất !

Một số loại van điều khiển điện phổ biến hiện nay

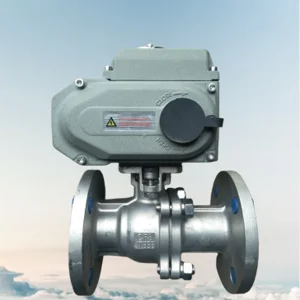

Van bi điều khiển điện – Electric control ball valve

Đây là một trong những loại van điều khiển điện phổ biến nhất. Kích cỡ đa dạng với nhiều chủng loại khác nhau và được ứng dụng trong các hệ thống nước, hơi nóng, khí nén, hóa chất…

Một số loại van bi điều khiển điện phổ biến như:

  • Van bi inox ren điều khiển điện
  • Van bi inox mặt bích điều khiển điện
  • Van bi inox 3 ngã điều khiển điện
  • Van bi nhựa điều khiển điện

Tùy theo từng môi trường làm việc mà chúng tôi sẽ mang đến giải pháp phù hợp nhất về van bi điện cho hệ thống của bạn.

Van bướm điều khiển điện – Electric control buttefly valve

Đây cũng là một loại van điều khiển điện thông dụng. Van bướm điều khiển điện là sự kết hợp của thân van bướm và được điều khiển với động cơ điện. Van bướm điện được sản xuất để phù hợp với các đường ống kích thước lớn và phù hợp với các hệ thống cấp thoát nước trong sinh hoạt, công nghiệp và các dạng chất lỏng như dầu, hóa chất,…

Các dạng van bướm điều khiển điện thường gặp như:

  • Van bướm gang điều khiển điện
  • Van bướm nhựa điều khiển điện
  • Van bướm mặt bích điều khiển điện
  • Van bướm inox điều khiển điện

Van cổng điều khiển điện – Electric control gate valve

Cũng như van bướm và van bi điều khiển điện, van cổng điều khiển điện là van cổng được kết nối với bộ điều khiển điện để điều khiển quá trình đóng mở của van.

Tuy nhiên van cổng điều khiển điện chỉ thường được dùng cho quá trình đóng hoàn toàn và mở hoàn toàn để cho phép hoặc cản trở dòng chảy đi qua. Vì cấu tạo cánh van dạng cửa, nếu để tiều tiết lưu chất sẽ tạo ra sự chênh áp dẫn tới bào mòn và gây hư hại tới cánh van.

Van cổng điều khiển điện thường sản xuất với kích thước lớn sử dụng điện áp xoay chiều 220v hoặc điện áp 3 pha 380V để vận hành.

Van cầu điều khiển điện –  Electric control globe valve

Van cầu điều khiển điện là thiết bị công nghiệp dùng cho các môi trường hơi nóng hoặc khí nóng hay những môi trường có nhiệt độ, áp lực cao. Van cầu điều khiển điện có thân van dạng 2 ngã, kích cỡ thông dụng từ DN15, DN20, DN25, DN32, DN40, DN50, D65, DN80, DN100, DN150, DN200,… và được kết nối với đường ống theo kiểu mặt bích. Chất liệu thân van bằng gang, thép hoặc inox để phù hợp với nhiều môi trường sử dụng.

Ưu điểm của van nước điều khiển điện

Van đóng mở bằng điện là một thiết bị tự động hóa trong sản xuất, khi sử dụng thiết bị này mang lại những lợi ích sau:

  • Đóng mở chính xác hoàn toàn tự động, thay thế sức lao động của con người và tiết kiệm chi phí nhân công vận hành.
  • Có thể điều khiển và nhận biết quá trình hoạt động của van từ xa
  • Độ chính xác cao, độ tin cậy cao
  • Sử dụng cho mọi kích thước đường ống và môi trường sử dụng
  • Chịu được môi trường làm việc khắc nghiệt, nhiệt độ cao, áp suất lớn
  • Nguồn điện sử dụng đa dạng, có thể lắp đặt mọi nơi
  • Chi phí đầu tư thấp mang lại giá trị thiết thực cao và lâu bền
  • Có thể thao tác vận hành bằng tay khi không có điện.
  • Sản phẩm được nhập khẩu chính hãng, đầy đủ giấy tờ, chứng từ đi kèm, luôn có sẵn với số lượng lớn.

Lưu ý khi lựa chọn van điều khiển điện

Trước khi lựa chọn sản phẩm cho hệ thống, đối với những nhà cung cấp họ không tư vấn chính xác và đưa ra giải pháp phù hợp thì đây sẽ là những điểm lưu ý nên ghi vào sổ của người mua hàng về van điện:

Kích cỡ van: Nhiều người mua hàng mà khi chúng tôi hỏi về kích cỡ sử dụng trong đường ống mà không trả lời được thì cũng bó tay thôi nhỉ. Thông thường những đường ống có kích cỡ trên phi 60 thì thường cần van kết nối kiểu mặt bích sẽ tạo sự chắc chắn. Còn những kích thước đường ống bé hơn phi 60 thì có thể cân đối chọn lựa giữa lẳ ren, mặt bích hoặc rắc co tùy theo nhu cầu.

Môi trường sử dụng của van điều khiển điện: Đây là yếu tố quyết định đến chất liệu của thân van vì mỗi vật liệu khác nhau sẽ phù hợp với môi trường chuyên dụng của nó và giá thành chúng cũng có sự khác biệt. Chẳng hặn như môi tường nước có thể dùng nhựa PVC hoặc gang, đối với hóa chất thì dùng inox hoặc nhựa UPVC, CPVC,…

Áp suất và nhiệt độ trong và ngoài đường ống sử dụng là bao nhiêu để lựa chọn vật liệu van cho phù hợp.

Điện áp sử dụng của hệ thống mình là bao nhiêu để chọn van điều khiển điện có dải điện áp phù hợp.

Cần điều khiển van chỉ đóng hoặc mở hay là còn đóng mở theo góc để điều tiết lưu lượng?
