Van bướm mặt bích điều khiển điện

Cung cấp các sản phẩm van bướm mặt bích điều khiển điện có đa dạng các kết nối JIS10K, BS. Sản phẩm này có đa dạng quy cách và sự lựa chọn với nhiều mức giá tốt nhất.

Van bướm mặt bích điều khiển điện là gì?

Van bướm 2 mặt bích điều khiển bằng điện là van cánh bướm 2 mặt bích được kết nối và điều khiển bởi 1 bộ truyền động điện sử dụng điện áp 24v, 220v hoặc 380v. Van giúp quá trình đóng mở tự động hóa và kết nối được với nhiều thiết bị khác, sử dụng trong đường ống để đóng mở và điều tiết lưu lượng dòng chảy khi đi qua van.

Van bướm mặt bích là một thiết bị van công nghiệp được dùng để đóng mở và điều tiết lưu lượng dòng chảy trong đường ống. Van chuyên dùng trong các hệ thống dẫn nước, xăng, dầu,… Van bướm mặt bích là sản phẩm có gắn liền 2 mặt bích trên thân van giúp việc kết nối trực tiếp với đường ống trở nên dễ dàng và tiện lợi.

Các sản phẩm chúng tôi cung cấp đều phù hợp với nhu cầu của người tiêu dùng, đầy đủ các loại điện áp như 220VAC, 24VDC hoặc điện áp 3 pha 380V. Có 2 loại điều khiển vận hành chính:

• Van bướm lắp bích điều khiển điện On – off
• Van bướm lắp bích điều khiển điện tuyến tính

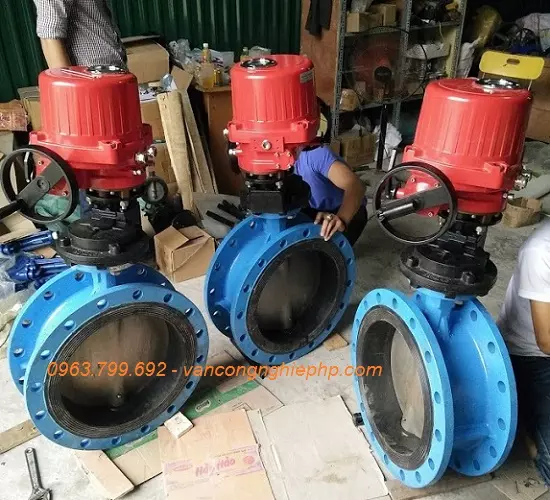

Van bướm điều khiển điện mặt bích Kosaplus – Hàn Quốc

Van bướm điện này được gọi với nhiều cái tên khác nhau như:

– Van bướm điều khiển điện dạng flanger

– Van bướm điều khiển điện kiểu 2 mặt bích

– Van bướm BB điều khiển điện

Cấu tạo van bướm 2 bích điều khiển điện:

Gồm 2 phần, đó là:

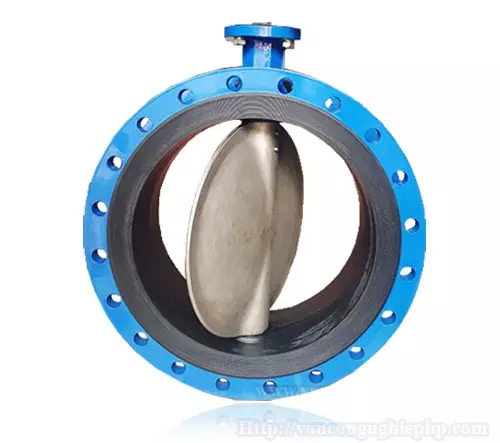

Thân van bướm

Phần thân van bướm cũng như các loại van bướm khác, sử dụng cánh van để đóng mở theo từng góc cài đặt khác nhau từ 0 – 90 độ nhờ vào chuyển động của lá van. Van có thể dùng để đóng mở hoàn toàn hoặc đóng mở theo nhiều góc khác nhau để điều tiết lưu lượng dòng chảy.

Thân van bướm có gắn liền 2 mặt bích theo tiêu chuẩn JIS, ANSI, DIN, BS giúp van kết nối trực tiếp với mặt bích của đường ống, giúp việc kết nối được dễ dàng hơn, tăng khả năng chịu đựng và chống rò rỉ cho van.

Phần thân van được cấu tạo gồm:

– Thân van: Gang, inox , thép

– Trục van: inox 304

– Cánh van: thép, inox, gang

– Đệm làm kín: EPDM, PTFE, thép

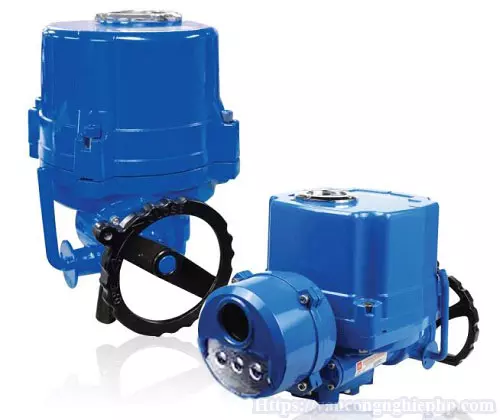

Electric actuator

Thực chất đây là một mô tơ điện thông minh, bên trong có bo mạch điều khiển, đấu dây, cuộn mô tơ, hệ thống trục, bánh răng,…

Tất cả liên kết với nhau tạo thành 1 khối hoàn chỉnh được bảo vệ bởi tiêu chuẩn chống thấm IP67, bên ngoài là lớp vỏ bằng hợp kim cao cấp có sơn epoxy bảo vệ.

Động cơ này lắp trực tiếp vào trục van, được cố định bở giá đỡ có các bulong xiết chắc chắn. Có nhiều loại động cơ sử dụng các nguồn phổ biến như AC 220V, DC 24V, AC 380V tùy theo kích cỡ của van và nhu cầu của người sử dụng.

Thiết bị này có bo mạch xử lý có các chân kết nối về tủ điện, thông báo trạng thái đóng mở, chỉ báo đèn, xuất tín hiệu 4 ~ 20 mA,… Trong quá trình vận hành, chẳng may gặp sự cố thì van bướm điện mặt bích vẫn có bộ phận để vận hành bằng tay khiến quá trình sản xuất không bị ngừng trệ.

Ưu điểm của van bướm điện mặt bích

• Đối với van bướm 2 mặt bích điều khiển điện, điều đáng nói là sự thuận lợi trong quá trình lắp đặt. Bởi vì thiết kế sẵn 2 mặt bích tên thân van nên chỉ cần tìm mặt bích của đường ống phù hợp rồi kết nối vào là xong. Hơn nữa, đây là loại van được sản xuất với nhiều kích cỡ, khiến van có thể lắp đặt với mọi loại đường ống hiện có.
• Thân van có độ dầy và nặng hơn van bướm điện dạng wafer hay dạng lug bình thường, nên van có thể chịu đựng được với nhiệt độ và áp lực cao hơn, chịu được axit và nhiều môi trường độc hại.
• Thích hợp cho các loại đường ống có kích thước lớn.
• Van vận hành ổn định, tuổi thọ cao, không gây tiếng ồn
• Van đóng mở từ từ, hạn chế hiện tượng búa nước
• Việc kết nối, điều khiển, và nhận tín hiệu từ xa nên có thể lắp đặt với ở nhiều vị trí và không gian khác nhau
• Vận hành đa chức năng, dùng được trong nhiều loại lưu chất nên được ứng dụng đa dạng, không chỉ là nước, nước thải mà còn nhiều các loại chất lỏng, khí khác.

Thông số van bướm BB điều khiển điện

Thông số kỹ thuật:

• Kích thước van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN60
• Thân van: gang dẻo
• Cánh, trục van: inox 304
• Gioăng: EPDM
• Kiểu kết nối: mặt bích tiêu chuẩn: JIS, BS/PN16, ANSI Clas 150
• Áp lực làm việc: PN10, PN16
• Vỏ động cơ: hợp kim nhôm
• Cấp độ bảo vệ: IP67
• Điện áp: 24VDC, 220VAC, 380V
• Dạng điều khiển: điều khiển ON/OFF hoặc tuyến tính
• Tích hợp thêm bộ phận đóng mở bằng tay khi xảy ra tình trạng mất điện, lỗi bộ điều khiển.
• Xuất xứ: Kosaplus – Hàn Quốc & Haitima – Đài Loan.
• Bảo hành: 24 tháng

Phân loại van bướm mặt bích điều khiển điện

Hiện nay, dòng van bướm điều khiển điện đang có 2 loại chính đó là: van bướm đóng mở ON / OFF và vận hành tuyến tính theo góc. Nhìn chung, chúng đều có tác dụng giúp van đóng mở bằng động cơ điện, nhưng xét về kĩ thuật và giá thành chúng có sự khác nhau rõ rệt.

Van bướm mặt bích điều khiển điện ON / OFF

Đối với dòng van bướm hai mặt bích điều khiển điện on / offf. Khi cấp nguồn, van chỉ hoạt động theo 2 chế độ: đóng hoàn toàn hoặc mở hoàn toàn. Vì vậy chỉ thích hợp với hệ thống thỏa mãn yêu cầu kĩ thuật của loại van này. Bên trong phần động cơ sẽ có 2 đầu giới hạn bằng công tắc hành trình, giúp van tự ngắt khi 1 hành trình đóng mở kết thúc.

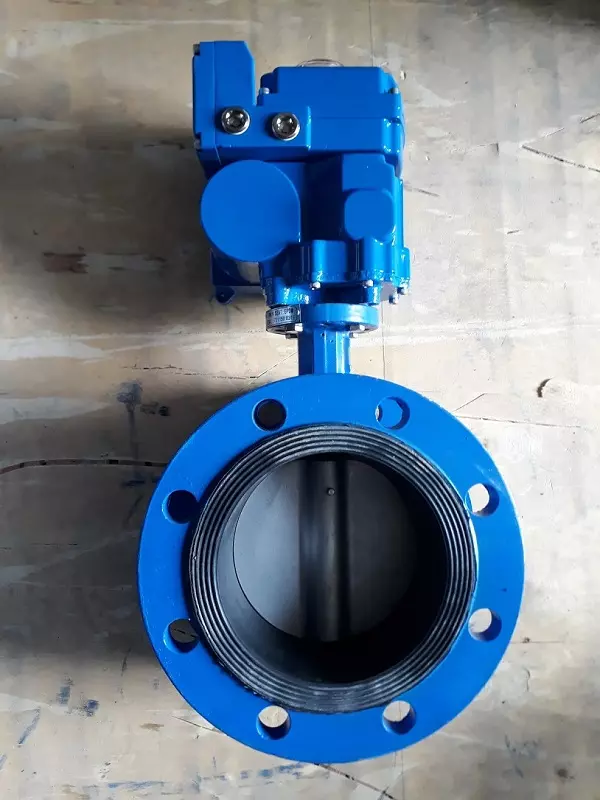

Van bướm BB Wonil Điều khiển điện

Van bướm Wonil, Thân gang, cánh inox 304, gioăng cao su EPDM, mặt bích tiêu chuẩn JIS10K. Kích cỡ van có sẵn từ DN50 -DN500 cho dự án của bạn. Thân van bướm Wonil Hàn Quốc model WFG-10 điều khiển bằng điện Kosaplus Hàn Quốc và Haitima Đài Loan có thời gian bảo hành 2 năm, đầy đủ chứng từ nhập khẩu.

Van bướm BB điều khiển điện tay quay

Bộ điều khiển điện tay quay vô lăng giúp điều khiển dễ dàng hơn khi vận hành bằng tay hoặc trong trường hợp mất điện. Nó có thể điều khiển on/off hoặc tuyến tính tuỳ lựa chọn của bạn. Thông thường, nguồn cấp nó sẽ là 220V AC hoặc 380V cho tủ điều khiển của bạn.

Van bướm mặt bích điều khiển điện tuyến tính 4 – 20 mA

Van bướm hai mặt bích điều khiển điện dạng tuyến tính này có chức năng đặc biệt hơn nữa, Với cấu tạo bảng mạch của van sẽ cho phép dễ dàng đóng mở theo các góc tùy chọn thông qua sử dụng tín hiệu xung 4 – 20 mA. Chính vì mở theo các góc nên van được dùng trong các trường hợp cần điều tiết lưu lượng dòng chảy khi đi qua van, trong các ngành chiết xuất,…

Hàng luôn có sẵn tại kho

Báo giá van bướm hai mặt bích điều khiển điện

Hiện nay, trên thị trường có không ít đơn vị cung cấp các dòng van điều khiển điện với nhiều xuất xứ và chất lượng khác nhau. Công ty TNHH TM Tuấn Hưng Phát với hơn 13 năm kinh nghiệm trong các lĩnh vực cung cấp van công nghiệp, thiết bị ngành nước. Chúng tôi rất tự hào khi là một trong những đơn vị hàng đầu về cung cấp van điều khiển tự động.

Van bướm hai mặt bích điều khiển điện hiện nay đang là sản phẩm chủ lực do chúng tôi nhập khẩu trực tiếp chính hãng đủ giấy tờ từ Hàn Quốc, Đài Loan với thương hiệu Kosaplus và Haitima. Vì vậy giá van bướm mặt bích điều khiển điện hiện nay chúng tôi xin cam kết với mức giá tốt nhất.

Hãy liên hệ ngay với vancongnghiephp qua số Hotline : 0865.972.968 hoặc Email: Duc@tuanhungphat.vn để được hỗ trợ, tư vấn và nhận bảng báo giá ưu đãi nhất.
